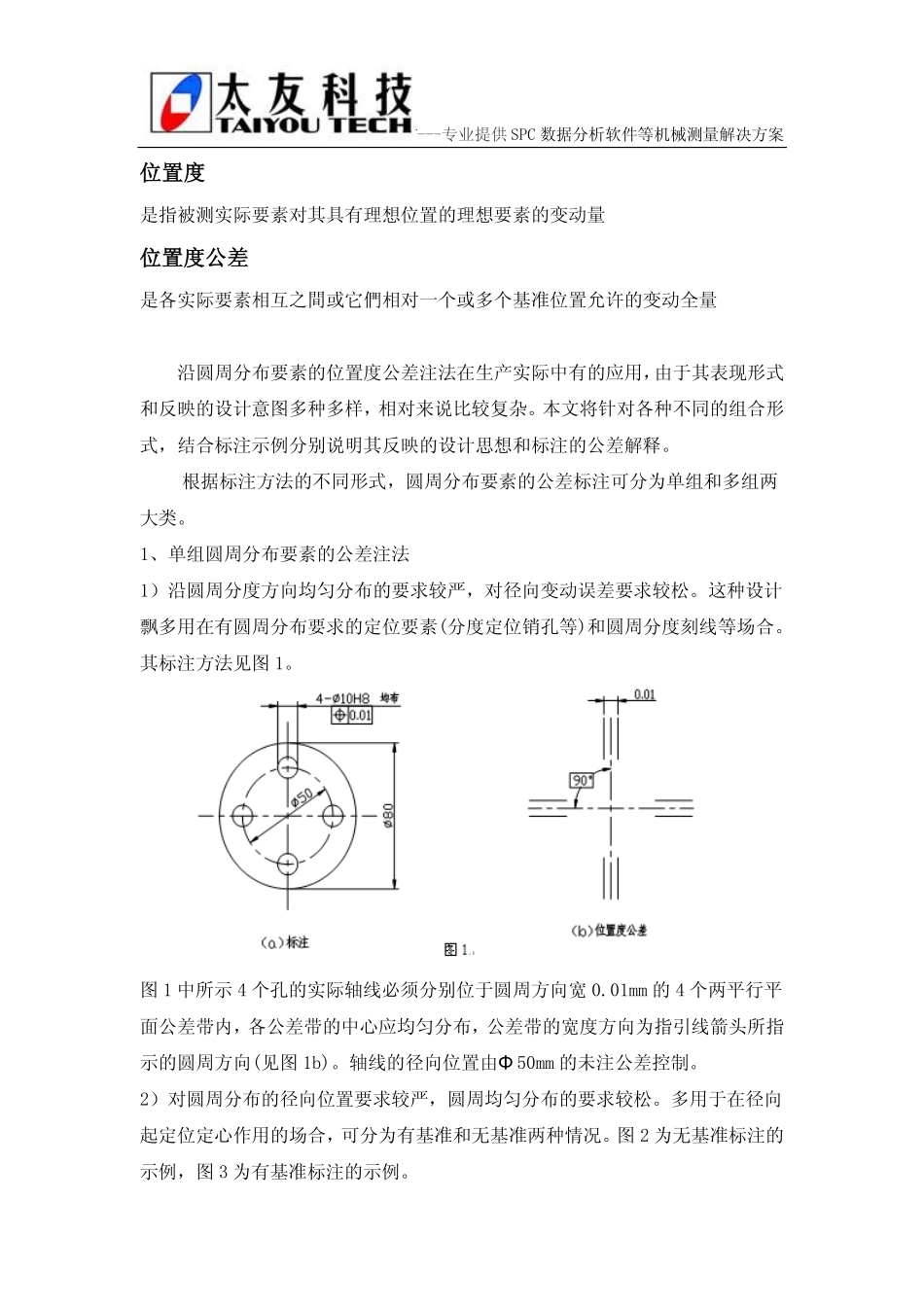

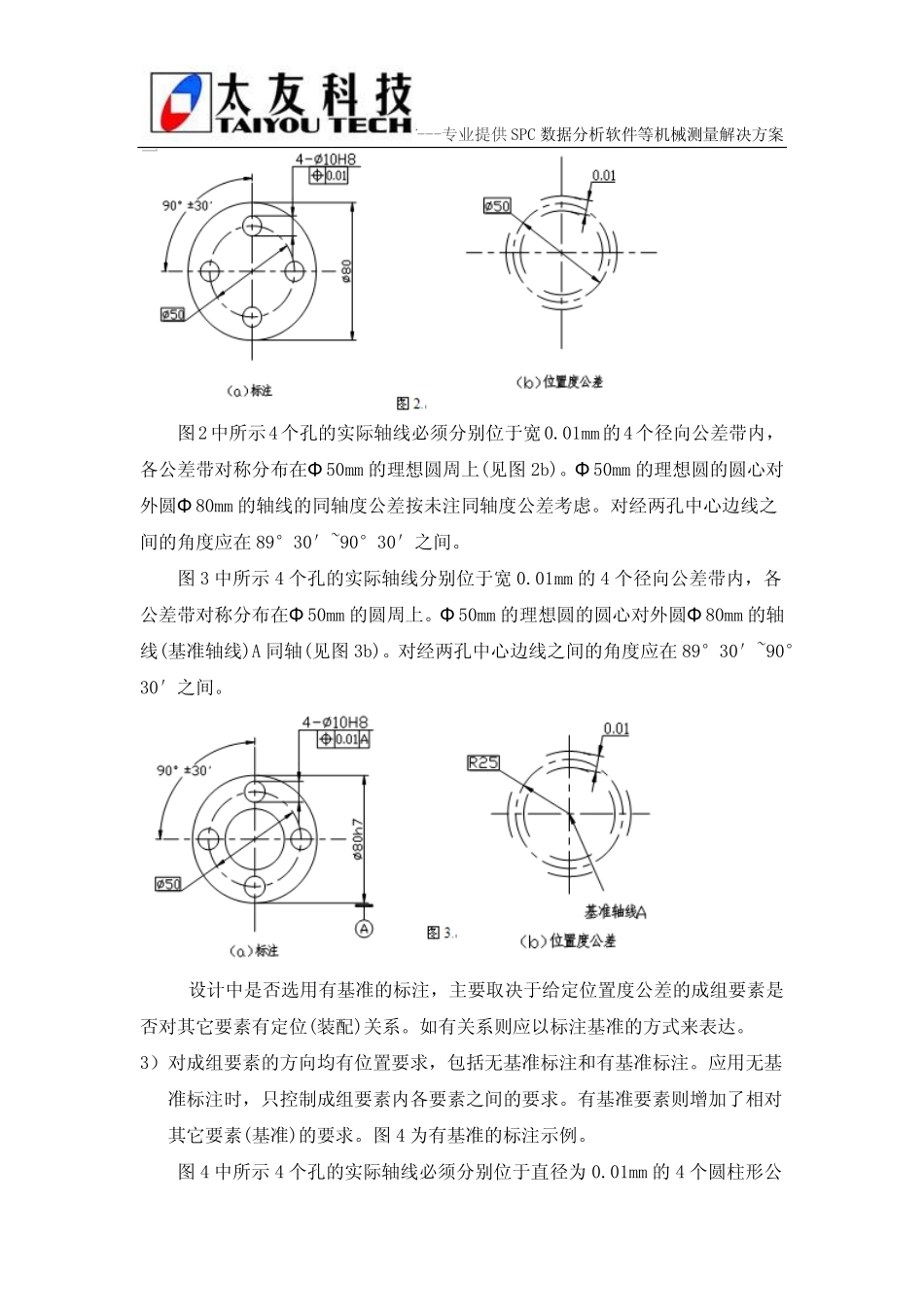

---专业提供SPC数据分析软件等机械测量解决方案位置度公差标注原理与方法---专业提供SPC数据分析软件等机械测量解决方案位置度是指被测实际要素对其具有理想位置的理想要素的变动量位置度公差是各实际要素相互之間或它們相对一个或多个基准位置允许的变动全量沿圆周分布要素的位置度公差注法在生产实际中有的应用，由于其表现形式和反映的设计意图多种多样，相对来说比较复杂。本文将针对各种不同的组合形式，结合标注示例分别说明其反映的设计思想和标注的公差解释。根据标注方法的不同形式，圆周分布要素的公差标注可分为单组和多组两大类。1、单组圆周分布要素的公差注法1）沿圆周分度方向均匀分布的要求较严，对径向变动误差要求较松。这种设计飘多用在有圆周分布要求的定位要素(分度定位销孔等)和圆周分度刻线等场合。其标注方法见图1。图1中所示4个孔的实际轴线必须分别位于圆周方向宽0.01mm的4个两平行平面公差带内，各公差带的中心应均匀分布，公差带的宽度方向为指引线箭头所指示的圆周方向(见图1b)。轴线的径向位置由Φ50mm的未注公差控制。2）对圆周分布的径向位置要求较严，圆周均匀分布的要求较松。多用于在径向起定位定心作用的场合，可分为有基准和无基准两种情况。图2为无基准标注的示例，图3为有基准标注的示例。---专业提供SPC数据分析软件等机械测量解决方案图2中所示4个孔的实际轴线必须分别位于宽0.01mm的4个径向公差带内，各公差带对称分布在Φ50mm的理想圆周上(见图2b)。Φ50mm的理想圆的圆心对外圆Φ80mm的轴线的同轴度公差按未注同轴度公差考虑。对经两孔中心边线之间的角度应在89°30′~90°30′之间。图3中所示4个孔的实际轴线分别位于宽0.01mm的4个径向公差带内，各公差带对称分布在Φ50mm的圆周上。Φ50mm的理想圆的圆心对外圆Φ80mm的轴线(基准轴线)A同轴(见图3b)。对经两孔中心边线之间的角度应在89°30′~90°30′之间。设计中是否选用有基准的标注，主要取决于给定位置度公差的成组要素是否对其它要素有定位(装配)关系。如有关系则应以标注基准的方式来表达。3）对成组要素的方向均有位置要求，包括无基准标注和有基准标注。应用无基准标注时，只控制成组要素内各要素之间的要求。有基准要素则增加了相对其它要素(基准)的要求。图4为有基准的标注示例。图4中所示4个孔的实际轴线必须分别位于直径为0.01mm的4个圆柱形公---专业提供SPC数据分析软件等机械测量解决方案差带内，各公差带的位于Φ50mm的理想圆周上，并成90°均匀分布。Φ50mm的理想圆的圆心一外圆Φ80mm的轴线(基准轴线)A必须同轴(见图4b)。2、多组圆周分布要素的位置公差注法当一个零件上同时有多组圆周分布要素，且都分别给定了位置度公差时，多组圆周分布成组要素之间的角向位置关系可按不同的意图，分为以下几种不同的标注形式。1）采用理论正确尺寸标注各成组要素之间的角向位置关系。此时各成组要素共同一个统一的几何图框，见图5。这种标注反映的设计意图为两种要素虽然给定了不同的位置度公差，但两组要素之间的关系十分密切，功能上有直接联系，设计上将其视为一个整体，相当于一个边在一起的大几何图框。检验时，两组要素必须同时检验，即用一整体的位置量规检验或用一个整体的几何图框进行数据处理。---专业提供SPC数据分析软件等机械测量解决方案2）各组要素角向位置生命。此时可省略表示多个成组要素之间角向位置关系的理论正确尺寸。同样各成组要素共同构成一个统一的几何图框，见图6。为了防止对标注理解上的误解，遇到多组要素角向位置重合时，规定按0°的角向位置关系理解各组要素之间的关系，将理论正确角度0°视为省略标注。3）各组要素角向位置关系要求较低。当设计允许放松对两组要素之间的要求，可标注角度公差(或按一般角度公差)来控制各个成组要素之间的角向位置关系。此时，各个成组要素应分别满足各自的位置度公差和成组要素之间的角度公差的要求，见图7。4）各组要素之间无角向位置关系要求。对于这种设计要求，应在无角向位置关系的孔组位置度公差框格下加注说明，见图8。此时，孔组之间的角向位置图6---专业提供SPC数据分析软件等机械测量解决方案可不严...
