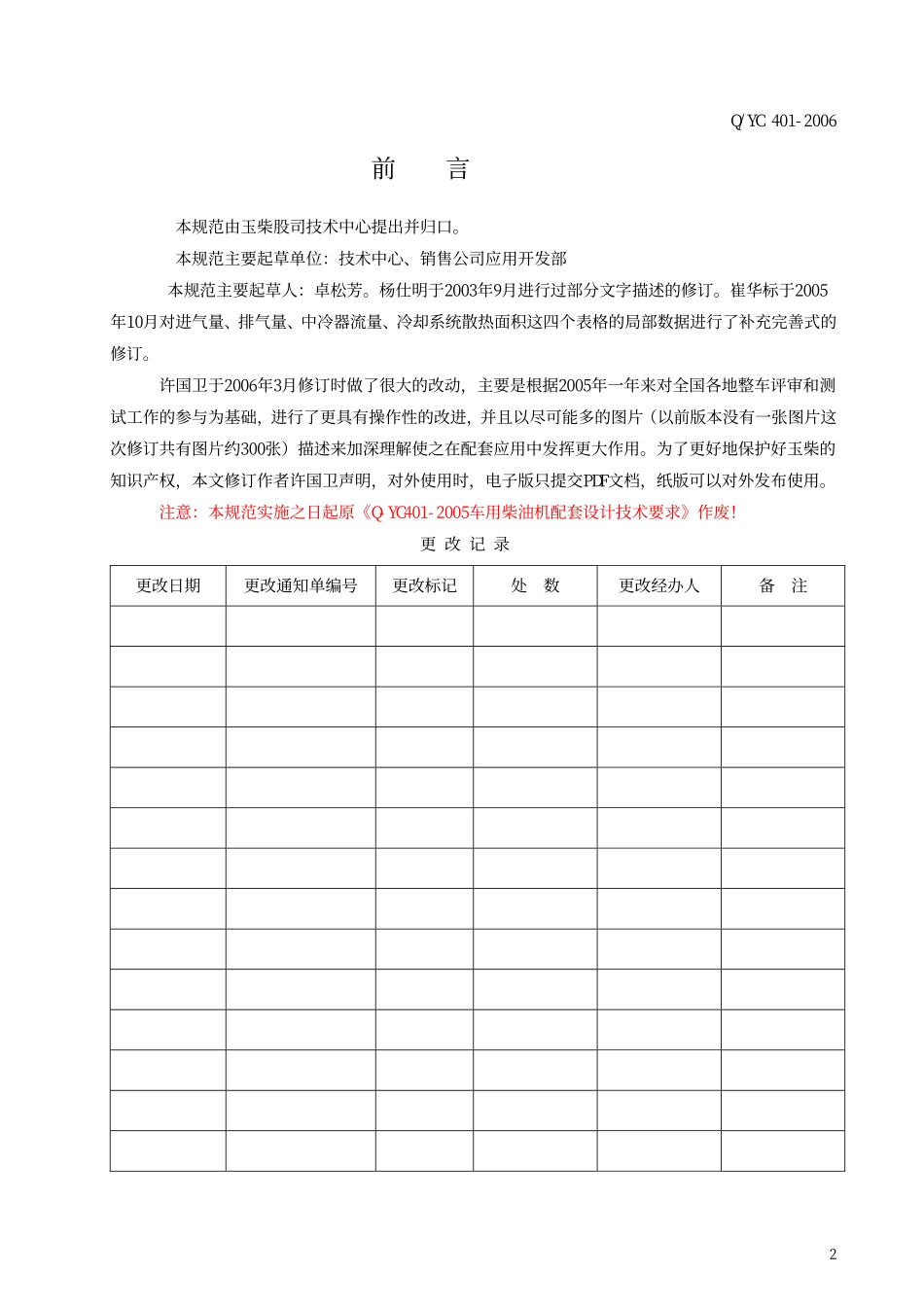

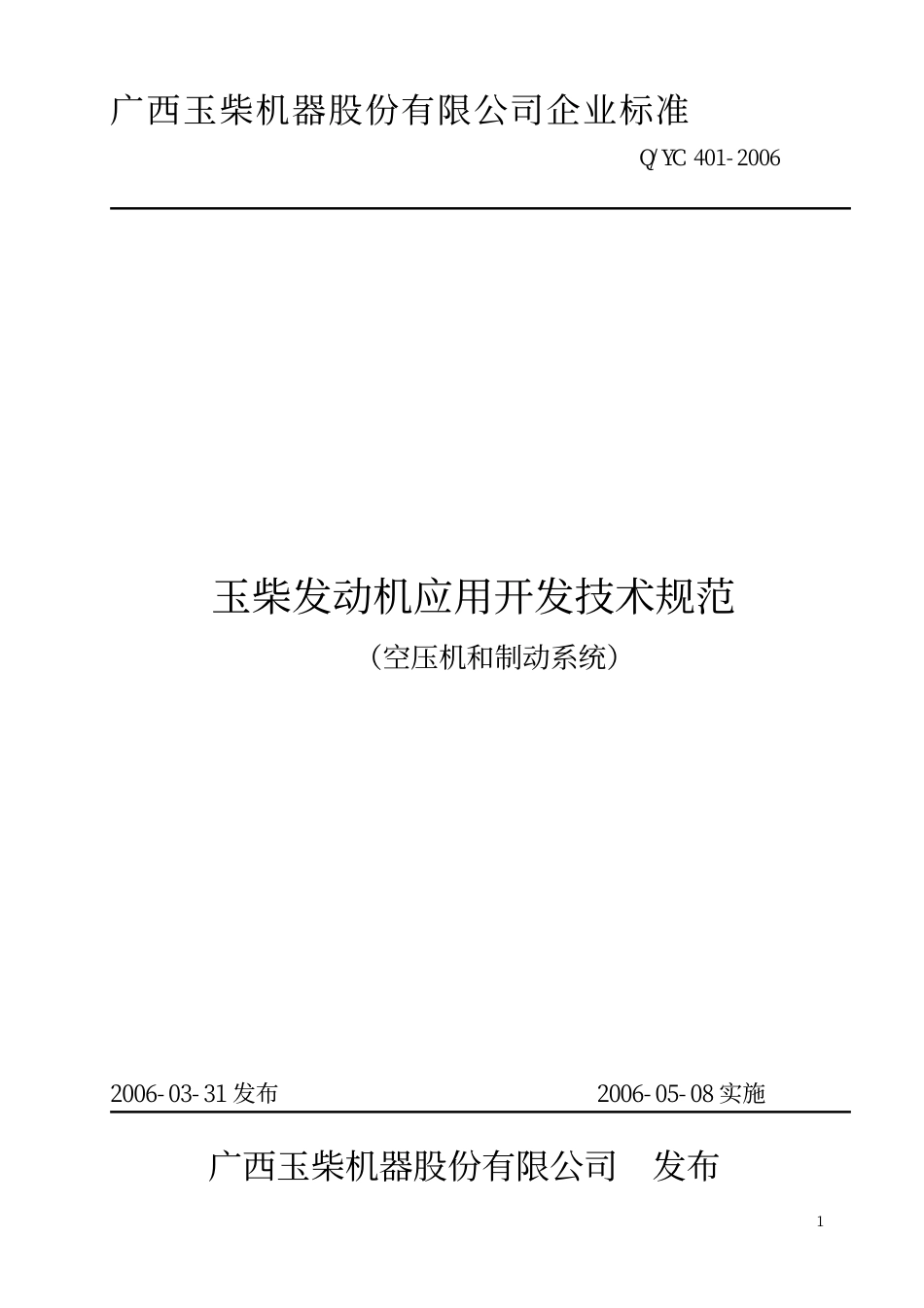

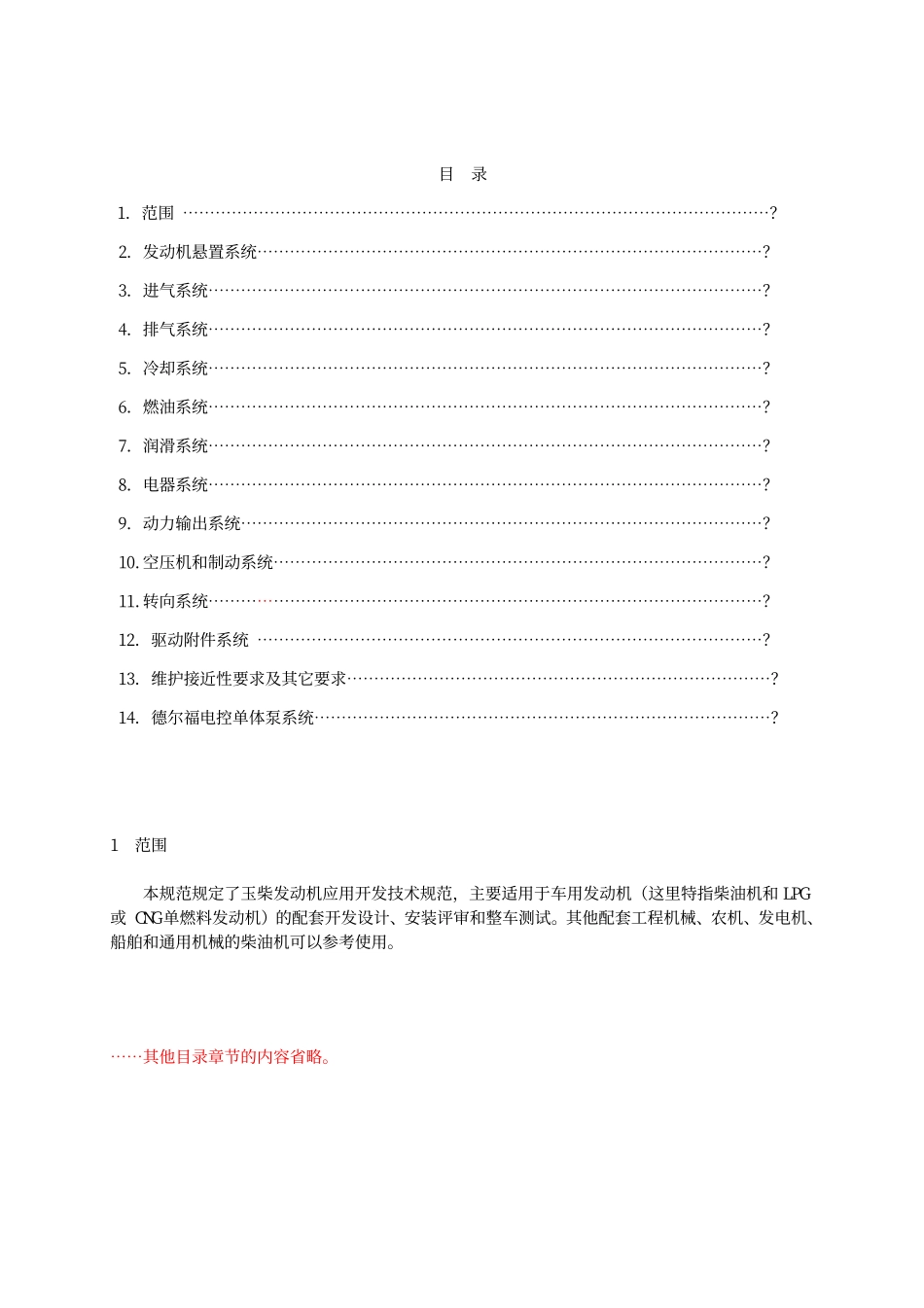

1广西玉柴机器股份有限公司企业标准Q/YC401-2006玉柴发动机应用开发技术规范（空压机和制动系统）2006-03-31发布2006-05-08实施广西玉柴机器股份有限公司发布2Q/YC401-2006前言本规范由玉柴股司技术中心提出并归口。本规范主要起草单位：技术中心、销售公司应用开发部本规范主要起草人：卓松芳。杨仕明于2003年9月进行过部分文字描述的修订。崔华标于2005年10月对进气量、排气量、中冷器流量、冷却系统散热面积这四个表格的局部数据进行了补充完善式的修订。许国卫于2006年3月修订时做了很大的改动，主要是根据2005年一年来对全国各地整车评审和测试工作的参与为基础，进行了更具有操作性的改进，并且以尽可能多的图片（以前版本没有一张图片这次修订共有图片约300张）描述来加深理解使之在配套应用中发挥更大作用。为了更好地保护好玉柴的知识产权，本文修订作者许国卫声明，对外使用时，电子版只提交PDF文档，纸版可以对外发布使用。注意：本规范实施之日起原《Q-YC401-2005车用柴油机配套设计技术要求》作废！更改记录更改日期更改通知单编号更改标记处数更改经办人备注目录1．范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯？2．发动机悬置系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯？3．进气系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯？4．排气系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯？5．冷却系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯？6．燃油系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯？7．润滑系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯？8．电器系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯？9．动力输出系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯？10.空压机和制动系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯？11.转向系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯？12．驱动附件系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯？13．维护接近性要求及其它要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯？14．德尔福电控单体泵系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯？1范围本规范规定了玉柴发动机应用开发技术规范，主要适用于车用发动机（这里特指柴油机和LPG或CNG单燃料发动机）的配套开发设计、安装评审和整车测试。其他配套工程机械、农机、发电机、船舶和通用机械的柴油机可以参考使用。⋯⋯其他目录章节的内容省略。110．空压机和制动系统（本规范主要起草人：卓松芳、杨仕明、许国卫、陈小峰）空压机和制动系统目录10．1空压机传动⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯210．2空压机的进、排气系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯210．3空压机排量选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯710.4常见故障及解决方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7210．空压机和制动系统10．1空压机传动：空压机转动分齿轮转动和皮带传动，推荐采用齿轮传动，安装在齿轮室后端。10.2空压机的进、排气系统空压机泵气时间占车辆运行时间的比率，对空压机的寿命和可靠性起关键作用，没有卸荷过程的空压机寿命是不会长久的，因此，要求空压机必须安装进气卸荷或排气卸荷装置，工作压力一般在0.8MPa，正确的储气罐压力调节范围推荐0.65～0.8MPa，使用压力过高将直接影响空压机的性能和使用寿命。推荐的空压机进、排气系统分A系统、B系统、C系统三种，见图1、图2、图3，不推荐采用增压进气方式，安装图见图4、图5、图6、图7。图1系统A图2系统B3图3系统C图4空压机卸荷信号管图5进口调压阀。内径6毫米信号管图图6666米米出出气气管管图图77无无调调压压阀阀干...
