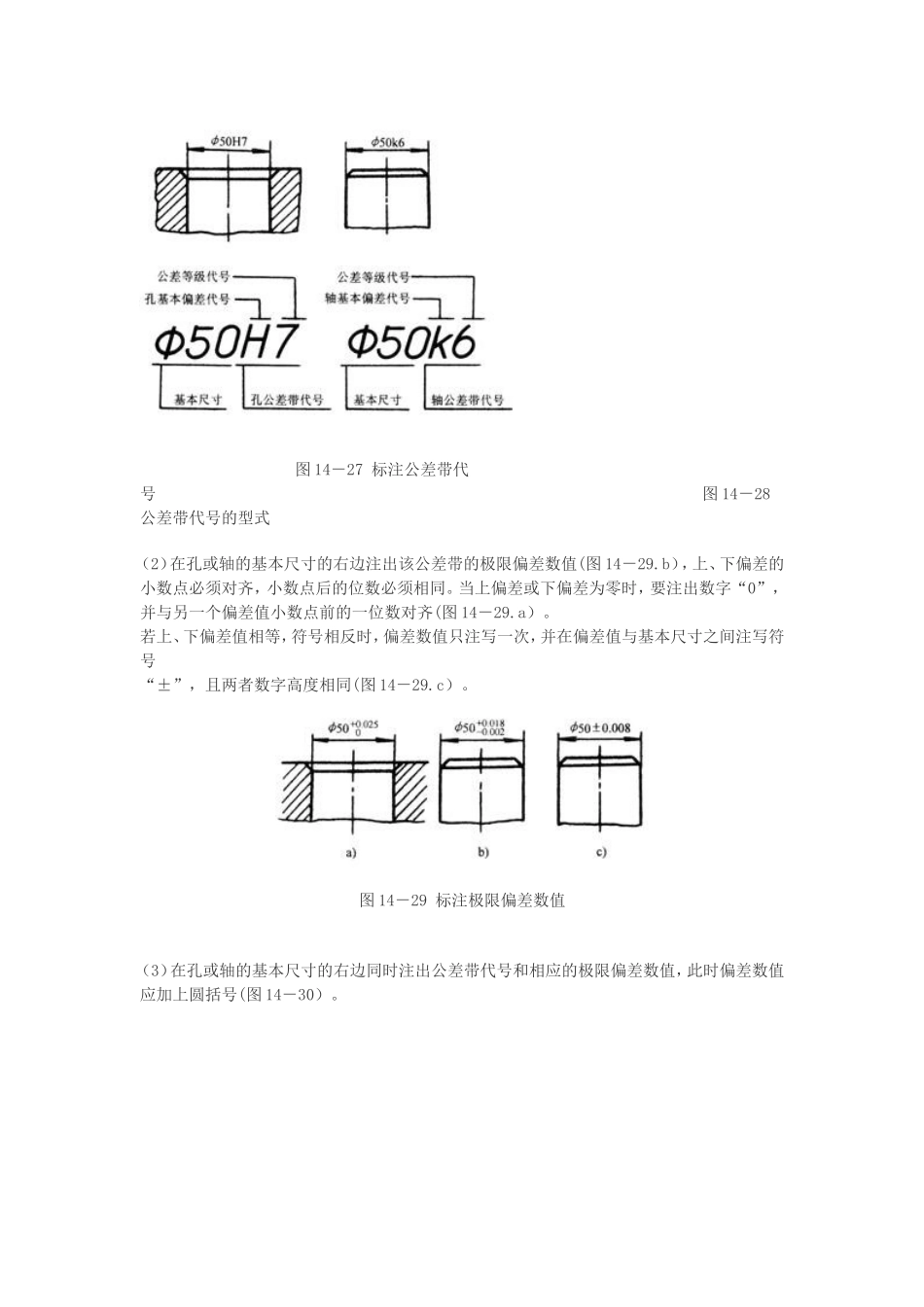

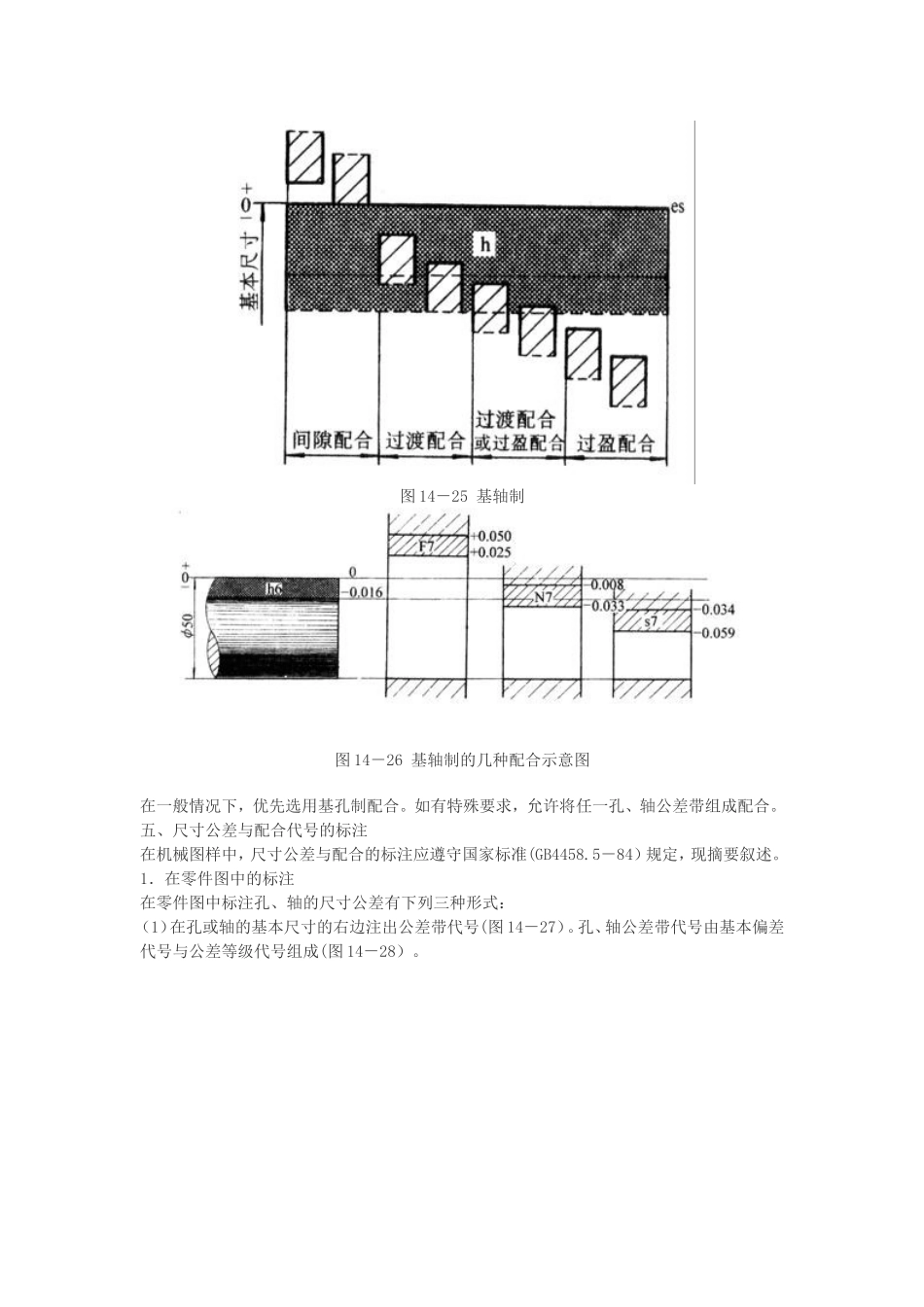

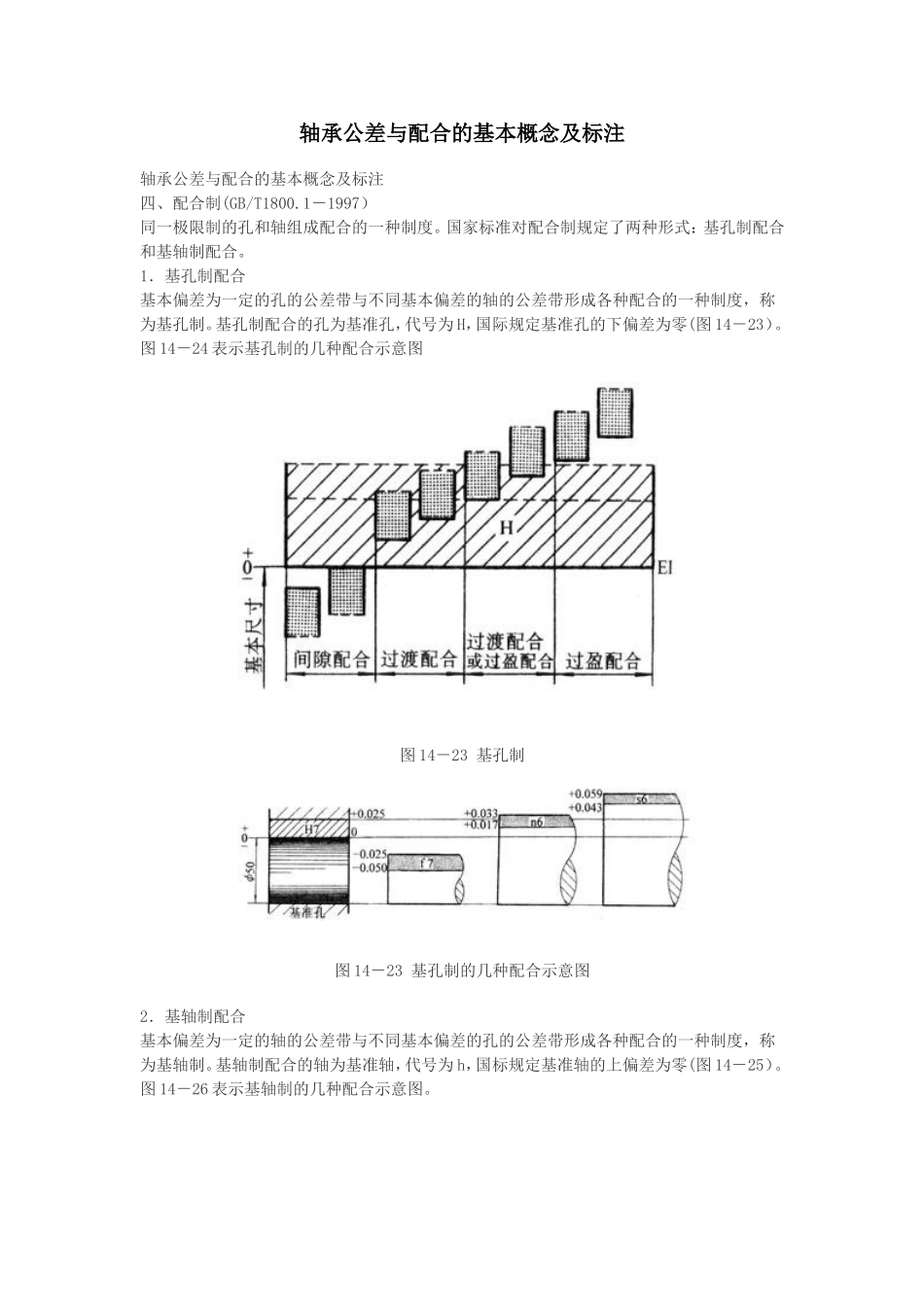

轴承公差与配合的基本概念及标注轴承公差与配合的基本概念及标注四、配合制(GB/T1800.1－1997）同一极限制的孔和轴组成配合的一种制度。国家标准对配合制规定了两种形式：基孔制配合和基轴制配合。1．基孔制配合基本偏差为一定的孔的公差带与不同基本偏差的轴的公差带形成各种配合的一种制度，称为基孔制。基孔制配合的孔为基准孔，代号为H，国际规定基准孔的下偏差为零(图14－23）。图14－24表示基孔制的几种配合示意图图14－23基孔制图14－23基孔制的几种配合示意图2．基轴制配合基本偏差为一定的轴的公差带与不同基本偏差的孔的公差带形成各种配合的一种制度，称为基轴制。基轴制配合的轴为基准轴，代号为h，国标规定基准轴的上偏差为零(图14－25）。图14－26表示基轴制的几种配合示意图。图14－25基轴制图14－26基轴制的几种配合示意图在一般情况下，优先选用基孔制配合。如有特殊要求，允许将任一孔、轴公差带组成配合。五、尺寸公差与配合代号的标注在机械图样中，尺寸公差与配合的标注应遵守国家标准(GB4458.5－84）规定，现摘要叙述。1．在零件图中的标注在零件图中标注孔、轴的尺寸公差有下列三种形式：（1）在孔或轴的基本尺寸的右边注出公差带代号(图14－27）。孔、轴公差带代号由基本偏差代号与公差等级代号组成(图14－28）。图14－27标注公差带代号图14－28公差带代号的型式（2）在孔或轴的基本尺寸的右边注出该公差带的极限偏差数值(图14－29.b），上、下偏差的小数点必须对齐，小数点后的位数必须相同。当上偏差或下偏差为零时，要注出数字“0”，并与另一个偏差值小数点前的一位数对齐(图14－29.a）。若上、下偏差值相等，符号相反时，偏差数值只注写一次，并在偏差值与基本尺寸之间注写符号“±”，且两者数字高度相同(图14－29.c）。图14－29标注极限偏差数值（3）在孔或轴的基本尺寸的右边同时注出公差带代号和相应的极限偏差数值，此时偏差数值应加上圆括号(图14－30）。图14－30标注公差带代号和极限偏差数值2．装配图中的标注装配图中一般标注配合代号，配合代号由二个相互结合的孔或轴的公差带代号组成，写成分数形式，分子为孔的公差带代号，分母为轴的公差带代号(图14－31）。图中Φ50H7/k6的含义为：基本尺寸Φ50，基孔制配合，基准孔的基本偏差为H，等级为7级；与其配合的轴基本偏差为k，公差等级为6级，图14-31中Ф50h8/h7是基轴制配合。图14－31装配图中一般标注方法第二节公差与配合的基本概念及标注一、互换性互换性，从日常生活中就可找到例证。例如，规格相同的任何一个灯头和灯泡，不论产自哪个厂家，都能装在一起。不用选配，零件有这种规格尺寸和功能上的一致性和替代性，就被认为这些零件具有互换性。在现代化的大量或成批生产中，要求互相装配的零件或部件都要符合互换性原则。例如，从一批规格为φ10的油杯(图14－15）中任取一个装入尾架端盖的油杯孔中，都能使油杯顺利装入，并能使它们紧密结合，就两者的顺利结合而言，油杯和端盖都具有互换性。图14－15互换性基本概念图例在机器制造业中，遵循互换性的原则，无论在设计、制造和维修等方面，都具有十分重要的技术和经济意义。在生产中由于机床精度、刀具磨损、测量误差、技术水平等因素的影响，即使同一个工人加工同一批零件，也难以要求都准确地制成相同的大小，尺寸之间总是存在着误差，为了保证互换性，就必须控制这种误差。也就是，在零件图上对某些重要尺寸给予一个允许的变动范围，就能保证加工后的零件具有互换性。这种允许尺寸的变动范围称为尺寸公差。二、公差基本概念(GB/T1800.1－1997）1．尺寸公差的有关术语和定义（1）基本尺寸通过它应用上、下偏差可算出极限尺寸的尺寸，如图14－15中的φ75，φ25等。（2）实际尺寸通过测量获得的某一孔、轴的尺寸。（3）极限尺寸一个孔或轴允许的尺寸的两个极端，如图14－16。实际尺寸位于其中，也可达到极限尺寸。孔或轴允许的最大尺寸，称为最大极限尺寸；孔或轴允许的最小尺寸，称为最小极限尺寸。如图14－15中，凸台尺寸φ75-0.040/-0.120该尺寸的最大极限尺寸大极限尺寸是φ74.96；最小极限尺寸是φ74.88。图14－16轴与孔配合示意...
