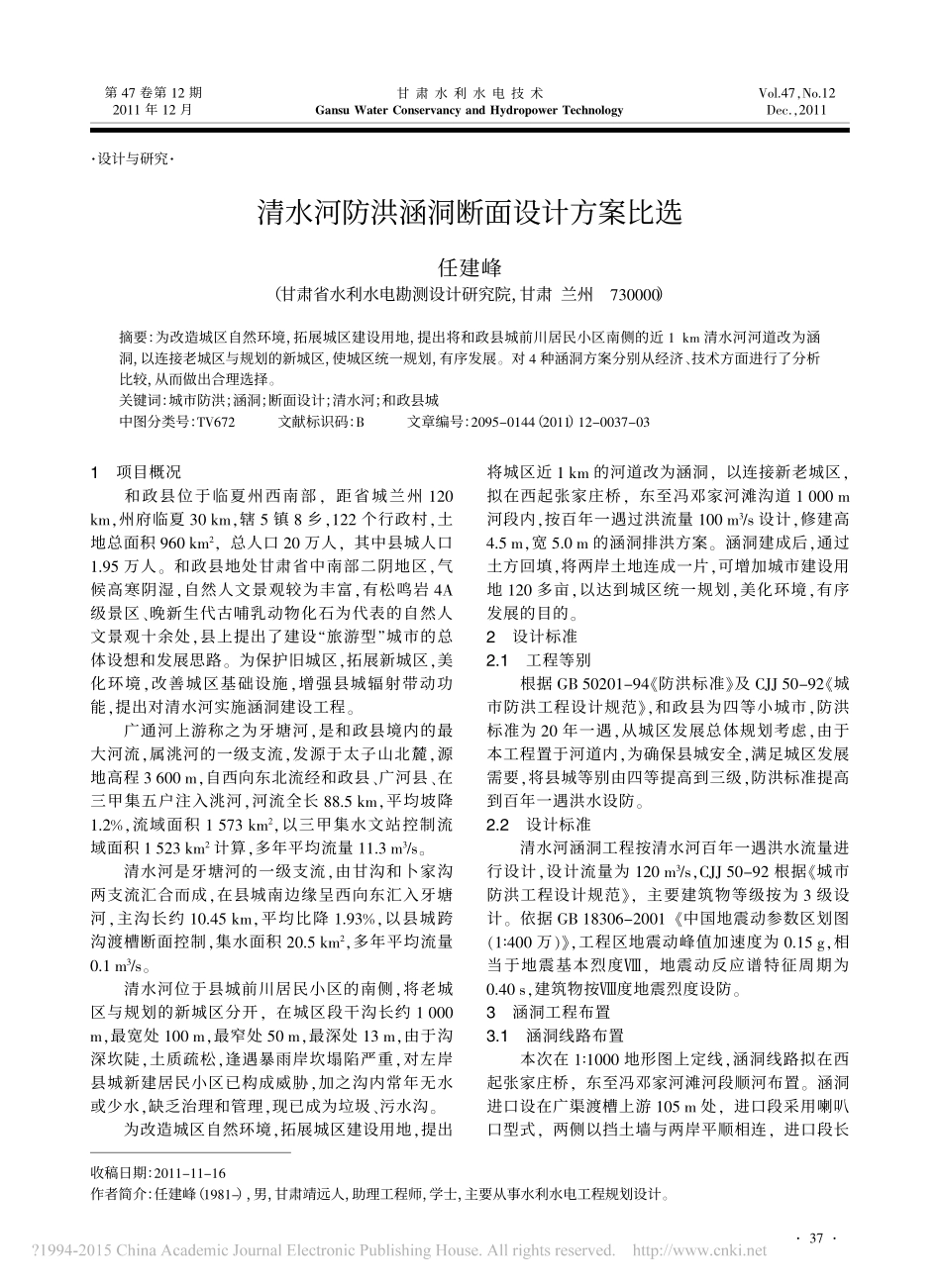

清水河防洪涵洞断面设计方案比选VIP免费

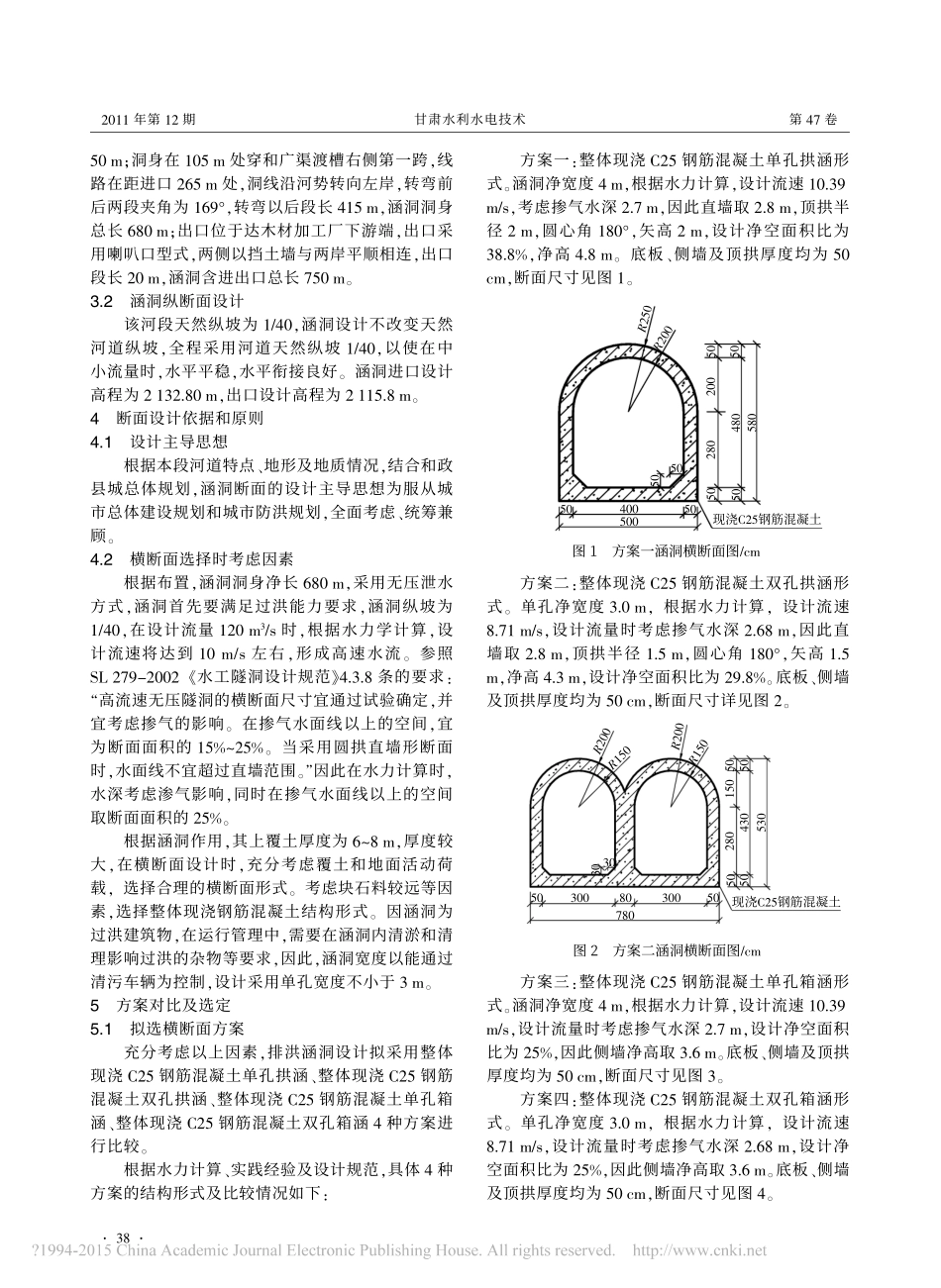

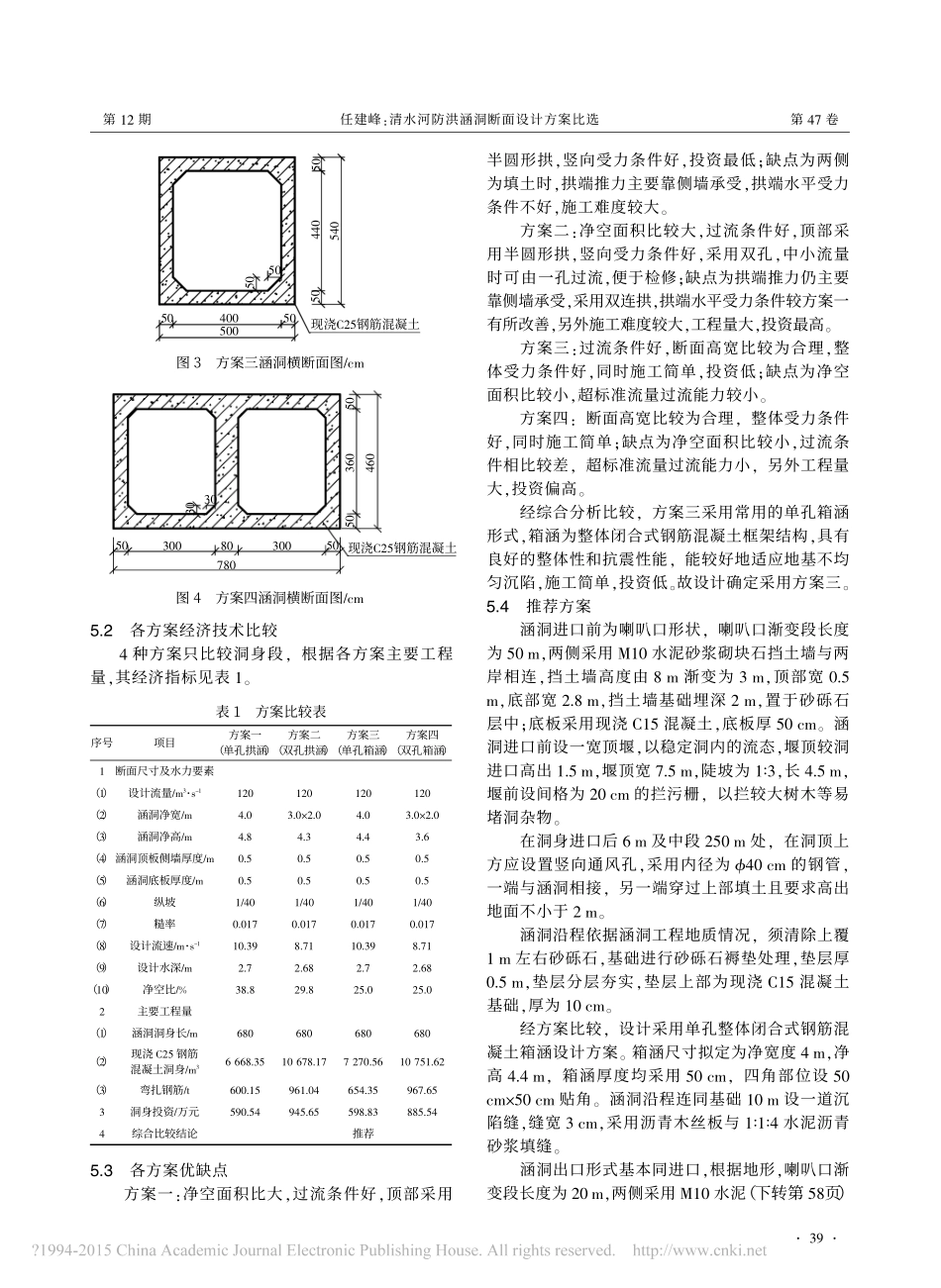

1项目概况和政县位于临夏州西南部，距省城兰州120km，州府临夏30km，辖5镇8乡，122个行政村，土地总面积960km2，总人口20万人，其中县城人口1.95万人。和政县地处甘肃省中南部二阴地区，气候高寒阴湿，自然人文景观较为丰富，有松鸣岩4A级景区、晚新生代古哺乳动物化石为代表的自然人文景观十余处，县上提出了建设“旅游型”城市的总体设想和发展思路。为保护旧城区，拓展新城区，美化环境，改善城区基础设施，增强县城辐射带动功能，提出对清水河实施涵洞建设工程。广通河上游称之为牙塘河，是和政县境内的最大河流，属洮河的一级支流，发源于太子山北麓，源地高程3600m，自西向东北流经和政县、广河县、在三甲集五户注入洮河，河流全长88.5km，平均坡降1.2%，流域面积1573km2，以三甲集水文站控制流域面积1523km2计算，多年平均流量11.3m3/s。清水河是牙塘河的一级支流，由甘沟和卜家沟两支流汇合而成，在县城南边缘呈西向东汇入牙塘河，主沟长约10.45km，平均比降1.93%，以县城跨沟渡槽断面控制，集水面积20.5km2，多年平均流量0.1m3/s。清水河位于县城前川居民小区的南侧，将老城区与规划的新城区分开，在城区段干沟长约1000m，最宽处100m，最窄处50m，最深处13m，由于沟深坎陡，土质疏松，逢遇暴雨岸坎塌陷严重，对左岸县城新建居民小区已构成威胁，加之沟内常年无水或少水，缺乏治理和管理，现已成为垃圾、污水沟。为改造城区自然环境，拓展城区建设用地，提出将城区近1km的河道改为涵洞，以连接新老城区，拟在西起张家庄桥，东至冯邓家河滩沟道1000m河段内，按百年一遇过洪流量100m3/s设计，修建高4.5m，宽5.0m的涵洞排洪方案。涵洞建成后，通过土方回填，将两岸土地连成一片，可增加城市建设用地120多亩，以达到城区统一规划，美化环境，有序发展的目的。2设计标准2.1工程等别根据GB50201-94《防洪标准》及CJJ50-92《城市防洪工程设计规范》，和政县为四等小城市，防洪标准为20年一遇，从城区发展总体规划考虑，由于本工程置于河道内，为确保县城安全，满足城区发展需要，将县城等别由四等提高到三级，防洪标准提高到百年一遇洪水设防。2.2设计标准清水河涵洞工程按清水河百年一遇洪水流量进行设计，设计流量为120m3/s，CJJ50-92根据《城市防洪工程设计规范》，主要建筑物等级按为3级设计。依据GB18306-2001《中国地震动参数区划图（1∶400万）》，工程区地震动峰值加速度为0.15g，相当于地震基本烈度Ⅷ，地震动反应谱特征周期为0.40s，建筑物按Ⅷ度地震烈度设防。3涵洞工程布置3.1涵洞线路布置本次在1∶1000地形图上定线，涵洞线路拟在西起张家庄桥，东至冯邓家河滩河段顺河布置。涵洞进口设在广渠渡槽上游105m处，进口段采用喇叭口型式，两侧以挡土墙与两岸平顺相连，进口段长·设计与研究·清水河防洪涵洞断面设计方案比选收稿日期：2011-11-16作者简介：任建峰（1981-），男，甘肃靖远人，助理工程师，学士，主要从事水利水电工程规划设计。任建峰（甘肃省水利水电勘测设计研究院，甘肃兰州730000）摘要：为改造城区自然环境，拓展城区建设用地，提出将和政县城前川居民小区南侧的近1km清水河河道改为涵洞，以连接老城区与规划的新城区，使城区统一规划，有序发展。对4种涵洞方案分别从经济、技术方面进行了分析比较，从而做出合理选择。关键词：城市防洪；涵洞；断面设计；清水河；和政县城中图分类号：TV672文献标识码：B文章编号：2095-0144（2011）12-0037-03第47卷第12期2011年12月甘肃水利水电技术GansuWaterConservancyandHydropowerTechnologyVol．47，No．12Dec.，201137··50m；洞身在105m处穿和广渠渡槽右侧第一跨，线路在距进口265m处，洞线沿河势转向左岸，转弯前后两段夹角为169°，转弯以后段长415m，涵洞洞身总长680m；出口位于达木材加工厂下游端，出口采用喇叭口型式，两侧以挡土墙与两岸平顺相连，出口段长20m，涵洞含进出口总长750m。3.2涵洞纵断面设计该河段天然纵坡为1/40，涵洞设计不改变天然河道纵坡，全程采用河道天然纵坡1/40，以使在中小流量时，水平平稳，水平衔接良好。涵洞进口设计高程为2132.80m，出口设计高程为2115.8m。4断面设计依...
