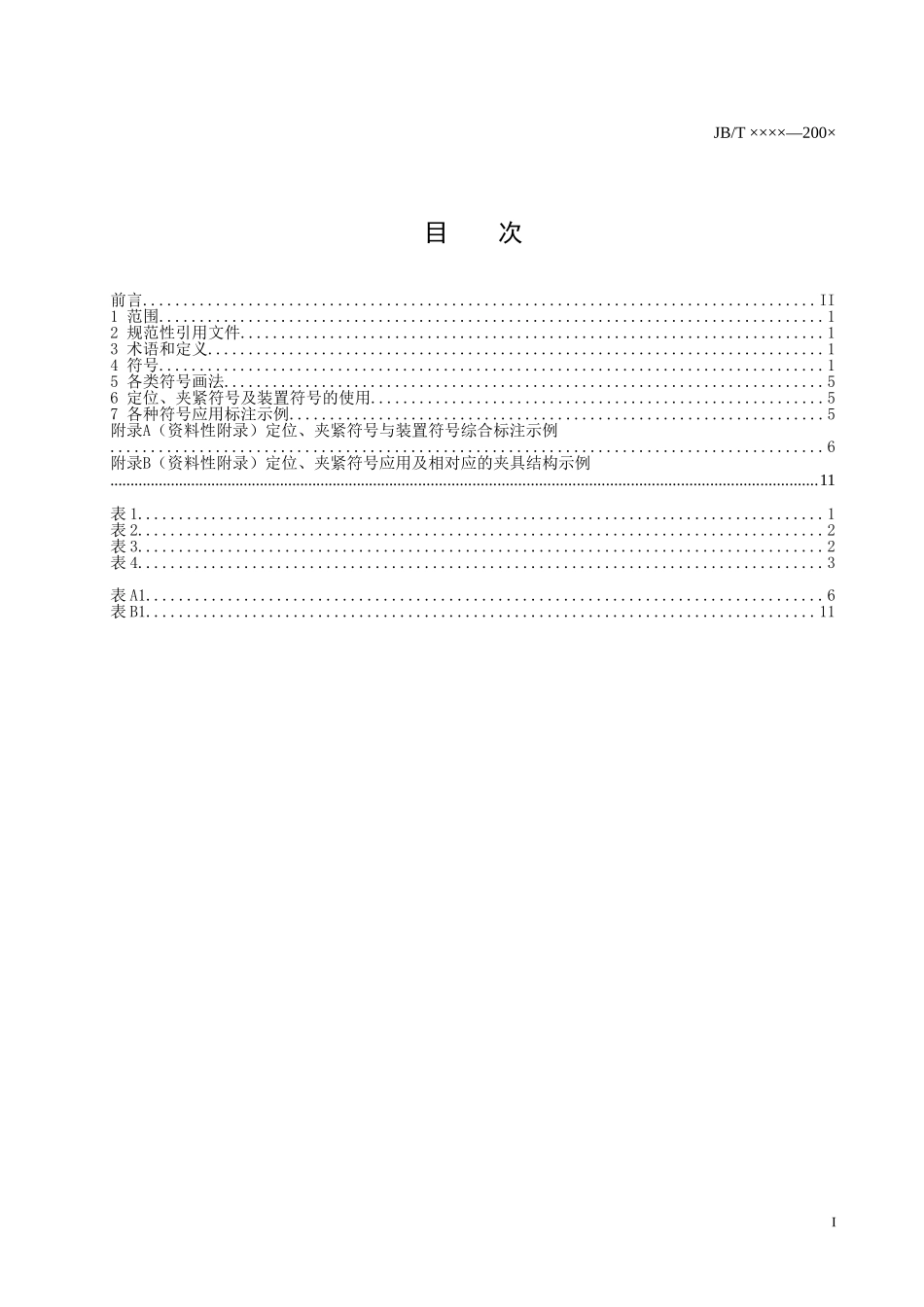

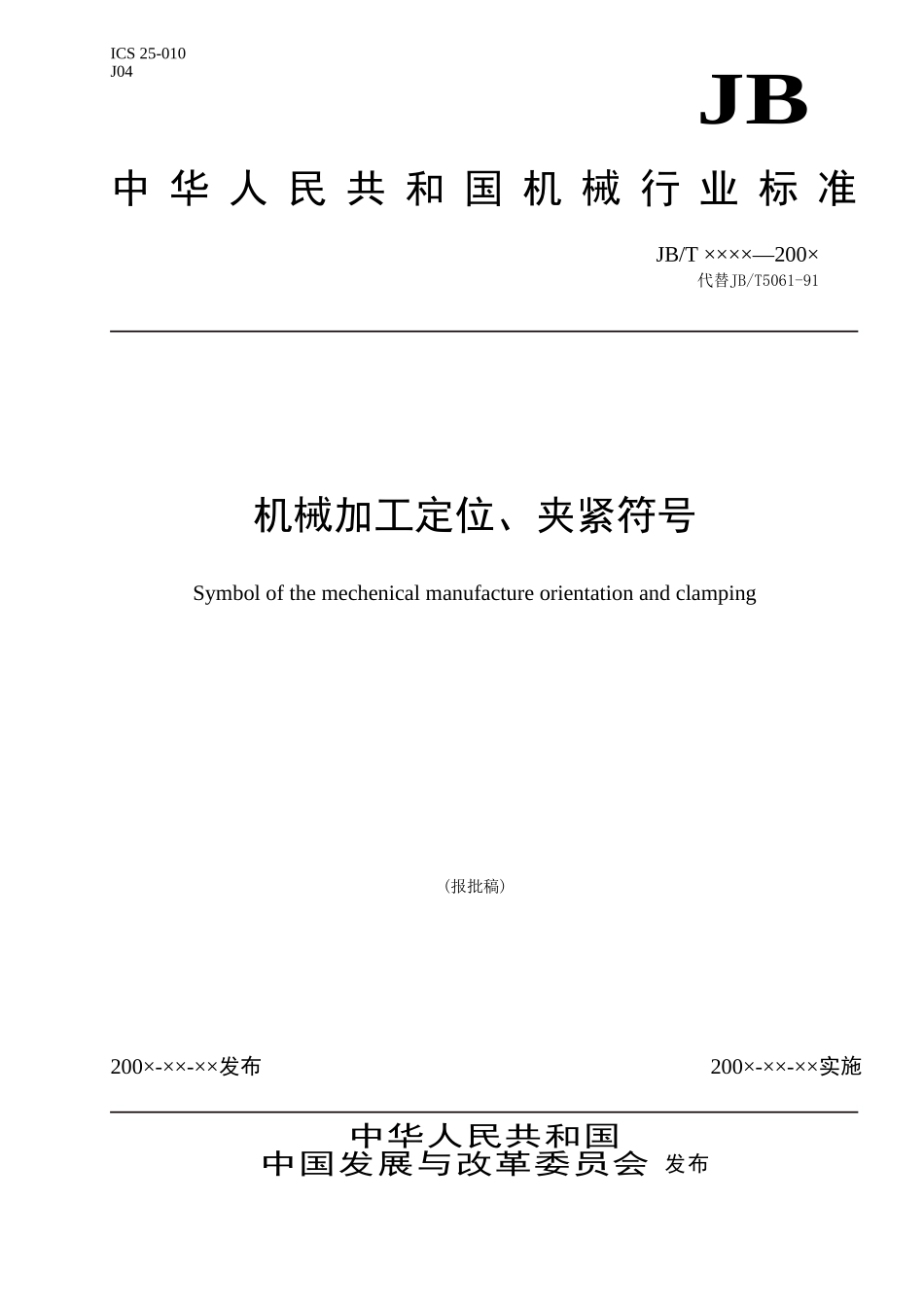

ICS25-010J04中华人民共和国机械行业标准JB/T××××—200×代替JB/T5061-91机械加工定位、夹紧符号Symbolofthemechenicalmanufactureorientationandclamping(报批稿)200×-××-××发布200×-××-××实施中华人民共和国中国发展与改革委员会发布JBJB/T××××—200×目次前言...................................................................................II1范围..................................................................................12规范性引用文件........................................................................13术语和定义............................................................................14符号..................................................................................15各类符号画法..........................................................................56定位、夹紧符号及装置符号的使用........................................................57各种符号应用标注示例..................................................................5附录A（资料性附录）定位、夹紧符号与装置符号综合标注示例........................................................................................6附录B（资料性附录）定位、夹紧符号应用及相对应的夹具结构示例............................................................................................................................................................................11表1....................................................................................1表2....................................................................................2表3....................................................................................2表4....................................................................................3表A1...................................................................................6表B1..................................................................................11IJB/T××××—200×前言本标准修订JB/T5061-1991，本标准与JB/T5061-1991相比主要变化如下：——按照GB/T1.1格式要求进行修改。——修改部分引用文件的标准名称及标准号。本标准的附录A、附录B为资料性附录。本标准主要起草单位：中机生产力促进中心本标准主要起草人：杨东拜、丁红宇。IIJB/T××××—200×机械加工定位、夹紧符号1范围本标准规定了机械加工定位支承符号（简称定位符号）、辅助支承符号、夹紧符号和常用定位、夹紧装置符号（简称装置符号）的类型、画法和使用要求。本标准适用于机械制造行业在设计产品零、部件机械加工工艺规程和编制工艺装备设计任务书时使用。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB4457.4机械制图图样画法图线GB4863机械制造工艺基本术语GB1008机械加工工艺装备基本术语3术语和定义本标准所用术语按GB4863和GB1008的规定。4符号4.1定位支承符号定位支承符号按表1的规定。表1定位支承类型符号独立定位联合定位标注在视图轮廓线上标注在视图正面1）标注在视图轮廓线上标注在视图正面1）固定式活动式注：1）视图正面是指观察者面对的投影面。4.2辅助支承符号辅助支承符号按表2的规定。表2独立支承联合支承标注在视图轮廓线上标注在视图正面标注在视图轮廓线上标注在视图正面1JB/T××××—200×4.3夹紧符号夹紧符号按表3的规定。表中的字母代号为大写汉语拼音字母。表3夹紧动力源类型符号独立夹紧联合夹紧标注在视图轮廓线上标注在视图正面标注在视图轮廓线上标注在视图正面手动夹紧...
