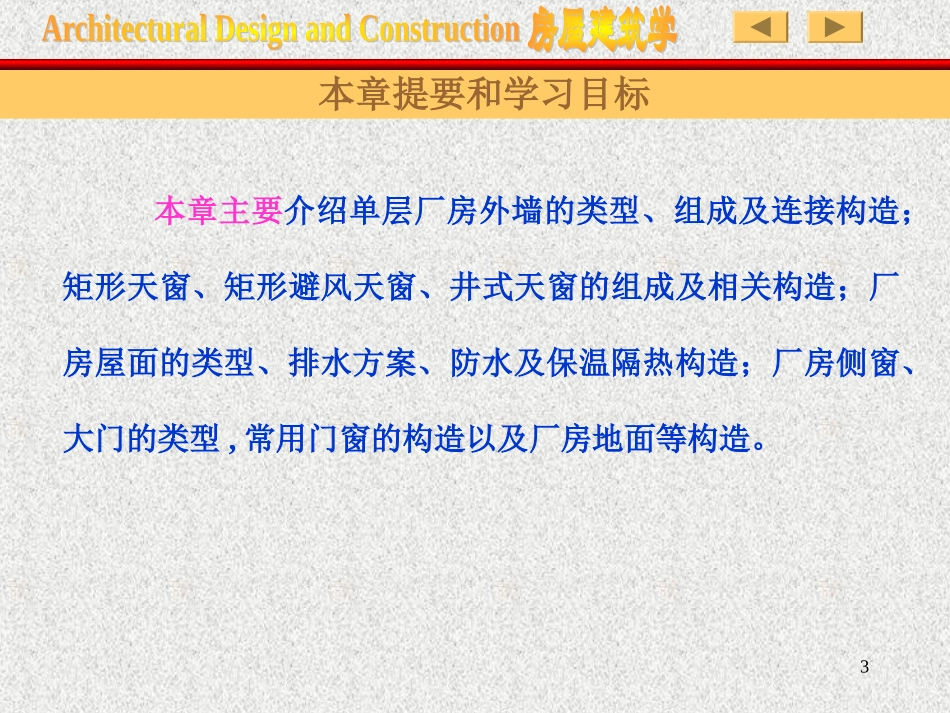

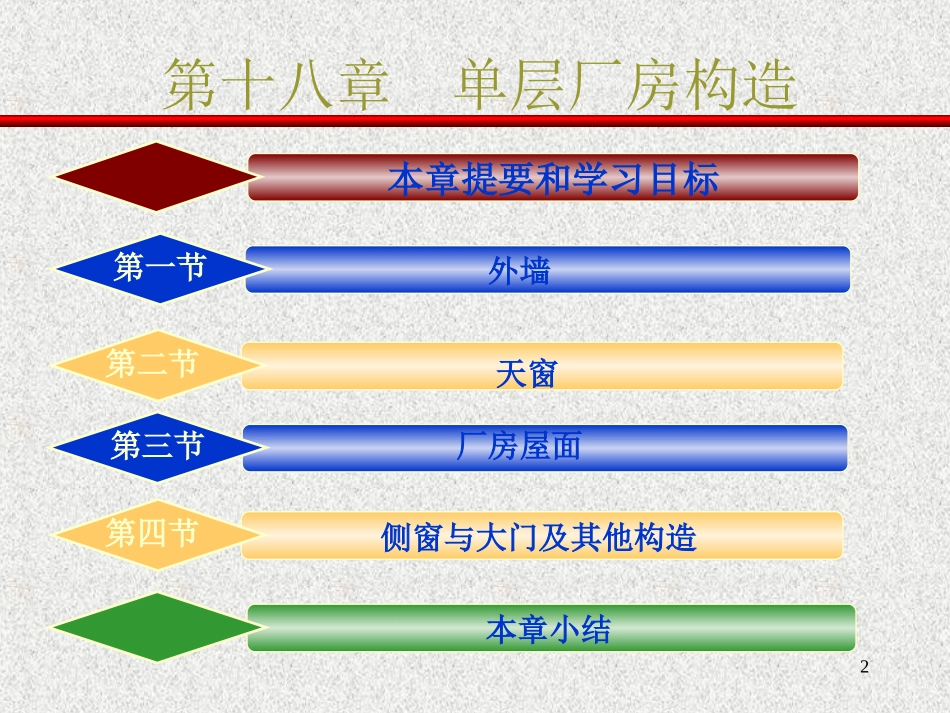

1房屋建筑学房屋建筑学2第十八章单层厂房构造本章提要和学习目标外墙第一节剖天窗第二节厂房屋面第三节本章小结侧窗与大门及其他构造第四节3本章提要和学习目标本章主要介绍单层厂房外墙的类型、组成及连接构造；矩形天窗、矩形避风天窗、井式天窗的组成及相关构造；厂房屋面的类型、排水方案、防水及保温隔热构造；厂房侧窗、大门的类型,常用门窗的构造以及厂房地面等构造。4第一节外墙一、类型单层厂房的外墙按其材料类别可分为砖墙、砌块墙、板材墙、开敞式外墙等。按其承重形式则可分为承重墙、承自重墙和框架墙等(图18-1)。二、墙和柱的相对位置单层厂房通常为装配式钢筋混凝土排架结构，它的外墙和柱的相对位置，通常有四种构造方案：1.把外墙设置在柱外侧(图18-2(a))。2.把柱部分嵌入外墙内(图18-2(b))。3.把外墙全部嵌入柱间(图18-2(c)、(d))。5第一节外墙三、单层厂房的砖墙、砌块墙的外墙构造地震区厂房和有振动产生的车间，除满足一般构造要求外，还应采取必要的抗震和抗振措施，来增强厂房的整体性。具体的抗震及抗振措施有：1.用轻质板材代替砖墙。2.尽量不做女儿墙。3.适当增设圈梁。4.单跨钢筋混凝土厂房，砖墙可嵌砌在柱子之间，由柱两侧伸出钢筋砌入砖缝。5.设置防震缝。6.必须严格保证施工质量。6第一节外墙7.加强连接：（1）墙与柱子的连接。通常的做法是在柱子高度方向上每隔500-600mm预埋2根φ6钢筋，砌墙时把伸出的钢筋砌在墙缝里(图18-3)。（2）墙与屋架(或屋面梁)的连接。通常做法是在屋架高度方向每隔500-600mm预埋2根φ6钢筋。若在屋架的腹杆上预埋钢筋不方便时，可在腹杆预埋钢板，焊接钢筋与墙体拉接（图18-4）。（3）山墙与屋面板的连结。山墙女儿墙处，须在每块屋面板的纵缝内设置φ6钢筋，砌入女儿墙。山墙与抗风柱及端柱除用钢筋拉结外，在非地震区，一般尚应在山墙上部沿屋面设2根φ8钢筋于墙中，并在屋面板的板缝中嵌人一根φ12钢筋(长为1000mm)，与山墙中钢筋拉结(图18-5)。7第一节外墙四、墙身变形缝•伸缩缝：当厂房的长度或宽度较大时，为防止温度变化所产生热胀冷缩的应力对厂房造成破坏，须将厂房分成几个温度区段。伸缩缝只需从基础顶面开始到屋顶断开。伸缩缝的缝宽一般为20-30mm。•沉降缝：当厂房纵横跨交接处或基础的类型不同或结构不同等，为防止沉降带来的墙体裂缝，须设置沉降缝。沉降缝必须从基础底面到屋顶全都断开。沉降缝的缝宽一般为30-50mm。•防震缝：当房屋建于地震区，为防止地震破坏，应在厂房有明显高差或是结构刚度相差较大以及有外形变化的部位设置防震缝。防震缝把厂房从基础底面开始到屋顶全部断开。防震缝的缝宽一般为100-150mm。•变形缝的构造形式有平缝、高低缝和企口缝等三种(图18-6)。8第一节外墙五、板材墙1.类型及规格板材墙的墙板按其构造和材料可分为如下几种：（1）钢筋混凝土槽形板、空心板（图18-7）。（2）配筋轻混凝土墙板。（3）复合墙板（图18-8）。9第一节外墙2.墙板的布置墙板排列的原则应尽量减少所用墙板的规格类型。墙板布置可分为横向布置、竖向布置和混合布置三种。(1)横向布置(图18-9)。图18-9横向布置大型板材墙(2)竖向布置(图18-10)。(3)混合布置(图18-11)10第一节外墙3.墙板与柱的连接墙板与柱子的连接有柔性连接和刚性连接两种。（1）柔性连接。墙板的柔性连接构造形式很多，其最简单的为螺栓连接和压条连接。①螺栓连接是在水平方向用螺栓、挂钩等辅助件拉结固定，在垂直方向每3-4块板设置一个钢支托支承(图18-12)。②压条连接是在墙板外加压条，再用螺栓(焊于柱上)将墙板与柱子压紧拉牢(图18-13)。(2)刚性连接：刚性连接是在柱子和墙板中先分别设置预埋铁件，安装时用角钢或φ16的钢筋段把它们焊接连牢(图18-14)。11第一节外墙4.板缝处理板缝的处理宜优先选用“构造防水”，用砂浆勾缝；其次可选用“材料防水”。防水要求较高时，可采用“构造防水”与“材料防水”相结合形式。•对吸水率大的轻骨料混凝土墙板及板缝两侧应预刷防水涂料。•要求保温的墙板，要用保温材料填充，并应双面嵌缝。•振动较大或有不均匀沉降的厂房，嵌缝应用弹性较好的材料。（1）水平缝。做法是用憎水材...
