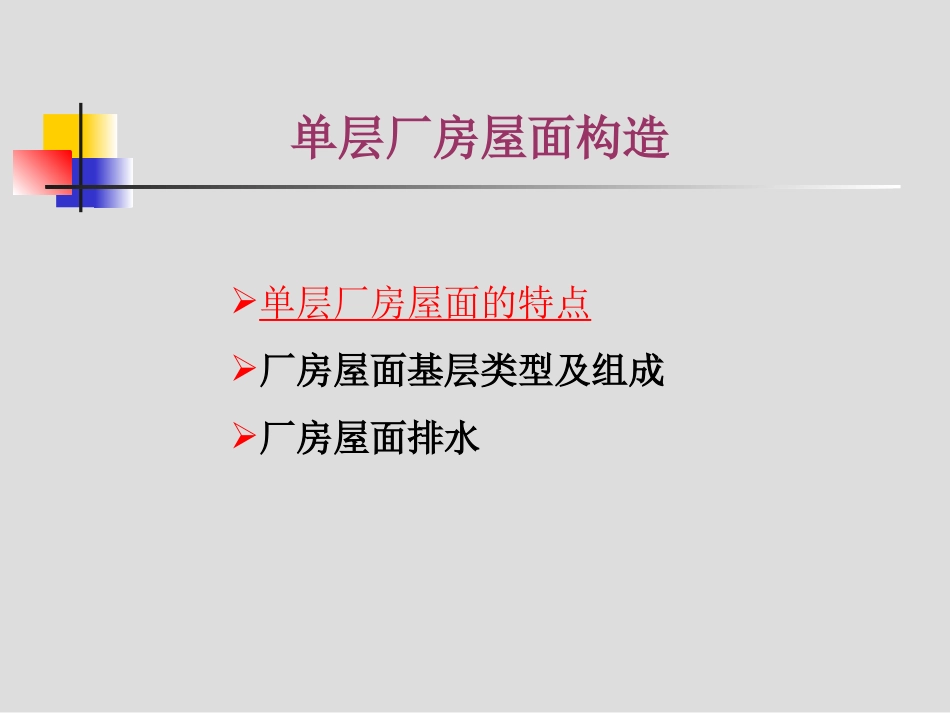

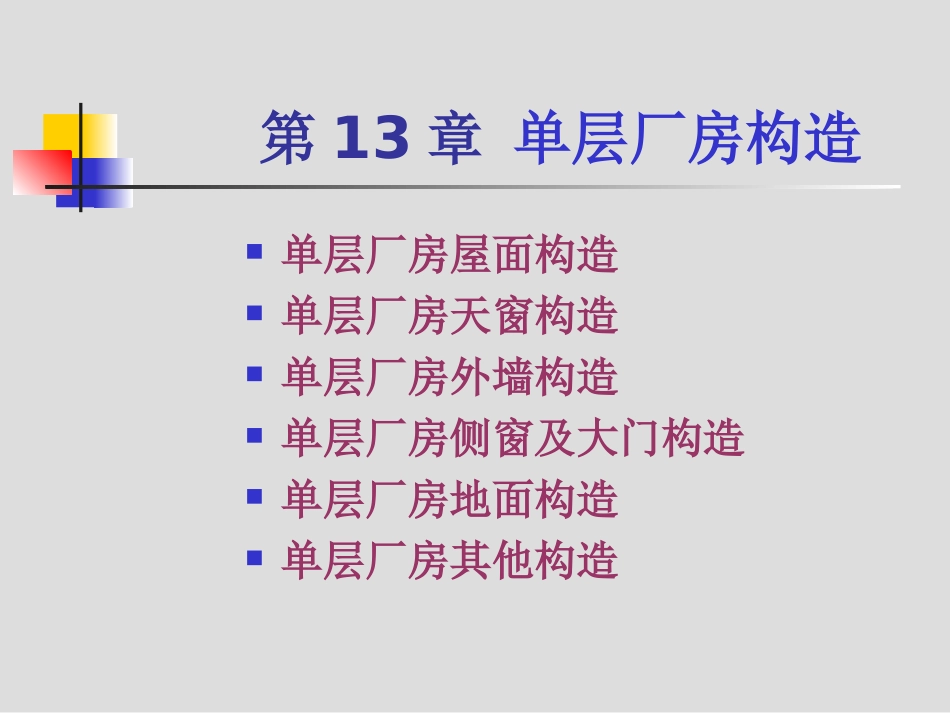

单层厂房构造第二篇房屋建筑学第13章单层厂房构造单层厂房屋面构造单层厂房天窗构造单层厂房外墙构造单层厂房侧窗及大门构造单层厂房地面构造单层厂房其他构造单层厂房屋面构造单层厂房屋面的特点厂房屋面基层类型及组成厂房屋面排水单层厂房天窗构造天窗分类（矩形天窗矩形通风天窗井式天窗平天窗）矩形天窗（天窗架、天窗扇、天窗端壁、天窗檐口、天窗侧板、天窗开关器）矩形通风天窗（挡风板、挡雨设施）井式天窗（井底板、井口板及挡雨设施、窗扇设置、排水措施、其他设施）平天窗（分类、防水问题、防太阳辐射和眩光、安全防护措施、通风问题）单层厂房外墙构造单层厂房的外墙分类：1、按其材料可分为砖墙、砌块墙、板材墙等；2、按其承重形式则可分为承重墙、自承重墙和框架墙等等。承重墙：当厂房跨度及高度不大，没有或只有较小的起重运输设备时，一般可采用墙直接承担屋盖与起重运输设备等荷载。自承重墙：当厂房跨度及高度较大、起重运输设备较重时，通常由钢筋混凝土(或钢)排架柱来承担屋盖与起重运输设备等荷载，而外墙只承担自重，仅起围护作用，这种墙称为自承重墙。单层厂房外墙构造与民用建筑外墙构造有许多相似之处，在这里我们着重介绍其特殊的部分。一、砖墙与砌块墙（一）承重砖墙：概念：承重砖墙是由墙体承受屋顶及吊车起重荷载。设置：1、纵墙：为了增加承重砖墙的刚度、稳定性和承载能力，通常纵向每隔4～6m间距应设置壁柱。当地基较弱或有较大振动荷载等不利因素时，还应根据结构需要在墙体中设置钢筋混凝土圈梁或钢筋砖圈梁。2、山墙：承重山墙宜每隔4～6m左右设置抗风壁柱，屋面采用钢筋混凝土承重构件时，山墙上部沿屋面板应设置截面不小于240mm×240mm(在壁柱处宜局部放大)的钢筋混凝土卧梁，并须与屋面板妥善连结。注意：墙身防潮层应设置在相对标高为－0.05m处。适用范围：适用于跨度小于15米，吊车吨位不超过5吨，柱高不大于9米以及柱距不大于6米的厂房。（二）自承重砖墙概念：当厂房跨度及高度较大、起重运输设备较重时，再用砖墙承重就不经济也不安全，通常由钢筋混凝土(或钢)排架柱来承担屋盖与起重运输设备等荷载，而外墙只承担自重，仅起围护作用，这种墙称为自承重墙。1、墙和柱的相对位置及连结构造(1)墙和柱的相对位置：图1。(2)墙和柱的连结构造：图2。(3)女儿墙的拉结构造：在非地震区当厂房较高或屋坡较陡时，一般宜设置高度1m左右的女儿墙。受设备振动影响较大的或地震区的厂房，其女儿墙的高度则不应超过500mm，并须用整浇的钢筋混凝土压顶板加固之。(4)抗风柱的连结构造：厂房山墙比纵墙高，且墙面随跨度的增加而增大，故山墙承受的水平风荷载也较纵墙大。通常应设置钢筋混凝土抗风柱来保证自承重山墙的刚度和稳定性。为保证其稳定性和抗风、抗震能力，应在山墙上部沿屋面设置钢筋混凝土圈梁。抗风柱与山墙、屋面板与山墙之间也应采用钢筋拉结措施。图32、自承重砖墙的下部构造厂房基础一般较深，自承重砌体墙采用带形基础常不够经济，并会由于和排架柱基础沉降不一致而导致墙面开裂，所以通常把自承重墙砌筑在简支于柱子基础顶面的基础梁上。当基础埋深不大时，基础梁可直接搁置在柱基础的杯口顶面上；如果基础较深，可将基础梁设置在柱基础杯口的混凝土垫块上；当埋深更大时，也可设置在排架柱底部的小牛腿上(图4）。不论哪种布置形式，常要求基础梁顶面的标高低于室内地面50mm，并高于室外地面100mm。这样车间的室内外地面高差一般为150mm，以防止雨水流人车间。同时也便于在车间大门口设置坡道，并使基础梁上部受到保护。注意：由于基础梁上部高出室外地面且钢筋混凝土具有一定的防潮性能，一般可不做防潮层而直接在梁上砌墙。通常基础梁底下的回填土可虚铺，不必夯实，以利基础梁随柱基础一起沉降。3、连系梁与圈梁的构造单层厂房在高度范围内，没有楼板层相连结，一般靠设置连系梁与厂房的排架柱子联系，以增强厂房的纵向刚度。此外，还通过它向柱列传递水平风荷载，并承担上部墙体的荷载。连系梁多采用预制装配式和装配整体式的，支承在排架柱外伸的牛腿上，并通过螺...
