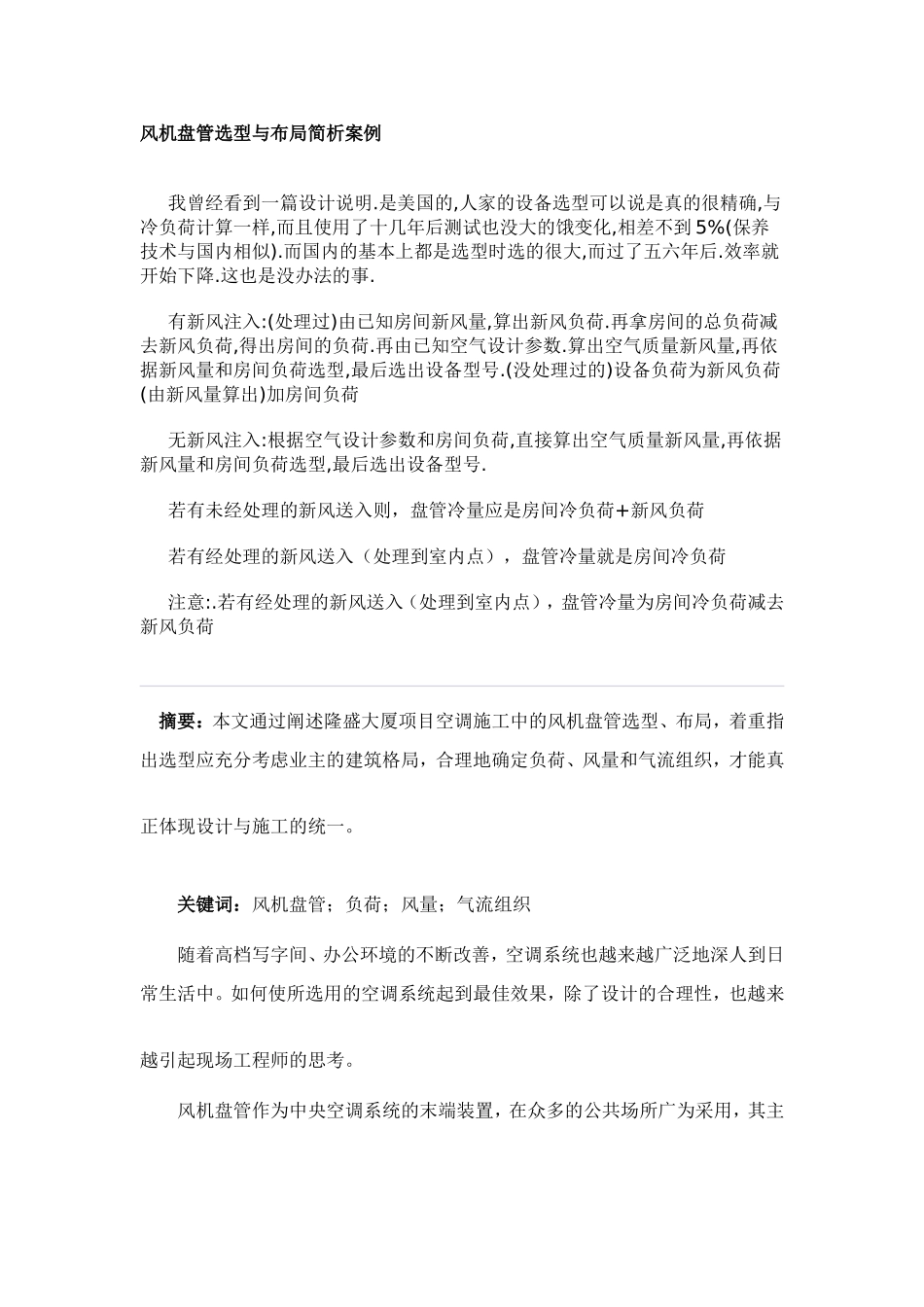

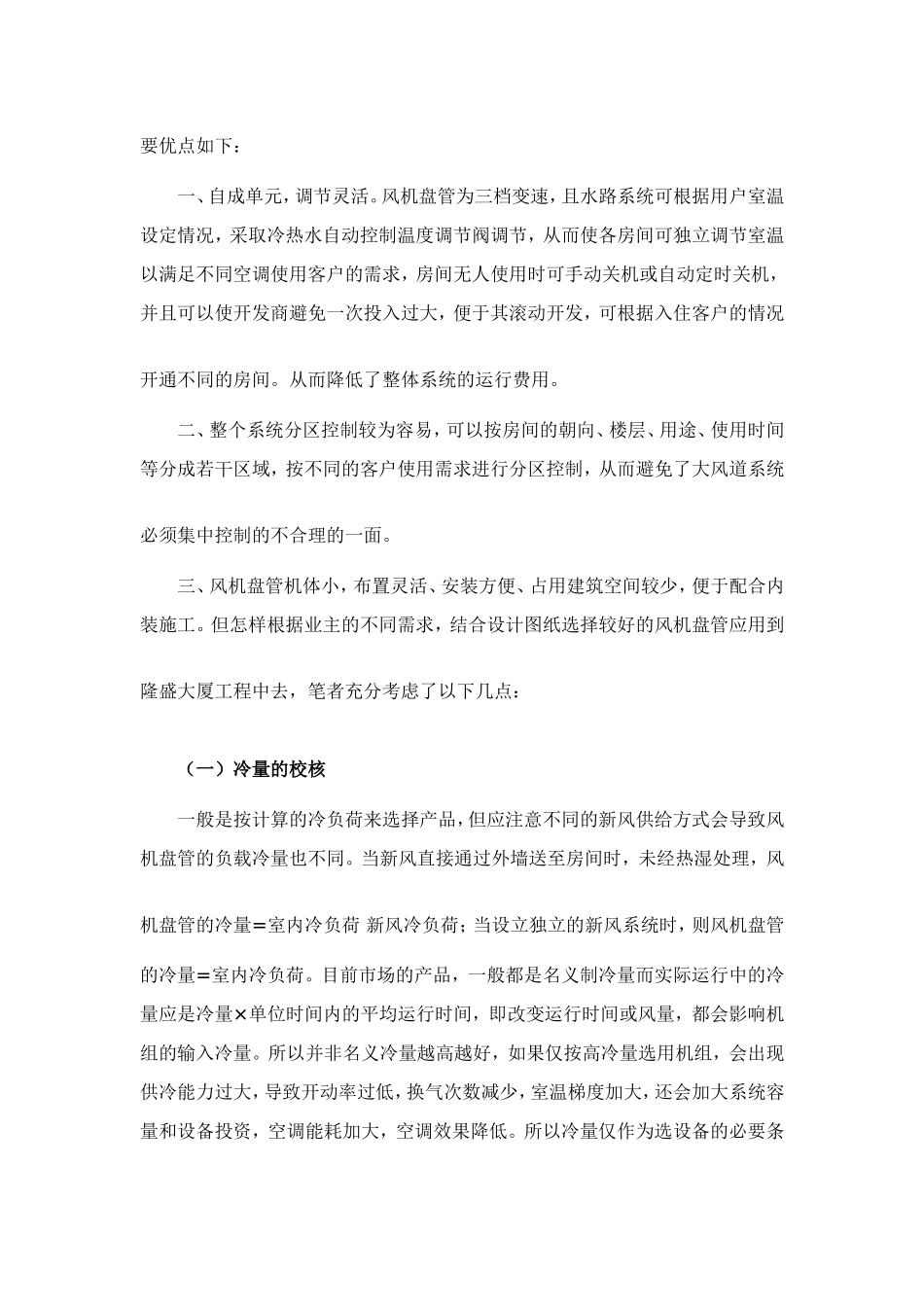

风机盘管选型与布局简析案例我曾经看到一篇设计说明.是美国的,人家的设备选型可以说是真的很精确,与冷负荷计算一样,而且使用了十几年后测试也没大的饿变化,相差不到5%(保养技术与国内相似).而国内的基本上都是选型时选的很大,而过了五六年后.效率就开始下降.这也是没办法的事.有新风注入:(处理过)由已知房间新风量,算出新风负荷.再拿房间的总负荷减去新风负荷,得出房间的负荷.再由已知空气设计参数.算出空气质量新风量,再依据新风量和房间负荷选型,最后选出设备型号.(没处理过的)设备负荷为新风负荷(由新风量算出)加房间负荷无新风注入:根据空气设计参数和房间负荷,直接算出空气质量新风量,再依据新风量和房间负荷选型,最后选出设备型号.若有未经处理的新风送入则，盘管冷量应是房间冷负荷+新风负荷若有经处理的新风送入（处理到室内点），盘管冷量就是房间冷负荷注意:.若有经处理的新风送入（处理到室内点），盘管冷量为房间冷负荷减去新风负荷摘要：本文通过阐述隆盛大厦项目空调施工中的风机盘管选型、布局，着重指出选型应充分考虑业主的建筑格局，合理地确定负荷、风量和气流组织，才能真正体现设计与施工的统一。关键词：风机盘管；负荷；风量；气流组织随着高档写字间、办公环境的不断改善，空调系统也越来越广泛地深人到日常生活中。如何使所选用的空调系统起到最佳效果，除了设计的合理性，也越来越引起现场工程师的思考。风机盘管作为中央空调系统的末端装置，在众多的公共场所广为采用，其主要优点如下：一、自成单元，调节灵活。风机盘管为三档变速，且水路系统可根据用户室温设定情况，采取冷热水自动控制温度调节阀调节，从而使各房间可独立调节室温以满足不同空调使用客户的需求，房间无人使用时可手动关机或自动定时关机，并且可以使开发商避免一次投入过大，便于其滚动开发，可根据入住客户的情况开通不同的房间。从而降低了整体系统的运行费用。二、整个系统分区控制较为容易，可以按房间的朝向、楼层、用途、使用时间等分成若干区域，按不同的客户使用需求进行分区控制，从而避免了大风道系统必须集中控制的不合理的一面。三、风机盘管机体小，布置灵活、安装方便、占用建筑空间较少，便于配合内装施工。但怎样根据业主的不同需求，结合设计图纸选择较好的风机盘管应用到隆盛大厦工程中去，笔者充分考虑了以下几点：（一）冷量的校核一般是按计算的冷负荷来选择产品，但应注意不同的新风供给方式会导致风机盘管的负载冷量也不同。当新风直接通过外墙送至房间时，未经热湿处理，风机盘管的冷量=室内冷负荷新风冷负荷；当设立独立的新风系统时，则风机盘管的冷量=室内冷负荷。目前市场的产品，一般都是名义制冷量而实际运行中的冷量应是冷量×单位时间内的平均运行时间，即改变运行时间或风量，都会影响机组的输入冷量。所以并非名义冷量越高越好，如果仅按高冷量选用机组，会出现供冷能力过大，导致开动率过低，换气次数减少，室温梯度加大，还会加大系统容量和设备投资，空调能耗加大，空调效果降低。所以冷量仅作为选设备的必要条件之一，还应兼顾其它因素。（二）风量校核主要按房间品质要求校核换气次数。送风温差越小，换气次数越多，则空气品质越好，就越舒适，为什么有的空调房间感受有异味、闷气，就是风量校核没有处理好。由于风机盘管的名义风量是在不通水，空气进出口压差为零的工况下测定的，故存在一些不切实际的因素，所以实际确定风量是应将这部分理想状态下的风量值扣除，笔者通过隆盛大厦工程的实际测算，这部分增补风量应占名义风量的20—30%.（三）送、回风方式送、回风方式即形成所谓的气流组织，其合理与否直接影响到空调房间的温度场、速度场的均匀性和稳定性，也即空调效果的好坏。合理的气流组织要求一定的送风速度，避免气流短路，以保证一定的射流长度。风速取决于机外静压，送风量、送风口等因素。机外静压过低，会导致风量下降，射程降低，房间冷热不均，设计气流组织与实际运行状态在曲线图上存在较大差异，故应根据实际的建筑格局、房间的结构形式，进深、高度等情况，选择中档风量、风速指标来相应选择风机盘管型号。目前市场上...
