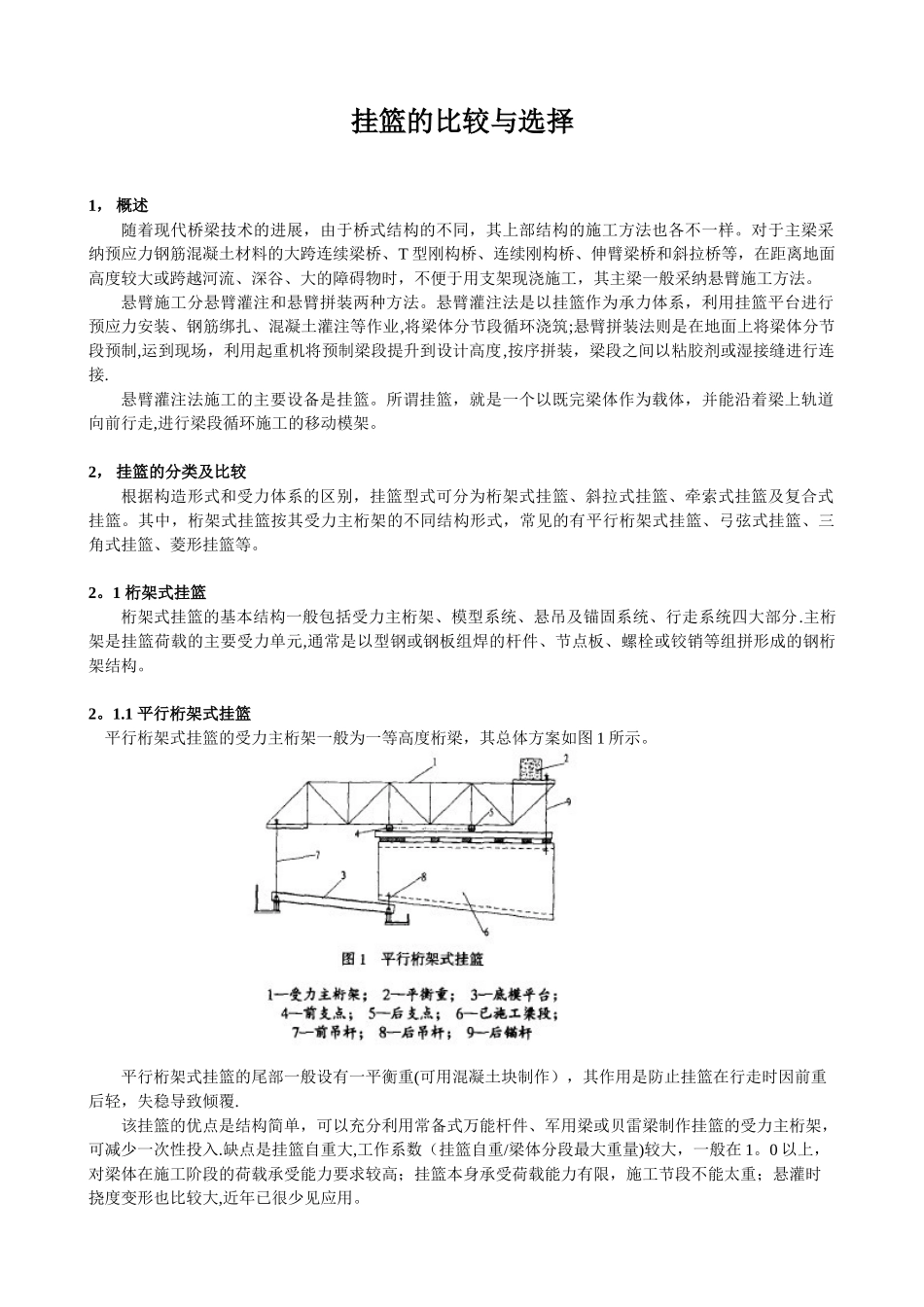

挂篮的比较与选择1， 概述随着现代桥梁技术的进展，由于桥式结构的不同，其上部结构的施工方法也各不一样。对于主梁采纳预应力钢筋混凝土材料的大跨连续梁桥、T 型刚构桥、连续刚构桥、伸臂梁桥和斜拉桥等，在距离地面高度较大或跨越河流、深谷、大的障碍物时，不便于用支架现浇施工，其主梁一般采纳悬臂施工方法。悬臂施工分悬臂灌注和悬臂拼装两种方法。悬臂灌注法是以挂篮作为承力体系，利用挂篮平台进行预应力安装、钢筋绑扎、混凝土灌注等作业,将梁体分节段循环浇筑;悬臂拼装法则是在地面上将梁体分节段预制,运到现场，利用起重机将预制梁段提升到设计高度,按序拼装，梁段之间以粘胶剂或湿接缝进行连接.悬臂灌注法施工的主要设备是挂篮。所谓挂篮，就是一个以既完梁体作为载体，并能沿着梁上轨道向前行走,进行梁段循环施工的移动模架。2， 挂篮的分类及比较根据构造形式和受力体系的区别，挂篮型式可分为桁架式挂篮、斜拉式挂篮、牵索式挂篮及复合式挂篮。其中，桁架式挂篮按其受力主桁架的不同结构形式，常见的有平行桁架式挂篮、弓弦式挂篮、三角式挂篮、菱形挂篮等。2。1 桁架式挂篮桁架式挂篮的基本结构一般包括受力主桁架、模型系统、悬吊及锚固系统、行走系统四大部分.主桁架是挂篮荷载的主要受力单元,通常是以型钢或钢板组焊的杆件、节点板、螺栓或铰销等组拼形成的钢桁架结构。2。1.1 平行桁架式挂篮 平行桁架式挂篮的受力主桁架一般为一等高度桁梁，其总体方案如图 1 所示。平行桁架式挂篮的尾部一般设有一平衡重(可用混凝土块制作），其作用是防止挂篮在行走时因前重后轻，失稳导致倾覆.该挂篮的优点是结构简单，可以充分利用常备式万能杆件、军用梁或贝雷梁制作挂篮的受力主桁架，可减少一次性投入.缺点是挂篮自重大,工作系数（挂篮自重/梁体分段最大重量)较大，一般在 1。0 以上，对梁体在施工阶段的荷载承受能力要求较高；挂篮本身承受荷载能力有限，施工节段不能太重；悬灌时挠度变形也比较大,近年已很少见应用。2。1。2 弓弦式挂篮弓弦式挂篮以其受力主桁架形似弯弓而得名，可认为是从平行桁架式挂篮演变而来，其总体方案如图 2 所示。弓弦式挂篮与平行桁架式挂篮相比,自重相对较轻,工作系数一般在 0。5~0.9 之间，荷载承受能力较大,故其应用范围较广。 但弓弦式挂篮也有较多缺点：一是受力主桁架本身为超静定结构，杠系多，各杠系受力分配不易确定,制作安装都比较复杂；二是施工操作较为繁琐，如挂篮行走就要...
