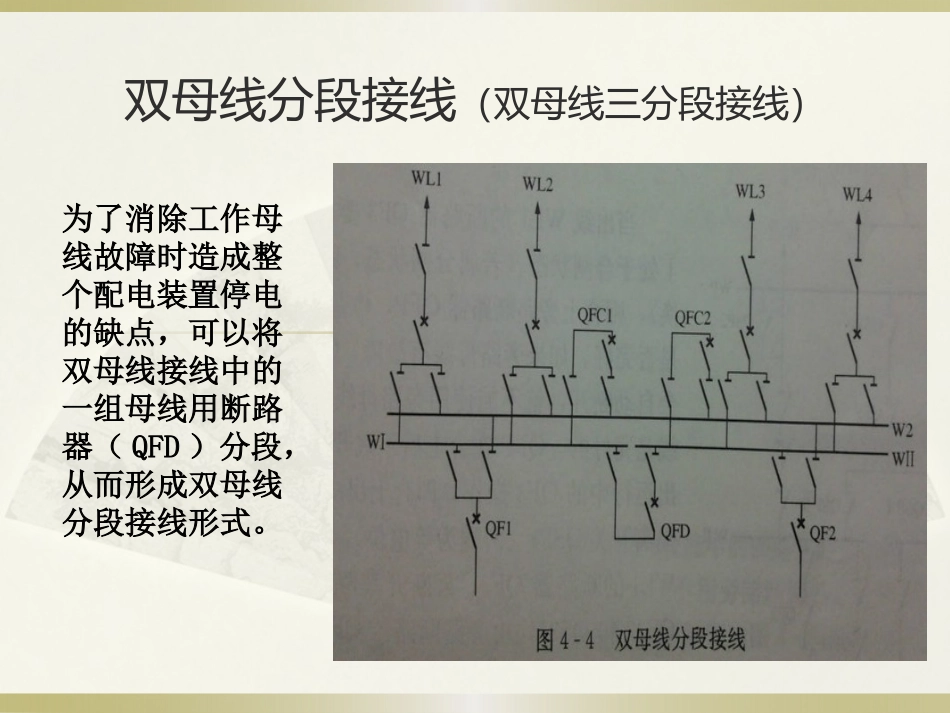

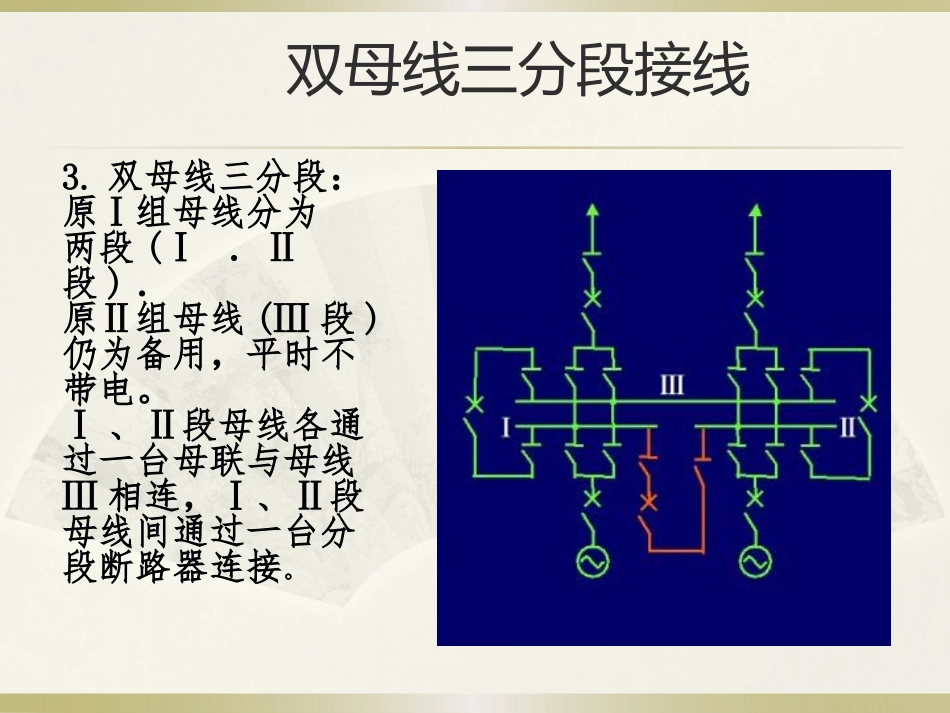

双母线分段接线(双母线三分段接线)为了消除工作母线故障时造成整个配电装置停电的缺点,可以将双母线接线中的一组母线用断路器(QFD)分段,从而形成双母线分段接线形式。双母线三分段接线3.双母线三分段:原Ⅰ组母线分为两段(Ⅰ.Ⅱ段).原Ⅱ组母线(Ⅲ段)仍为备用,平时不带电。Ⅰ、Ⅱ段母线各通过一台母联与母线Ⅲ相连,Ⅰ、Ⅱ段母线间通过一台分段断路器连接。(二)双母线接线形式3.双母线分段:在6~10kV发电机电压汇流母线中,为了限制短路电流,在母线分段处可以加装分段电抗器。与分段断路器相串联,并可以通过隔离开关接到任意两段母线之间。带叉接电抗器的双母线分段接线:在中、小型发电厂的6~10kV配电装置中,为限制6~10kV系统中的短路电流,常采用叉接电抗器分段的双母线接线形式。由图3-8可见,在分段处装设有分段断路器QFd,母线分段电抗器L及4台隔离开关.为了使任一工作母线停运时,电抗器仍能起到限流作用,母线分段电抗器L可以经分段断路器及隔离开关交叉接至备用母线上。正常运行方式:Wl和W2两段母线经分段电抗器、断路器及隔离开关并列运行,W3备用。检修母线W1(或W2)时,让客通过倒闸操作使母线W2,W3两段经过分段断路器QFd及分段电抗器L保持并列运行.双母线四分段接线将俩组母线均用QDF分为两段。可避免双母线三分段接线在一组母线检修断路器故障时发生全场停电事故。且母线故障时的停电范围只有1/4。可靠性进一步提高。较之双母线接线有更高的可靠性,运行方式也更为灵活优点:双母线三分段接线在一段母线检修或发生故障时,没有停电的的部分,仍可按双母线或单母线分段运行,仍具有较高的可靠性增加了母联和分段QF,增加了投资和占地面积缺点:
