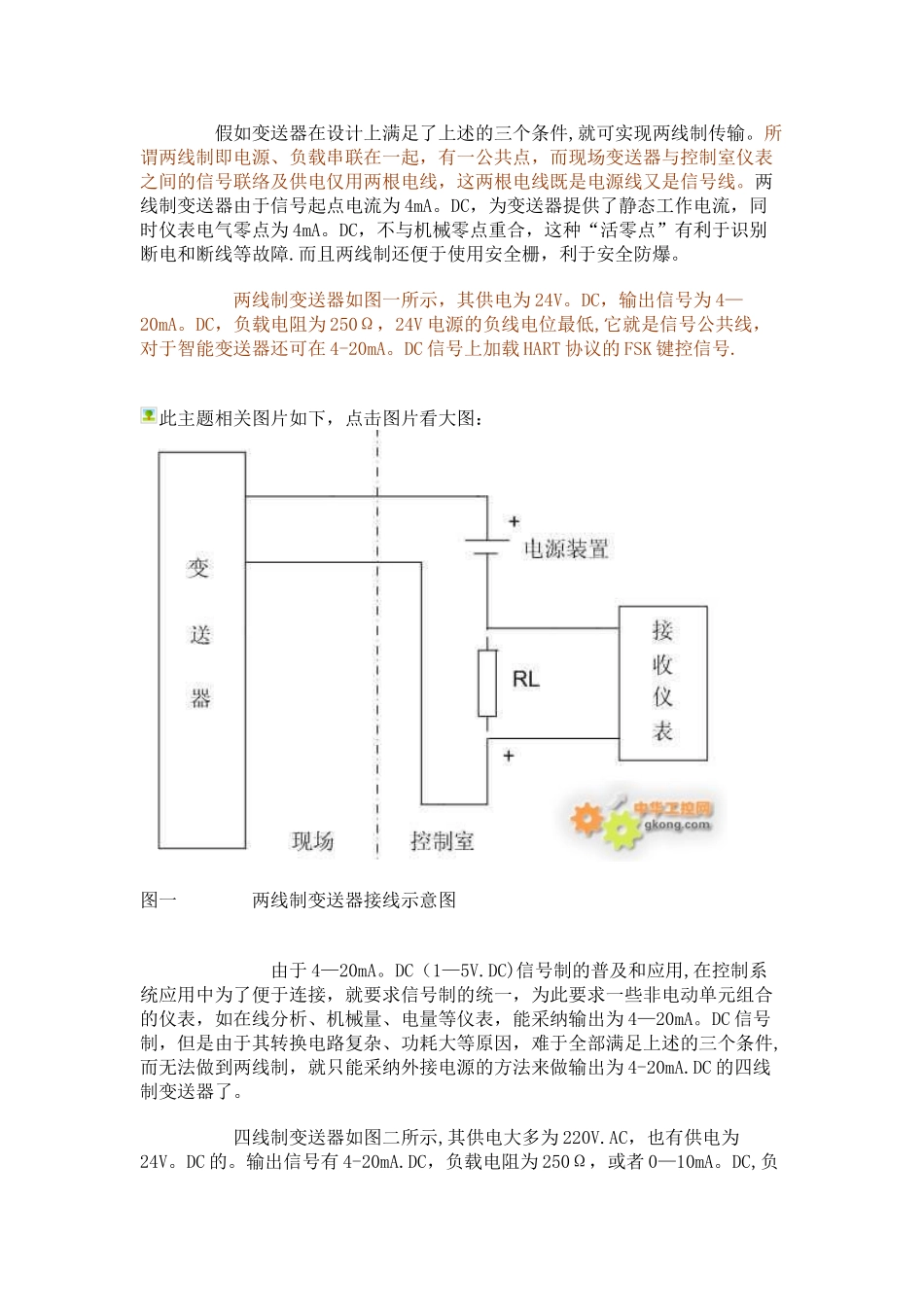

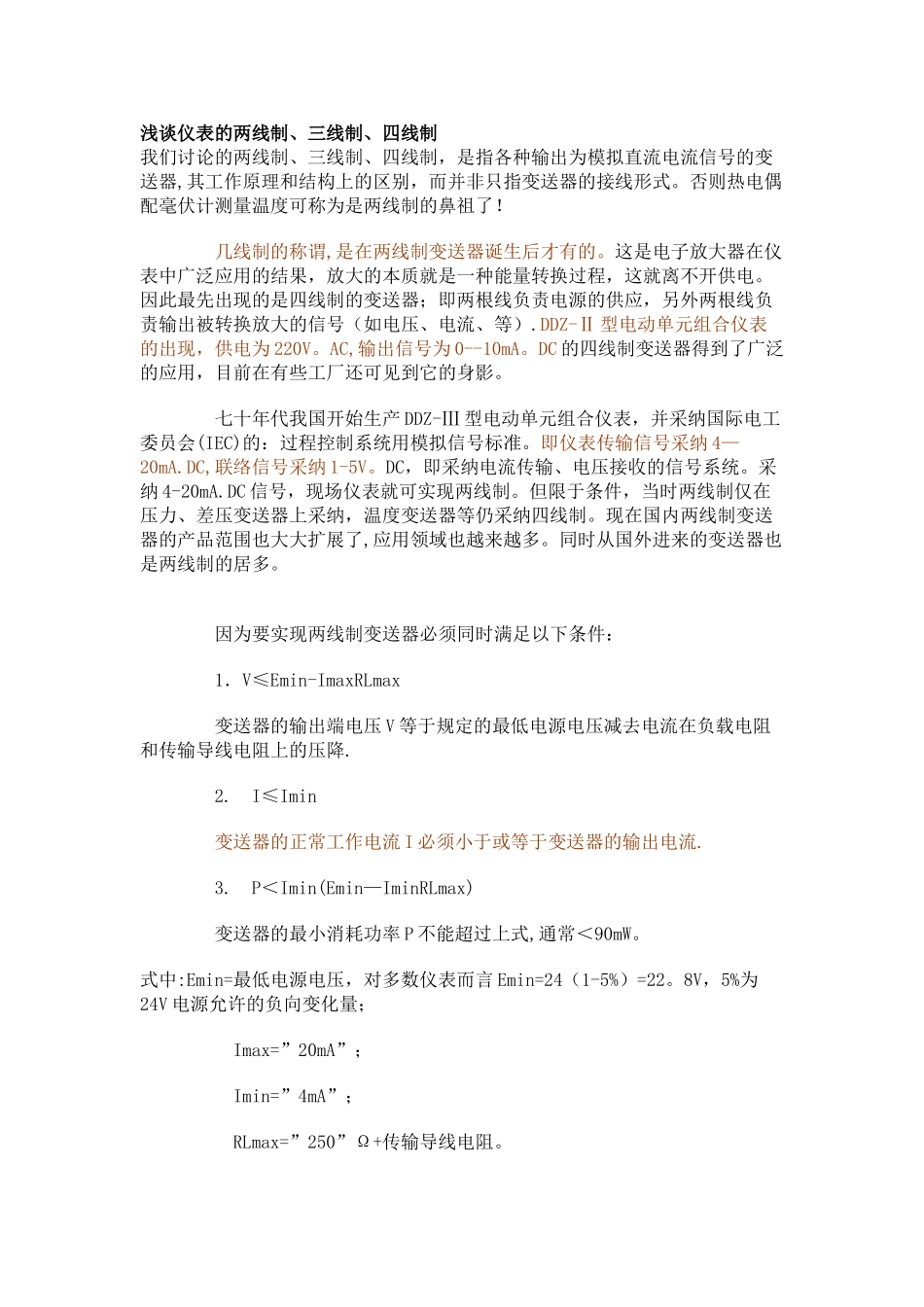

浅谈仪表的两线制、三线制、四线制我们讨论的两线制、三线制、四线制，是指各种输出为模拟直流电流信号的变送器,其工作原理和结构上的区别，而并非只指变送器的接线形式。否则热电偶配毫伏计测量温度可称为是两线制的鼻祖了！ 几线制的称谓,是在两线制变送器诞生后才有的。这是电子放大器在仪表中广泛应用的结果，放大的本质就是一种能量转换过程，这就离不开供电。因此最先出现的是四线制的变送器；即两根线负责电源的供应，另外两根线负责输出被转换放大的信号（如电压、电流、等）.DDZ-Ⅱ 型电动单元组合仪表的出现，供电为 220V。AC,输出信号为 0--10mA。DC 的四线制变送器得到了广泛的应用，目前在有些工厂还可见到它的身影。 七十年代我国开始生产 DDZ-Ⅲ 型电动单元组合仪表，并采纳国际电工委员会(IEC)的：过程控制系统用模拟信号标准。即仪表传输信号采纳 4—20mA.DC,联络信号采纳 1-5V。DC，即采纳电流传输、电压接收的信号系统。采纳 4-20mA.DC 信号，现场仪表就可实现两线制。但限于条件，当时两线制仅在压力、差压变送器上采纳，温度变送器等仍采纳四线制。现在国内两线制变送器的产品范围也大大扩展了,应用领域也越来越多。同时从国外进来的变送器也是两线制的居多。 因为要实现两线制变送器必须同时满足以下条件： 1．V≤Emin-ImaxRLmax 变送器的输出端电压 V 等于规定的最低电源电压减去电流在负载电阻和传输导线电阻上的压降. 2. I≤Imin 变送器的正常工作电流 I 必须小于或等于变送器的输出电流. 3. P＜Imin(Emin—IminRLmax) 变送器的最小消耗功率 P 不能超过上式,通常＜90mW。 式中:Emin=最低电源电压，对多数仪表而言 Emin=24（1-5%）=22。8V，5%为24V 电源允许的负向变化量； Imax=”20mA”； Imin=”4mA”； RLmax=”250”Ω+传输导线电阻。 假如变送器在设计上满足了上述的三个条件,就可实现两线制传输。所谓两线制即电源、负载串联在一起，有一公共点，而现场变送器与控制室仪表之间的信号联络及供电仅用两根电线，这两根电线既是电源线又是信号线。两线制变送器由于信号起点电流为 4mA。DC，为变送器提供了静态工作电流，同时仪表电气零点为 4mA。DC，不与机械零点重合，这种“活零点”有利于识别断电和断线等故障.而且两线制还便于使用安全栅，利于安全防爆。 两线制变送器如图一所示，其供电为 24V。DC，输出信号为 4—20mA。DC，负载电阻为 250Ω，24V 电源的负线电位最低,...
