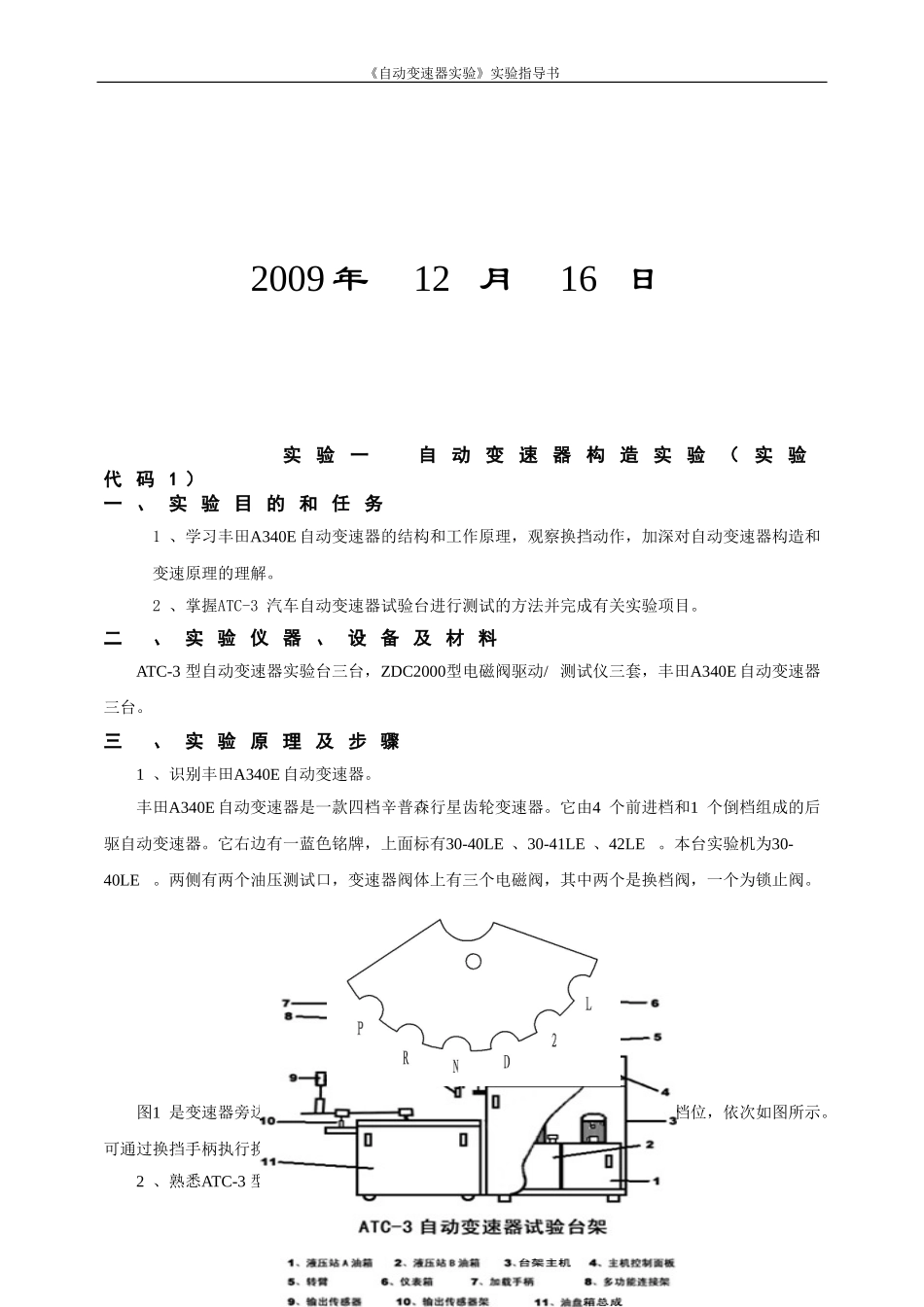

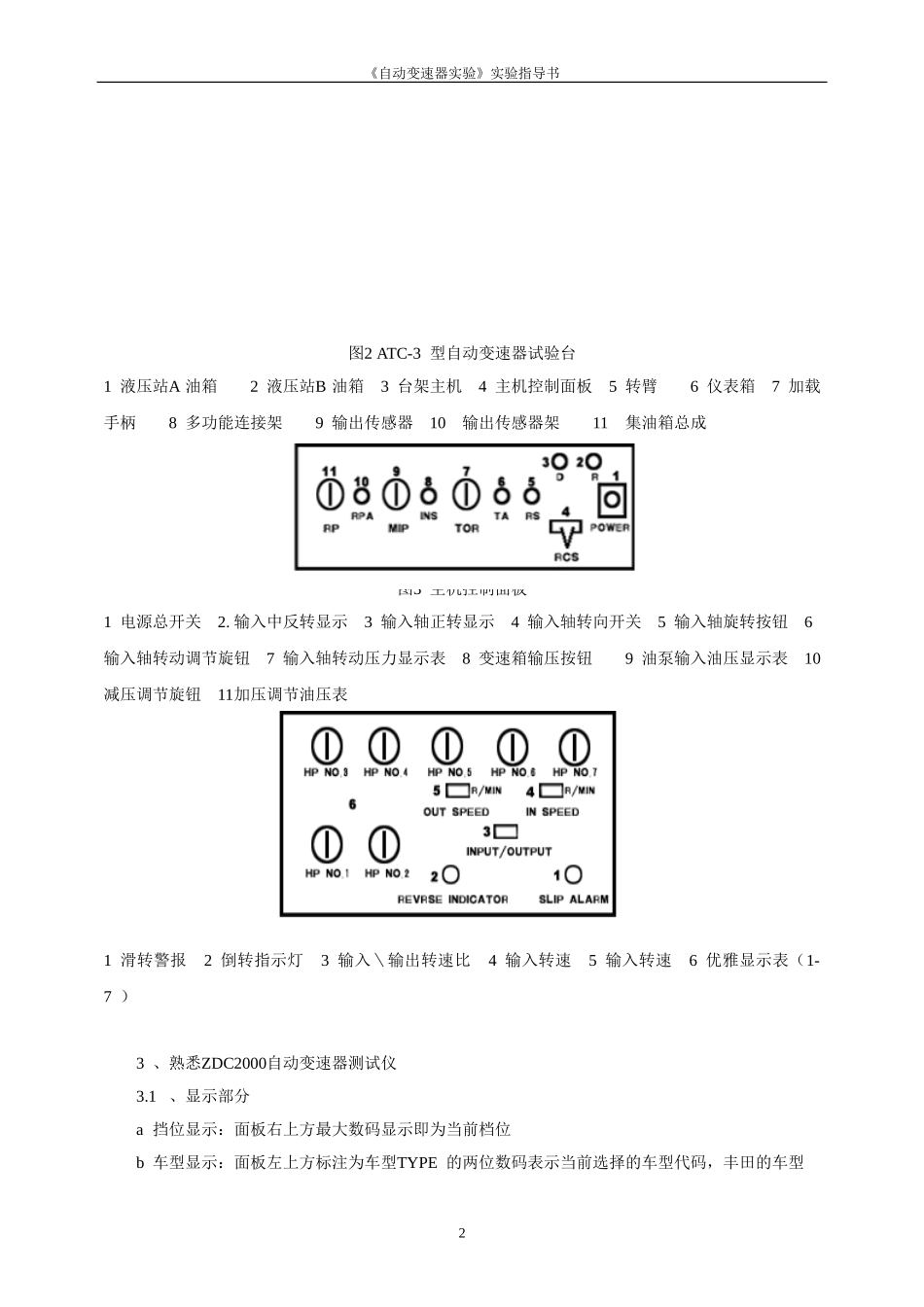

《自动变速器实验》实验指导书学院名称:交通与汽车工程学院适用专业:交运、汽车、汽电、汽发编写单位：汽车工程系教研室编写人:李磊审核人:审批人:《自动变速器实验》实验指导书2009年12月16日实验一自动变速器构造实验（实验代码1）一、实验目的和任务1、学习丰田A340E自动变速器的结构和工作原理，观察换挡动作，加深对自动变速器构造和变速原理的理解。2、掌握ATC-3汽车自动变速器试验台进行测试的方法并完成有关实验项目。二、实验仪器、设备及材料ATC-3型自动变速器实验台三台，ZDC2000型电磁阀驱动/测试仪三套，丰田A340E自动变速器三台。三、实验原理及步骤1、识别丰田A340E自动变速器。丰田A340E自动变速器是一款四档辛普森行星齿轮变速器。它由4个前进档和1个倒档组成的后驱自动变速器。它右边有一蓝色铭牌，上面标有30-40LE、30-41LE、42LE。本台实验机为30-40LE。两侧有两个油压测试口，变速器阀体上有三个电磁阀，其中两个是换档阀，一个为锁止阀。图1换挡手柄示意图图1是变速器旁边的换挡手柄示意图，它位于变速器一侧。每个槽代表一个档位，依次如图所示。可通过换挡手柄执行换挡操作。2、熟悉ATC-3型自动变速器试验台。1《自动变速器实验》实验指导书图2ATC-3型自动变速器试验台1液压站A油箱2液压站B油箱3台架主机4主机控制面板5转臂6仪表箱7加载手柄8多功能连接架9输出传感器10输出传感器架11集油箱总成图3主机控制面板1电源总开关2.输入中反转显示3输入轴正转显示4输入轴转向开关5输入轴旋转按钮6输入轴转动调节旋钮7输入轴转动压力显示表8变速箱输压按钮9油泵输入油压显示表10减压调节旋钮11加压调节油压表图4仪表箱1滑转警报2倒转指示灯3输入＼输出转速比4输入转速5输入转速6优雅显示表（1-7）3、熟悉ZDC2000自动变速器测试仪3.1、显示部分a挡位显示：面板右上方最大数码显示即为当前档位b车型显示：面板左上方标注为车型TYPE的两位数码表示当前选择的车型代码，丰田的车型2《自动变速器实验》实验指导书代码为01。c数字频率显示：面板右上方标注为PSW2的两位数码表示当前数字频率阀输出的占空比数值。d指示灯显示：面板共有12个LED指示。S1-S5表示5个换档电磁阀的工作状态，点亮表示该电磁阀工作。L1-L5表示五个锁止电磁阀的状态，点亮表示该电磁阀工作。P3,P4代表两个模拟电位器频率阀的工作状态显示，点亮表示对应频率阀工作，对应的占空比通过仪器面板上的两个电位器调整。3图5丰田A340E自动变速器机械传动机构原理图3.2、按键部分a升降档键：SHIFT+、SHIFT-b车型增减键：TYPE+、TYPE-在PWM2使用时这两个键作为占空比增减键。c锁止阀操作键：L1-L5实现锁止阀的打开和关闭。打开时相应的指示灯L1-L5点亮。d数字频率开关键：PWM2。实现数字控制频率阀的打开和关闭。打开时两位数码显示窗口显示当前占空比。占空比可通过TYPE+、TYPE-调节。e模拟频率开关键：PWM3/PWM4。实现模拟电位器控制的频率阀的打开和关闭。打开时相应的指示灯P3/P4点亮。占空比可通过仪器上方的电位器调节。PC、F1、F2、PWM1键暂不使用。图6ZDC2000自动变速器测试仪控制面板4、操作步骤4.1、调试操作1、接通电源后，打开控制面板上的电源总开关（POWER），此时仪表箱上的三组数码管应点亮并显示0，拨动输入轴转向开关（RCS），正（D）反（R）转指示灯应点亮并指示相符。2、当输入轴转向开关（RCS）在N位时，按下液压马达启动开关（RS）后，此时向右旋转扭矩调节旋钮(TA)，输入轴转动油压表(TOR)应显示从0Mpa逐渐增加至7Mpa（出厂时已设定）不在上升，反之，向左旋转扭矩调节旋钮(TA)，油马达工作油压表(TOR)应显示从7Mpa逐渐降低至0Mpa。3、拨动输入轴转向开关（RCS）至D位或R位，旋转扭矩调节旋钮(TA)，油马达输出转速并在仪表箱上数码管显示输出转速从0至125转/每分，显示转速在115~125转/每分时，滑转警报指示灯点亮（红色）反之，旋转扭矩调节旋钮(TA)，油压表(TOR)显示归0时仪表箱上数码管应显示为0，。反向转动时（R位），反转指示灯点亮（黄色）。4、将主油压油液输出管连接到主机后侧M18*1.5堵头或采用其他方法堵住主油压油液输出管，按下变速器加压开关（INS），油泵输入油压显...
