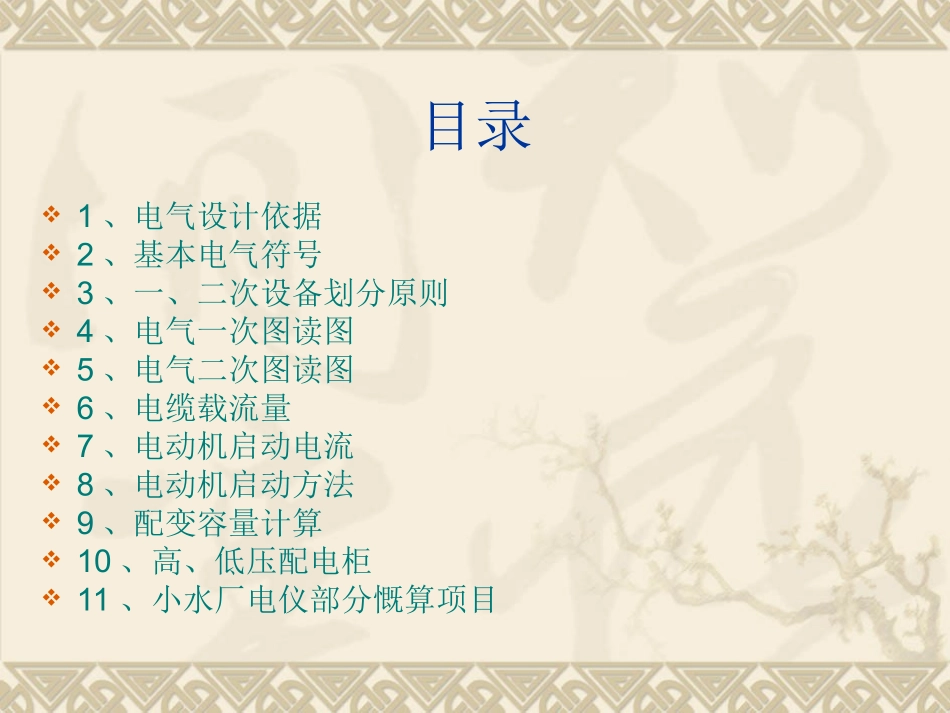

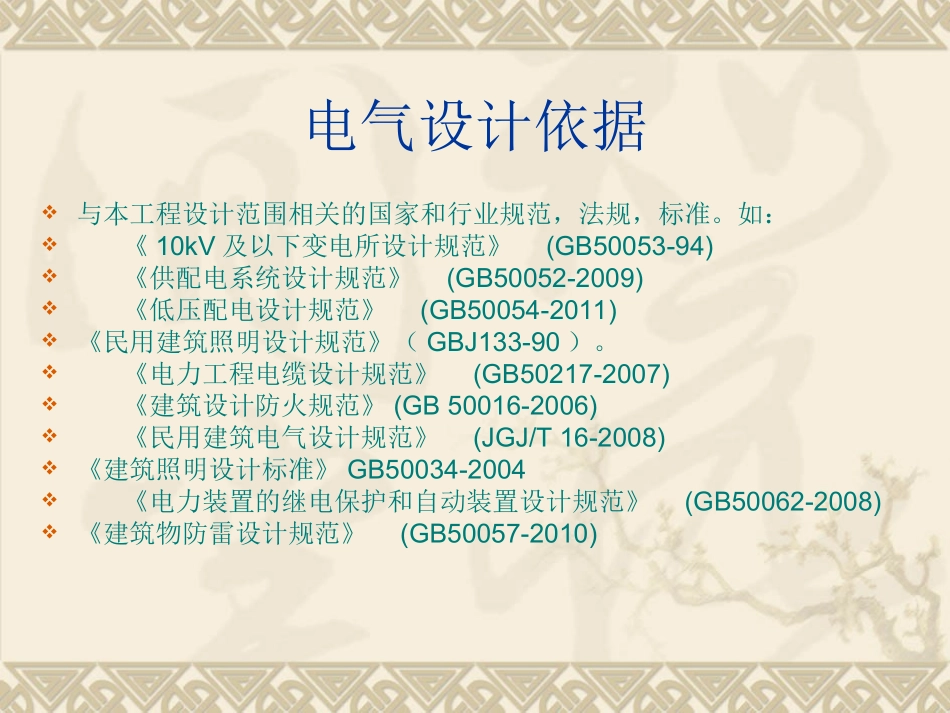

电气设计基本知识重庆精佳市政电力院电气室2012年7月目录1、电气设计依据2、基本电气符号3、一、二次设备划分原则4、电气一次图读图5、电气二次图读图6、电缆载流量7、电动机启动电流8、电动机启动方法9、配变容量计算10、高、低压配电柜11、小水厂电仪部分慨算项目电气设计依据与本工程设计范围相关的国家和行业规范，法规，标准。如：《10kV及以下变电所设计规范》(GB50053-94)《供配电系统设计规范》(GB50052-2009)《低压配电设计规范》(GB50054-2011)《民用建筑照明设计规范》（GBJ133-90）。《电力工程电缆设计规范》(GB50217-2007)《建筑设计防火规范》(GB50016-2006)《民用建筑电气设计规范》(JGJ/T16-2008)《建筑照明设计标准》GB50034-2004《电力装置的继电保护和自动装置设计规范》(GB50062-2008)《建筑物防雷设计规范》(GB50057-2010)基本电气符号（一）图形符号说明图形符号说明开关(机械式)电气图形符号熔断器式隔离开关多级开关一般符号单线表示熔断器式负荷开关多级开关一般符号多线表示当操作器件被吸合时延时闭合的动合触点KM接触器(在非动作位置触点断开)当操作器件被吸合时延时闭合的动断触点接触器(在非动作位置触点闭合)SB按钮开关(不闭锁)负荷开关(负荷隔离开关)旋钮开关、旋转开关(闭锁)QF断路器位置开关,动合触点限制开关,动合触点QS隔离开关换接片基本电气符号（二）图形符号说明图形符号说明FU熔断器一般符号双绕组变压器FF跌落式熔断器三绕组变压器位置开关,动合触点限制开关,动合触点电抗器扼流图位置开关,动断触点限制开关,动断触点具有两个铁芯和两个二次绕组的电流互感器动合(常开)触点注:本符号也可用作开关一般符号在一个铁芯上具有两个二次绕组的电流互感器动断(常闭)触点三相变压器星形-三角形连接先断后合的转换触点操作器件一般符号接通的连接片热继电器的驱动器件一、二次设备划分原则一次设备是指直接参加发、变、输、配电能的系统中使用的电气设备，如发电机、变压器、电力电缆、输电线、断路器、隔离刀闸、电流互感器、电压互感器、避雷器等。由这些设备连接在一起构成的电路，称之为一次接线或称主接线。二次设备是指对一次设备的工况进行监视、控制、调节、保护，为运行人员提供运行工况或生产指挥信号所需要的电气设备，如测量仪表、继电器、控制及信号器具、自动装置等。这些设备，通常由电流互感器和电压互感器的二次绕组的出线以及直流回路，按着一定的要求连接在一起构成的电路，称之为二次接线或二次回路。描述二次回路的图纸称为二次接线图或二次回路图。二次回路一般包括：控制回路、继电保护回路、测量回路、信号回路、自动装置回路。按交、直流来分，又可分为交流电压和交流电流回路以及直流逻辑回路。按不同的绘制方法可分为：原理图、展开图、安装图。电气一次图读图电气回路一次系统图也有高压，低压之分。以高压为例：一次回路图是表示供配电系统中电能输送和分配线路的接线图，也称主接线图。它是由电力变压器，开关电器，互感器，母线，电力电缆等电气设备连接用于接收和分配电能的电路图。电力系统一次回路图的形式很多，但是读图的方法是一致的。读一次回路图一般从主变压器开始，了解主变压器的技术参数，然后向上看高压侧的接线，再看低压侧的接线。在一个电力网中，按照不同的接线方式，一次回来图有放射式、树干式和环式3种。一次系统图一般用概略图来描述。通常仅用符号表示各设备，而对设备的技术参数、电气接线、电气原理等不作详细表示。二次回路读图二次回路主要是指对一次设备的工况进行监测、控制、调节、保护的二次设备，按照一定的要求连接在一起构成电路，称之为二次回路。描述二次回路的图纸称为二次回路图。二次回路一般包括：控制回路、信号回路、测量回路、自动装置回路等。由于二次回路图的逻辑性很强，并且是按一定规律绘制，故看图时要抓住此规律才能比较容易看懂。看图要领：1.先交流、后直流：指先看二次接线图的交流回路，把交流回路看完弄懂后，根据交流回路的电气量以及在系统中发生故障时这些电气量的变化特点，向直流逻辑回...
