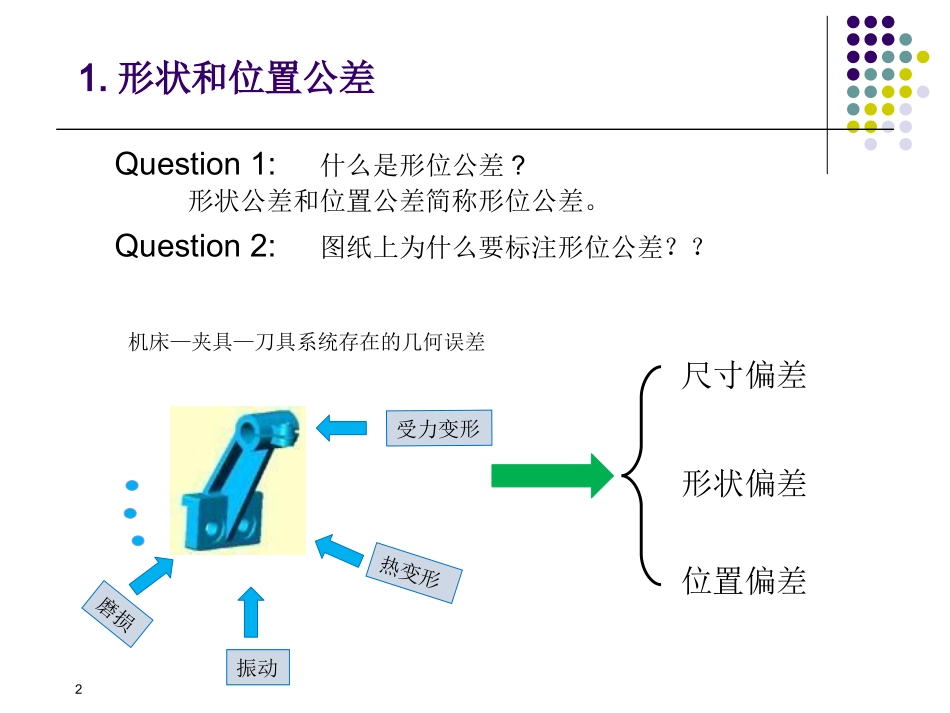

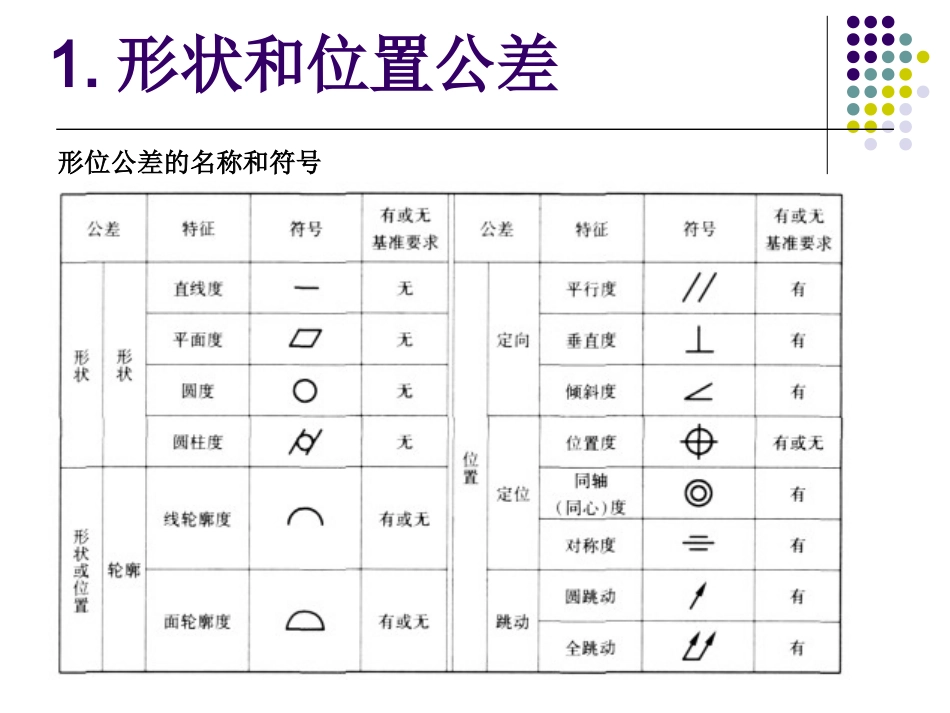

形状和位置公差原则——最大实体要求21.形状和位置公差Question1:什么是形位公差?形状公差和位置公差简称形位公差。Question2:图纸上为什么要标注形位公差？？机床—夹具—刀具系统存在的几何误差受力变形热变形振动磨损尺寸偏差形状偏差位置偏差形位公差的名称和符号1.形状和位置公差2.公差原则什么是公差原则？机械零件的几何要素，特别是对零件的使用功能有直接关系的几何要素往往既有尺寸公差，又有形位公差要求，尺寸公差和形位公差是控制零件几何参数精度的两类不同性质的公差，一般情况下彼此独立，但零件上实际要素的状态是综合了尺寸误差和形位误差的结果，因而，两者之间有一定的联系，一定条件下能互相补偿。处理尺寸公差和形位公差之间关系的原则，称为公差原则。Titleofpresentation|Referee|department|Lippstadt,June201152.公差原则GB／T4249-1996和GB／T16671-1996规定了形位公差与尺寸公差之间的关系。独立原则相关要求公差原则图样上给定的尺寸公差与形位公差相互独立无关，检测时分别进行各自满足本身的要求形位公差与尺寸公差的关系包容要求最大（小）实体要求可逆要求EMLRTitleofpresentation|Referee|department|Lippstadt,June201162.公差原则包容要求主要用于机器零件上的配合性质要求较严格的配合表面。如回转轴的轴颈、滑动套筒和孔、滑块和滑块槽等。公差原则的应用范围独立原则一般用于非配合零件，或对形状和位置要求严格，而对尺寸精度要求相对较低的场合。如印刷机的滚筒，尺寸精度要求不高，但对圆柱度要求高，以保证印刷清晰，因而给出了圆柱度公差，而其尺寸公差则按未注公差处理。最大实体要求常用于对零件配合性质要求不严，但要求顺利保证零件可装配性的场合。最小实体要求常用于保证零件的最小壁厚，以保证必要的强度要求的场合。可逆要求只用于被测要素，不用于基准要素。73.最大实体要求的应用3.1有关术语及定义1.体外（内）作用尺寸2.最大实体状态3.最大实效尺寸4.最大实体失效状态5.最大实体实效尺寸6.边界83.最大实体要求的应用3.1有关术语及定义1.作用尺寸——体外作用尺寸（dfe、Dfe）关联要素体外作用尺寸单一要素体外作用尺寸在被测要素的给定长度上，与实际外表面体外相接的最小理想面或与实际内表面体外相接的最大理想面的直径或宽度。对于关联要素，该理想面的轴线或中心平面必须与基准保持图样给定的几何关系。体外作用尺寸是对配合起作用的尺寸93.最大实体要求的应用3.1有关术语及定义1.作用尺寸——体内作用尺寸（dfi、Dfi）单一要素的体内作用尺寸关联要素体内作用尺寸在被测要素的给定长度上，与实际外表面体内相接的最大理想面或与实际内表面体内相接的最小理想面的直径或宽度。对于关联要素，该理想面的轴线或中心平面必须保持图样给定的几何关系。体内作用尺寸是对零件强度起作用的尺寸103.最大实体要求的应用3.1有关术语及定义对于按同一图样加工后的一批轴或孔来说，各个实际轴或孔的体外作用尺寸是不相同的或者是不全相同的。在轴或孔的尺寸公差范围内，有最大和最小实体状态两种极限情况。考虑到轴或孔的中心要素（轴线、中心平面）的形状公差或位置公差，还有最大和最小实体实效状态等两种极限情况。113.最大实体要求的应用3.1有关术语及定义最大实体状态（MMC)实际要素在给定长度上处处位于尺寸公差带内，并具有实体最大（即材料量最多）的状态。孔—DM=Dmin；轴—dM=dmax。最大实体尺寸（MMS)实际要素在最大实体状态下的极限尺寸。孔—DM；轴—dM。最大实体实效状态（MMVC)在给定长度上，实际要素处于最大实体状态（具有最大实体尺寸），且其对应中心要素的形状或位置误差等于图样上标注的形位公差时的综合极限状态。最大实体实效尺寸（MMVS)最大实体实效状态下的体外作用尺寸。单一要素：DMV、dMV关联要素：D′MV、d′MV123.最大实体要求的应用3.2最大实体实效尺寸（单一要素）3.最大实体要求的应用3.2最大实体实效尺寸（关联要素），143.最大实体要求的应用3.2最大实体实效尺寸，辨析实效尺寸和作用尺寸区别：实效尺寸是实体尺寸和形位公差的综合尺寸。对一批零件而言是定值。作用尺寸是实际尺寸和形...
