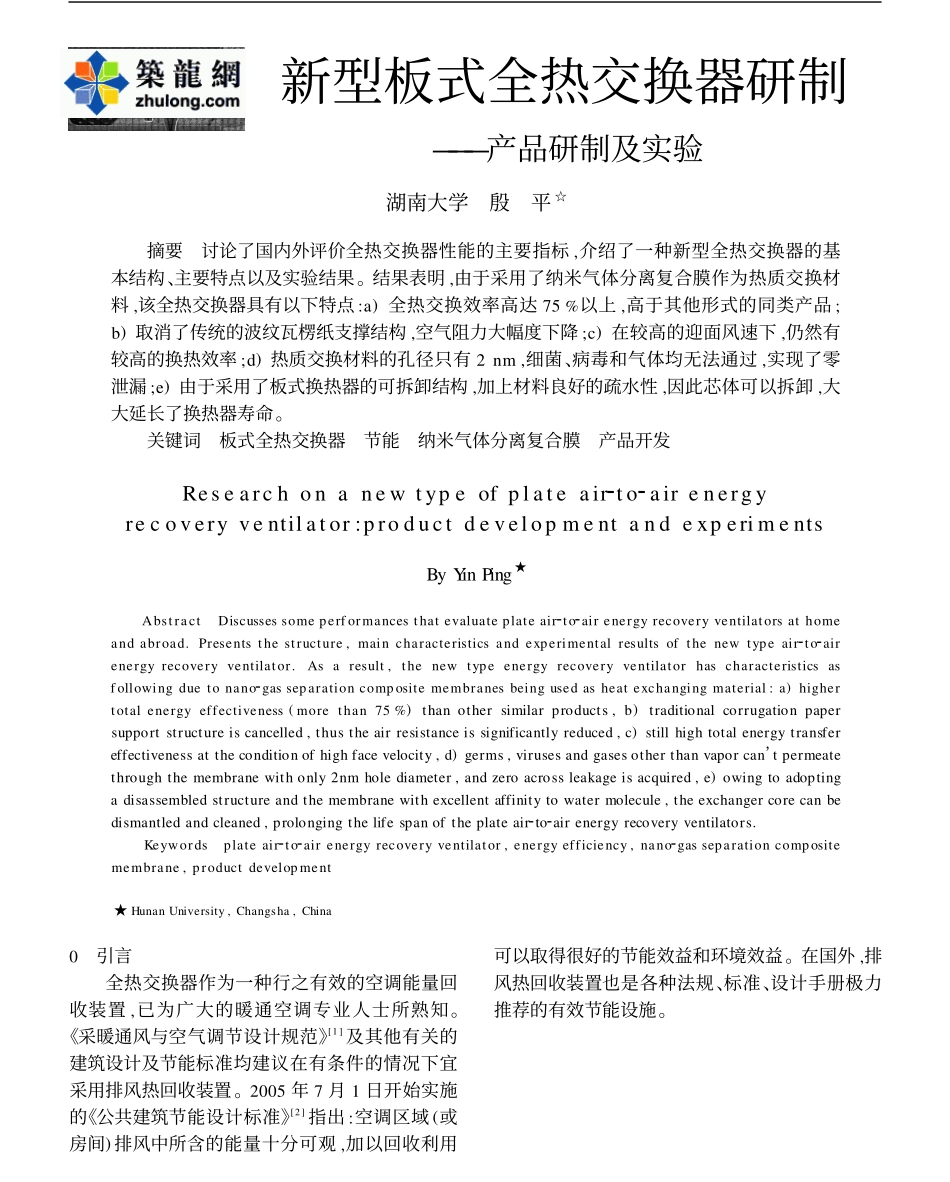

新型板式全热交换器研制———产品研制及实验湖南大学殷平☆摘要讨论了国内外评价全热交换器性能的主要指标,介绍了一种新型全热交换器的基本结构、主要特点以及实验结果。结果表明,由于采用了纳米气体分离复合膜作为热质交换材料,该全热交换器具有以下特点:a)全热交换效率高达75%以上,高于其他形式的同类产品;b)取消了传统的波纹瓦楞纸支撑结构,空气阻力大幅度下降;c)在较高的迎面风速下,仍然有较高的换热效率;d)热质交换材料的孔径只有2nm,细菌、病毒和气体均无法通过,实现了零泄漏;e)由于采用了板式换热器的可拆卸结构,加上材料良好的疏水性,因此芯体可以拆卸,大大延长了换热器寿命。关键词板式全热交换器节能纳米气体分离复合膜产品开发Researchonanewtypeofplateair2to2airenergyrecoveryventilator:productdevelopmentandexperimentsByYinPing★AbstractDiscussessomeperformancesthatevaluateplateair2to2airenergyrecoveryventilatorsathomeandabroad.Presentsthestructure,maincharacteristicsandexperimentalresultsofthenewtypeair2to2airenergyrecoveryventilator.Asaresult,thenewtypeenergyrecoveryventilatorhascharacteristicsasfollowingduetonano2gasseparationcompositemembranesbeingusedasheatexchangingmaterial:a)highertotalenergyeffectiveness(morethan75%)thanothersimilarproducts,b)traditionalcorrugationpapersupportstructureiscancelled,thustheairresistanceissignificantlyreduced,c)stillhightotalenergytransfereffectivenessattheconditionofhighfacevelocity,d)germs,virusesandgasesotherthanvaporcan’tpermeatethroughthemembranewithonly2nmholediameter,andzeroacrossleakageisacquired,e)owingtoadoptingadisassembledstructureandthemembranewithexcellentaffinitytowatermolecule,theexchangercorecanbedismantledandcleaned,prolongingthelifespanoftheplateair2to2airenergyrecoveryventilators.Keywordsplateair2to2airenergyrecoveryventilator,energyefficiency,nano2gasseparationcompositemembrane,productdevelopment★HunanUniversity,Changsha,China0引言全热交换器作为一种行之有效的空调能量回收装置,已为广大的暖通空调专业人士所熟知。《采暖通风与空气调节设计规范》[1]及其他有关的建筑设计及节能标准均建议在有条件的情况下宜采用排风热回收装置。2005年7月1日开始实施的《公共建筑节能设计标准》[2]指出:空调区域(或房间)排风中所含的能量十分可观,加以回收利用可以取得很好的节能效益和环境效益。在国外,排风热回收装置也是各种法规、标准、设计手册极力推荐的有效节能设施。·65·暖通空调HV&AC2005年第35卷第11期☆殷平,男,1944年3月生,大学,教授410012湖南省长沙市岳麓山湖南大学(0)13902250756E2mail:pingyin@vip.sina.com收稿日期:20050809©1995-2005TsinghuaTongfangOpticalDiscCo.,Ltd.Allrightsreserved.但是迄今为止,全热交换器并未得到广泛的应用,即使是在美国,其普及率也只有1%[3～4],究其原因,主要是这种空调节能装置存在以下缺陷:a)价格昂贵,回收时间过长[3～4];b)允许的迎面风速较低,导致设备体积庞大;c)效率偏低,加上厂家随意抬高热回收效率,使其失信于用户[5];d)空气阻力较大,减小了热回收的节能效果;e)泄漏引起了安全问题;f)需要较高效率的空气过滤器保护,维护管理麻烦[3];g)冬季使用时,需要有可靠的防霜措施等等。因此,国内外全热交换器的研究和开发工作一直方兴未艾。“9·11”事件和SARS疫情发生之后,由于被称为“反恐空调系统”的独立新风系统(DOAS)的迅速推广,以及政府和民间开始全面评估空调系统的安全性,因此可能实现零泄漏的板式全热交换器的研制速度大大加快。本文讨论了目前国内外有关全热交换器的评价指标,介绍了笔者研制的一种新型板式全热交换器的基本结构、主要特点和实验结果。笔者拟继续撰文阐述本课题在经济分析、国内外全热交换器水平分析、影响因素分析、热质交换材料等方面的研究成果。我国全热交换器的国家标准正在制定之中,目前可供参考和借鉴的的国外标准有文献[6～10...
