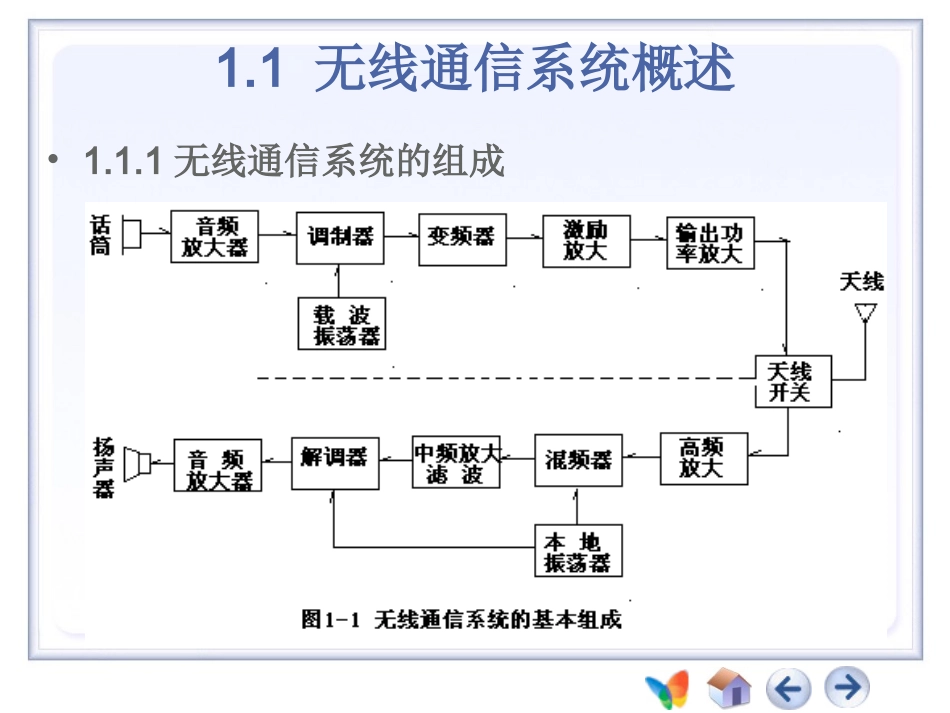

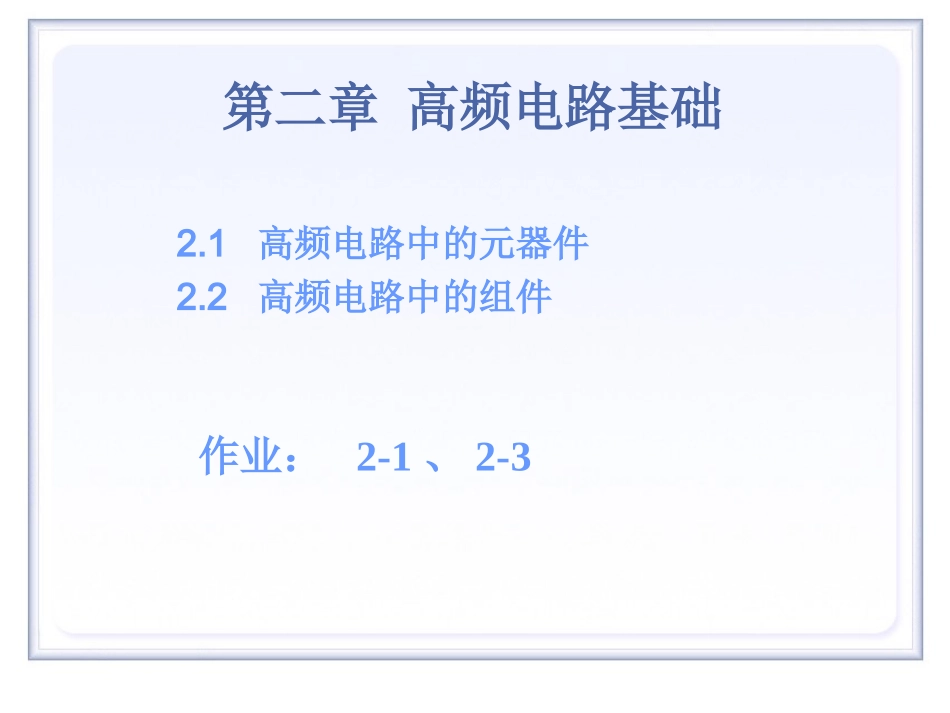

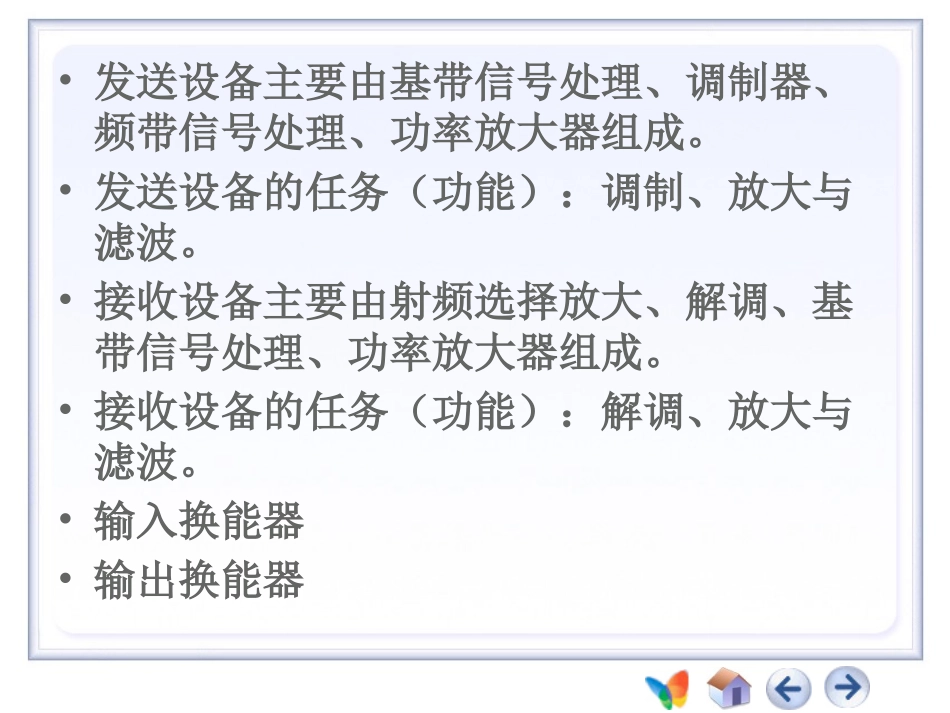

第二章高频电路基础2.1高频电路中的元器件2.2高频电路中的组件作业：2-1、2-31.1无线通信系统概述•1.1.1无线通信系统的组成•发送设备主要由基带信号处理、调制器、频带信号处理、功率放大器组成。•发送设备的任务（功能）：调制、放大与滤波。•接收设备主要由射频选择放大、解调、基带信号处理、功率放大器组成。•接收设备的任务（功能）：解调、放大与滤波。•输入换能器•输出换能器接收设备的结构•接收设备的总体结构：超外差式。有一次变频、二次变频等结构形式。•镜频抑制接收机结构•零中频式接收机结构•镜频抑制接收机原理为镜频信号频率。为有用信号频率，为载波频率，其中111211-oooooinconAconAvtconAvvvtcontconAtcontconAvttAttAvtcontconAtcontconAvooooooo11311121113112111211211112212212sinsin212sinsin21221221•零中频接收机结构优点:1.无镜频干扰；2.射频处理模块少；3.不需中频滤波器缺点：1.本振泄漏(经射频通道、天线泄漏)；2.低噪声放大器偶次谐波失真干扰；3.直流偏差（泄漏的本振经天线接收在与本振混频为零中频的直流信号，远大于信号）（用交流耦合或谐波混频消除）；4.低频闪烁噪声（场效应管较严重，频率越低越大）干扰。1.1.2无线通信系统的类型按系统中关键部分的不同特性分类：•按工作频段分：中波、短波、超短波、微波和卫星等通信系统。•按通信方式分：（全）双工、半双工和单工方式。•按调制方式分：调幅、调频、调相和混合调制。•按传送的消息的类型分：模拟和数字通信。还有其它分类：•移动和固定•专用和公用、军用和民用•频分多址和时分多址、码分多址、空分多址•陆地、空中、海上、航天1.2信号、频谱与调制高频电路中要处理的无线电信号主要有三种：基带（消息）信号、高频载波信号和已调信号。主要有时间特性、频率特性、频谱特性、调制特性和传播特性。•时间特性：各种信号波形，电参量随时间而变化。•频谱特性：频谱图，或谐波分析。信号包含各种不同频率正弦信号的幅度大小。•频率特性：任何信号都具有一定的频率或波长，也都具有一定的频率范围（带宽）。•调制特性：信号要远距离传输都必需经过调制，特别是无线传输。•传播特性：无线通信的传播媒质主要是自由空间。不同的频率，有不同的传播方式。1.时间特性无线电信号（电流或电压）的幅度随时间的变化关系。表现为周期性或非周期性，连续变化或不连续变化，等等。2.频谱特性非单一频率的信号（非正弦信号，如脉冲信号），都包含不同的频率分量，有特定的频谱结构。表现为连续或不连续特点。占据一定的宽度。如：语音的频谱宽度约为100~6000Hz，图像的频谱宽度约为0~6MHz。3.频率特性任何信号都具有一定的频率或波长。在自由空间，频率和波长有如下关系：Tfctsv(力学公式)应当指出，不同频段的信号具有不同的分析与实现方法，对于米波（超短波或甚高频）以上信号，通常用集总（中）参数的方法来分析与实现；对于米波一下的信号一般用分布参数的方法来分析与实现。4.传播特性依据无线电信号的频段或波长，其传播方式、传播距离及传播特点有所不同。电波传播方式：直射（视距）、绕射（地波）、散射（空间波）、折射（不同介质）、反射（天波）。广播发射方式：地波、天波、空间波。中、低频（中、长波）-----地波方式绕射传播。波长越长，吸收损耗越少。短波波段----天波方式沿电离层反射传播。频率越高电离层吸收越少，但越容易穿透电离层。超短波以上（甚高频VHF）----空间波方式直射传播。5.调制特性调制特性在无线电通信中的作用是至关重要的。无线电辐射是通过天线向外辐射，天线的尺寸与波长相适应，信号通过调制到很高的频率上，通过较小的天线有效的辐射到空间，形成电磁波辐射。调制的另一个作用是，实现信道的复用，提高信道的利用率。数字调制还能实现抗干扰、纠错和保密功能。调制分为模拟和数字调制。调制分为...
