八年级科学上册 第四章 电路探秘总复习课件 浙教版VIP专享

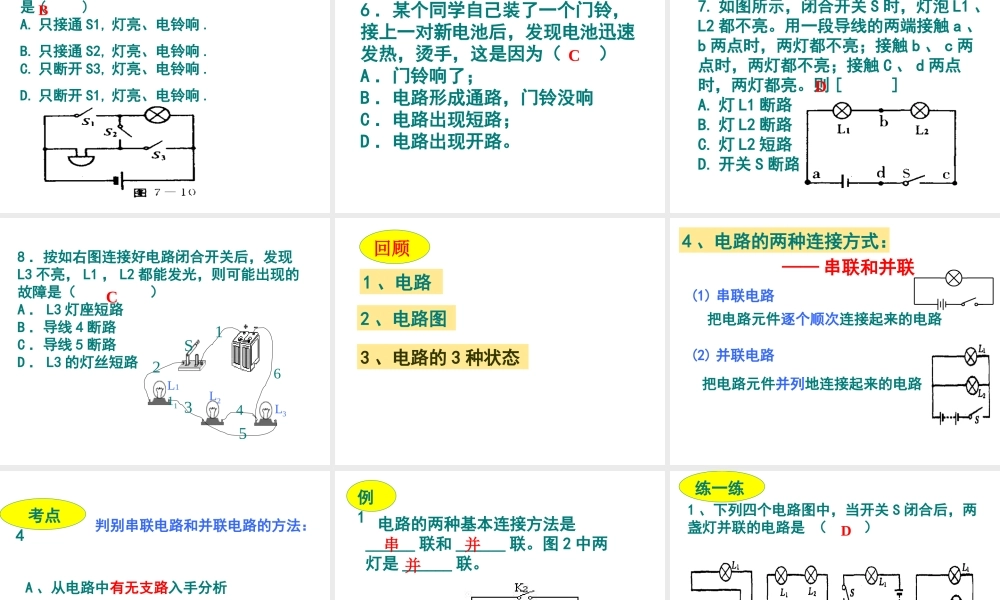

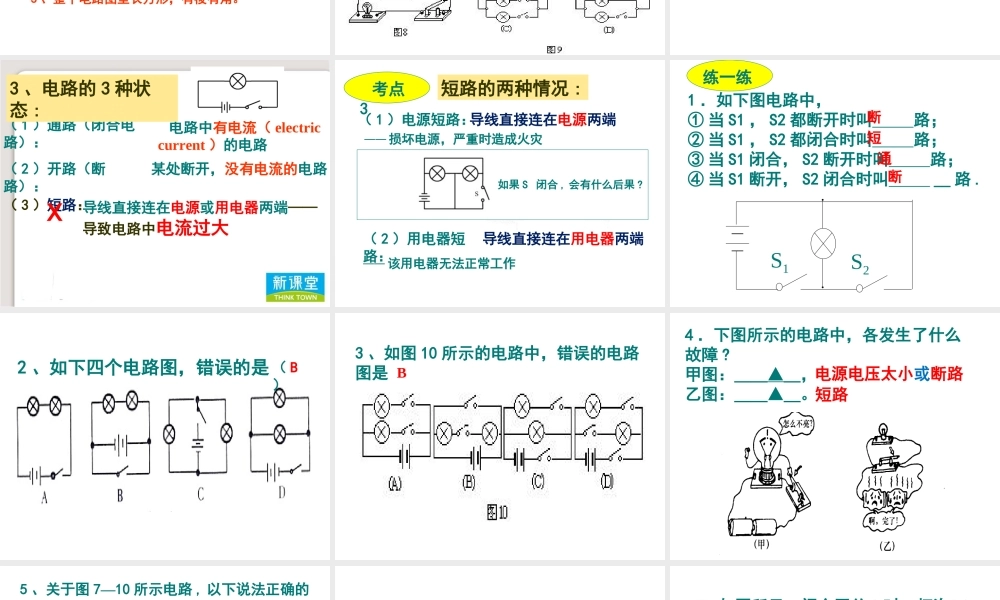

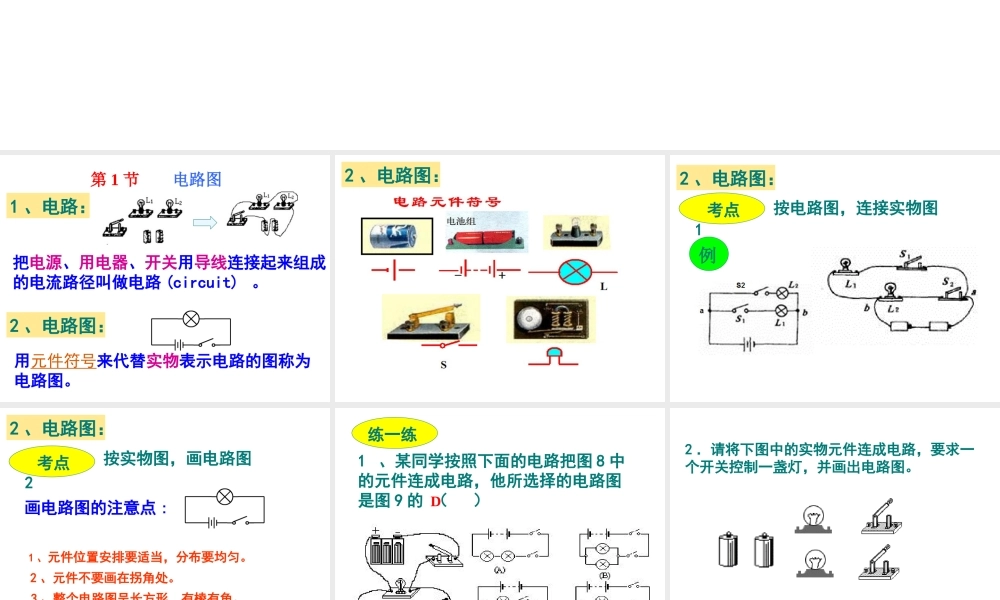

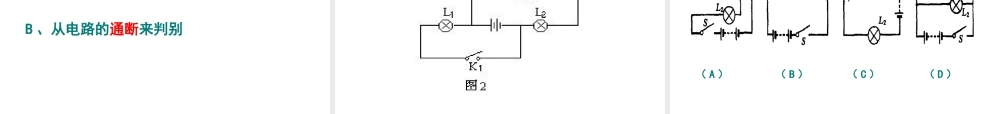

1 、电路：把电源、用电器、开关用导线连接起来组成的电流路径叫做电路 (circuit) 。第 1 节 电路图2 、电路图：用元件符号来代替实物表示电路的图称为电路图。2 、电路图：2 、电路图： 考点1按电路图，连接实物图例2 、电路图：画电路图的注意点 : 考点2按实物图，画电路图1 、元件位置安排要适当，分布要均匀。2 、元件不要画在拐角处。3 、整个电路图呈长方形，有棱有角。1 、某同学按照下面的电路把图 8 中的元件连成电路，他所选择的电路图是图 9 的 （ ）练一练D2 ．请将下图中的实物元件连成电路，要求一个开关控制一盏灯，并画出电路图。 （ 1 ）通路（闭合电路）： 电路中有电流（ electric current ）的电路（ 2 ）开路（断路）： 某处断开，没有电流的电路（ 3 ）短路：导线直接连在电源或用电器两端——导致电路中电流过大3 、电路的 3 种状态 :ⅹ短路的两种情况 :（ 1 ）电源短路：导线直接连在电源两端（ 2 ）用电器短路：导线直接连在用电器两端—— 该用电器无法正常工作—— 损坏电源，严重时造成火灾如果 S 闭合 , 会有什么后果 ? 考点31 ．如下图电路中，① 当 S1 ， S2 都断开时叫 路；② 当 S1 ， S2 都闭合时叫 路；③ 当 S1 闭合， S2 断开时叫 路；④ 当 S1 断开， S2 闭合时叫 __ 路 .S1S2练一练断短通断2 、如下四个电路图，错误的是 （ B）3 、如图 10 所示的电路中，错误的电路图是 B4 ．下图所示的电路中，各发生了什么故障 ?甲图：＿＿▲＿，乙图：＿＿▲＿。 电源电压太小或断路短路5 、关于图 7—10 所示电路 , 以下说法正确的是 ( )A. 只接通 S1, 灯亮、电铃响 . B. 只接通 S2, 灯亮、电铃响 . C. 只断开 S3, 灯亮、电铃响 . D. 只断开 S1, 灯亮、电铃响 .B6 ．某个同学自己装了一个门铃，接上一对新电池后，发现电池迅速发热，烫手，这是因为（ ）A ．门铃响了； B ．电路形成通路，门铃没响C ．电路出现短路； D ．电路出现开路。C7. 如图所示，闭合开关 S 时，灯泡 L1 、L2 都不亮。用一段导线的两端接触 a 、b 两点时，两灯都不亮；接触 b 、 c 两点时，两灯都不亮；接触 C 、 d 两点时，两灯都亮。则 [ ]A. 灯 L1 断路 B. 灯 L2 断路 C. 灯 L2 短路 D. 开关 S 断路D8 ．按如右图连接好电路闭合开关后，发现L3 不亮， L1 ， L2 都...
