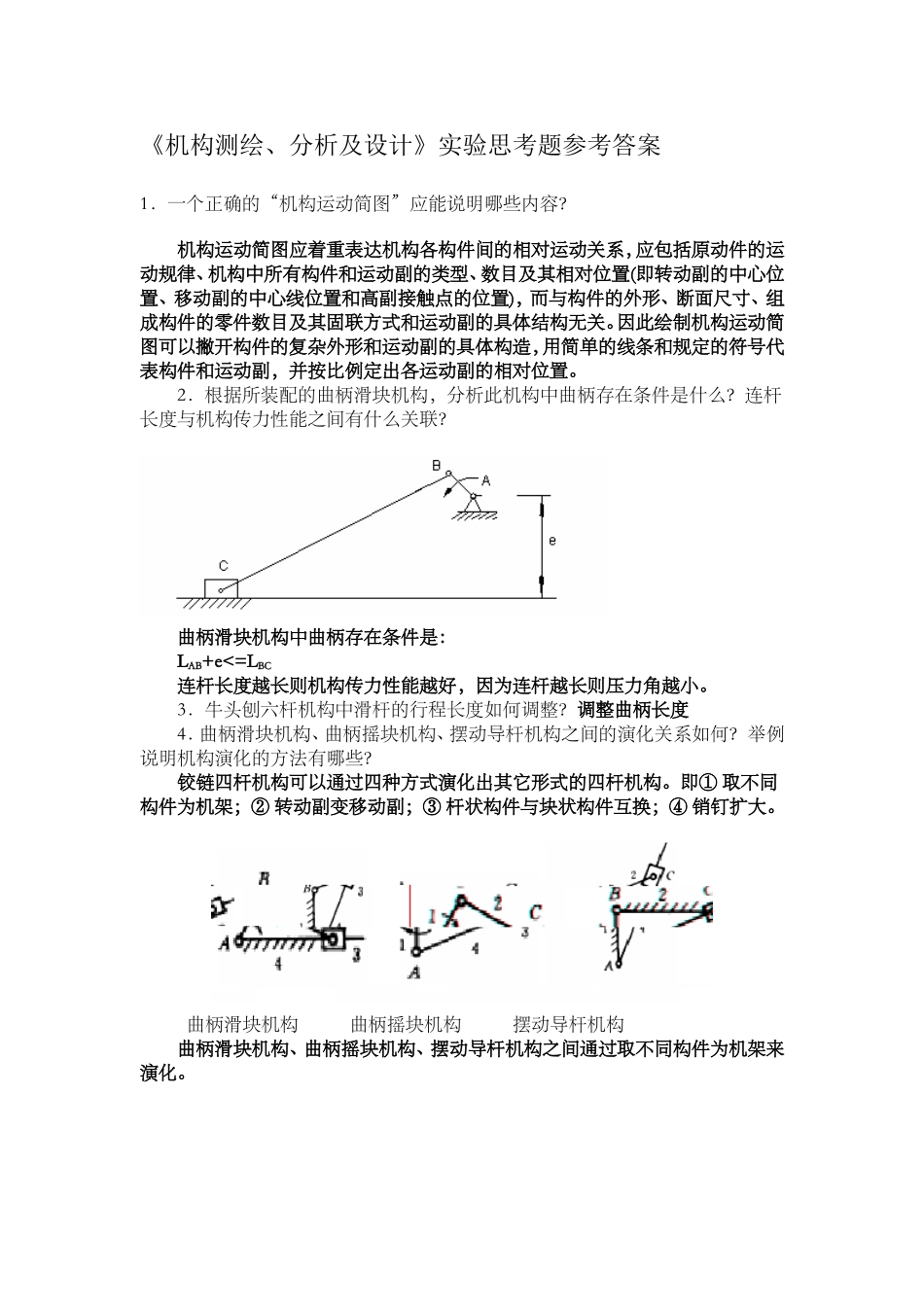

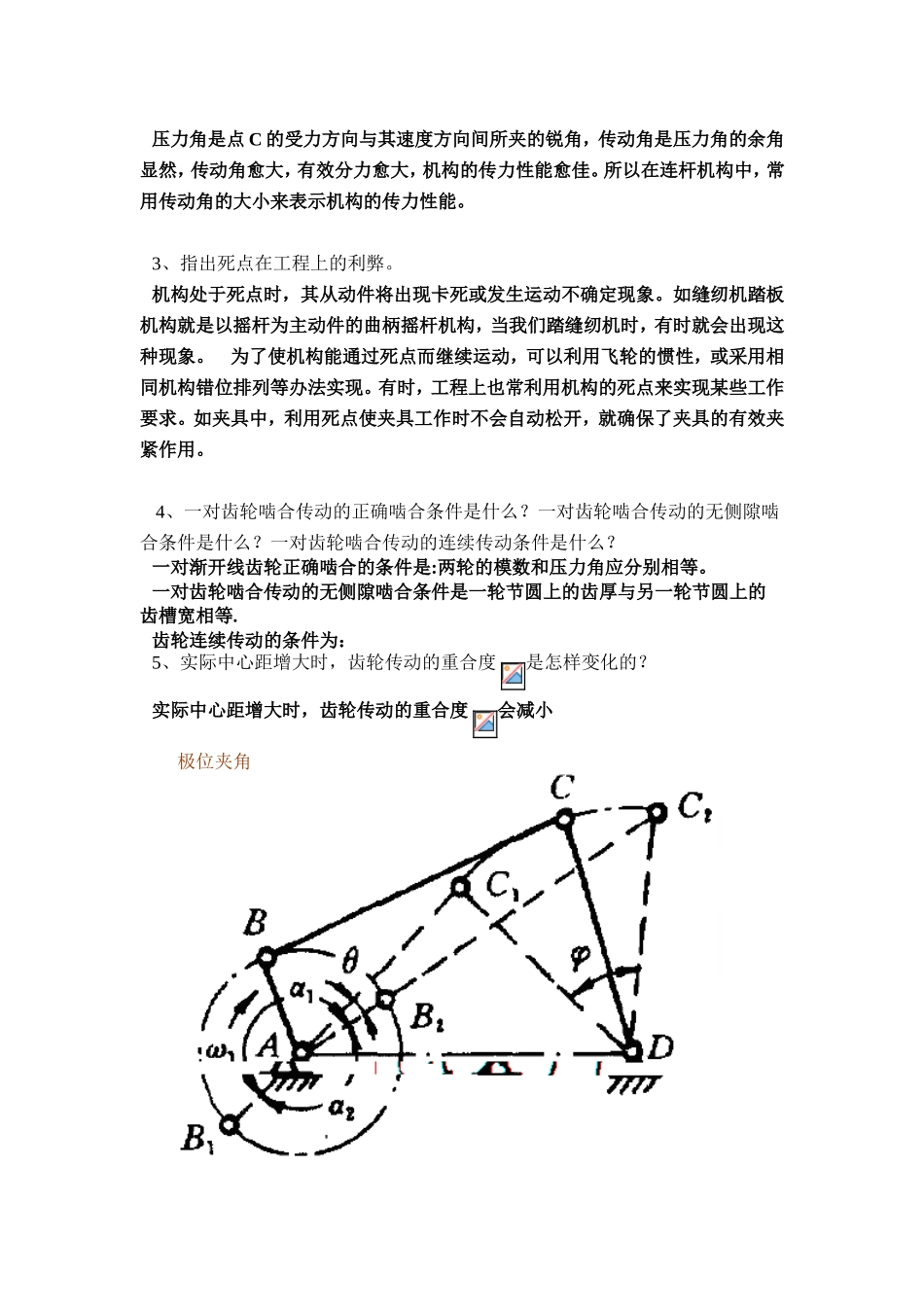

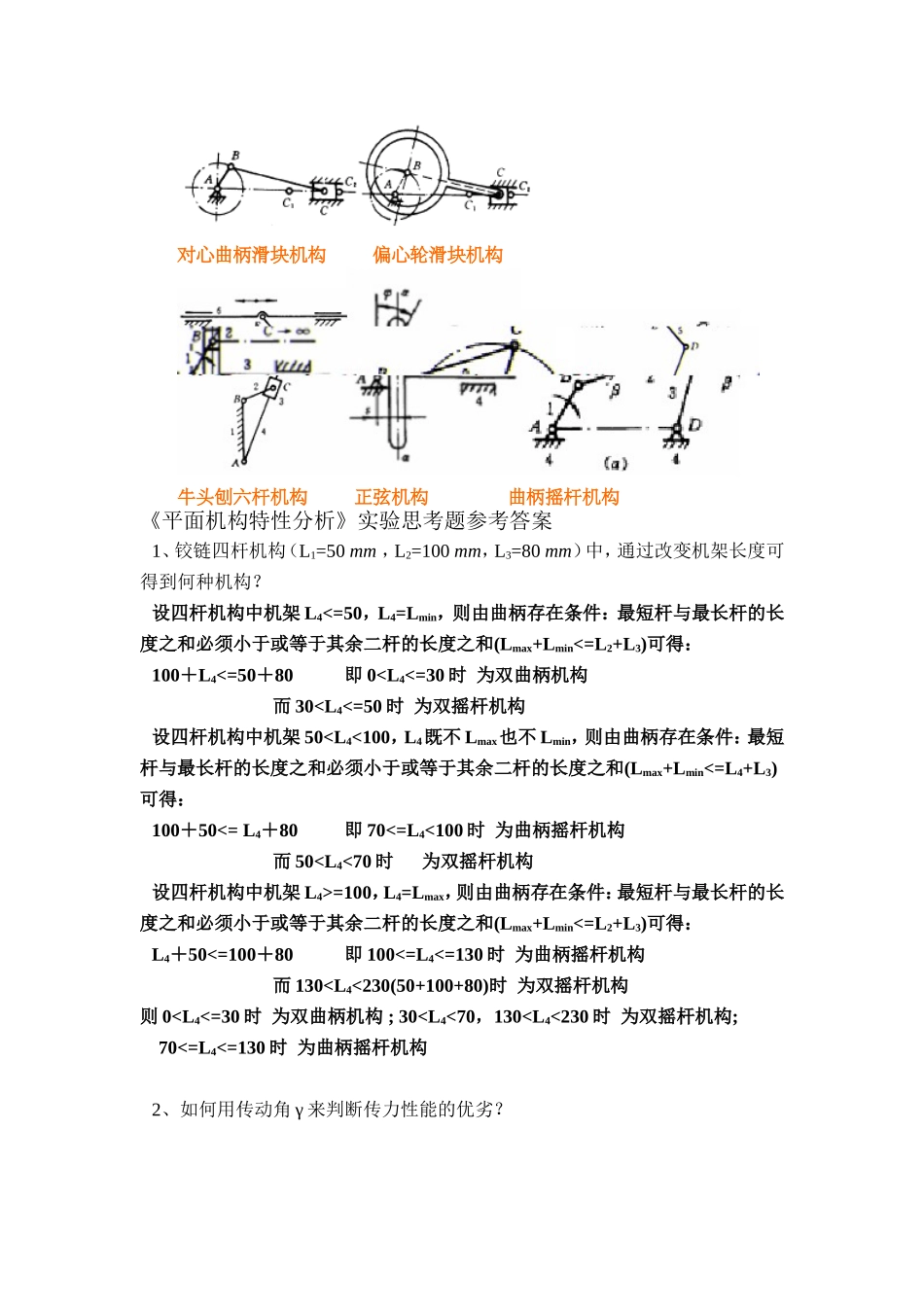

《机构测绘、分析及设计》实验思考题参考答案1．一个正确的“机构运动简图”应能说明哪些内容？机构运动简图应着重表达机构各构件间的相对运动关系，应包括原动件的运动规律、机构中所有构件和运动副的类型、数目及其相对位置(即转动副的中心位置、移动副的中心线位置和高副接触点的位置)，而与构件的外形、断面尺寸、组成构件的零件数目及其固联方式和运动副的具体结构无关。因此绘制机构运动简图可以撇开构件的复杂外形和运动副的具体构造，用简单的线条和规定的符号代表构件和运动副，并按比例定出各运动副的相对位置。2．根据所装配的曲柄滑块机构，分析此机构中曲柄存在条件是什么？连杆长度与机构传力性能之间有什么关联？曲柄滑块机构中曲柄存在条件是：LAB+e<=LBC连杆长度越长则机构传力性能越好，因为连杆越长则压力角越小。3．牛头刨六杆机构中滑杆的行程长度如何调整？调整曲柄长度4．曲柄滑块机构、曲柄摇块机构、摆动导杆机构之间的演化关系如何？举例说明机构演化的方法有哪些？铰链四杆机构可以通过四种方式演化出其它形式的四杆机构。即①取不同构件为机架；②转动副变移动副；③杆状构件与块状构件互换；④销钉扩大。曲柄滑块机构曲柄摇块机构摆动导杆机构曲柄滑块机构、曲柄摇块机构、摆动导杆机构之间通过取不同构件为机架来演化。对心曲柄滑块机构偏心轮滑块机构牛头刨六杆机构正弦机构曲柄摇杆机构《平面机构特性分析》实验思考题参考答案1、铰链四杆机构（L1=50mm，L2=100mm，L3=80mm）中，通过改变机架长度可得到何种机构？设四杆机构中机架L4<=50，L4=Lmin，则由曲柄存在条件：最短杆与最长杆的长度之和必须小于或等于其余二杆的长度之和(Lmax+Lmin<=L2+L3)可得：100＋L4<=50＋80即0=100，L4=Lmax，则由曲柄存在条件：最短杆与最长杆的长度之和必须小于或等于其余二杆的长度之和(Lmax+Lmin<=L2+L3)可得：L4＋50<=100＋80即100<=L4<=130时为曲柄摇杆机构而130
