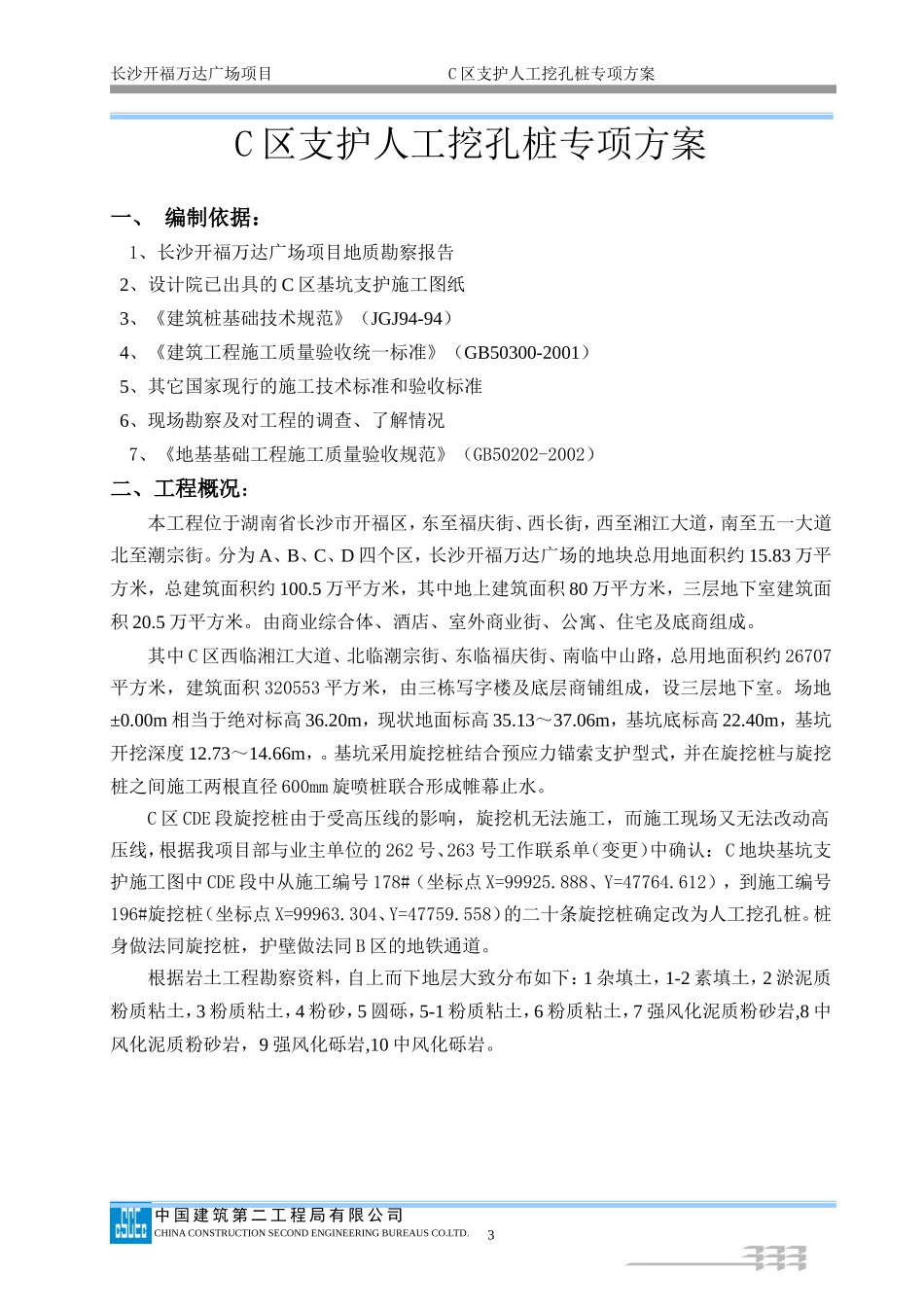

中国建筑第二工程局有限公司CHINACONSTRUCTIONSECONDENGINEERINGBUREAUSCO.LTD.长沙开福万达广场项目C区支护人工挖孔桩专项方案1中国建筑第二工程局有限公司CHINACONSTRUCTIONSECONDENGINEERINGBUREAUSCO.LTD.长沙开福万达广场项目C区支护人工挖孔桩专项方案2中国建筑第二工程局有限公司CHINACONSTRUCTIONSECONDENGINEERINGBUREAUSCO.LTD.长沙开福万达广场项目C区支护人工挖孔桩专项方案C区支护人工挖孔桩专项方案一、编制依据：1、长沙开福万达广场项目地质勘察报告2、设计院已出具的C区基坑支护施工图纸3、《建筑桩基础技术规范》（JGJ94-94）4、《建筑工程施工质量验收统一标准》（GB50300-2001）5、其它国家现行的施工技术标准和验收标准6、现场勘察及对工程的调查、了解情况7、《地基基础工程施工质量验收规范》（GB50202-2002）二、工程概况：本工程位于湖南省长沙市开福区，东至福庆街、西长街，西至湘江大道，南至五一大道北至潮宗街。分为A、B、C、D四个区，长沙开福万达广场的地块总用地面积约15.83万平方米，总建筑面积约100.5万平方米，其中地上建筑面积80万平方米，三层地下室建筑面积20.5万平方米。由商业综合体、酒店、室外商业街、公寓、住宅及底商组成。其中C区西临湘江大道、北临潮宗街、东临福庆街、南临中山路，总用地面积约26707平方米，建筑面积320553平方米，由三栋写字楼及底层商铺组成，设三层地下室。场地±0.00m相当于绝对标高36.20m，现状地面标高35.13～37.06m，基坑底标高22.40m，基坑开挖深度12.73～14.66m，。基坑采用旋挖桩结合预应力锚索支护型式，并在旋挖桩与旋挖桩之间施工两根直径600mm旋喷桩联合形成帷幕止水。C区CDE段旋挖桩由于受高压线的影响，旋挖机无法施工，而施工现场又无法改动高压线，根据我项目部与业主单位的262号、263号工作联系单（变更）中确认：C地块基坑支护施工图中CDE段中从施工编号178#（坐标点X=99925.888、Y=47764.612），到施工编号196#旋挖桩（坐标点X=99963.304、Y=47759.558）的二十条旋挖桩确定改为人工挖孔桩。桩身做法同旋挖桩，护壁做法同B区的地铁通道。根据岩土工程勘察资料，自上而下地层大致分布如下：1杂填土，1-2素填土，2淤泥质粉质粘土，3粉质粘土，4粉砂，5圆砾，5-1粉质粘土，6粉质粘土，7强风化泥质粉砂岩,8中风化泥质粉砂岩，9强风化砾岩,10中风化砾岩。3中国建筑第二工程局有限公司CHINACONSTRUCTIONSECONDENGINEERINGBUREAUSCO.LTD.长沙开福万达广场项目C区支护人工挖孔桩专项方案三、施工准备：1、材料及主要机具：护壁采用的混凝土强度等级同桩身；桩身混凝土强度等级采用C25混凝土。钢筋：钢筋的级别、直径、长度必须符合设计要求，并有出厂证明书及复试报告。机具一般应备有垂直运输架、卷扬机组或电动葫芦、手推车或翻斗车、镐、鍬、手铲、钎、线坠、定滑轮组、导向滑轮组、混凝土搅拌机、吊桶、溜槽、导管、振捣棒、插钎、粗麻绳、钢丝绳、安全活动盖板、防水照明灯（低压36V、100W），电焊机、通风及供氧设备、扬程水泵、木辘轳、活动爬梯、安全帽、安全带、有毒气体监测仪、防毒面具、氧气包等。模板：组合式钢模，弧形工具式钢模两块（或四块）拼装。卡具、挂钩和零配件。木板、木方，10号或12号槽钢等。2、作业条件：1）现场场地正在平整，排水设施已经齐备，施工临时用水、用电已经到位；2）施工图已经提供到位；3）挖孔桩定位图到现场后，立即组织放线定位，并做约200mm高环形桩口，然后在上面定出十字交叉线，并用红油漆做好标记；4）对桩位坐标进行了复核；桩段CD段DE段桩位编号194#——196#178#——193#桩底标高12.4米14.4米理论桩身长度22.5米21米桩径1200㎜1200㎜桩芯混凝土标号C25C25桩间距2000㎜2000㎜主筋30C2529C25主筋入冠梁550㎜550㎜箍筋A10@200A10@200内加强筋B20@1500B20@1500护壁厚度150㎜150㎜护壁混凝土标号C25C25纵向钢筋A6.5@250A6.5@250纵筋上下搭接350㎜350㎜环向钢筋A6.5@200A6.5@200环筋水平搭接200㎜200㎜4中国建筑第二工程局有限公司CHINACONSTRUCTIONSECONDENGINEERINGBUREAUSCO.LTD.长沙开福万达广场项目C区支护人工挖孔桩专项方案5）施工前应由专业分...
