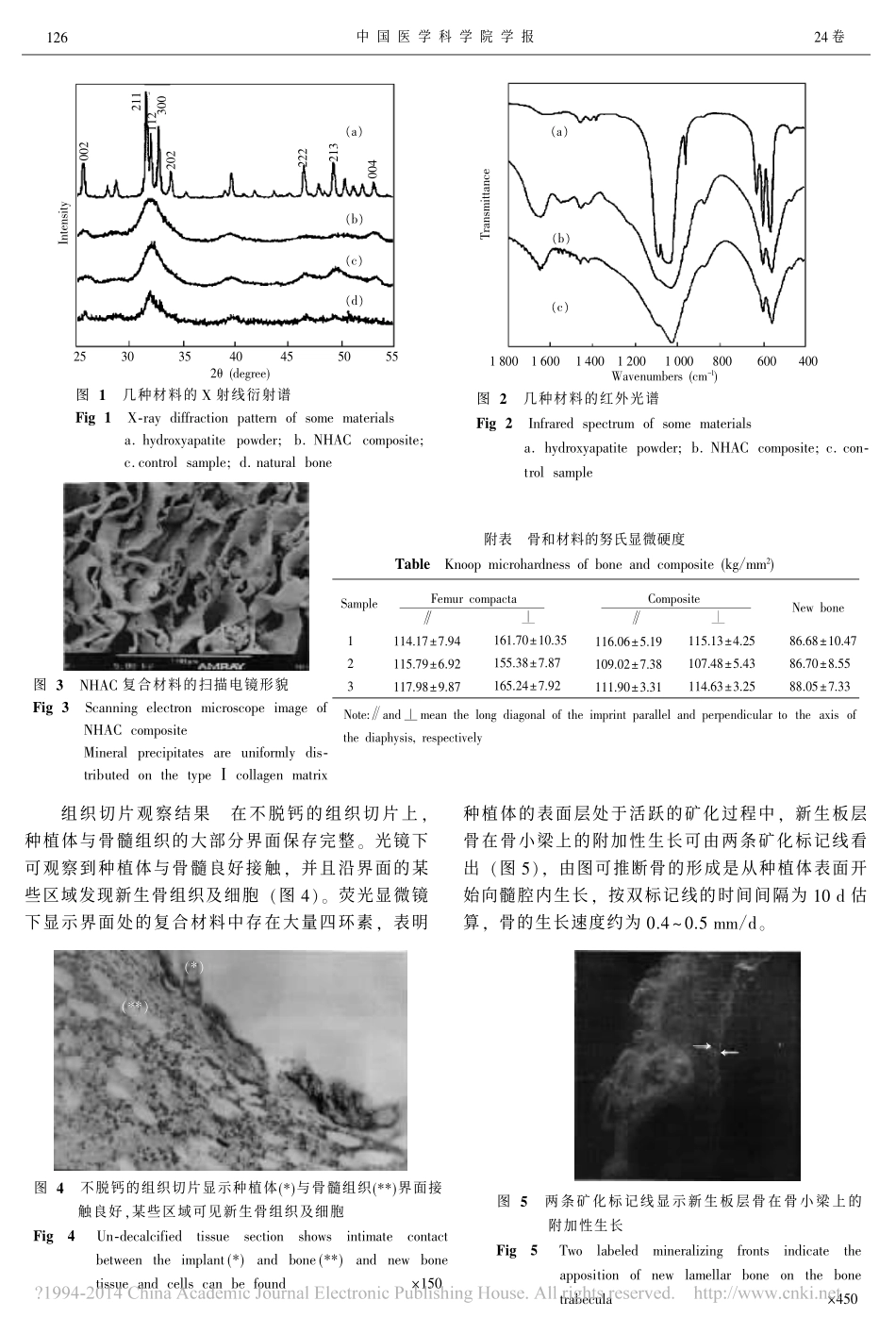

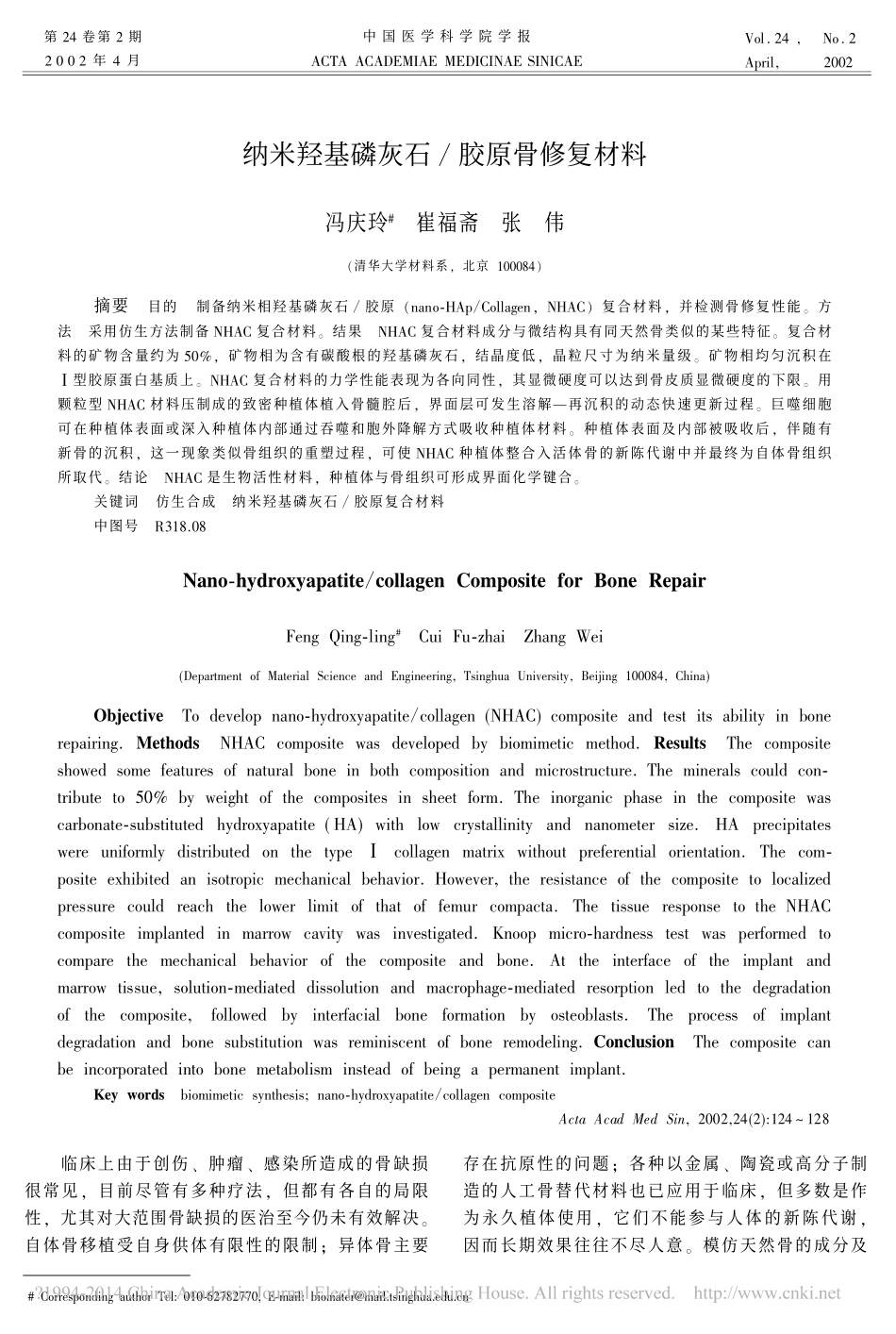

纳米羟基磷灰石!胶原骨修复材料冯庆玲!崔福斋张伟!清华大学材料系"北京"#$$%&#摘要目的制备纳米相羟基磷灰石!胶原!’(’)!*+,!-)..(/0’"1*+-$复合材料"并检测骨修复性能%方法采用仿生方法制备1*+-复合材料%结果1*+-复合材料成分与微结构具有同天然骨类似的某些特征%复合材料的矿物含量约为2$3"矿物相为含有碳酸根的羟基磷灰石"结晶度低"晶粒尺寸为纳米量级%矿物相均匀沉积在!型胶原蛋白基质上%1*+-复合材料的力学性能表现为各向同性"其显微硬度可以达到骨皮质显微硬度的下限%用颗粒型1*+-材料压制成的致密种植体植入骨髓腔后"界面层可发生溶解&再沉积的动态快速更新过程%巨噬细胞可在种植体表面或深入种植体内部通过吞噬和胞外降解方式吸收种植体材料%种植体表面及内部被吸收后"伴随有新骨的沉积"这一现象类似骨组织的重塑过程"可使1*+-种植体整合入活体骨的新陈代谢中并最终为自体骨组织所取代%结论1*+-是生物活性材料"种植体与骨组织可形成界面化学键合%关键词仿生合成纳米羟基磷灰石!胶原复合材料中图号45"%6$%!"#$!%&’($)&"*"+,+-!.$//"0-#1$2*$3,+-4$(5$#-6-*",(70’/89’/!.9’/:-;97;!<=(9>=(’/?09@A0,(BCD0’C)EF(C0B9(.GH90’H0(’IJ’/9’00B9’/KLM9’/=;(N’9O0BM9CPKQ09R9’/"$$$%&K-=9’(S789-.+,:-L)I0O0.),’(’)!=PIB)TP(,(C9C0!H)..(/0’@1*+-UH)D,)M9C0(’IC0MC9CM(V9.9CP9’V)’0B0,(9B9’/6;-+%$’31*+-H)D,)M9C0W(MI0O0.),0IVPV9)D9D0C9HD0C=)I66-3$(’3V9)D9D0C9HMP’C=0M9M[’(’)!=PIB)TP(,(C9C0!H)..(/0’H)D,)M9C0!"#$%"&’()’*+,X\$$\X\&@\U]"\&^"\%临床上由于创伤’肿瘤’感染所造成的骨缺损很常见"目前尽管有多种疗法"但都有各自的局限性"尤其对大范围骨缺损的医治至今仍未有效解决%自体骨移植受自身供体有限性的限制(异体骨主要存在抗原性的问题(各种以金属’陶瓷或高分子制造的人工骨替代材料也已应用于临床"但多数是作为永久植体使用"它们不能参与人体的新陈代谢"因而长期效果往往不尽人意%模仿天然骨的成分及!-)BB0M,)’I9’/(;C=)BL0.]$"$!_\‘%\‘‘$XJ!D(9.]V9)D(C0BaD(9.6CM9’/=;(60I;6H’中国医学科学院学报+-L++-+AJFb+JFJAb-b1+JGb1b-+Jc).6\&X1)6\+,B9.X\$$\第\&卷第\期\$$\年&月结构特征制造的骨替代材料!可为细胞提供与天然骨相类似的微环境!这有助于骨系细胞的粘附"增殖及功能发挥!这种材料不仅可直接作为骨缺损修复材料!也是优异的骨组织工程载体材料#在本实验室前期研究的基础上!并结合有机模板调制矿化等生物矿化机制的研究!"#$%!仿生合成了纳米相羟基磷灰石!胶原&’()*+复合骨替代材料$以提纯并去抗原的!型胶原为模板!在钙,磷盐溶液中调制矿化而获得的复合材料!具有天然骨的部分微结构特征!矿物相为含有碳酸根的纳米晶羟基磷灰石!其-光衍射谱与天然骨基本相...
