液压传动试卷②(含答案)VIP免费

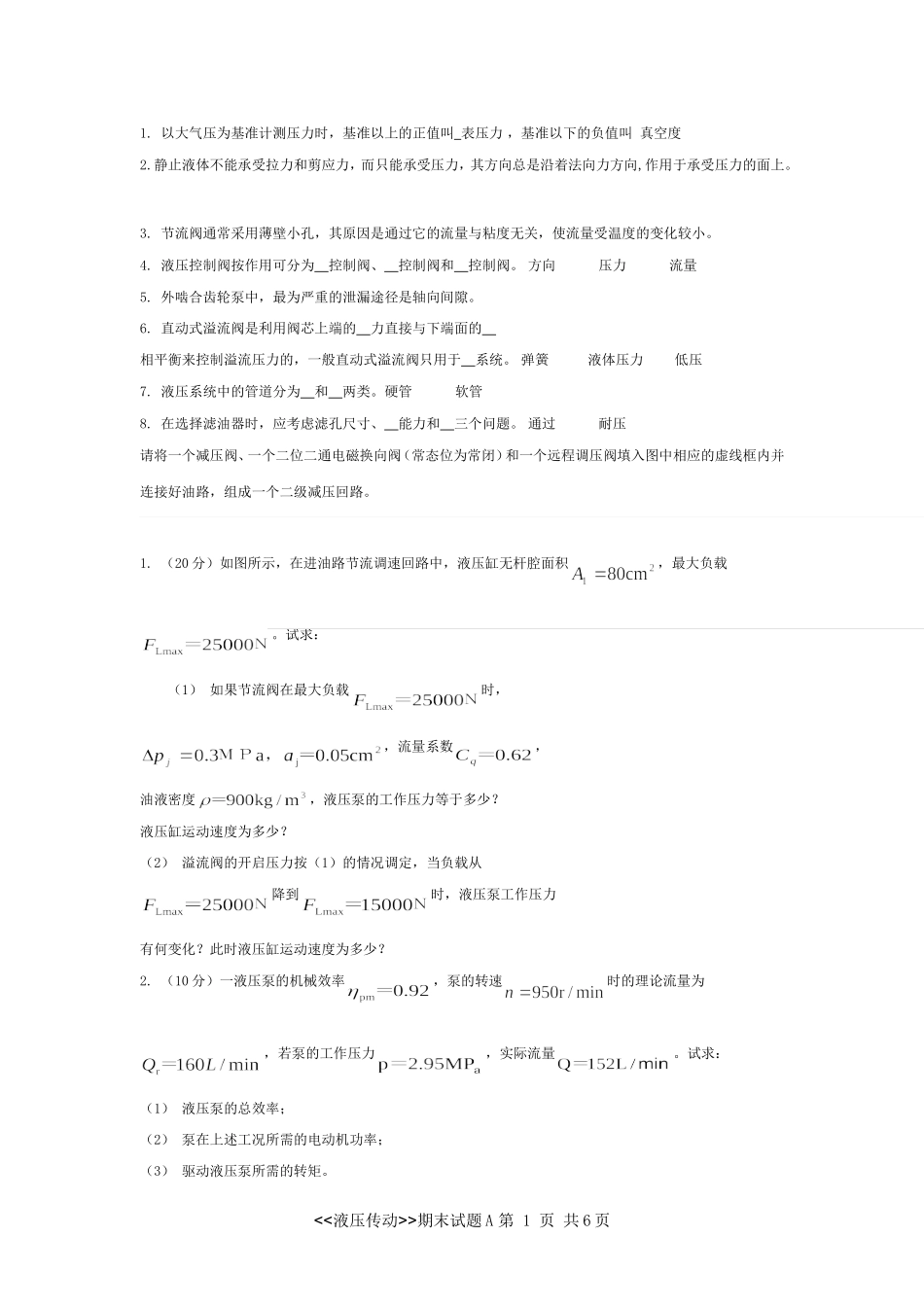

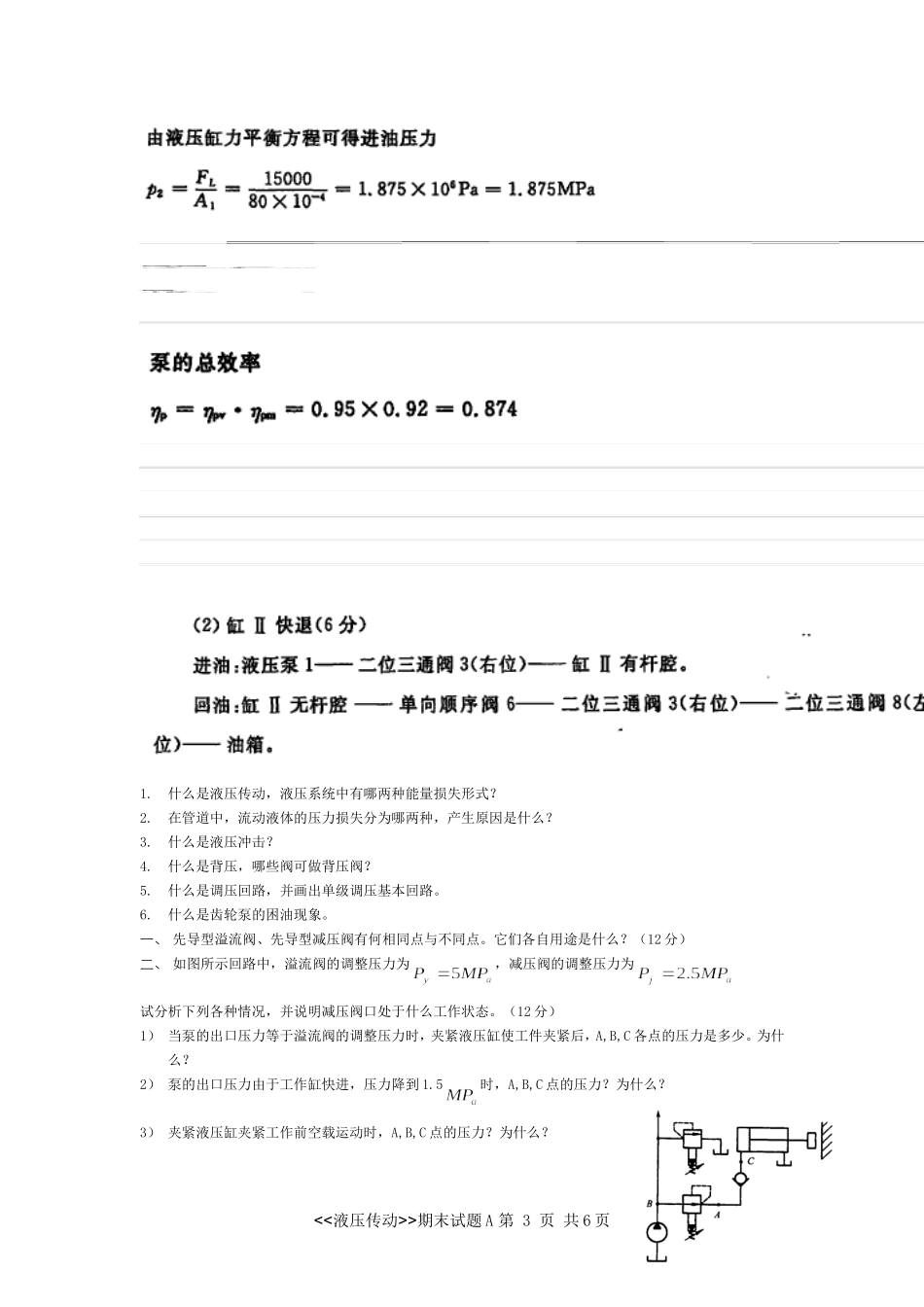

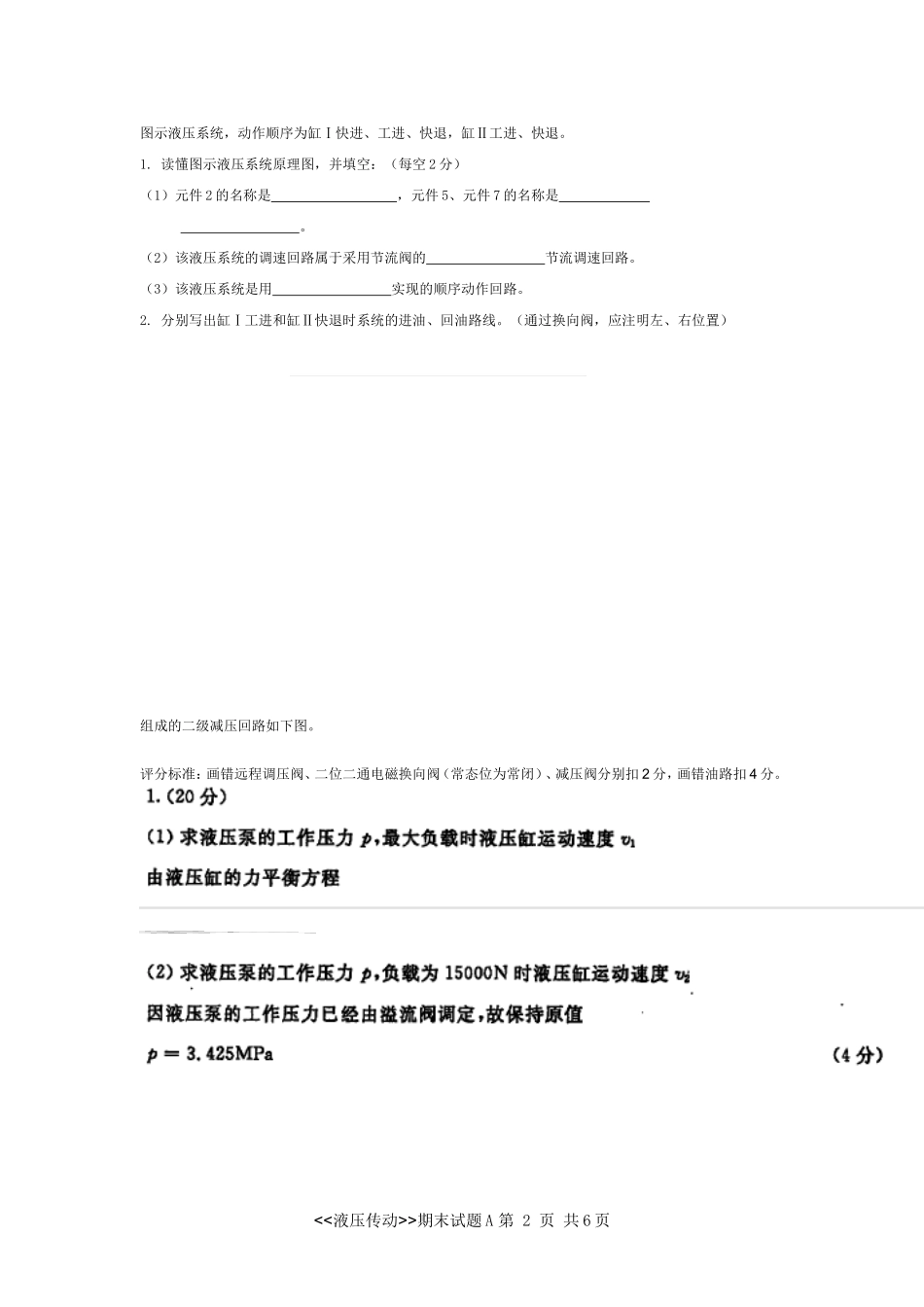

1.以大气压为基准计测压力时，基准以上的正值叫表压力，基准以下的负值叫真空度2.静止液体不能承受拉力和剪应力，而只能承受压力，其方向总是沿着法向力方向,作用于承受压力的面上。3.节流阀通常采用薄壁小孔，其原因是通过它的流量与粘度无关，使流量受温度的变化较小。4.液压控制阀按作用可分为控制阀、控制阀和控制阀。方向压力流量5.外啮合齿轮泵中，最为严重的泄漏途径是轴向间隙。6.直动式溢流阀是利用阀芯上端的力直接与下端面的相平衡来控制溢流压力的，一般直动式溢流阀只用于系统。弹簧液体压力低压7.液压系统中的管道分为和两类。硬管软管8.在选择滤油器时，应考虑滤孔尺寸、能力和三个问题。通过耐压请将一个减压阀、一个二位二通电磁换向阀（常态位为常闭）和一个远程调压阀填入图中相应的虚线框内并连接好油路，组成一个二级减压回路。1.（20分）如图所示，在进油路节流调速回路中，液压缸无杆腔面积，最大负载。试求：（1）如果节流阀在最大负载时，，流量系数，油液密度，液压泵的工作压力等于多少？液压缸运动速度为多少？（2）溢流阀的开启压力按（1）的情况调定，当负载从降到时，液压泵工作压力有何变化？此时液压缸运动速度为多少？2.（10分）一液压泵的机械效率，泵的转速时的理论流量为，若泵的工作压力，实际流量。试求：（1）液压泵的总效率；（2）泵在上述工况所需的电动机功率；（3）驱动液压泵所需的转矩。<<液压传动>>期末试题A第1页共6页图示液压系统，动作顺序为缸Ⅰ快进、工进、快退，缸Ⅱ工进、快退。1.读懂图示液压系统原理图，并填空：（每空2分）（1）元件2的名称是，元件5、元件7的名称是。（2）该液压系统的调速回路属于采用节流阀的节流调速回路。（3）该液压系统是用实现的顺序动作回路。2.分别写出缸Ⅰ工进和缸Ⅱ快退时系统的进油、回油路线。（通过换向阀，应注明左、右位置）组成的二级减压回路如下图。评分标准：画错远程调压阀、二位二通电磁换向阀（常态位为常闭）、减压阀分别扣2分，画错油路扣4分。<<液压传动>>期末试题A第2页共6页1.什么是液压传动，液压系统中有哪两种能量损失形式？2.在管道中，流动液体的压力损失分为哪两种，产生原因是什么？3.什么是液压冲击？4.什么是背压，哪些阀可做背压阀？5.什么是调压回路，并画出单级调压基本回路。6.什么是齿轮泵的困油现象。一、先导型溢流阀、先导型减压阀有何相同点与不同点。它们各自用途是什么？（12分）二、如图所示回路中，溢流阀的调整压力为，减压阀的调整压力为试分析下列各种情况，并说明减压阀口处于什么工作状态。（12分）1）当泵的出口压力等于溢流阀的调整压力时，夹紧液压缸使工件夹紧后，A,B,C各点的压力是多少。为什么？2）泵的出口压力由于工作缸快进，压力降到1.5时，A,B,C点的压力？为什么？3）夹紧液压缸夹紧工作前空载运动时，A,B,C点的压力？为什么？<<液压传动>>期末试题A第3页共6页四、（12分）如图所示，已知液压泵的流量q＝32L/min，吸油管内径d＝20mm，液压泵安装高度h＝500mm，液压油的运动粘度ν＝20×10-6m/s，密度ρ=900Kg/m3，(g取10m/s2),不计压力损失，试求：1、油液在吸油管中的流动速度？（4分）2、油液在吸油管中的流态？（4分）3、泵吸油口（Ⅱ—Ⅱ截面）处的真空度？（4分）五、（12）某液压马达的排量VM=250mL/r，入口压力为10.5Mpa，出口压力为0.5Mpa，其总效率ηM=0.9，容积效率ηMV=0.93.当输入流量为25L/min时，求1、液马达的输出转速nM（r/min）；（4分）2、液压马达的输出转矩TM（Nm）；（4分）3、液压马达的输出功率PM（KW）；（4分）六、已知液压泵的额定压力为，额定流量，忽略各管道压力损失，说明图示情况下，压力表显示分别是多少。（12分）七、在图示系统中，液压缸完成差动快进——工进——快退——停止，工作循环。（16分）1．绘出电磁铁动作顺序表2.若溢流阀的调定压力，节流阀流量系数，油液密度负载=30000N，节流阀开口面积,求液压缸的工进速度（）<<液压传动>>期末试题A第4页共6页一、简答题1.以液压油为工作介质，依靠密封容积的变化，来实现能量转换和传递的一种传动方式。其能量损失有压力损失和容量损失。2.流...
