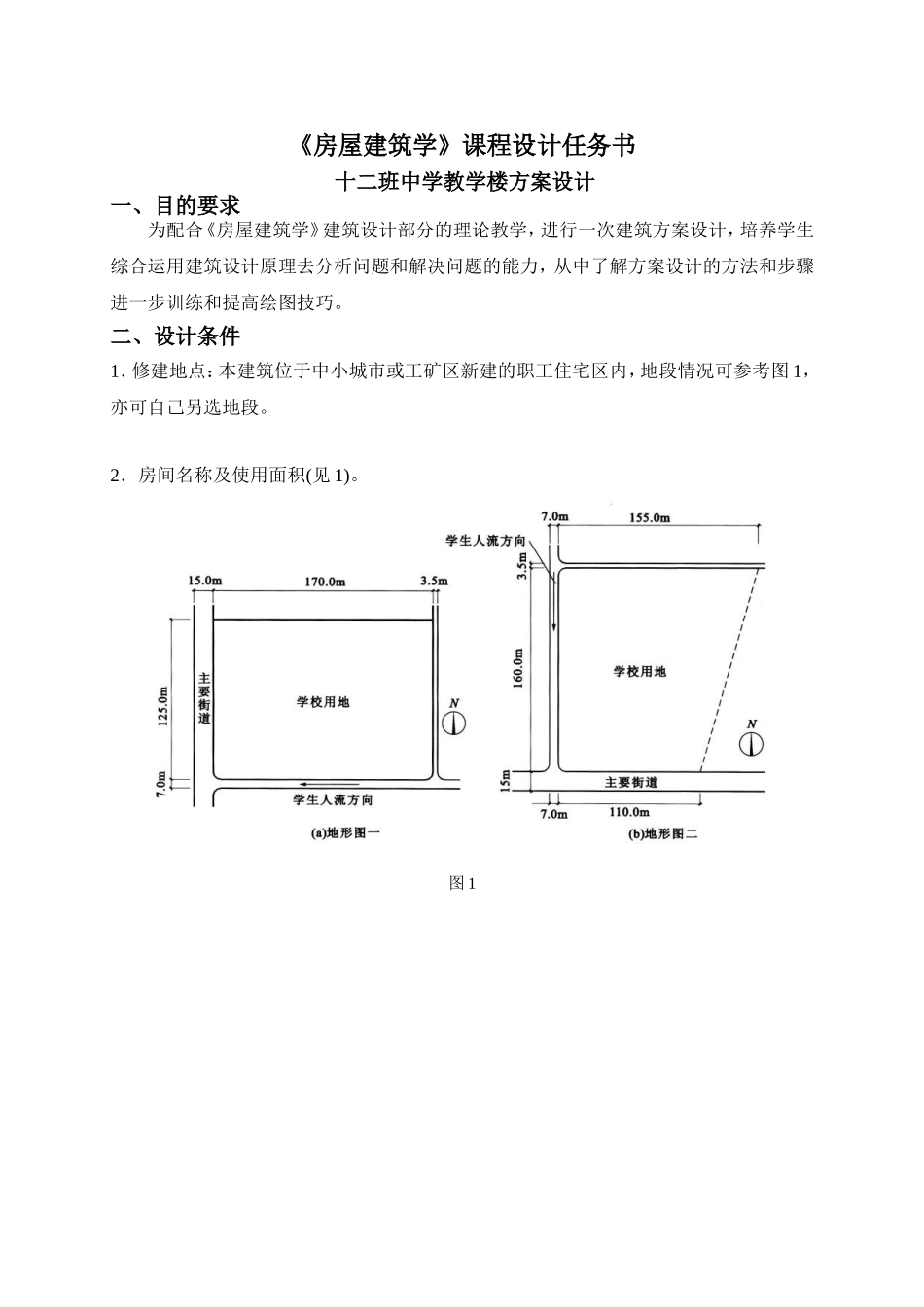

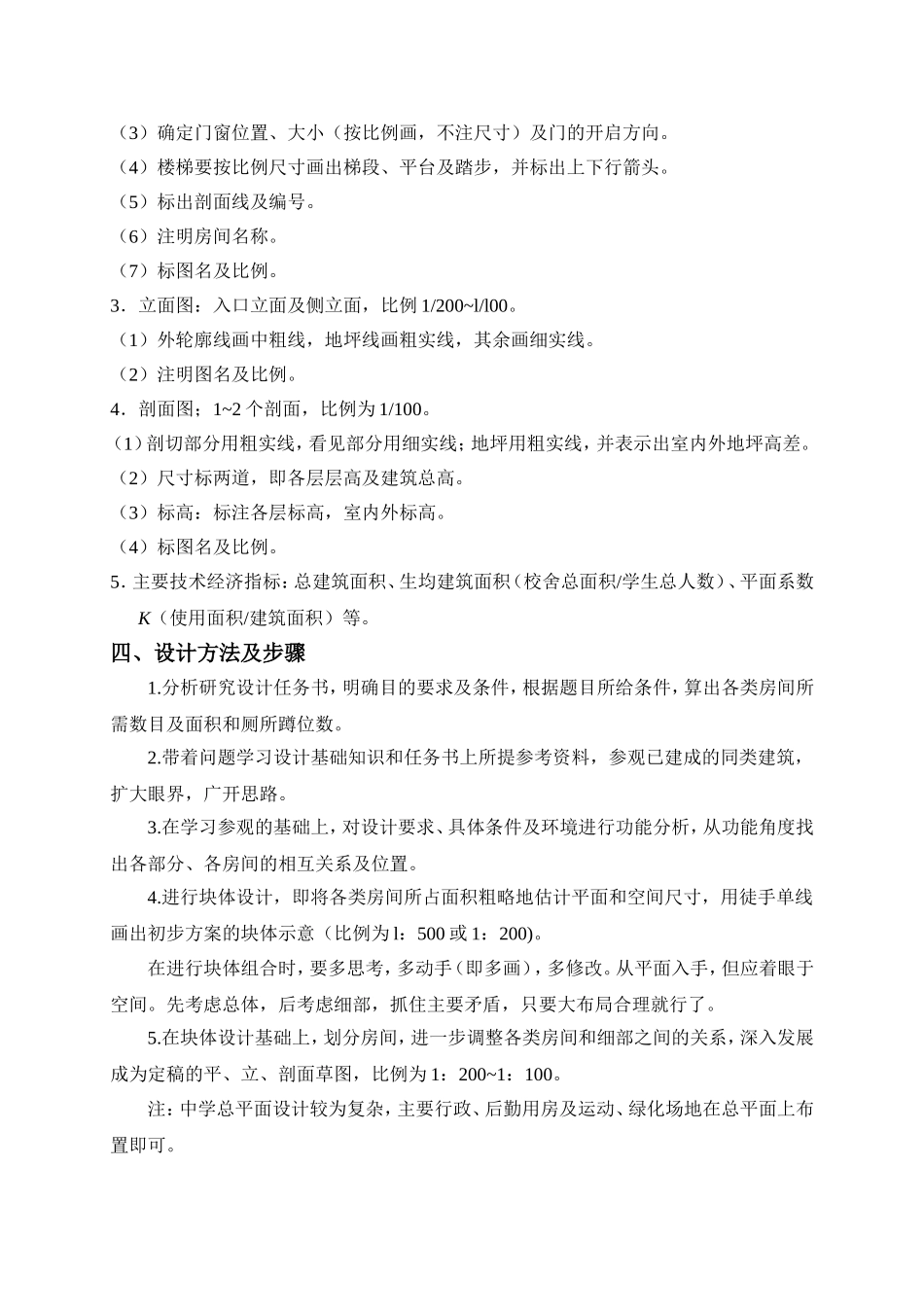

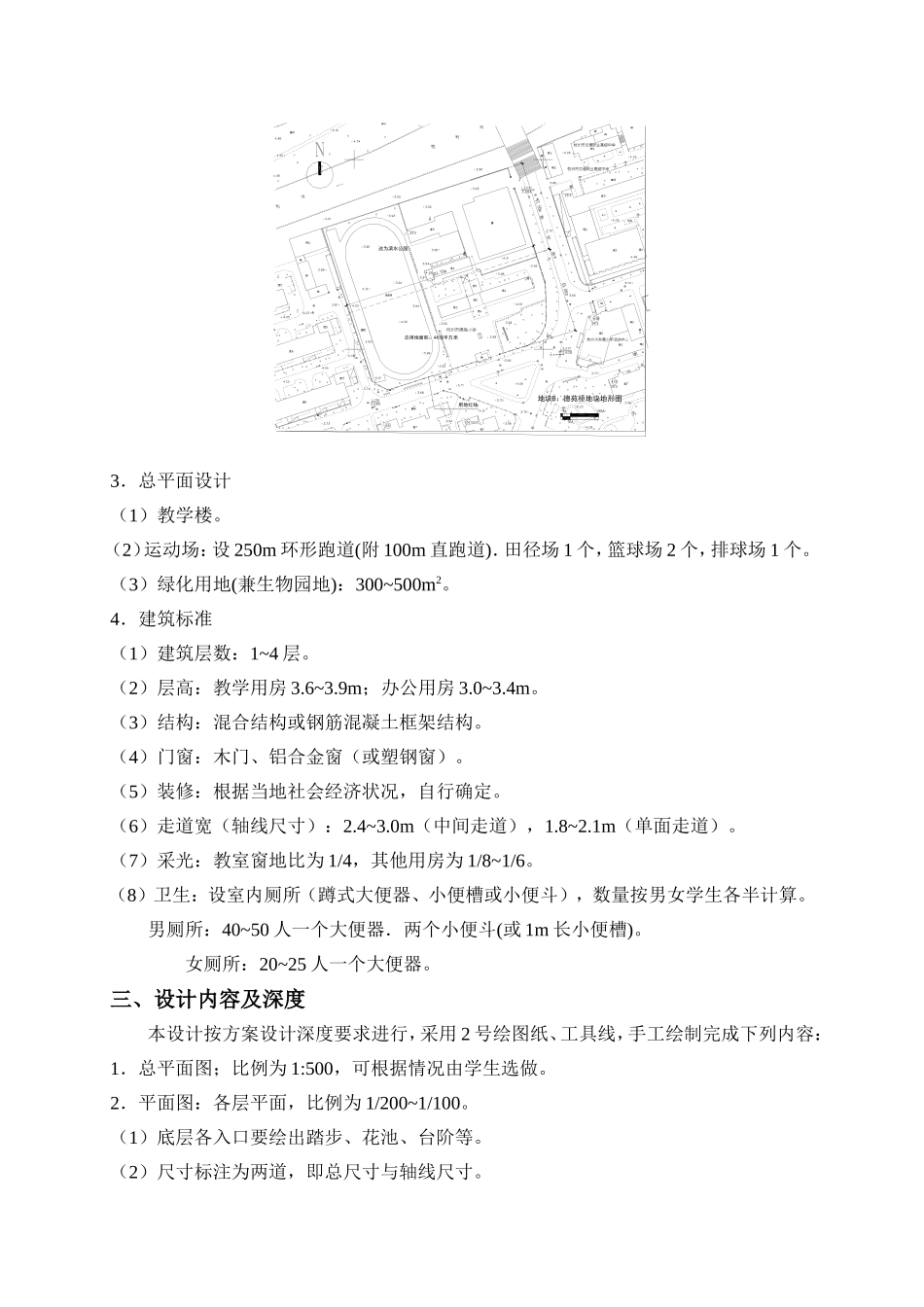

《房屋建筑学》课程设计任务书十二班中学教学楼方案设计一、目的要求为配合《房屋建筑学》建筑设计部分的理论教学，进行一次建筑方案设计，培养学生综合运用建筑设计原理去分析问题和解决问题的能力，从中了解方案设计的方法和步骤进一步训练和提高绘图技巧。二、设计条件1．修建地点：本建筑位于中小城市或工矿区新建的职工住宅区内，地段情况可参考图1，亦可自己另选地段。2．房间名称及使用面积(见1)。图1总用地面积：4478平方米改为滨水公园用地红线3．总平面设计（1）教学楼。（2）运动场：设250m环形跑道(附100m直跑道)．田径场1个，篮球场2个，排球场1个。（3）绿化用地(兼生物园地)：300~500m2。4．建筑标准（1）建筑层数：1~4层。（2）层高：教学用房3.6~3.9m；办公用房3.0~3.4m。（3）结构：混合结构或钢筋混凝土框架结构。（4）门窗：木门、铝合金窗（或塑钢窗）。（5）装修：根据当地社会经济状况，自行确定。（6）走道宽（轴线尺寸）：2.4~3.0m（中间走道），1.8~2.1m（单面走道）。（7）采光：教室窗地比为1/4，其他用房为1/8~1/6。（8）卫生：设室内厕所（蹲式大便器、小便槽或小便斗），数量按男女学生各半计算。男厕所：40~50人一个大便器．两个小便斗(或1m长小便槽)。女厕所：20~25人一个大便器。三、设计内容及深度本设计按方案设计深度要求进行，采用2号绘图纸、工具线，手工绘制完成下列内容：1．总平面图；比例为1:500，可根据情况由学生选做。2．平面图：各层平面，比例为1/200~1/100。（1）底层各入口要绘出踏步、花池、台阶等。（2）尺寸标注为两道，即总尺寸与轴线尺寸。（3）确定门窗位置、大小（按比例画，不注尺寸）及门的开启方向。（4）楼梯要按比例尺寸画出梯段、平台及踏步，并标出上下行箭头。（5）标出剖面线及编号。（6）注明房间名称。（7）标图名及比例。3．立面图：入口立面及侧立面，比例1/200~l/l00。（1）外轮廓线画中粗线，地坪线画粗实线，其余画细实线。（2）注明图名及比例。4．剖面图；1~2个剖面，比例为1/100。（1）剖切部分用粗实线，看见部分用细实线；地坪用粗实线，并表示出室内外地坪高差。（2）尺寸标两道，即各层层高及建筑总高。（3）标高：标注各层标高，室内外标高。（4）标图名及比例。5．主要技术经济指标：总建筑面积、生均建筑面积（校舍总面积/学生总人数）、平面系数K（使用面积/建筑面积）等。四、设计方法及步骤1.分析研究设计任务书，明确目的要求及条件，根据题目所给条件，算出各类房间所需数目及面积和厕所蹲位数。2.带着问题学习设计基础知识和任务书上所提参考资料，参观已建成的同类建筑，扩大眼界，广开思路。3.在学习参观的基础上，对设计要求、具体条件及环境进行功能分析，从功能角度找出各部分、各房间的相互关系及位置。4.进行块体设计，即将各类房间所占面积粗略地估计平面和空间尺寸，用徒手单线画出初步方案的块体示意（比例为l：500或1：200)。在进行块体组合时，要多思考，多动手（即多画），多修改。从平面入手，但应着眼于空间。先考虑总体，后考虑细部，抓住主要矛盾，只要大布局合理就行了。5.在块体设计基础上，划分房间，进一步调整各类房间和细部之间的关系，深入发展成为定稿的平、立、剖面草图，比例为1：200~1：100。注：中学总平面设计较为复杂，主要行政、后勤用房及运动、绿化场地在总平面上布置即可。五、参考资料[1]本书编委会．建筑设计资料集(3)．第二版．北京：中国建筑工业出版社，1994[2]张宗尧，赵秀兰．托幼、中小学校建筑设计手册．北京：中国建筑工业出版社，1999[3]张宗尧．李志民．中小学建筑设计．北京：中国建筑工业出版社，2000[4]民用建筑设计通则GB50352—2005[5]中小学校建筑设计规范GB50099—2011表1房间名称及使用面积
