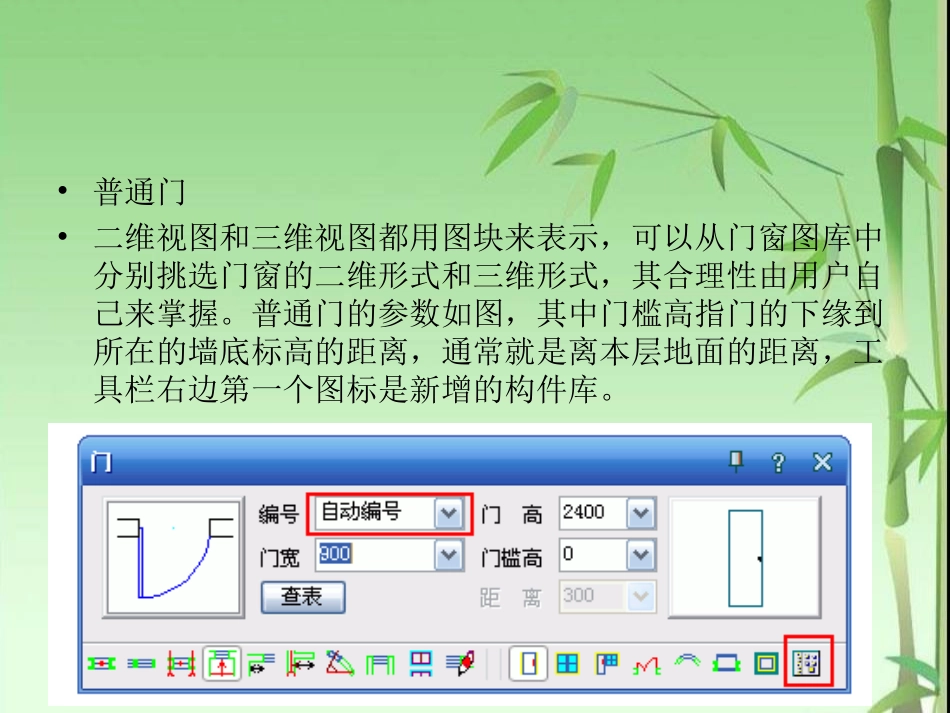

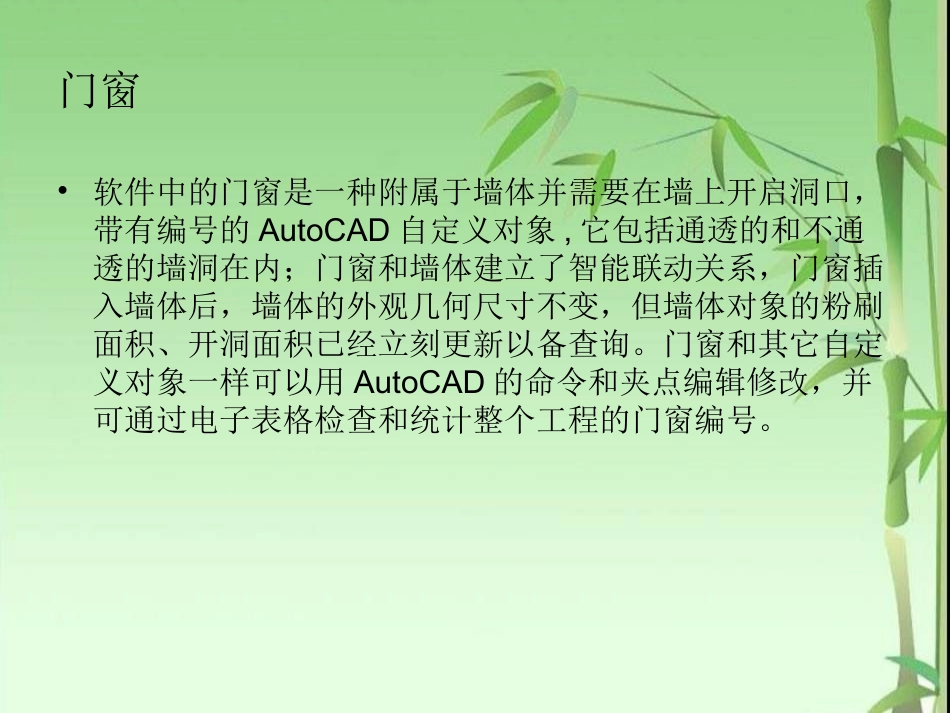

第五讲：天正门窗课堂案例门窗•软件中的门窗是一种附属于墙体并需要在墙上开启洞口，带有编号的AutoCAD自定义对象,它包括通透的和不通透的墙洞在内；门窗和墙体建立了智能联动关系，门窗插入墙体后，墙体的外观几何尺寸不变，但墙体对象的粉刷面积、开洞面积已经立刻更新以备查询。门窗和其它自定义对象一样可以用AutoCAD的命令和夹点编辑修改，并可通过电子表格检查和统计整个工程的门窗编号。•普通门•二维视图和三维视图都用图块来表示，可以从门窗图库中分别挑选门窗的二维形式和三维形式，其合理性由用户自己来掌握。普通门的参数如图，其中门槛高指门的下缘到所在的墙底标高的距离，通常就是离本层地面的距离，工具栏右边第一个图标是新增的构件库。普通窗其特性和普通门类似，其参数如图，比普通门多一个“高窗”复选框控件，勾选后按规范图例以虚线表示高窗。弧窗安装在弧墙上，安装有与弧墙具有相同的曲率半径的弧形玻璃。二维用三线或四线表示，缺省的三维为一弧形玻璃加四周边框，弧窗的参数如图所示。用户可以用【窗棂展开】与【窗棂映射】命令来添加更多的窗棂分格。凸窗即外飘窗。二维视图依据用户的选定参数确定，默认的三维视图包括窗楣与窗台板、窗框和玻璃。对于楼板挑出的落地凸窗和封闭阳台，平面图应该使用带形窗来实现。矩形洞墙上的矩形空洞，可以穿透也可以不穿透墙体，有多种二维形式可选。对于不穿透墙体的洞口，用户只能使用【异形洞】命令，给出洞口进入墙体的深度。门连窗门连窗是一个门和一个窗的组合，在门窗表中作为单个门窗进行统计，缺点是门的平面图例固定为单扇平开门，需要选择其他图例可以使用组合门窗命令代替•组合门窗•把已经插入的两个以上普通门和（或）窗的组合为一个对象，作为单个门窗对象统计，优点是组合门窗各个成员的平面立面都可以由用户单独控制。•*转角窗•跨越两段相邻转角墙体的普通窗或凸窗。二维用三线或四线表示(当前比例小于规定界限时按三线表示，详见玻璃幕墙与示意幕墙的关系一节)，三维视图有窗框和玻璃，可在特性栏设置为转角洞口，角凸窗还有窗楣和窗台板，侧面碰墙时自动剪裁，获得正确的平面图效果。•*带形窗•是跨越多段墙体的多扇普通窗的组合，各扇窗共享一个编号，它没有凸窗特性，其他和转角窗相同。•门窗编号•门窗编号用来标识尺寸相同，材料与工艺相同的门窗，门窗编号是对象的文字属性，在插入门窗时键入创建或【门窗编号】命令自动生成，可通过在位编辑修改。•系统在插门窗或修改编号时在同一DWG范围内检查同一编号的门窗洞口尺寸和外观应相同，【门窗检查】命令可检查同一工程中门窗编号是否满足这一规定。•*高窗和上层窗•高窗和上层窗是门窗的一个属性，两者都是指在位于平面图默认剖切平面以上的窗户。两者区别是高窗用虚线表示二维视图，而上层窗没有二维视图，只提供门窗编号，表示该处存在另一扇(等宽)窗，但存在三维视图，用于生成立面和剖面图中的窗。•门窗是天正建筑软件中的核心对象之一，类型和形式非常丰富，然而大部分门窗都使用矩形的标准洞口，并且在一段墙或多段相邻墙内连续插入，规律十分明显。创建这类门窗，就是要在墙上确定门窗的位置。•门窗•普通门、普通窗、弧窗、凸窗和矩形洞等的定位方式基本相同，因此用本命令即可创建这些门窗类型。在门窗的概念一节已经介绍了各种门窗的特点，本节以普通门为例，对门窗的创建方法作深入的介绍：•门窗参数对话框下有一工具栏，分隔条左边是定位模式图标，右边是门窗类型图标，对话框上是待创建门窗的参数，由于门窗界面是无模式对话框，单击工具栏图标选择门窗类型以及定位模式后，即可按命令行提示进行交互插入门窗，自动编号功能可从编号列表中选择“自动编号”，会按洞口尺寸自动给出门窗编号。•应注意，在弧墙上使用普通门窗插入时，如门窗的宽度大，弧墙的曲率半径小，这时插入失败，可改用弧窗类型。自由插入•可在墙段的任意位置插入，速度快但不易准确定位，通常用在方案设计阶段。以墙中线为分界内外移动光标，可控制内外开启方向，按Shift键控制左右开启方向，点击墙体后，门窗的位置和开启方向就完全确定了。...
