反铲式挖掘机挖掘机构设计VIP免费

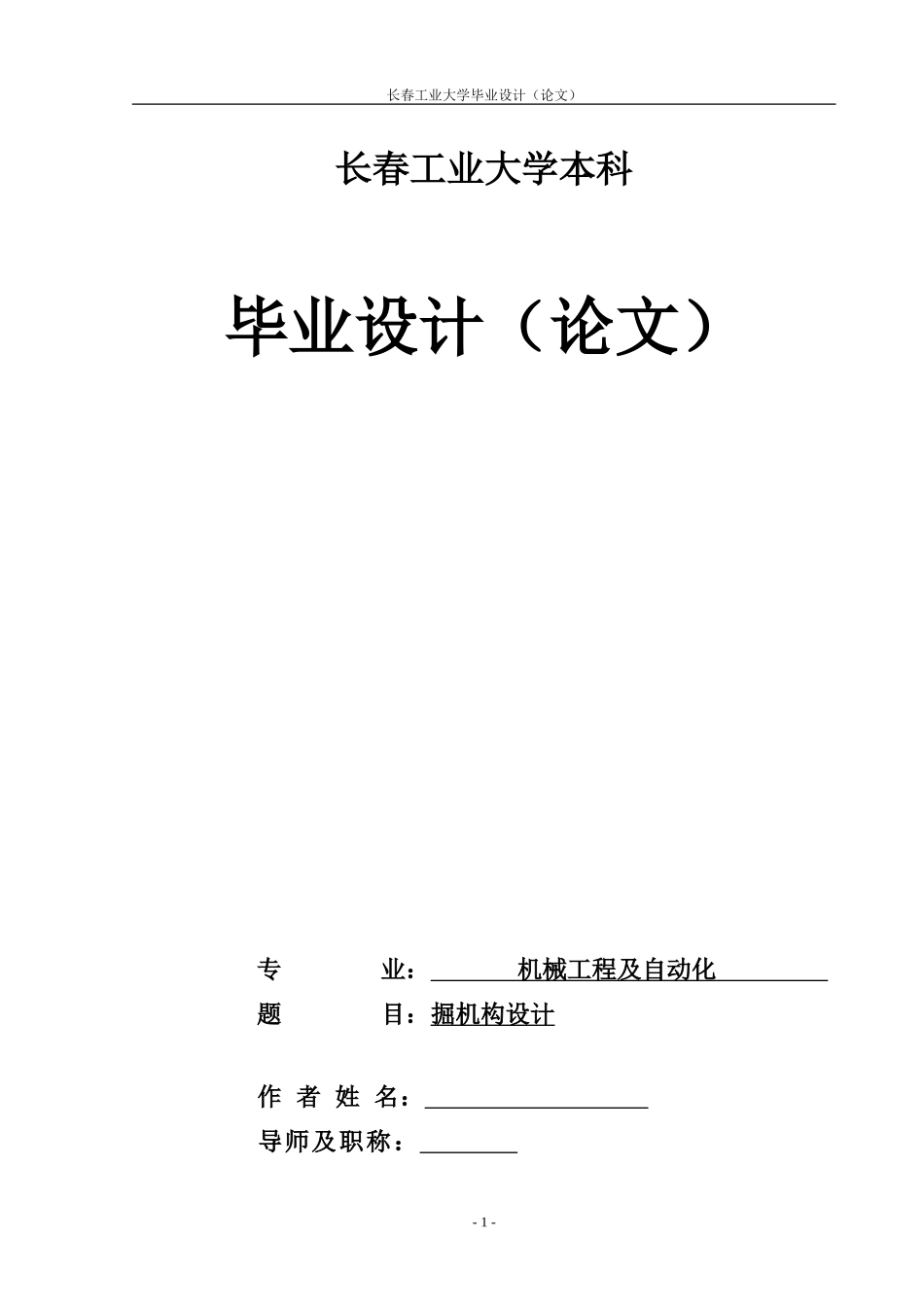

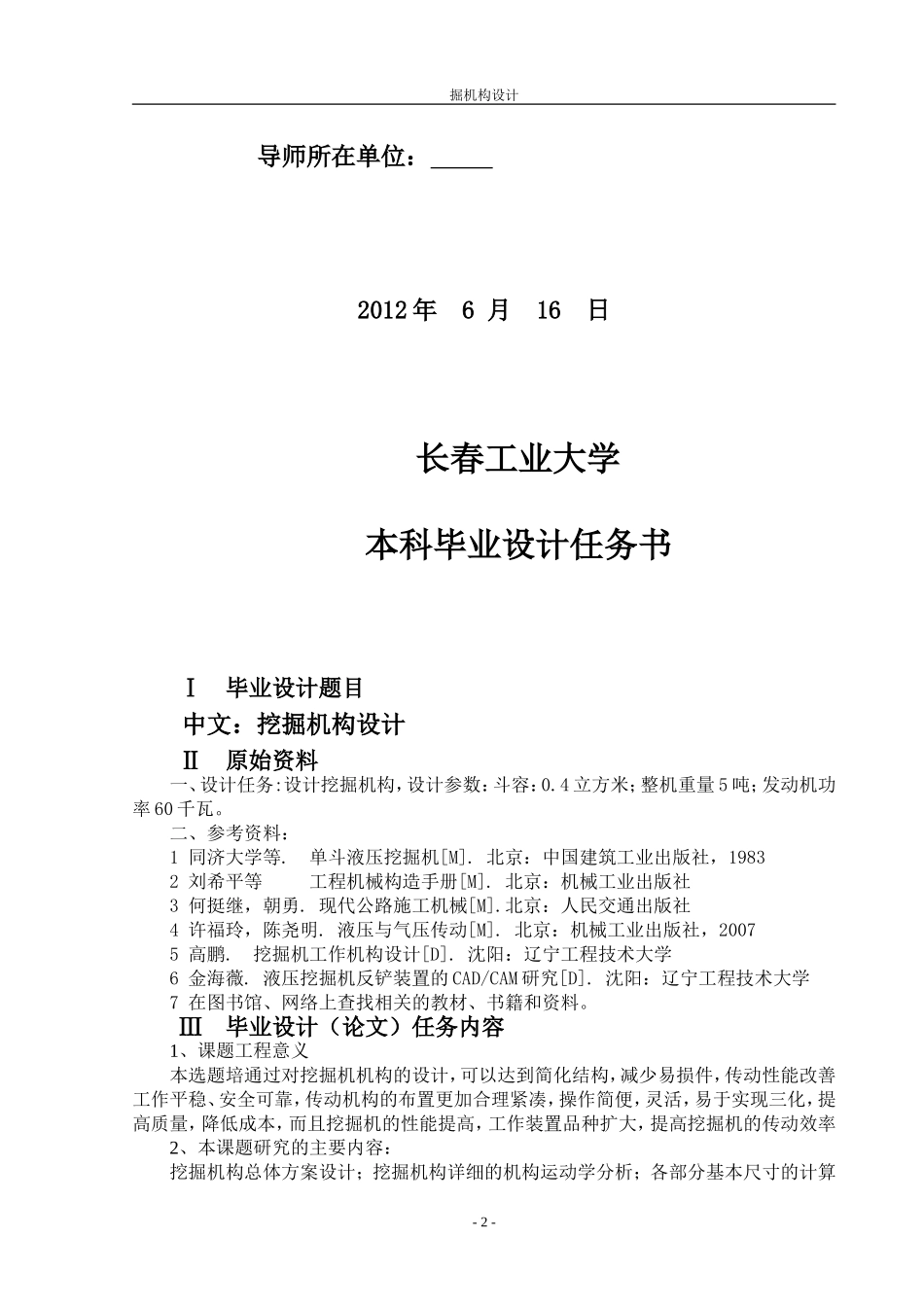

长春工业大学毕业设计（论文）长春工业大学本科毕业设计（论文）专业：机械工程及自动化题目：掘机构设计作者姓名：导师及职称：-1-掘机构设计导师所在单位：2012年6月16日长春工业大学本科毕业设计任务书Ⅰ毕业设计题目中文：挖掘机构设计Ⅱ原始资料一、设计任务:设计挖掘机构，设计参数：斗容：0.4立方米；整机重量5吨；发动机功率60千瓦。二、参考资料：1同济大学等.单斗液压挖掘机[M].北京：中国建筑工业出版社，19832刘希平等工程机械构造手册[M].北京：机械工业出版社3何挺继，朝勇.现代公路施工机械[M].北京：人民交通出版社4许福玲，陈尧明.液压与气压传动[M].北京：机械工业出版社，20075高鹏.挖掘机工作机构设计[D].沈阳：辽宁工程技术大学6金海薇.液压挖掘机反铲装置的CAD/CAM研究[D].沈阳：辽宁工程技术大学7在图书馆、网络上查找相关的教材、书籍和资料。Ⅲ毕业设计（论文）任务内容1、课题工程意义本选题培通过对挖掘机机构的设计，可以达到简化结构，减少易损件，传动性能改善工作平稳、安全可靠，传动机构的布置更加合理紧凑，操作简便，灵活，易于实现三化，提高质量，降低成本，而且挖掘机的性能提高，工作装置品种扩大，提高挖掘机的传动效率2、本课题研究的主要内容：挖掘机构总体方案设计；挖掘机构详细的机构运动学分析；各部分基本尺寸的计算-2-长春工业大学毕业设计（论文）与验证；机构中主要部件的结构设计；液压缸与液压系统设计。3、提交的成果：（1）毕业设计（论文）正文；（2）挖掘机构总体方案设计图和工作循环图；液压系统工作原理图，相关的计算程序。（3）至少一篇引用的外文文献及其译文；（4）附不少于10篇主要参考文献的题录及摘要。指导教师（签字）教研室主任（签字）批准日期接受任务书日期完成日期接受任务书学生（签字）挖掘机构设计摘要挖掘机是一种重要的工程机械，广泛应用于房屋建筑、筑路工程、水利建设、农林开发、港口建设、国防工事等的土石方施工和矿山采掘工业中，对减轻繁重的体力劳动、保证工程质量、加快建设速度、提高劳动生产率起着十分巨大的作用。随着国家经济建设的不断发展，单斗挖掘机的需求量将逐年大幅度增长，其在国民经济建设中的作用将越来越显著。反铲装置作为单斗挖掘机工作装置的一种主要形式，在工程实践中占有重要地位。反铲装置的各组成部分有各种不同的外形，要根据设计要求选用适合的结构并对其作运动分析。然后，在满足机构运动要求的基础上对各机构参数进行理论计算，确定各机构尺寸参数，确定挖掘机反铲装置的基本轮廓。关键词：反铲式挖掘机；运动分析；机构设计；液压系统-3-掘机构设计Backhoedigginginstitutionsdesignofanti-shovelexcavatorAbstractAnti-shoveldouexcavatorisakindofimportantengineeringmachinery,widelyusedinbuilding,roadengineering,waterconservancyconstruction,forestrydevelopment,portconstruction,nationaldefenseconstructionandtheconditionsoffortificationsminingextractionindustries,toreduceheavymanuallabor,ensuringthequalityofprojectsandacceleratetheconstructionspeedandimprovelaborproductivityplaysanenormousrole.Withthecontinuousdevelopmentofnationaleconomicconstruction,douexcavatordemandwillgreatlyincreaseyearbyyear,itsroleinnationaleconomicconstructionwillbecomemoreandmoreprominent.Theshoveldeviceasasingledouexcavatorworkingdeviceofamainforminengineeringpractice,occupiesanimportantposition.Theshoveldeviceofeachcomponentofavarietyofdifferentshape,accordingtothedesignrequirementsfortheselectionofthestructureandkinematicanalysis.Then,onthebasisoftherequirementofmotionparametersofvariousinstitutions,organizations,anddeterminethesizeparametersoftheshoveldevicedetermineexcavatorbasicoutline.KeyWords:Anti-shovelexcavator;Motionanalysis;Insitiutionsdesign;Hydraulicsystem-4-长春工业大学毕业设计（论文）目录引言......................................................................
