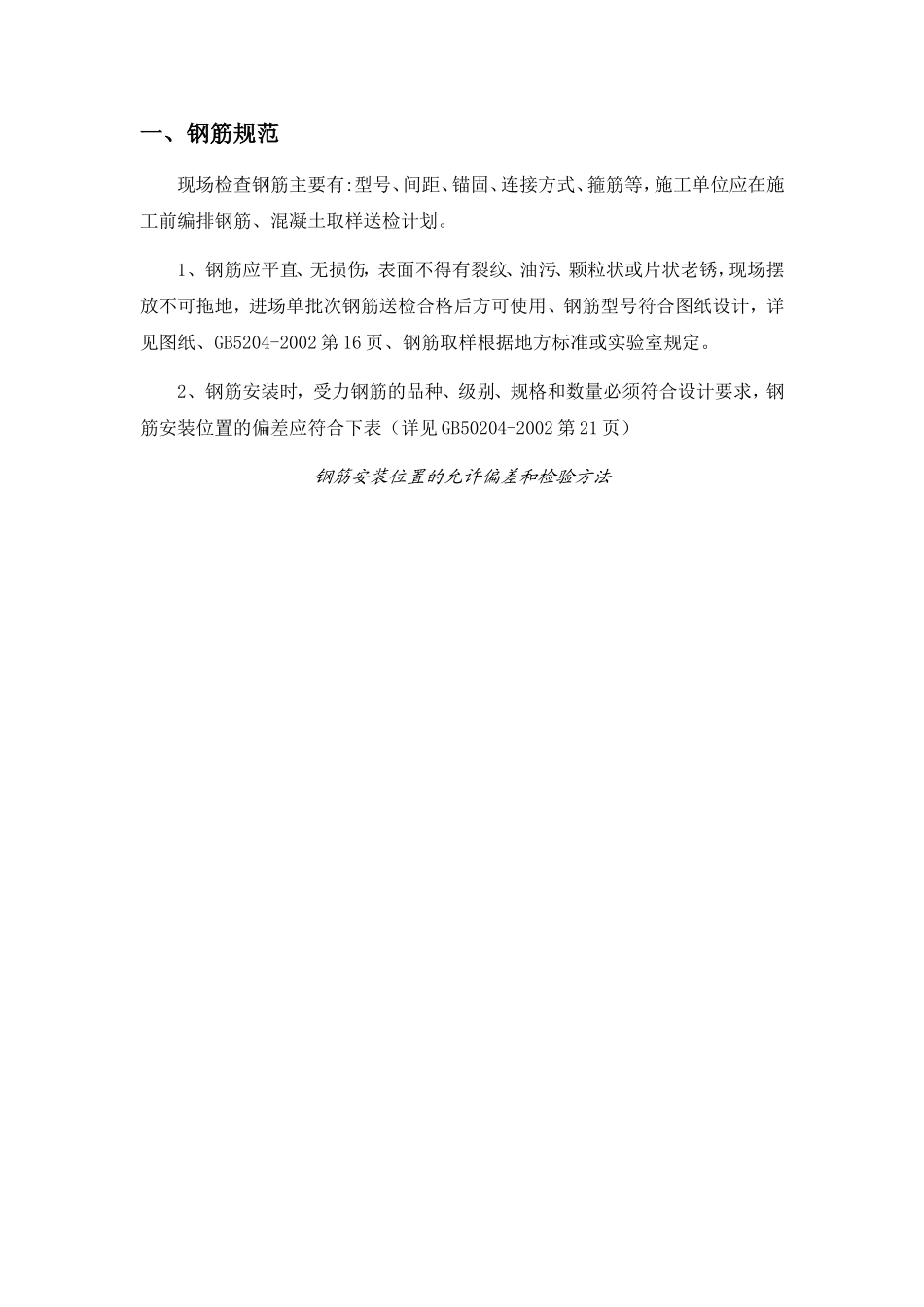

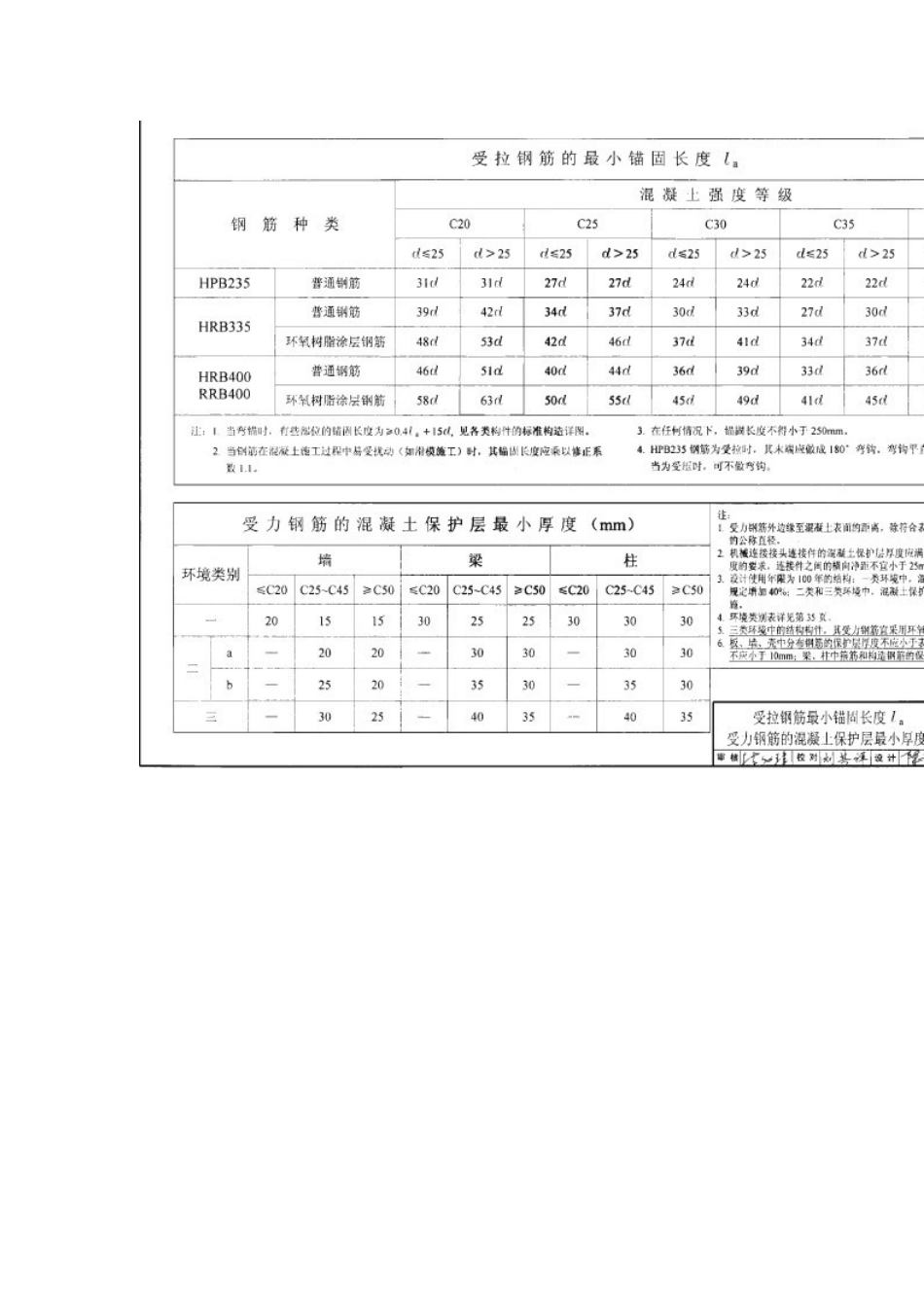

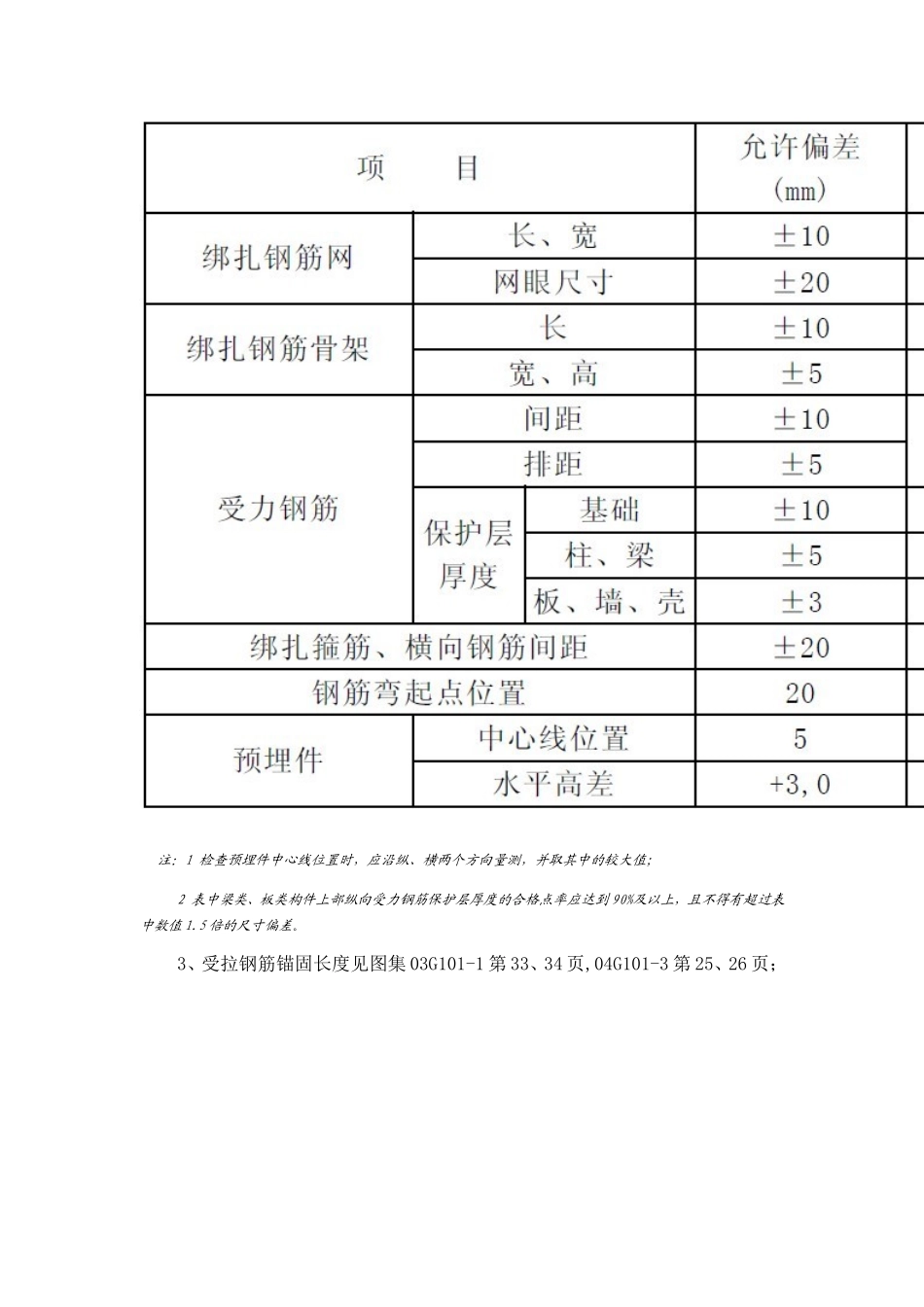

一、钢筋规范现场检查钢筋主要有:型号、间距、锚固、连接方式、箍筋等，施工单位应在施工前编排钢筋、混凝土取样送检计划。1、钢筋应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状老锈，现场摆放不可拖地，进场单批次钢筋送检合格后方可使用、钢筋型号符合图纸设计，详见图纸、GB5204-2002第16页、钢筋取样根据地方标准或实验室规定。2、钢筋安装时，受力钢筋的品种、级别、规格和数量必须符合设计要求，钢筋安装位置的偏差应符合下表（详见GB50204-2002第21页）钢筋安装位置的允许偏差和检验方法注：1检查预埋件中心线位置时，应沿纵、横两个方向量测，并取其中的较大值；2表中梁类、板类构件上部纵向受力钢筋保护层厚度的合格点率应达到90%及以上，且不得有超过表中数值1.5倍的尺寸偏差。3、受拉钢筋锚固长度见图集03G101-1第33、34页,04G101-3第25、26页；4、连接方式有焊接、搭接、套筒连接等接头形式连接区段长度受拉区接头面积率受压区接头面积率机械35d50%无焊接35d且不小于500mm50%50%绑扎1.3倍搭接长度25%50%钢筋纵向绑扎搭接长度为ξ（受拉钢筋搭接长度修正系数）乘以最小锚固长度（通过03G101第33页计算），其中ξ为1.2，详见图纸或03G101图集33、34页；电渣压力焊JGJ18-2003第22页钢筋焊接接头尺寸偏差及缺陷允许值名称单位接头形式帮条焊搭接焊钢筋与钢板搭接焊坡口焊窄间隙焊熔漕帮条焊棒体沿接头中心线的纵向偏移mm0.3d--接头处弯折角°333接头处钢筋轴线的位移mm0.1d0.1d0.1d焊缝厚度mm+0.05d0+0.05d0-焊缝宽度mm+0.1d0+0.1d0-焊缝长度mm-0.3d-0.3d-横向咬边深度mm0.50.5-在长2d焊缝表面上的气孔及夹渣数量个22-面积mm²66-在全部焊缝表面上的气孔及夹渣数量个--2面积mm²--6注：d未钢筋直径（mm）机械连接直螺纹套筒连接外露螺纹不得超过2p（p为螺距），特别注意直螺纹连接必须进行工艺检验合格后方可施工，浇筑混凝土前要进行现场检验，合格后方可浇筑混凝土，详见JGJ107-2010第6、7章。5、箍筋主要检查间距、加密区，卷尺测量一米内箍筋数量是否符合图纸设计要求，加密区全部测量。图纸中部分位置未标明箍筋加密区的，详见03G101第40、41页,04G101-3第28、29页。6、主体各构造部位弯钩、锚固、弯折、预留洞补强筋等根据混凝土结构环境类别、部位、抗震等级等另行计算，详见03G101图集(11G101)第37页。7、关于钢筋检查项目及合格标准可主要依据施工单位钢筋施工方案及GB50204-2002。二、二次结构1、砌体工程所用的材料应有产品的合格证书、产品性能检测报告，并复检合格后方可使用；（详见详见GB50203-2002第3.0.1条）2、砌筑基础前，应校核放线尺寸，允许偏差应符合下表（详见GB50203-2002第3章）方线尺寸允许偏差长度L、宽度B（m）允许偏差（mm）长度L、宽度B（m）允许偏差（mm）L(或B)≤30±56090±203、填充墙水平与垂直灰缝饱满度大于80%。砖块应搭砌，不允许出现通缝，空心砖、轻骨料混凝土小型空心砌块的砌体灰缝应为8～12mm。蒸压加气混凝土砌块砌体的水平灰缝厚度及竖向灰缝宽度分别宜为15mm和20mm。检验方法用尺量5皮空心砖或小砌块的高度和2m砌体长度折算（详见GB50203-2002第9.3条）；4、填充墙底部应设置不小于200mm的烧结砖或混凝土坎台（GB50203-2002第9.1.5条）；填充墙砌至接近梁、板底时，应留一定空隙，待填充墙砌筑完并应至少间隔7d后，再用实心砖块和混凝土配块将其补砌挤紧（GB50203-2002第9.3.7条）5、填充墙体一般尺寸的允许偏差应满足下表填充墙一般尺寸允许偏差项次项目允许偏差（mm）1轴线位移10垂直度小于或等于3m5大于3m102平整度83门窗洞口高、宽±54外墙上、下窗口便宜206、先砌墙后浇筑构造柱；构造柱设置部位：未与剪力墙或柱拉结的墙体端部；隔墙拐角处；门窗洞口两侧；墙长大于层高2倍时设置构造柱；墙长大于5m时与梁底或板底拉结；墙高大于4m时在半高或洞口顶部设置通长圈梁；（06SG614-1第3页）7、构造柱与墙体的连接处应砌成马牙槎，钢筋竖向移位不应超过100mm，每一马牙槎沿高度方向尺寸不应超过300mm。钢筋竖向位移和马牙槎尺寸偏差每一构造柱不应超过2处（GB50203-2002第...
