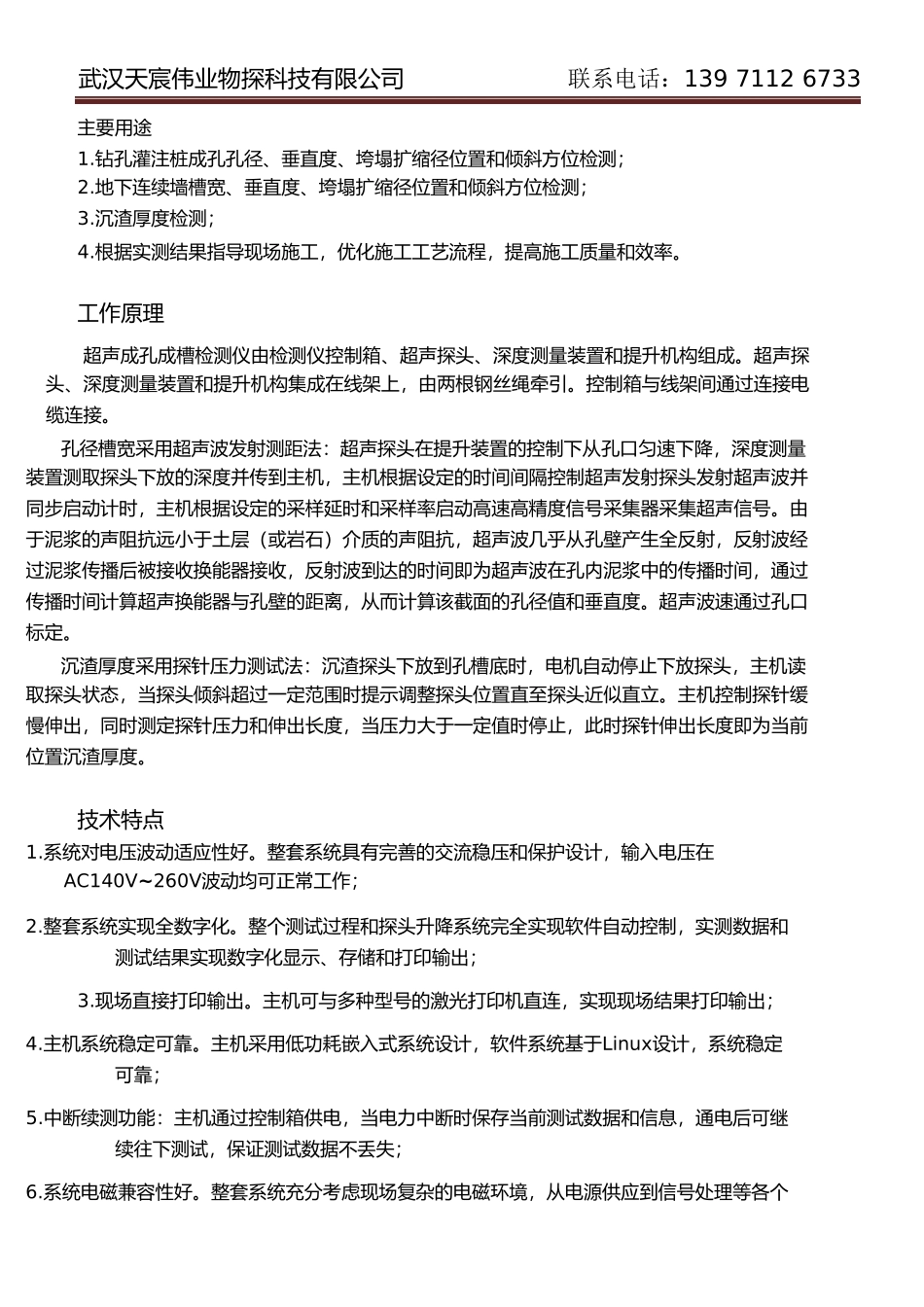

灌注桩检测仪（超声成孔成槽检测仪）超声成孔成槽检测仪TS-K100全自动超声成孔成槽检测仪沉渣探头武汉天宸伟业物探科技有限公司联系电话：13971126733主要用途1.钻孔灌注桩成孔孔径、垂直度、垮塌扩缩径位置和倾斜方位检测；2.地下连续墙槽宽、垂直度、垮塌扩缩径位置和倾斜方位检测；3.沉渣厚度检测；4.根据实测结果指导现场施工，优化施工工艺流程，提高施工质量和效率。工作原理超声成孔成槽检测仪由检测仪控制箱、超声探头、深度测量装置和提升机构组成。超声探头、深度测量装置和提升机构集成在线架上，由两根钢丝绳牵引。控制箱与线架间通过连接电缆连接。孔径槽宽采用超声波发射测距法：超声探头在提升装置的控制下从孔口匀速下降，深度测量装置测取探头下放的深度并传到主机，主机根据设定的时间间隔控制超声发射探头发射超声波并同步启动计时，主机根据设定的采样延时和采样率启动高速高精度信号采集器采集超声信号。由于泥浆的声阻抗远小于土层（或岩石）介质的声阻抗，超声波几乎从孔壁产生全反射，反射波经过泥浆传播后被接收换能器接收，反射波到达的时间即为超声波在孔内泥浆中的传播时间，通过传播时间计算超声换能器与孔壁的距离，从而计算该截面的孔径值和垂直度。超声波速通过孔口标定。沉渣厚度采用探针压力测试法：沉渣探头下放到孔槽底时，电机自动停止下放探头，主机读取探头状态，当探头倾斜超过一定范围时提示调整探头位置直至探头近似直立。主机控制探针缓慢伸出，同时测定探针压力和伸出长度，当压力大于一定值时停止，此时探针伸出长度即为当前位置沉渣厚度。技术特点1.系统对电压波动适应性好。整套系统具有完善的交流稳压和保护设计，输入电压在AC140V~260V波动均可正常工作；2.整套系统实现全数字化。整个测试过程和探头升降系统完全实现软件自动控制，实测数据和测试结果实现数字化显示、存储和打印输出；3.现场直接打印输出。主机可与多种型号的激光打印机直连，实现现场结果打印输出；4.主机系统稳定可靠。主机采用低功耗嵌入式系统设计，软件系统基于Linux设计，系统稳定可靠；5.中断续测功能：主机通过控制箱供电，当电力中断时保存当前测试数据和信息，通电后可继续往下测试，保证测试数据不丢失；6.系统电磁兼容性好。整套系统充分考虑现场复杂的电磁环境，从电源供应到信号处理等各个武汉天宸伟业物探科技有限公司联系电话：13971126733环节均做了冗余性设计和独特的信号处理，确保系统稳定可靠和测试结果准确；7.探头升降系统同步协调，稳定性好。探头升降系统的信号电缆与承重钢丝绳独立设计，同步工作。上限位器保证钢丝绳提升至顶不拉断，下限位器保证探头下放至孔底不缠绕；8.超声探头盲区小，功率大，四个通道信号各自独立设置，适应能力强。探头最小探测距离225mm，最大探测距离3600mm，对应孔径检测范围450mm～7200mm。最大泥浆比重可达1.3g/cm3，适合几乎所有工程成孔成槽的检测；9.系统具有自校正功能。根据孔口孔径值或槽口宽度值，自动对测试系统进行校准，保证测试结果准确可靠；10.分析软件功能强大，输出结果内容丰富。上位机分析软件可对测试结果进行显示、编辑、打印输出影像图和结果图表,可自动判定孔壁位置。11.轻便型可通过换接沉渣探头实现沉渣厚度检测功能；12.轻便多功能型将孔径槽宽检测与沉渣厚度检测完美集成，同步实现孔径、孔斜和沉渣厚度检测。分析软件主界面在分析软件主界面上可以进行实测数据浏览、孔壁位置自动判读/人工判读、结果参数分析计算、测试报告自动生成等功能。武汉天宸伟业物探科技有限公司联系电话：13971126733结果数表浏览界面在结果数表浏览界面可以查看所有深度测点的实测结果（四壁间距、偏移值、孔径和垂直度），孔径和垂直度异常值突出显示，亦可直接在此处修改误判值。可将此数表导出到Excel数表中。当前工地所有钻孔测试结果管理功能，便于结果统计分析、查看和输出，所有结果均可导出到Excel表格。武汉天宸伟业物探科技有限公司联系电话：13971126733成孔(成槽)检测结果图表工程名称设备名称设计孔径沪通长江大桥桩孔编号检测方法s34_7-01超声波检测法顶部标高TS-K06150全自动超声...
