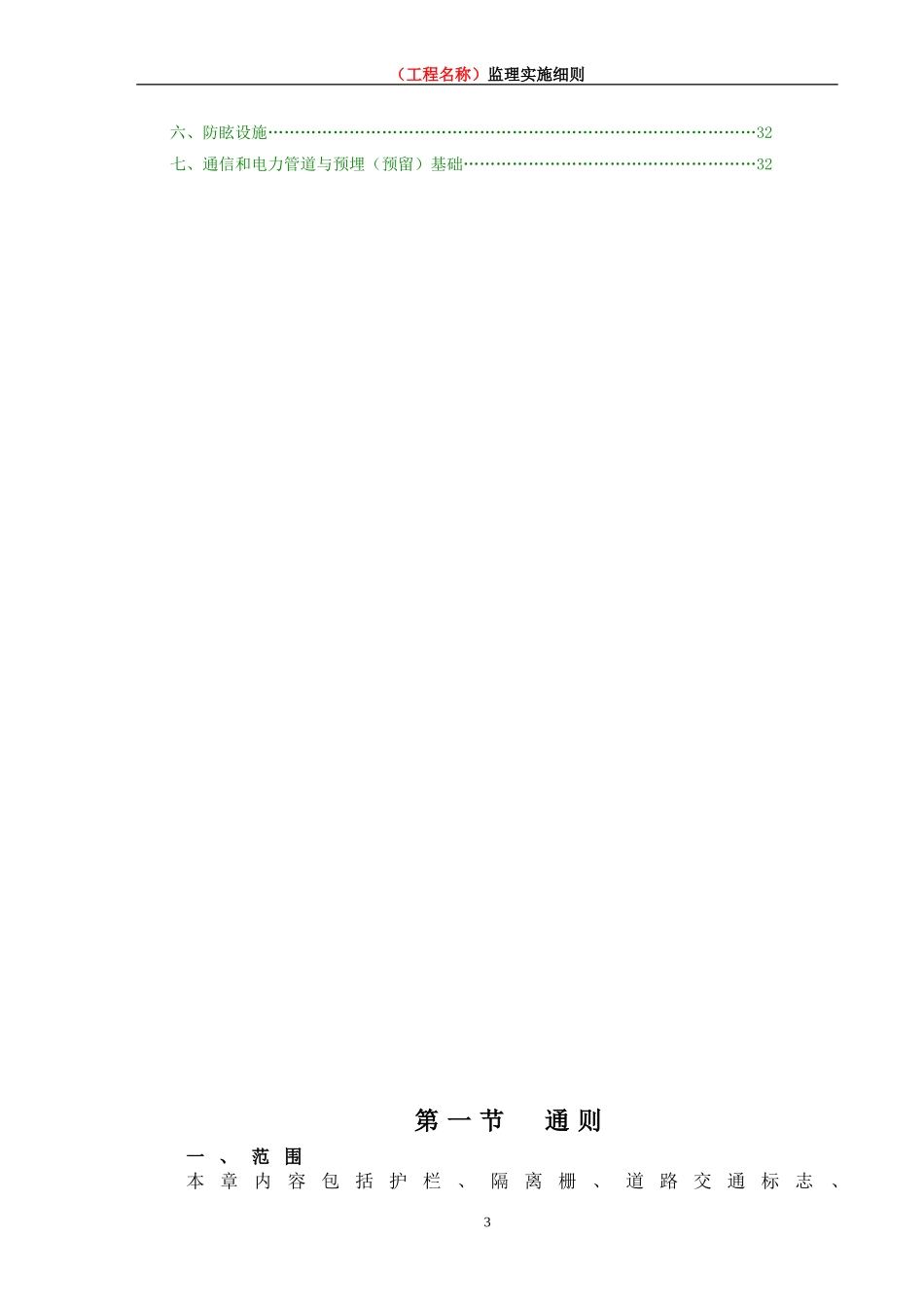

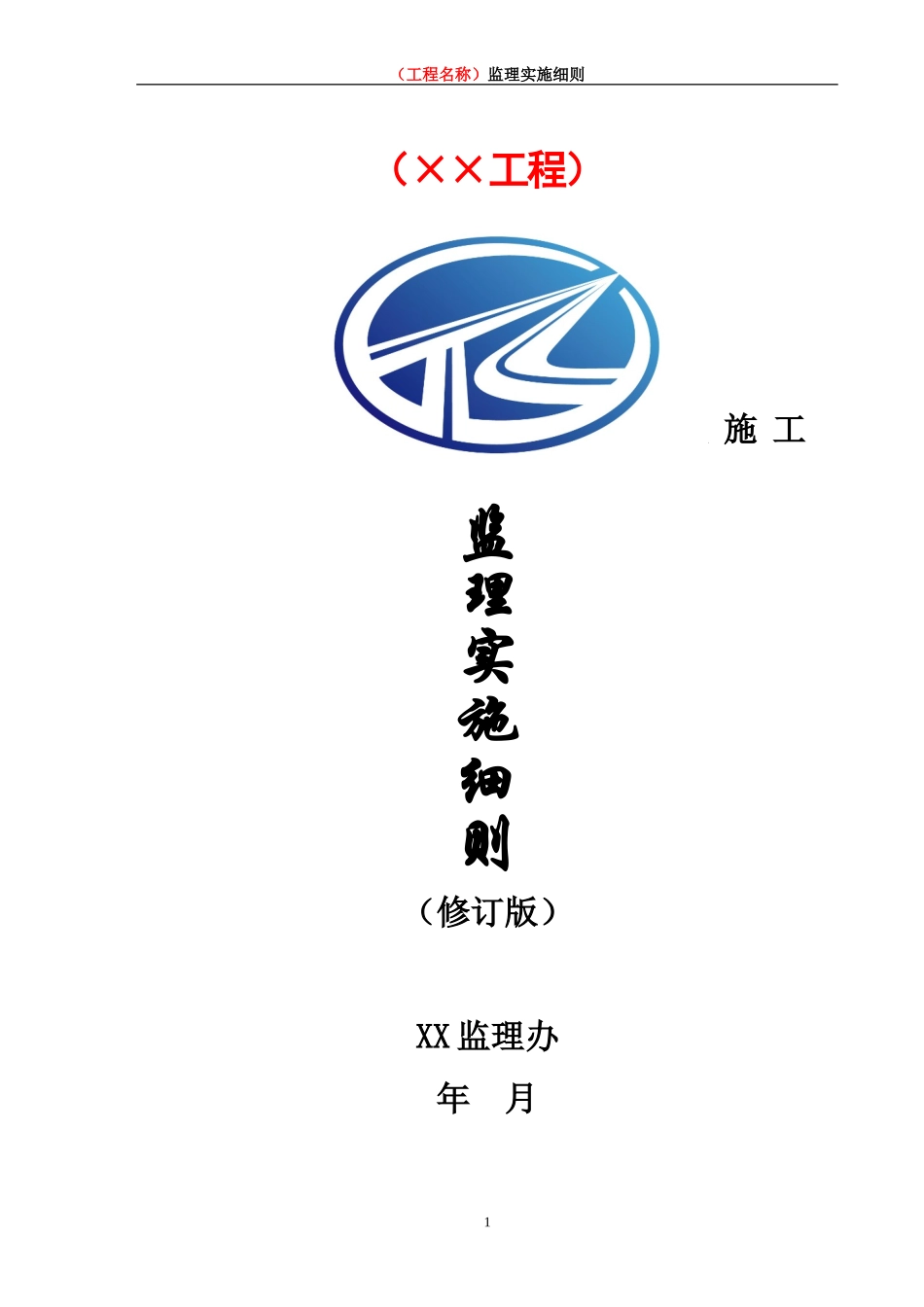

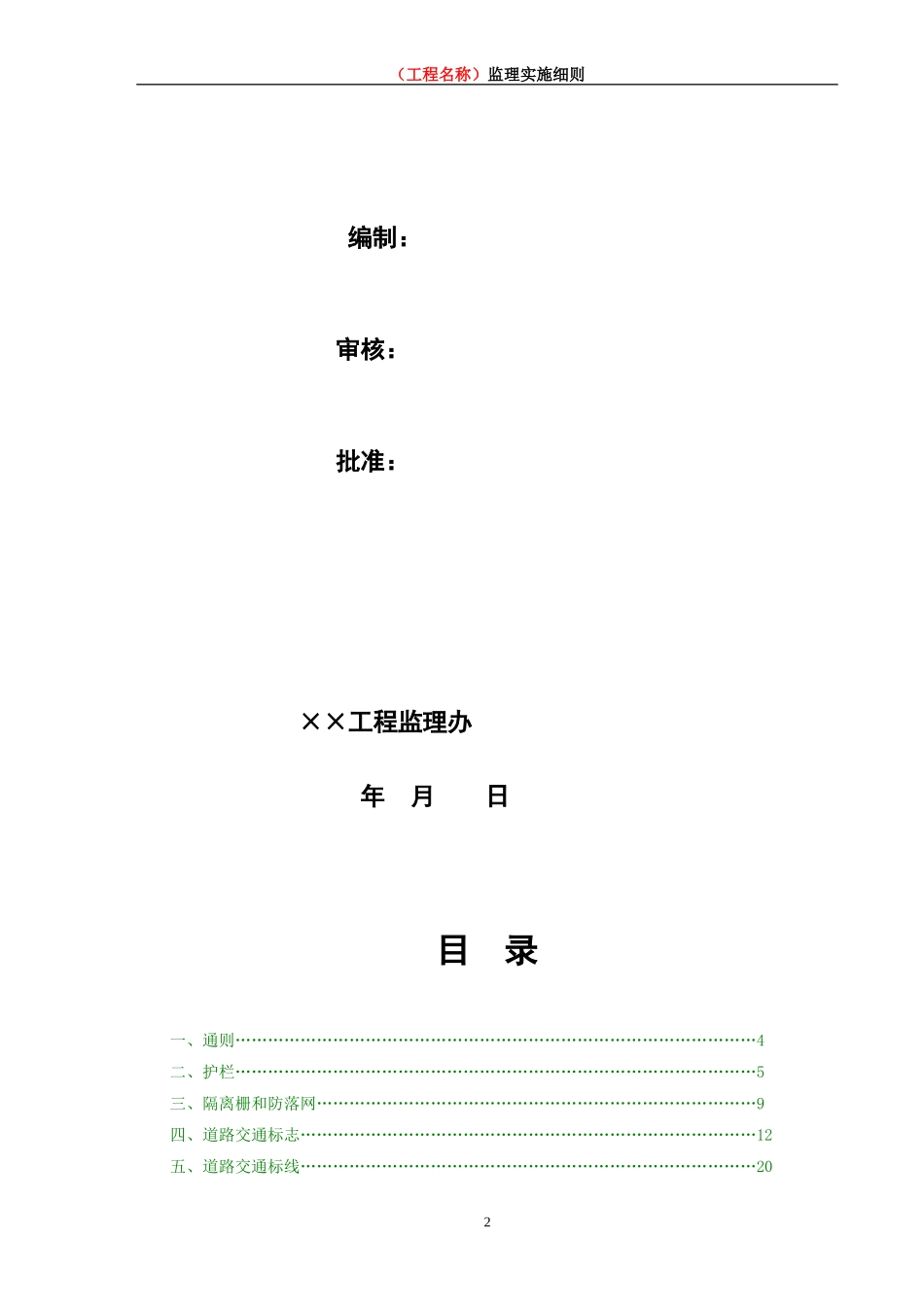

（工程名称）监理实施细则（××工程）交通安全设施工程施工监理实施细则（修订版）XX监理办年月1（工程名称）监理实施细则编制：审核：批准：××工程监理办年月日目录一、通则……………………………………………………………………………………4二、护栏……………………………………………………………………………………5三、隔离栅和防落网………………………………………………………………………9四、道路交通标志…………………………………………………………………………12五、道路交通标线…………………………………………………………………………202（工程名称）监理实施细则六、防眩设施………………………………………………………………………………32七、通信和电力管道与预埋（预留）基础………………………………………………32第一节通则一、范围本章内容包括护栏、隔离栅、道路交通标志、3（工程名称）监理实施细则道路交通标线、防眩设施、通信管道及电力管道、预埋(预留)基础、收费设施和地下通道等的施工及有关作业。二、一般要求1.护栏、护柱、隔离栅应按《公路交通安全设施设计及施工技术规范》(JTGF71-2006)和图纸的要求及按监理的指示进行施工。立柱应采用新的、整根的钢管或槽钢。2.道路交通标志⑴道路交通标志按《道路交通标志和标线》(GB5768－1999)和《公路交通标志板》(JT/T279-2004)的规定执行。⑵道路交通标志的反光方法及反光膜级别，应符合图纸规定；如无规定时，应根据不同道路等级和标志类型，按《道路交通标志和标线》(GB5768－1999)附录A及《公路交通标志板》(JT/T279－2004)的规定办理。⑶在同一地点设置两种以上的标志时，可合装在一根立柱上，但最多不超过四块；多块时按警告、禁令、指示的顺序先上后下、先左后右排列。3.道路交通标线道路交通标线包括各种路面标线、箭头、文字、立面标记、突起路标和轮廓标等，应按照图纸及《道路交通标志和标线》(GB5768－1999)的规定设置。4.通信及电力管道、预埋(预留)基础、防眩设施、收费设施和地下通道应按图纸要求和监理的指示进行施工。第二节护栏一、材料1.混凝土护栏采用的材料和制作应符合设计和规范的要求。2.波形梁钢护栏及活动式钢护栏采用的钢材及防腐处理应符合《公路交通安全设施设计与施工技术规范》(JTGF71-2006)的相关要求。3.波形梁钢护栏产品质量要求⑴波形梁板、立柱、防阻块、横隔梁、端头、螺栓、螺母等构件应符合《公路波形梁钢护栏》(JT/T281－2007)及《公路三波形梁钢护栏》(JT/T457-2007)产品标准的规定。生产厂方在提供产品时，应同时提交产品质量合格证书。4（工程名称）监理实施细则⑵波形梁板、立柱、端头、防阻块、托架等部件应符合《碳素结构钢》(GB/T700－2006)的Q235牌号钢的要求。⑶连接螺栓、螺母、垫圈、横梁垫片等部件应符合《碳素结构钢》(GB/T700－2006)的要求，其抗拉强度不得小于375MPa和400MPa(分别适用于JT/T281—2007和JT/T457—2007)。⑷高强度拼接螺栓连接副应符合《低合金高强度结构钢》(GB/T1591—2008)、《优质碳素结构钢》(GB/T699－1999)或《合金结构钢》(GB/T3077-1999)的要求。⑸为保证产品质量要求应对护栏各部件的外观、尺寸、防腐处理进行抽样检查。不相同的部件各以200件一批为取样单位，分别取出一片护栏板、一个端头、一根立柱、一块托架进行检查，如果受检的构件不符合要求，另取两件检验；如果这两件中仍有一件不符合要求，则以此为样品的整批产品应被拒收。⑹护栏板、端头梁、立柱的长度和宽度方向不允许焊接，构件不应出现裂缝。⑺高强度螺栓应抽样进行楔负载拉力试验，断裂应发生在螺纹部分或螺纹与杆部交接处；如不能做楔负载拉力试验，则应做芯部硬度试验，芯部硬度值为洛氏HRC34～40。螺母应抽样进行保证荷载和硬度试验。⑻每批高强螺栓都应有出厂合格证，螺栓连接副扭矩应附有扭矩系数的平均值、标准偏差的试验数据和扭矩系数测试时的环境温度等技术资料。⑼波形梁护栏、活动式钢护栏及螺栓、螺母、垫圈、垫片等所有部件均应按《高速公路交通工程钢构件防腐技术条件》(GB/T18226—2000)的规定采用热浸镀锌(铝)进行金属...
