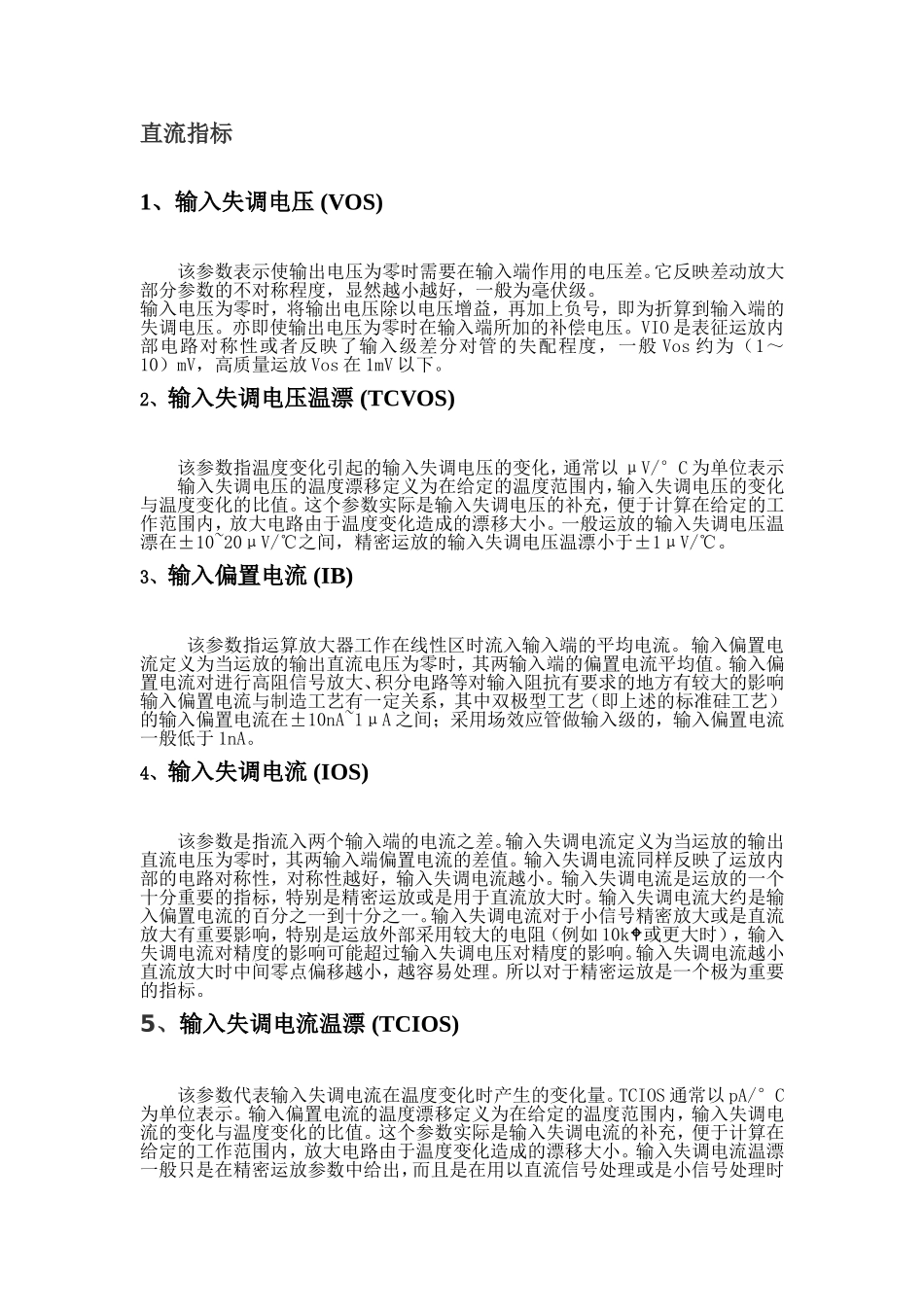

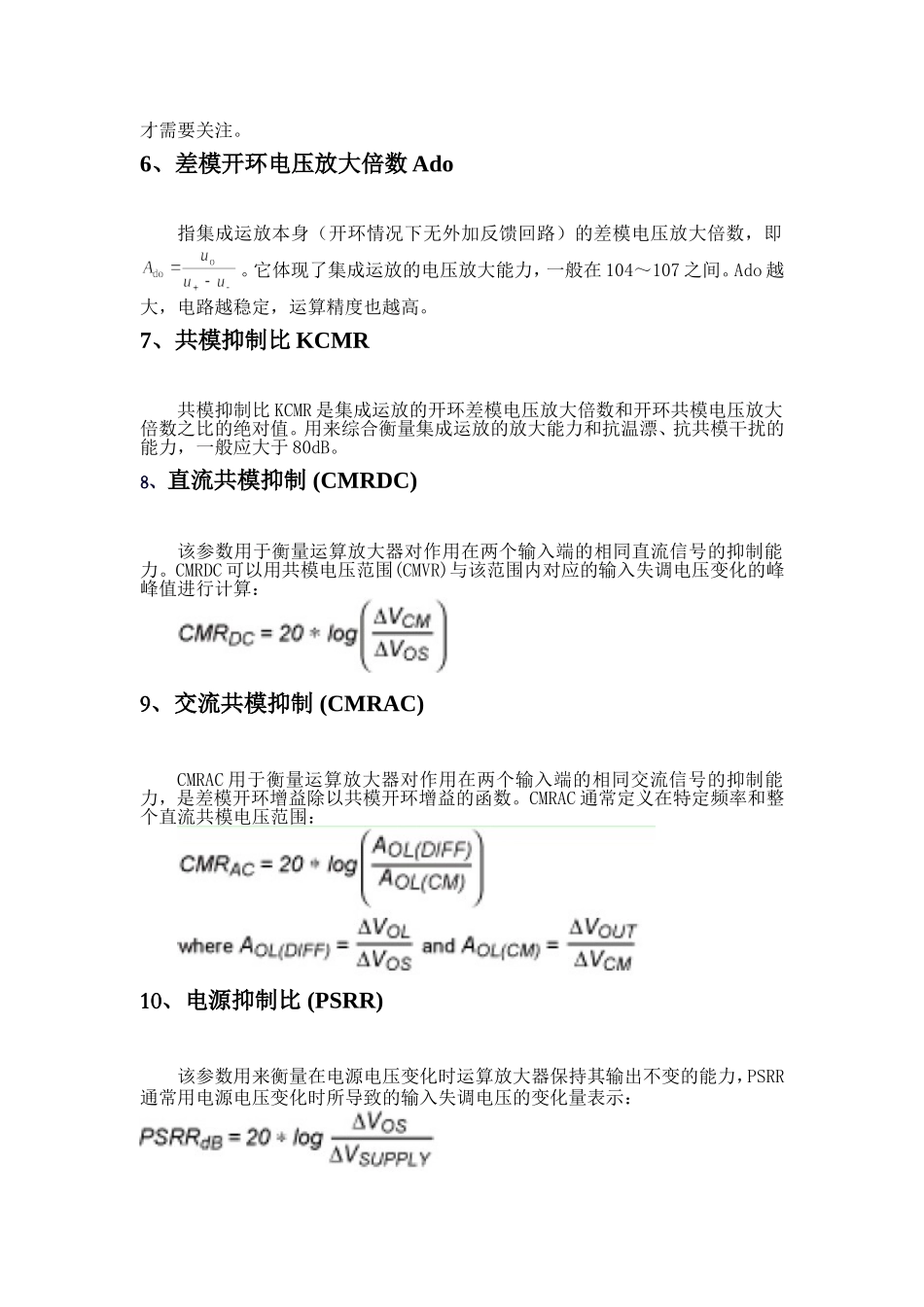

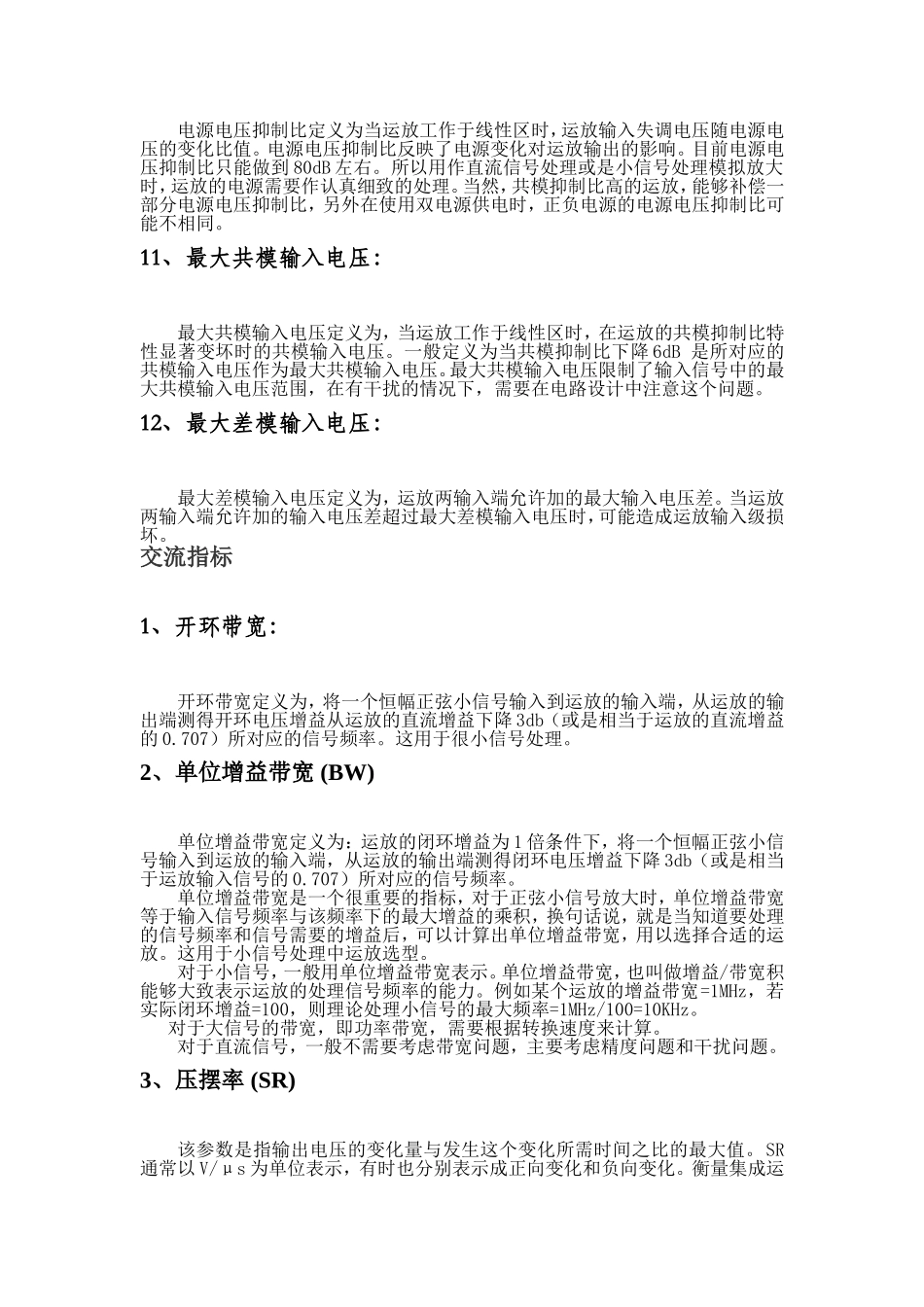

直流指标1、输入失调电压(VOS)该参数表示使输出电压为零时需要在输入端作用的电压差。它反映差动放大部分参数的不对称程度，显然越小越好，一般为毫伏级。输入电压为零时，将输出电压除以电压增益，再加上负号，即为折算到输入端的失调电压。亦即使输出电压为零时在输入端所加的补偿电压。VIO是表征运放内部电路对称性或者反映了输入级差分对管的失配程度，一般Vos约为（1～10）mV，高质量运放Vos在1mV以下。2、输入失调电压温漂(TCVOS)该参数指温度变化引起的输入失调电压的变化，通常以μV/°C为单位表示输入失调电压的温度漂移定义为在给定的温度范围内，输入失调电压的变化与温度变化的比值。这个参数实际是输入失调电压的补充，便于计算在给定的工作范围内，放大电路由于温度变化造成的漂移大小。一般运放的输入失调电压温漂在±10~20μV/℃之间，精密运放的输入失调电压温漂小于±1μV/℃。3、输入偏置电流(IB)该参数指运算放大器工作在线性区时流入输入端的平均电流。输入偏置电流定义为当运放的输出直流电压为零时，其两输入端的偏置电流平均值。输入偏置电流对进行高阻信号放大、积分电路等对输入阻抗有要求的地方有较大的影响输入偏置电流与制造工艺有一定关系，其中双极型工艺（即上述的标准硅工艺）的输入偏置电流在±10nA~1μA之间；采用场效应管做输入级的，输入偏置电流一般低于1nA。4、输入失调电流(IOS)该参数是指流入两个输入端的电流之差。输入失调电流定义为当运放的输出直流电压为零时，其两输入端偏置电流的差值。输入失调电流同样反映了运放内部的电路对称性，对称性越好，输入失调电流越小。输入失调电流是运放的一个十分重要的指标，特别是精密运放或是用于直流放大时。输入失调电流大约是输入偏置电流的百分之一到十分之一。输入失调电流对于小信号精密放大或是直流放大有重要影响，特别是运放外部采用较大的电阻（例如10k或更大时），输入失调电流对精度的影响可能超过输入失调电压对精度的影响。输入失调电流越小直流放大时中间零点偏移越小，越容易处理。所以对于精密运放是一个极为重要的指标。5、输入失调电流温漂(TCIOS)该参数代表输入失调电流在温度变化时产生的变化量。TCIOS通常以pA/°C为单位表示。输入偏置电流的温度漂移定义为在给定的温度范围内，输入失调电流的变化与温度变化的比值。这个参数实际是输入失调电流的补充，便于计算在给定的工作范围内，放大电路由于温度变化造成的漂移大小。输入失调电流温漂一般只是在精密运放参数中给出，而且是在用以直流信号处理或是小信号处理时才需要关注。6、差模开环电压放大倍数Ado指集成运放本身（开环情况下无外加反馈回路）的差模电压放大倍数，即。它体现了集成运放的电压放大能力，一般在104～107之间。Ado越大，电路越稳定，运算精度也越高。7、共模抑制比KCMR共模抑制比KCMR是集成运放的开环差模电压放大倍数和开环共模电压放大倍数之比的绝对值。用来综合衡量集成运放的放大能力和抗温漂、抗共模干扰的能力，一般应大于80dB。8、直流共模抑制(CMRDC)该参数用于衡量运算放大器对作用在两个输入端的相同直流信号的抑制能力。CMRDC可以用共模电压范围(CMVR)与该范围内对应的输入失调电压变化的峰峰值进行计算：9、交流共模抑制(CMRAC)CMRAC用于衡量运算放大器对作用在两个输入端的相同交流信号的抑制能力，是差模开环增益除以共模开环增益的函数。CMRAC通常定义在特定频率和整个直流共模电压范围：10、电源抑制比(PSRR)该参数用来衡量在电源电压变化时运算放大器保持其输出不变的能力，PSRR通常用电源电压变化时所导致的输入失调电压的变化量表示：电源电压抑制比定义为当运放工作于线性区时，运放输入失调电压随电源电压的变化比值。电源电压抑制比反映了电源变化对运放输出的影响。目前电源电压抑制比只能做到80dB左右。所以用作直流信号处理或是小信号处理模拟放大时，运放的电源需要作认真细致的处理。当然，共模抑制比高的运放，能够补偿一部分电源电压抑制比，另外在使用双电源供电时，正负电源的电源电压抑制比可能不相同。11、最大共模输入电压：最大共模输入电压定义为，当运放工...
