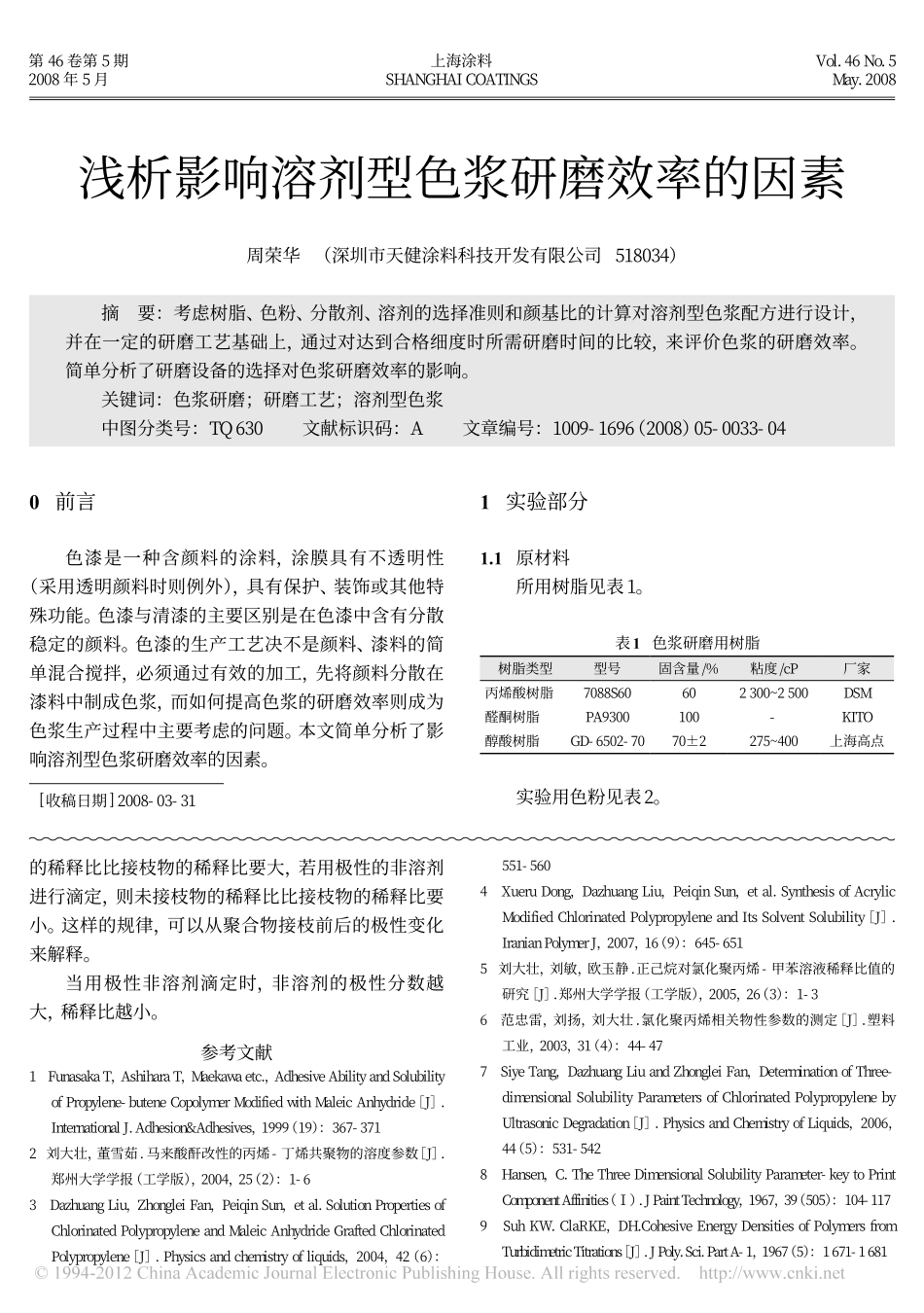

浅析影响溶剂型色浆研磨效率的因素VIP专享VIP免费

第5期33的稀释比比接枝物的稀释比要大，若用极性的非溶剂进行滴定，则未接枝物的稀释比比接枝物的稀释比要小。这样的规律，可以从聚合物接枝前后的极性变化来解释。当用极性非溶剂滴定时，非溶剂的极性分数越大，稀释比越小。参考文献1FunasakaT，AshiharaT，Maekawaetc.，AdhesiveAbilityandSolubilityofPropylene-buteneCopolymerModifiedwithMaleicAnhydride［J］.InternationalJ.Adhesion&Adhesives，1999（19）：367-3712刘大壮，董雪茹.马来酸酐改性的丙烯-丁烯共聚物的溶度参数［J］.郑州大学学报（工学版），2004，25（2）：1-63DazhuangLiu，ZhongleiFan，PeiqinSun，etal.SolutionPropertiesofChlorinatedPolypropyleneandMaleicAnhydrideGraftedChlorinatedPolypropylene［J］.Physicsandchemistryofliquids，2004，42（6）：551-5604XueruDong，DazhuangLiu，PeiqinSun，etal.SynthesisofAcrylicModifiedChlorinatedPolypropyleneandItsSolventSolubility［J］.IranianPolymerJ，2007，16（9）：645-6515刘大壮，刘敏，欧玉静.正己烷对氯化聚丙烯-甲苯溶液稀释比值的研究［J］.郑州大学学报（工学版），2005，26（3）：1-36范忠雷，刘扬，刘大壮.氯化聚丙烯相关物性参数的测定［J］.塑料工业，2003，31（4）：44-477SiyeTang，DazhuangLiuandZhongleiFan，DeterminationofThree-dimensionalSolubilityParametersofChlorinatedPolypropylenebyUltrasonicDegradation［J］.PhysicsandChemistryofLiquids，2006，44（5）：531-5428Hansen，C.TheThreeDimensionalSolubilityParameter-keytoPrintComponentAffinities（Ⅰ）.JPaintTechnology，1967，39（505）：104-1179SuhKW.ClaRKE，DH.CohesiveEnergyDensitiesofPolymersfromTurbidimetricTitrations［J］.JPoly.Sci.PartA-1，1967（5）：1671-1681[收稿日期]2008-03-31浅析影响溶剂型色浆研磨效率的因素周荣华（深圳市天健涂料科技开发有限公司518034）摘要：考虑树脂、色粉、分散剂、溶剂的选择准则和颜基比的计算对溶剂型色浆配方进行设计，并在一定的研磨工艺基础上，通过对达到合格细度时所需研磨时间的比较，来评价色浆的研磨效率。简单分析了研磨设备的选择对色浆研磨效率的影响。关键词：色浆研磨；研磨工艺；溶剂型色浆中图分类号：TQ630文献标识码：A文章编号：1009-1696（2008）05-0033-040前言色漆是一种含颜料的涂料，涂膜具有不透明性（采用透明颜料时则例外），具有保护、装饰或其他特殊功能。色漆与清漆的主要区别是在色漆中含有分散稳定的颜料。色漆的生产工艺决不是颜料、漆料的简单混合搅拌，必须通过有效的加工，先将颜料分散在漆料中制成色浆，而如何提高色浆的研磨效率则成为色浆生产过程中主要考虑的问题。本文简单分析了影响溶剂型色浆研磨效率的因素。上海涂料SHANGHAICOATINGS第46卷第5期2008年5月Vol.46No.5May.20081实验部分1.1原材料所用树脂见表1。表1色浆研磨用树脂树脂类型型号固含量/％粘度/cP厂家丙烯酸树脂7088S60602300~2500DSM醛酮树脂PA9300100-KITO醇酸树脂GD-6502-7070±2275~400上海高点实验用色粉见表2。上海涂料34第46卷表2色浆研磨用色粉色粉型号吸油量/%厂家酞菁绿PT532615~25广州楚天永固红F5RK40杭州百合酞菁蓝M4L835~45佛山金富钛白R70628杜邦炭黑10094Degussa氧化铁黄G31325~35湖南三环所用分散剂为BYK公司生产的BYK-163高相对分子质量嵌段共聚物溶液。所用溶剂见表3。表3色浆研磨用溶剂名称挥发速率产地二甲苯（XYL）0.68国产乙二醇丁醚（BCS）0.1国产100#重芳烃0.19国产注：以丁酯的挥发率为1。1.2实验配方1.2.1颜基比的计算色浆必须含有尽可能少的研磨树脂，以便将树脂对漆膜性能的不利影响降至最低。但过少的研磨树脂在色浆加入期间，特别是在使用低剪切力添加时会由于树脂冲击而致结粒，并导致色浆粘度可能极高。研磨树脂含量增加一般会使色浆的操作较容易。从理论上说不含树脂的色浆是最理想的，因为它们不含研磨树脂，因此防止了有限相容性问题及对涂料性能可能的不利影响。对溶剂型系统来说，由于能防止色浆中颜料的絮凝和干燥倾向，大多使用含有研磨树脂的色...
