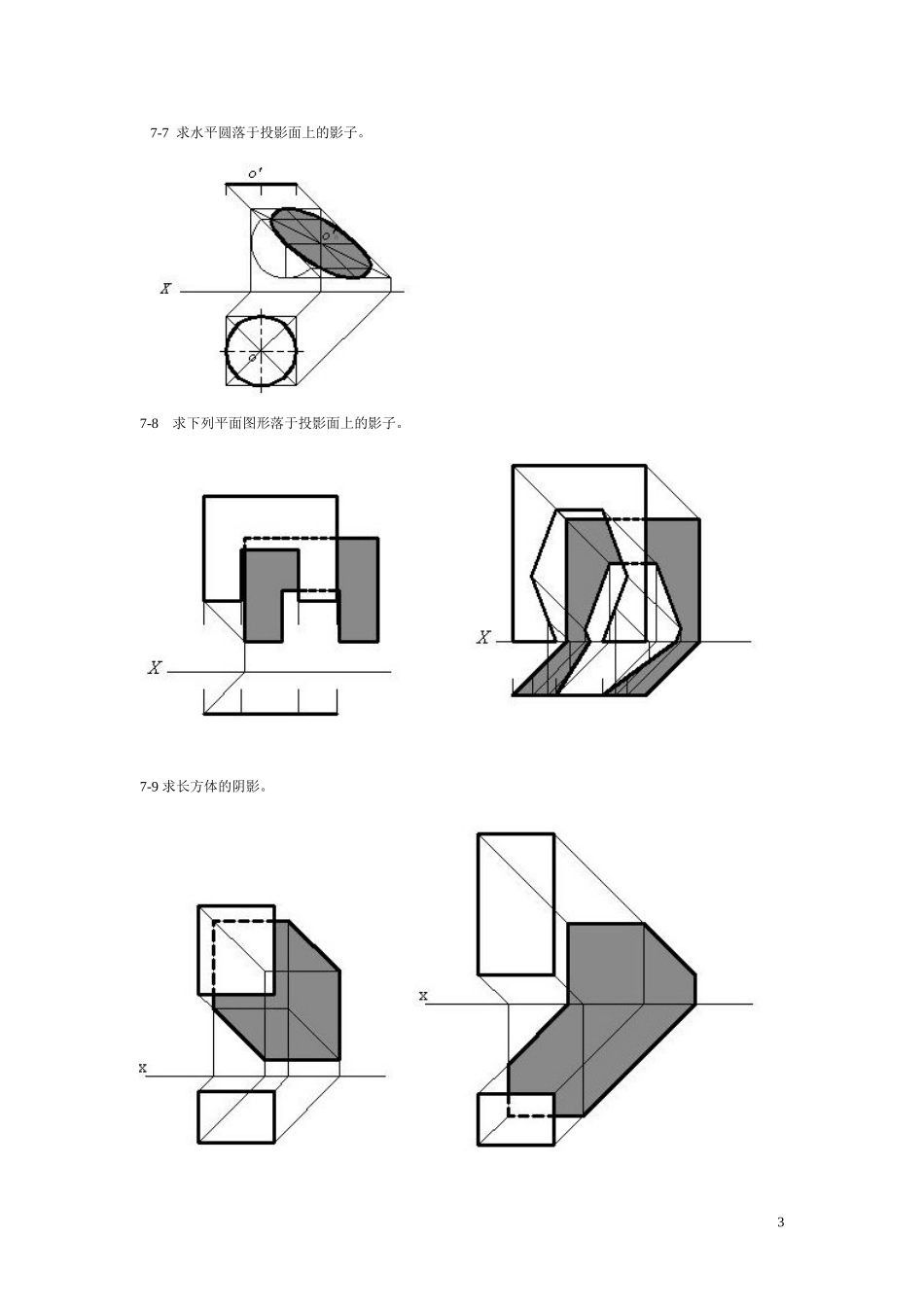

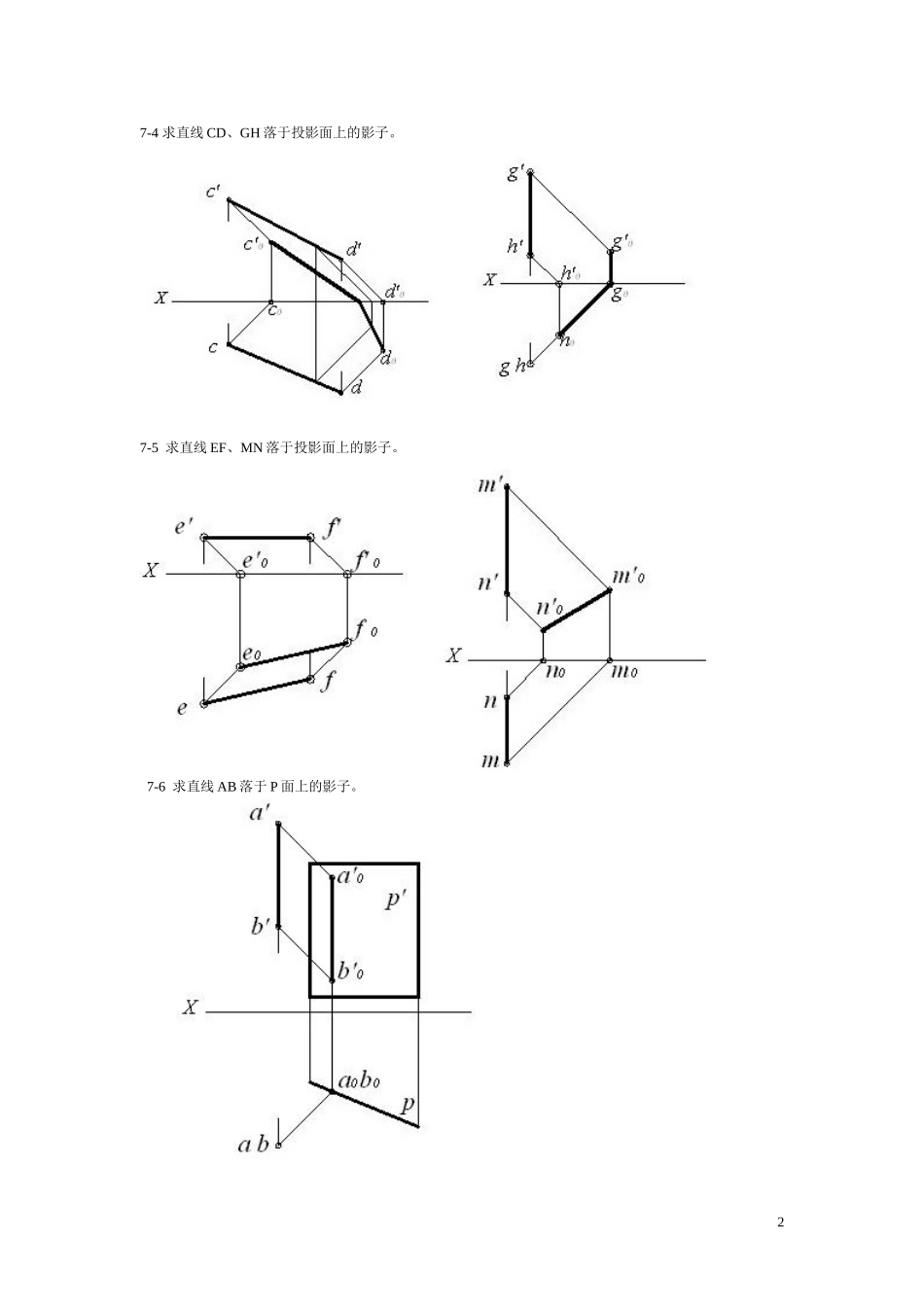

7-1求A、B两点落于投影面上的影子。7-2求点A点落于P面上的影子。7-3求点A点落于Q面上的影子。17-4求直线CD、GH落于投影面上的影子。7-5求直线EF、MN落于投影面上的影子。7-6求直线AB落于P面上的影子。27-7求水平圆落于投影面上的影子。7-8求下列平面图形落于投影面上的影子。7-9求长方体的阴影。37-10求圆柱的阴影。7-11求门洞、窗洞的阴影。47-12求方帽落在方柱和投影面上的阴影。7-13求方帽落在圆柱和投影面上的阴影。7-14求踏步的阴影（包括墙面的地面上的影子）57-15求房屋轮廓的阴影（包括地面上的影子）。7-16阳台、门、窗和雨蓬的阴影。6
