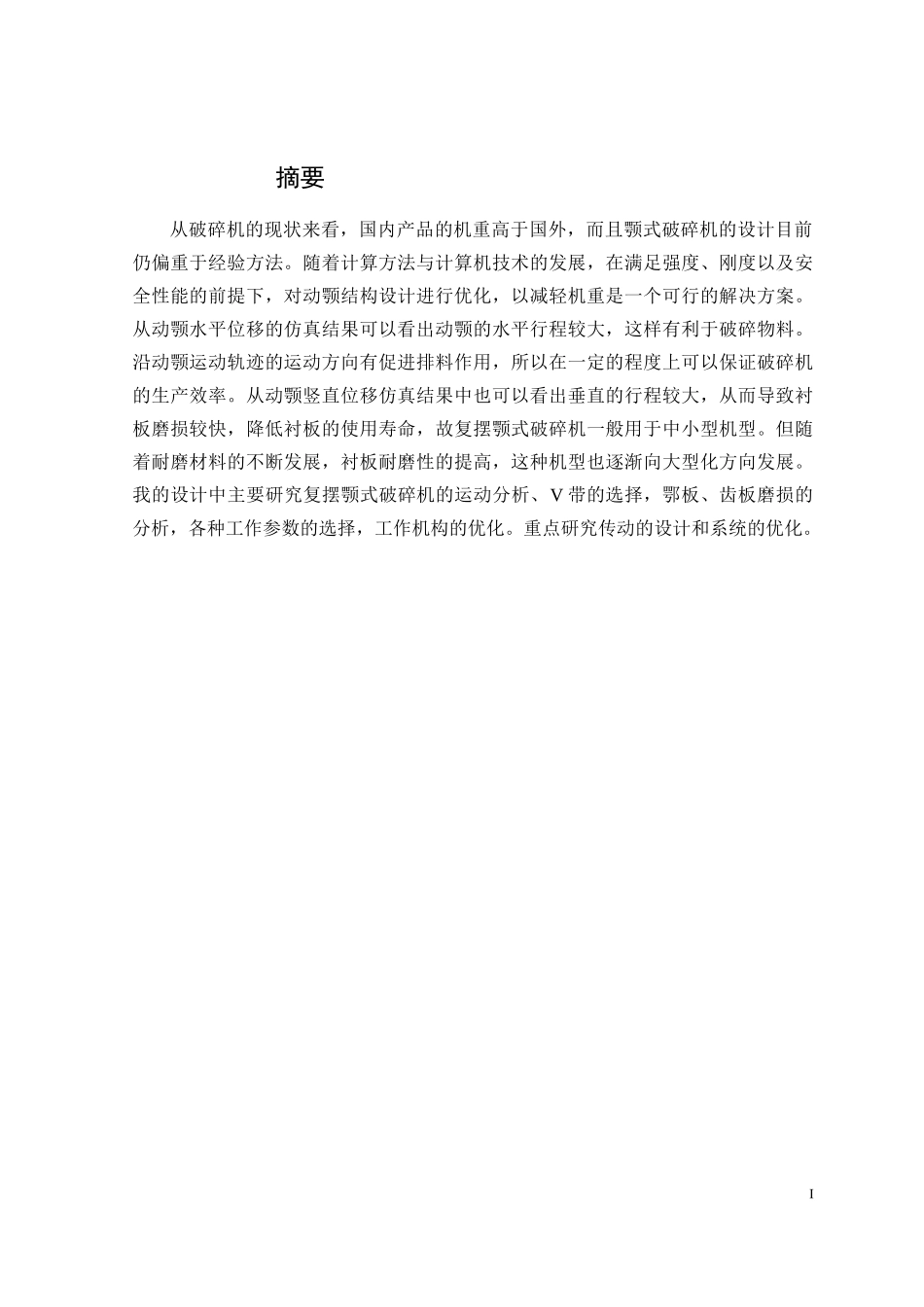

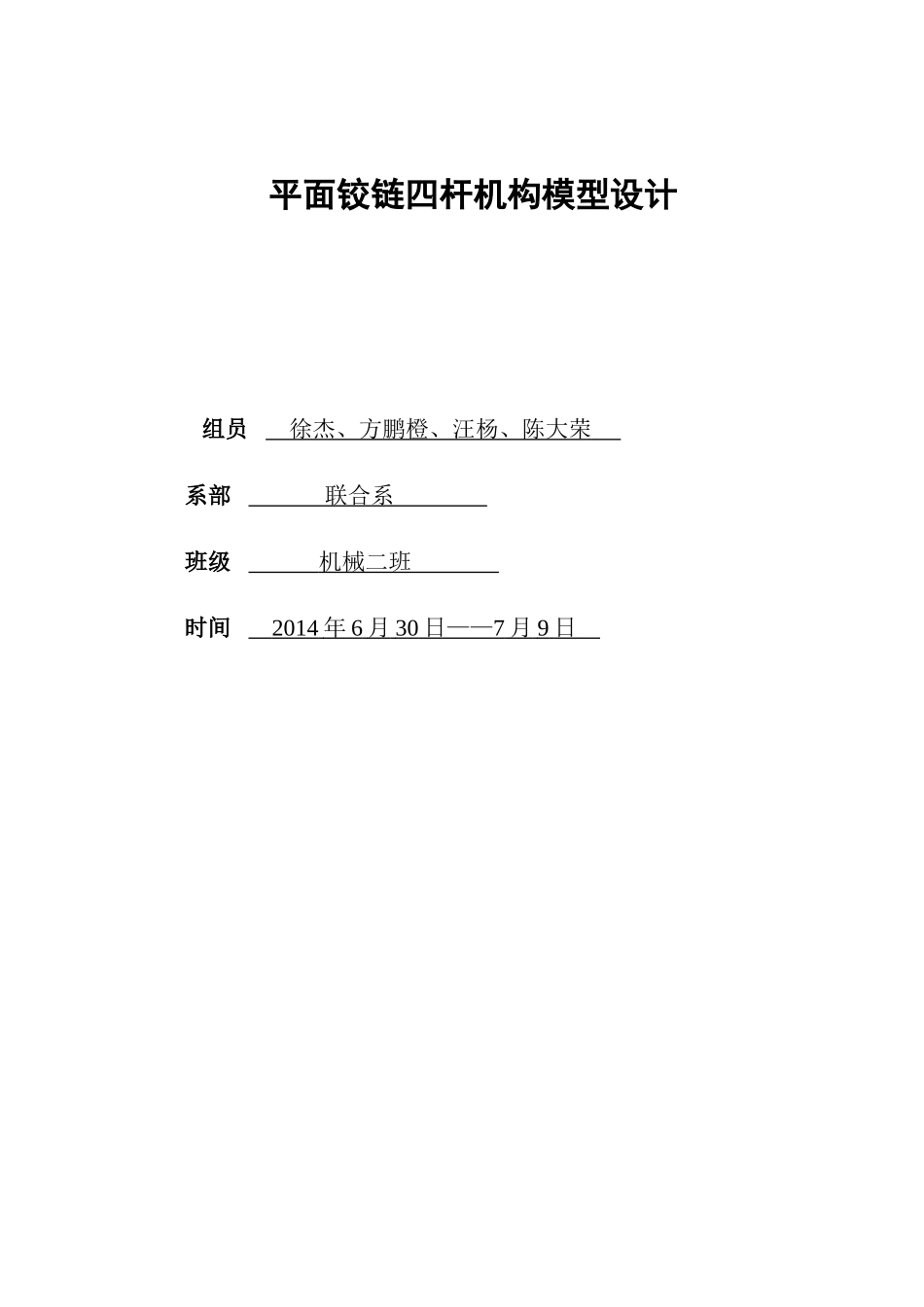

平面铰链四杆机构模型设计组员徐杰、方鹏橙、汪杨、陈大荣系部联合系班级机械二班时间2014年6月30日——7月9日I摘要从破碎机的现状来看，国内产品的机重高于国外，而且颚式破碎机的设计目前仍偏重于经验方法。随着计算方法与计算机技术的发展，在满足强度、刚度以及安全性能的前提下，对动颚结构设计进行优化，以减轻机重是一个可行的解决方案。从动颚水平位移的仿真结果可以看出动颚的水平行程较大，这样有利于破碎物料。沿动颚运动轨迹的运动方向有促进排料作用，所以在一定的程度上可以保证破碎机的生产效率。从动颚竖直位移仿真结果中也可以看出垂直的行程较大，从而导致衬板磨损较快，降低衬板的使用寿命，故复摆颚式破碎机一般用于中小型机型。但随着耐磨材料的不断发展，衬板耐磨性的提高，这种机型也逐渐向大型化方向发展。我的设计中主要研究复摆颚式破碎机的运动分析、V带的选择，鄂板、齿板磨损的分析，各种工作参数的选择，工作机构的优化。重点研究传动的设计和系统的优化。II目录摘要.........................................................................................................................I1绪论.............................................................................................................................11.1研究的目的和意义...........................................................................................11.2特点和现状与发展...........................................................................................31.2.1复摆鄂式破碎机的特点.........................................................................32总体设计过程.............................................................................................................52.1基本结构和工作原理.......................................................................................52.1.1基本结构：.............................................................................................52.1.2工作原理.................................................................................................62.2主要参数...........................................................................................................72.2.1钳角................................................................................................82.2.2动颚水平行程................................................................................82.2.3传动角............................................................................................82.2.4偏心距E..................................................................................................92.3电动机的选择...................................................................................................92.4电动机的容量...................................................................................................92.5选择电动机的型号...........................................................................................92.6V带的传动.....................................................................................................102.7技术性能参数.................................................................................................132.8复摆颚式破碎机的动鄂的工作过程分析.....................................................142.9偏心轴的改进.................................................................................................142.9.1改进前状况...........................................................................................152.9.2修复及改进措施...............................
