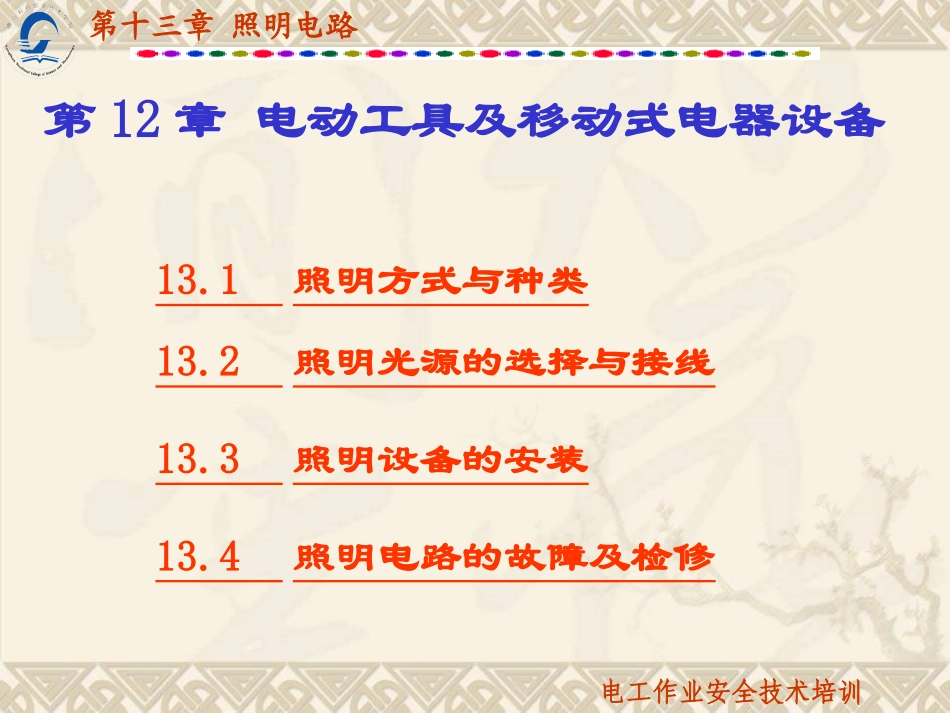

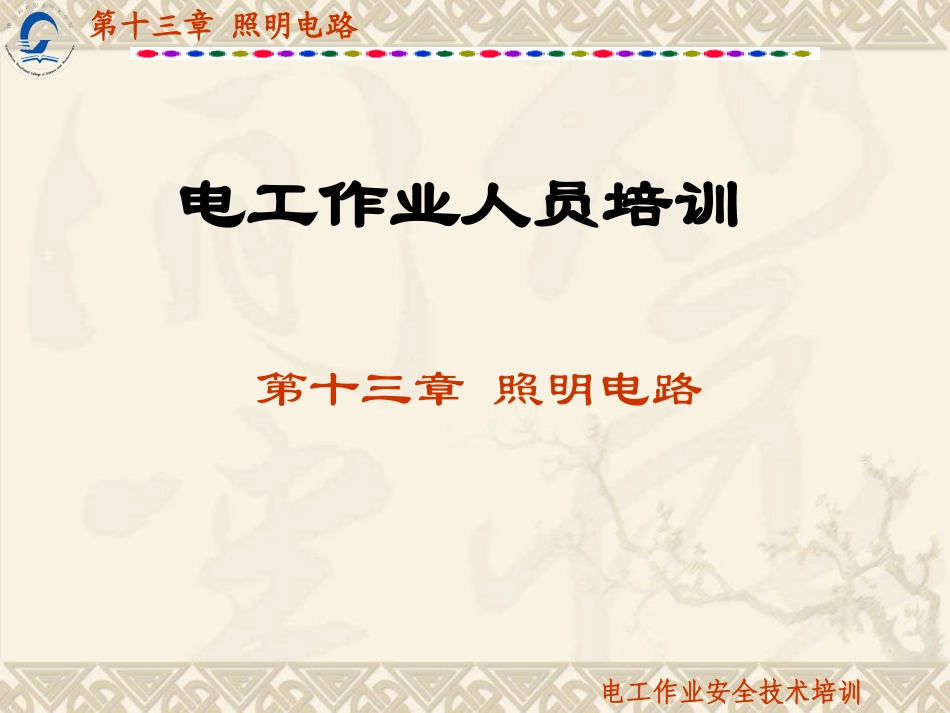

电工作业安全技术培训第十三章照明电路第十三章照明电路电工作业人员培训电工作业安全技术培训第十三章照明电路第12章电动工具及移动式电器设备•深刻理解电动工具及移动式电器设备使用方法；•掌握照明光源的选择与接线；•掌握照明设备的安装；•清楚照明电路的故障及检修方法。电工作业安全技术培训第十三章照明电路13.1照明方式与种类13.2照明光源的选择与接线13.3照明设备的安装13.4照明电路的故障及检修第12章电动工具及移动式电器设备电工作业安全技术培训第十三章照明电路第十三章照明电路•电气照明是工厂供电的一个组成部分，良好的照明是保证安全生产提高劳动生产率和保护工作人员视力健康的必要条件。照明设备的不正常运行可能导致人员伤亡事故或火灾等.为此，必须保持照明设备的安全运行。电工作业安全技术培训第十三章照明电路13－1照明方式与种类•一、照明方式•l.一般照明•一般照明是指在整个场所或场所的某部分照度基本上相同的照明。对于工作位置密度很大而对光照方向又无特殊要求，或工艺上不适宜装设局部照明设置的场所，宜单独使用一般照明。它的优点是在工作表面和整个视界范围内，具有较佳的亮度对比；可采用较大功率的灯泡，因而光效较高，照明装置数量少，投资费用低。电工作业安全技术培训第十三章照明电路•局部照明是格局限于工作部位的固定的或移动的照明，对于局部地点需要高照度并对照射方向有要求时宜采用局部照明。•2．局部照明电工作业安全技术培训第十三章照明电路•混合照明是指一般照明与局部照明共同组成的照明。对于工作部位需要较高照度并对照射方向有特殊要求的场所，宜采用混合照明。混合照明的优点是可以在工作平面、垂直和倾斜表面上，甚至工件的内部获得高的照度易于改善光色，减少装置功率和节约运行费用。3．混合照明电工作业安全技术培训第十三章照明电路二、照明的种类•1.工作照明•工作照明是指用来保证在照明场所正常工作所需照度适合视力条件的照明。•2．事故照明•事故照明是指当工作照明由于电气事故而熄灭后，为了继续工作或从房间内疏散人员而设罡的照明。由于工作中断或误操作会引起爆炸、火灾、人身伤亡等严重事故或生产秩序长期混乱的场所应有事故照明，如大型的总降压变电所其照明不小于这些地点规定照应的10%。电工作业安全技术培训第十三章照明电路13－2照明光源的选择与接线•选择照明光源应考虑到各种光源的优缺点；使用场所、额定电压•以及照度的需要等方面。为了便于比较，现将常用的几种光源列表说明其优缺点及适用场所，供选用时参考。见表13-1。电工作业安全技术培训第十三章照明电路电工作业安全技术培训第十三章照明电路•电灯额定电压的选择，主要应从人身安全的角度出发来考虑，在触电机会较多危险性较大的场所局部照明和手提照明（如车床照明）应采用额定电压在36V以下的安全灯，并应配有双绕组的变压器。对于安装高度能符合规程规定，触电机会较少。触电危险性较小的场合一般都采用220V普通照明灯，这样不需要降压变压器，投资小，安装方便。一、普通灯泡额定电压的选择电工作业安全技术培训第十三章照明电路二、照明灯具的连线•1．白炽灯常用控制线路•白炽灯常用接线如表13－2所示电工作业安全技术培训第十三章照明电路2.日光灯接线电工作业安全技术培训第十三章照明电路13－3照明设备的安装•照明设备包括：照明开关、插座、灯具、导线等。•一、照明开关的安装要求•1．扳动开关距地面高度一般为1.2－1.4m，距门框为150～200mm•2．拉线开关距地面一位高度为2.2－2．8m。距门框为150～200mm。电工作业安全技术培训第十三章照明电路•3．在易燃、易爆和特别场所，开关应分别采用防爆型、密闭型的或安装在其它处所控制。多尘潮湿场所和户外应使用防水瓷质拉线开关或加装保护器。•4．暗装的开关及插座应装牢在开头盒内，开关盒应有完整的盖板。密闭式开关，保险丝不得外漏，距地面的高度为1.4m.•5.仓库的电源开关应安装在室外。电工作业安全技术培训第十三章照明电路二、照明开关的选择•照明开关种类很多。选择时应从实用、质量、美观、价格等几个方面考虑。常用的开关有拉线开关、扳动开...
