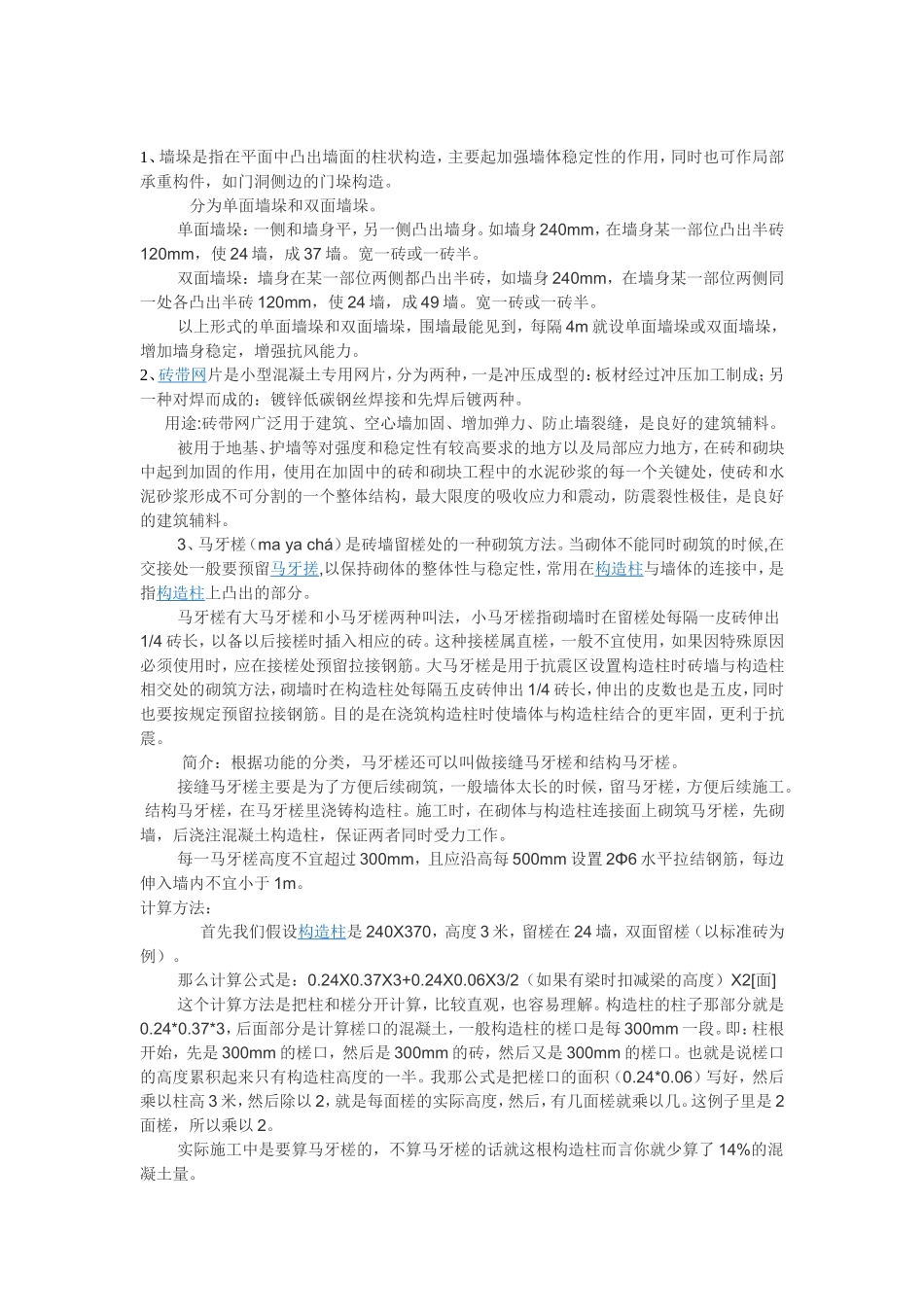

墙体、墙垛、马牙槎、内墙、施工流程_第1页
1/11

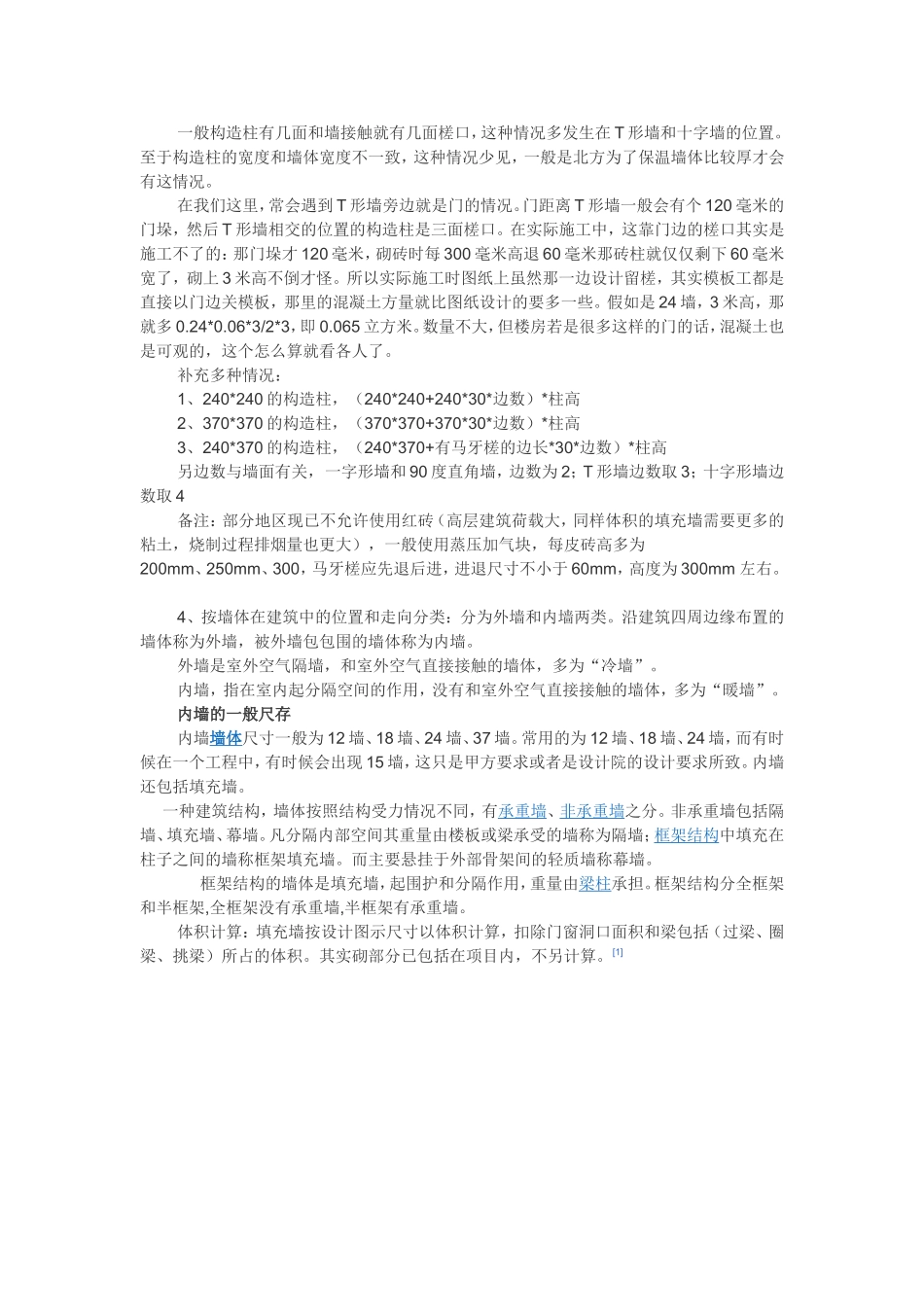

墙体、墙垛、马牙槎、内墙、施工流程_第2页
2/11

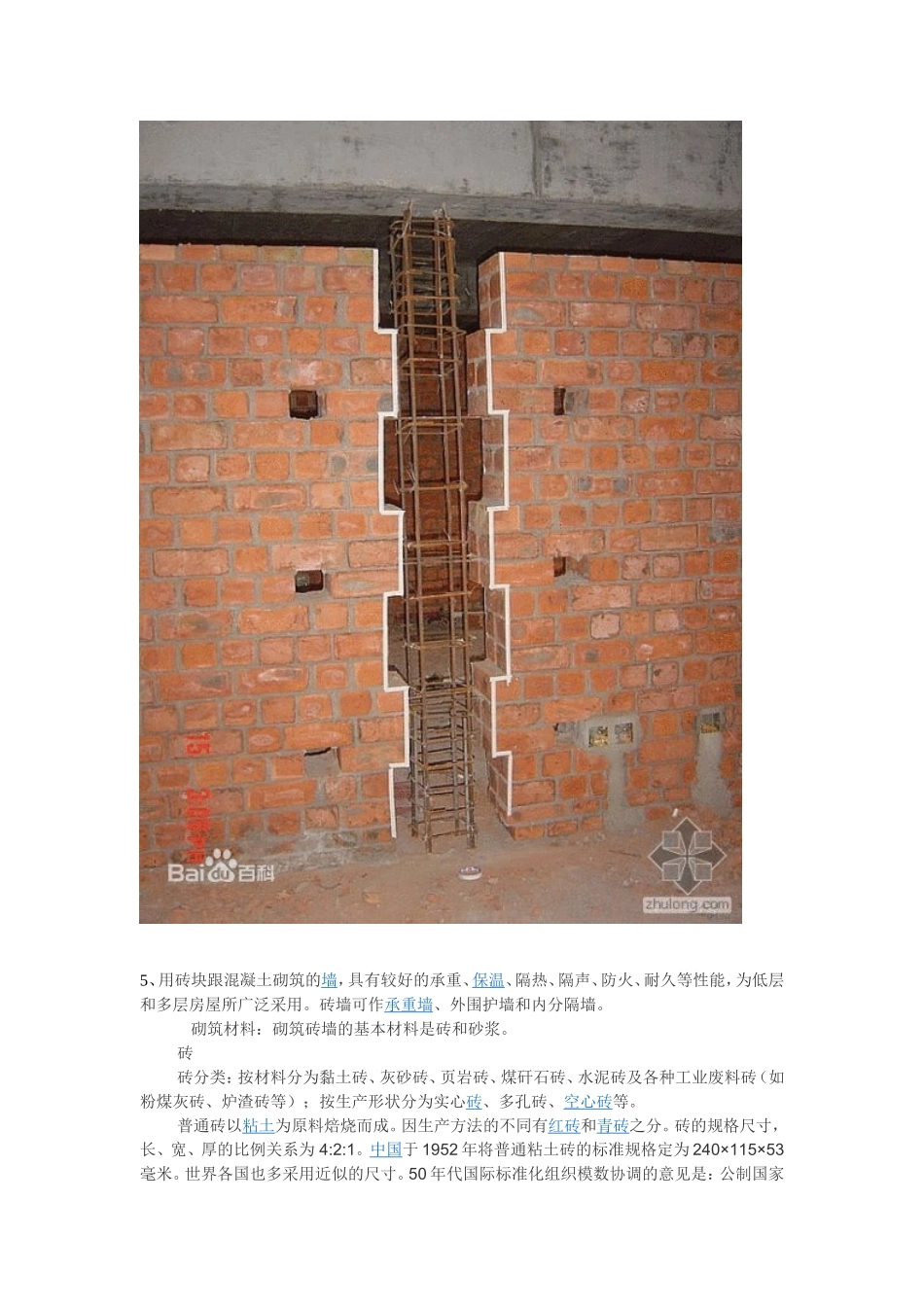

墙体、墙垛、马牙槎、内墙、施工流程_第3页
3/11
1、墙垛是指在平面中凸出墙面的柱状构造,主要起加强墙体稳定性的作用,同时也可作局部承重构件,如门洞侧边的门垛构造。分为单面墙垛和双面墙垛。单面墙垛:一侧和墙身平,另一侧凸出墙身。如墙身240mm,在墙身某一部位凸出半砖120mm,使24墙,成37墙。宽一砖或一砖半。双面墙垛:墙身在某一部位两侧都凸出半砖,如墙身240mm,在墙身某一部位两侧同一处各凸出半砖120mm,使24墙,成49墙。宽一砖或一砖半。以上形式的单面墙垛和双面墙垛,围墙最能见到,每隔4m就设单面墙垛或双面墙垛,增加墙身稳定,增强抗风能力。2、砖带网片是小型混凝土专用网片,分为两种,一是冲压成型的:板材经过冲压加工制成;另一种对焊而成的:镀锌低碳钢丝焊接和先焊后镀两种。用途:砖带网广泛用于建筑、空心墙加固、增加弹力、防止墙裂缝,是良好的建筑辅料。被用于地基、护墙等对强度和稳定性有较高要求的地方以及局部应力地方,在砖和砌块中起到加固的作用,使用在加固中的砖和砌块工程中的水泥砂浆的每一个关键处,使砖和水泥砂浆形成不可分割的一个整体结构,最大限度的吸收应力和震动,防震裂性极佳,是良好的建筑辅料。3、马牙槎(mayachá)是砖墙留槎处的一种砌筑方法。当砌体不能同时砌筑的时候,在交接处一般要预留马牙搓,以保持砌体的整体性与稳定性,常用在构造柱与墙体的连接中,是指构造柱上凸出的部分。马牙槎有大马牙槎和小马牙槎两种叫法,小马牙槎指砌墙时在留槎处每隔一皮砖伸出1/4砖长,以备以后接槎时插入相应的砖。这种接槎属直槎,一般不宜使用,如果因特殊原因必须使用时,应在接槎处预留拉接钢筋。大马牙槎是用于抗震区设置构造柱时砖墙与构造柱相交处的砌筑方法,砌墙时在构造柱处每隔五皮砖伸出1/4砖长,伸出的皮数也是五皮,同时也要按规定预留拉接钢筋。目的是在浇筑构造柱时使墙体与构造柱结合的更牢固,更利于抗震。简介:根据功能的分类,马牙槎还可以叫做接缝马牙槎和结构马牙槎。接缝马牙槎主要是为了方便后续砌筑,一般墙体太长的时候,留马牙槎,方便后续施工。结构马牙槎,在马牙槎里浇铸构造柱。施工时,在砌体与构造柱连接面上砌筑马牙槎,先砌墙,后浇注混凝土构造柱,保证两者同时受力工作。每一马牙槎高度不宜超过300mm,且应沿高每500mm设置2Φ6水平拉结钢筋,每边伸入墙内不宜小于1m。计算方法:首先我们假设构造柱是240X370,高度3米,留槎在24墙,双面留槎(以标准砖为例)。那么计算公式是:0.24X0.37X3+0.24X0.06X3/2(如果有梁时扣减梁的高度)X2[面]这个计算方法是把柱和槎分开计算,比较直观,也容易理解。构造柱的柱子那部分就是0.24*0.37*3,后面部分是计算槎口的混凝土,一般构造柱的槎口是每300mm一段。即:柱根开始,先是300mm的槎口,然后是300mm的砖,然后又是300mm的槎口。也就是说槎口的高度累积起来只有构造柱高度的一半。我那公式是把槎口的面积(0.24*0.06)写好,然后乘以柱高3米,然后除以2,就是每面槎的实际高度,然后,有几面槎就乘以几。这例子里是2面槎,所以乘以2。实际施工中是要算马牙槎的,不算马牙槎的话就这根构造柱而言你就少算了14%的混凝土量。一般构造柱有几面和墙接触就有几面槎口,这种情况多发生在T形墙和十字墙的位置。至于构造柱的宽度和墙体宽度不一致,这种情况少见,一般是北方为了保温墙体比较厚才会有这情况。在我们这里,常会遇到T形墙旁边就是门的情况。门距离T形墙一般会有个120毫米的门垛,然后T形墙相交的位置的构造柱是三面槎口。在实际施工中,这靠门边的槎口其实是施工不了的:那门垛才120毫米,砌砖时每300毫米高退60毫米那砖柱就仅仅剩下60毫米宽了,砌上3米高不倒才怪。所以实际施工时图纸上虽然那一边设计留槎,其实模板工都是直接以门边关模板,那里的混凝土方量就比图纸设计的要多一些。假如是24墙,3米高,那就多0.24*0.06*3/2*3,即0.065立方米。数量不大,但楼房若是很多这样的门的话,混凝土也是可观的,这个怎么算就看各人了。补充多种情况:1、240*240的构造柱,(240*240+240*30*边数)*柱高2、370*370的构造柱,(370*370+370*30*边数)*柱高3、240*370的构造柱,(240*370+有马牙...
