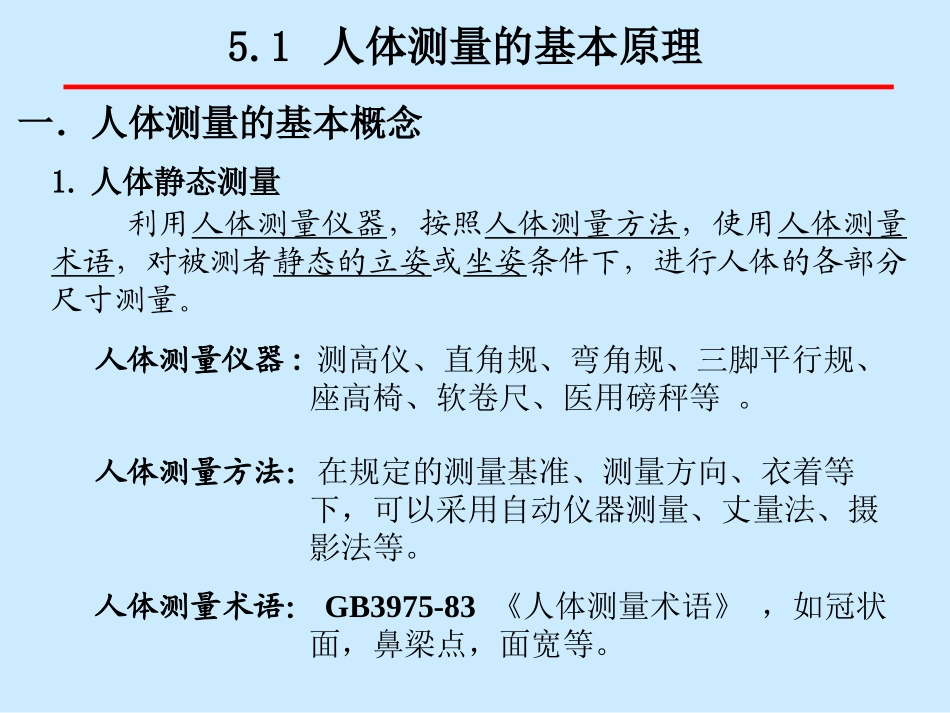

1、人体测量的基本原理2、人体测量数据的应用3、作业空间设计的工效学原则4、坐姿作业空间设计5、立姿作业空间设计6、坐立姿作业空间设计第五章作业空间设计本章内容提要5.1人体测量的基本原理一.人体测量的基本概念1.人体静态测量利用人体测量仪器,按照人体测量方法,使用人体测量术语,对被测者静态的立姿或坐姿条件下,进行人体的各部分尺寸测量。人体测量仪器:测高仪、直角规、弯角规、三脚平行规、座高椅、软卷尺、医用磅秤等。人体测量方法:在规定的测量基准、测量方向、衣着等下,可以采用自动仪器测量、丈量法、摄影法等。人体测量术语:GB3975-83《人体测量术语》,如冠状面,鼻梁点,面宽等。2.人体动态测量数据动态数据涉及由四肢挥动所占有的空间体积与极限,一般具有三维空间,即人体功能上的尺寸,包括人在工作姿势下或某种操作活动状态下测量的尺寸。3.人体测量方法与仪器(1)普通测量法采用一般的人体生理测量仪器,包括人体测高仪、直角规、弯角规、三角平行规、软尺、测齿规、立方定颅器、平行定点仪、坐高椅,量足仪、软卷尺等,主要测量人体结构尺寸。图5.1人体测高仪普通测量技术所用仪器(2)摄像法通过投影测量来确定随人的姿势而变化的功能尺寸,如图5.4所示。常用的测量仪器是照相机或摄像机。(3)三维数字化人体测量法分为手动接触式、手动非接触式、自动接触式、自动非接触式。其测量效率高、数据处理容量大、速度快、精度高,但成本也较高。二.人体测量术语国标GB/T5703-1999《用于技术设计的人体测量基础项目》规定了人体测量术语。1.被测者姿势(1)立姿。指被测者挺胸直立,头部以眼耳平面定位,眼睛平视前方,肩部放松,上肢自然下垂,手伸直,手掌朝向体侧,手指轻贴大腿侧面,自然伸直膝部,左、右足后跟并拢,前端分开,使两足大致呈45度夹角,体重均匀分布于两足。(2)坐姿。指被测者挺胸坐在被调节到腓骨头高度的平面上,头部以眼耳平面定位,眼睛平视前方,左、右大腿大致平行,膝弯曲大致呈直角,足平放在地面上,手轻放在大腿上。2.测量基准面人体测量基准面的定位是由三个互为垂直的轴(垂直轴、纵轴和横轴)来决定的(图5.7)。3.测量方向在人体的上、下方向上,将上方称为头侧端,将下方称为足侧端。在人体的左、右方向上,将靠近正中矢状面的方向称为内侧,将远离正中矢状面的方向称为外侧。在四肢上,将靠近四肢附着部位的称为近位,将远离四肢附着部位的称为远位。对于上肢,将桡骨侧称为桡侧,将尺骨侧称为尺侧。对于下肢,将胫骨侧称为胫侧,将腓骨侧称为腓侧。4.支承面、衣着和测量精度立姿时站立的地面或平台及坐姿时的椅平面应是水平的、稳固的、不可压缩的。被测量者应裸体或穿着尽量少的内衣。线性尺寸测量精度为1mm,体重测量精度为0.5Kg。三、人体测量数据处理人体尺寸近似于正态分布,人体测量数据处理过程中的特征参数:XYM3M3(2)标准差它表明一系列变数距平均值的分布状态或离散程度。用表示。标准差常用于确定某一范围的界限。M(1)平均值它是指测量值分布最集中区,反映测量值本质与特征,是衡量一定条件下的测量水平。用表示。平均值不能作为设计的依据,否则只能满足50%的人使用。:68.27%M2:95.55%M3:99.73%M(3)百分比值vPMKvPMK百分比值与其所对应的尺寸有如下的换算关系:1%~50%百分比值处所对应的尺寸(值):50%~99%百分比值处所对应的尺寸(值):K为百分比值变换系数(P170,表5.1)测量尺寸频数5%95%50%百分比值的意义:低于该百分比值点尺寸的人群在总人群所占的比例。例.某一群体人的身高的平均值为1670mm,标准差为64mm,求5%和95%的百分比值的尺寸。解:查表5.1(表),5%时K=1.645,95%时K=1.6455%百分比值的尺寸Pv=1670-64×1.645≈1564.7mm95%百分比值的尺寸Pv=1670+64×1.645≈1775.3mm。身高分布曲线(4)百分位数在工效学的设计中,为了保证设计尺寸符合95%的大多数人,经常使用5%、10%、50%、90%,95%五个百分比值,称为第5%、10%、50%、90%、95%百分位数。第5%百分位数是指:有5%的人群小于5%百分比值的尺寸。代表小身...
