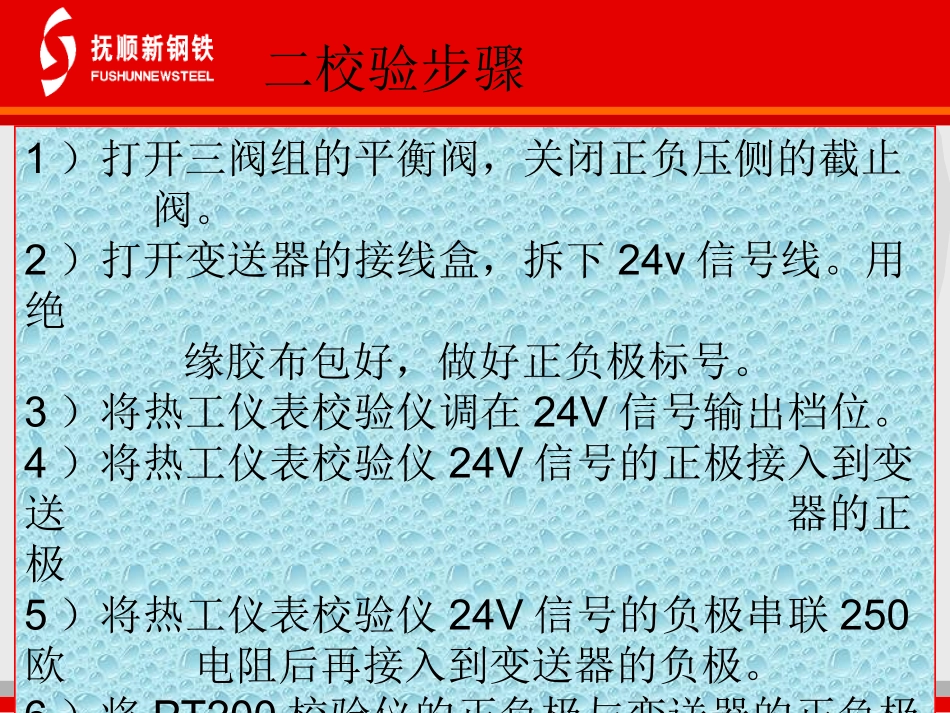

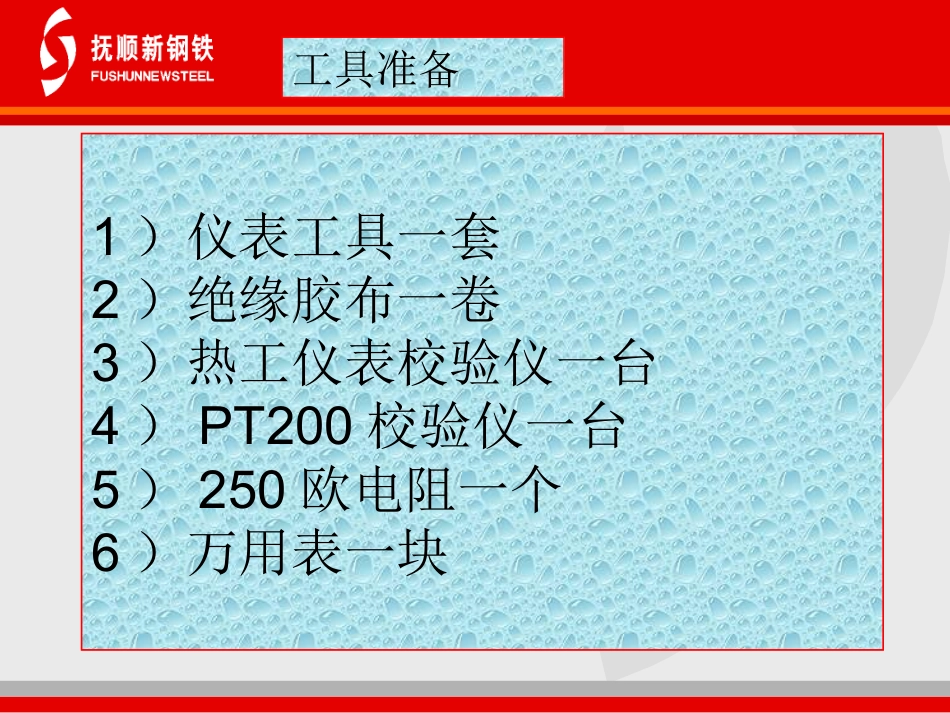

压力变送器上下限量程校验工具准备1)仪表工具一套2)绝缘胶布一卷3)热工仪表校验仪一台4)PT200校验仪一台5)250欧电阻一个6)万用表一块二校验步骤1)打开三阀组的平衡阀,关闭正负压侧的截止阀。2)打开变送器的接线盒,拆下24v信号线。用绝缘胶布包好,做好正负极标号。3)将热工仪表校验仪调在24V信号输出档位。4)将热工仪表校验仪24V信号的正极接入到变送器的正极5)将热工仪表校验仪24V信号的负极串联250欧电阻后再接入到变送器的负极。6)将PT200校验仪的正负极与变送器的正负极相连接。BT200操作步骤接线照片变送器显示故障表变送器指示显示BT200显示原因出错时的输出状态措施Er.01CAPMODULEFAULT膜盒错误用D53参数设置,输出信号(保持,高低)更换膜盒Er.02AMPMODULEFAULT放大器错误用D53参数设置,输出信号(保持,高低)更换放大器Er.03OUTOFRANGE输出超出膜盒测量极限输出上限值或下限值检查输入Er.04OUTOFSPRANGE静压超出规定值显示当前输出检查静压Er.05OVERTEMP(CAP)膜盒温度越界(-50~130℃)显示当前输出采取隔热或加温散热,保持温度在界内。Er.06OVERTEMP(AMP)放大器温度越界(-50~95℃)显示当前输出采取隔热或加温散热,保持温度在界内。Er.07OVEROUTPUT输出超出上下限值输出上限值或下限值检查输入和量程设定,并视需要作修正Er.08OVERDISPLAY显示超出上下限值输示上限值或下限值检查输入和显示设定,并视需要作修正Er.09ILLEGALLRLLRV超出设定值立即保持错误发生前的输出检查LRV并视需要作修正Er.10ILLEGALHRLHRA超出设定值立即保持错误发生前的输出检查HRA并视需要作修正Er.11ILLEGALSPAN量程超过设定值立即保持错误发生前的输出检查量程,并视需要作修正Er.12ZEROADJOVER零点调整范围过大显示当前输出重新调零
