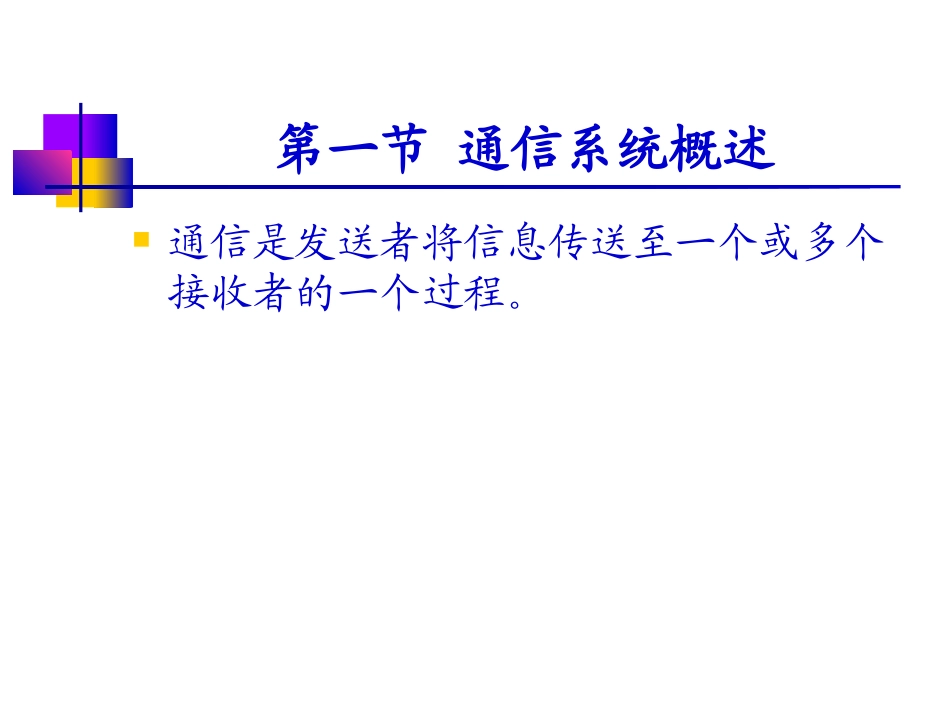

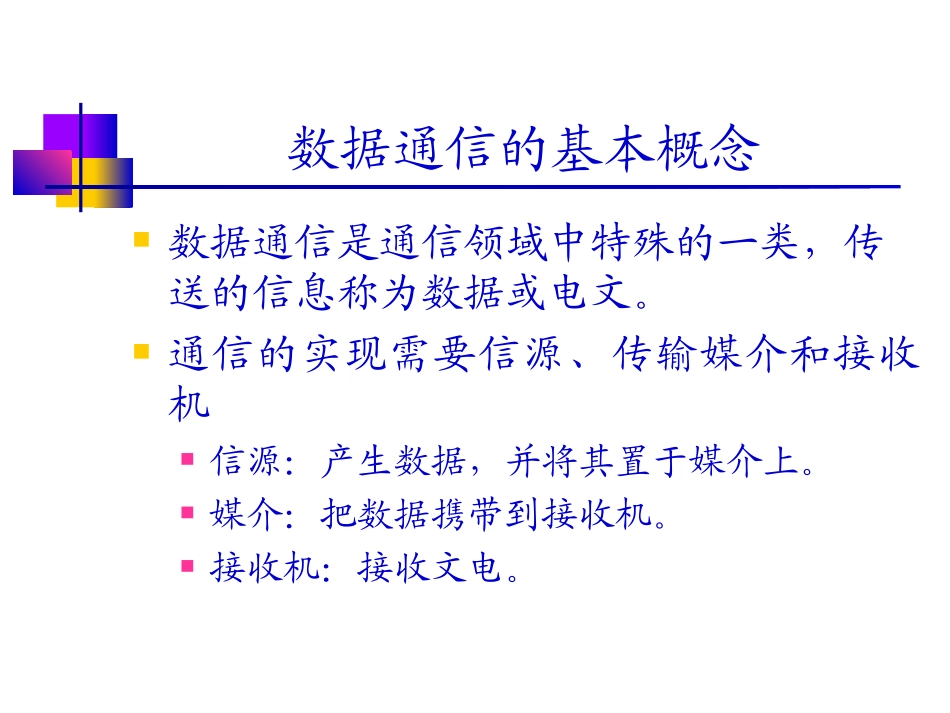

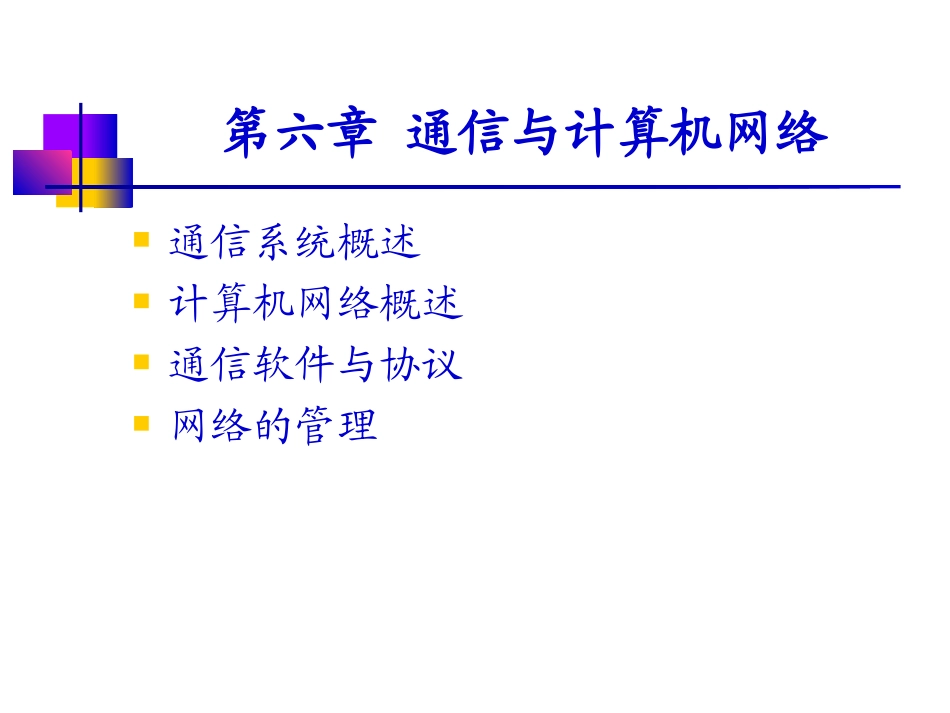

第六章通信与计算机网络通信系统概述计算机网络概述通信软件与协议网络的管理第一节通信系统概述通信是发送者将信息传送至一个或多个接收者的一个过程。数据通信的基本概念数据通信是通信领域中特殊的一类，传送的信息称为数据或电文。通信的实现需要信源、传输媒介和接收机信源：产生数据，并将其置于媒介上。媒介：把数据携带到接收机。接收机：接收文电。三个基本元素缺一不可基本元素可能有多种形式，取决于特定的通信系统。信源接收者媒介数据信收信人邮递员报告麦克风与投影仪与会听众（只能看）（能听能看）电子邮件电话线接收者（只能看）一、数据通信的基本概念(续)噪声可能破坏传输数据的干扰通信线路载携信息的媒介信道可以将一条线路分成多个信道信道中传输的是bit一、数据通信的基本概念(续)信号类型信号是数据的具体表示形式电信号数字信号：离散的不连续的信号(0、1)模拟信号：用幅度或频率的连续变化来表示信息。(振幅、频率)一、数据通信的基本概念(续)模拟数据和数字数据都可以用模拟信号或数字信号来表示和传送数字信号表示模拟数据利用编码解码器模拟数据→数字信号（编码）数字信号→模拟数据（解码）模拟信号表示数字数据利用调制解调器数字信号→模拟信号(调制)模拟信号→数字信号(解调)一、数据通信的基本概念(续)数据率度量传输速度的单位常用bps(每秒传输的二进制位的位数)来表示.每个信道有一个最大的数据率窄带信道：低速，一般小于300bps宽带信道：高速，一般可达50Mbps声带信道9600bps一、数据通信的基本概念(续)数据率也可用波特率来表示波特率是指每秒信号变化的次数一个信道的一次变化表示为----一个bit两个bit...若每次变化表示一个bit，波特率=数据率若每次变化表示多个bit，波特率<数据率一、数据通信的基本概念(续)带宽在给定介质上可同时传送信号的频率范围决定了通信介质的传输能力带宽越宽，信号的失真越小,数据传输也越快宽带网常用于大型组织、军队、政府机构一、数据通信的基本概念(续)数据流向：数据在信道中的传输方向有三种单工:信号总是沿信道的一个固定方向传输半双工:信号可沿信道的两个方向传输,一次能沿一个双工:信号可同时沿信道的两个方向传输一、数据通信的基本概念(续)传输方法并行传输串行传输100信源接收机11010传输的一个字符（a）并行传输10011001传输的一个字符（b）串行传输信源接收机二、传输介质概述传输介质信号传输的物理通路传输介质的类型有线双绞线、同轴电缆、光纤电缆无线无线电波、红外线、微波二、传输介质(续)双绞线若干对彼此绝缘的电线绞合在一起可以传送模拟信号和数字信号STP和UTPUTP的级别1、2类：传输速率<4Mbps3类：传输速率10Mbps4类：传输速率16Mbps5类：传输速率100Mbps各种双绞线都存在衰减，使用长度通常<100m价格便宜，传输速度慢二、传输介质(续)同轴电缆结构导线、绝缘层、屏蔽层、保护罩特点成本高、速度快、抗干扰性强、传输距离远分为两类75Ω宽带电缆：黄色、粗、高速数字信号和模拟信号、频率范围300Hz-400MHz50Ω基带电缆：黑色、细、只适用数字信号、数据率10Mbps二、传输介质(续)光纤电缆结构(如图)芯、外套、封套、外壳需要光电转换数据传输率可达25Gbps特点传输距离长、抗干扰性强、传输速度快、成本高、连接困难二、传输介质(续)（a）同轴电缆铜芯隔离材料网状导体保护性塑料外层（b）光纤电缆芯（玻璃）封套（玻璃）外套（塑胶）侧视图三根光纤的剖面图外壳外套芯封套无线传输介质无线电传输无线电波特点容易产生传播又远全方向传播无线电波的特性与频率有关长波：易绕过障碍、能量衰减现象严重短波：易受障碍物遮挡、易被雨水吸收易受各种电子设备的干扰主要用于广播式通信微波传输微波是一种特殊的无线电信号，通过大气进行传播是直线传播常用的微波系统有两种。基于地面的系统基于卫星的微波系统应用:长途电话、移动通信、电视传播图6-4...
