热镀锌电焊网施工方案VIP免费

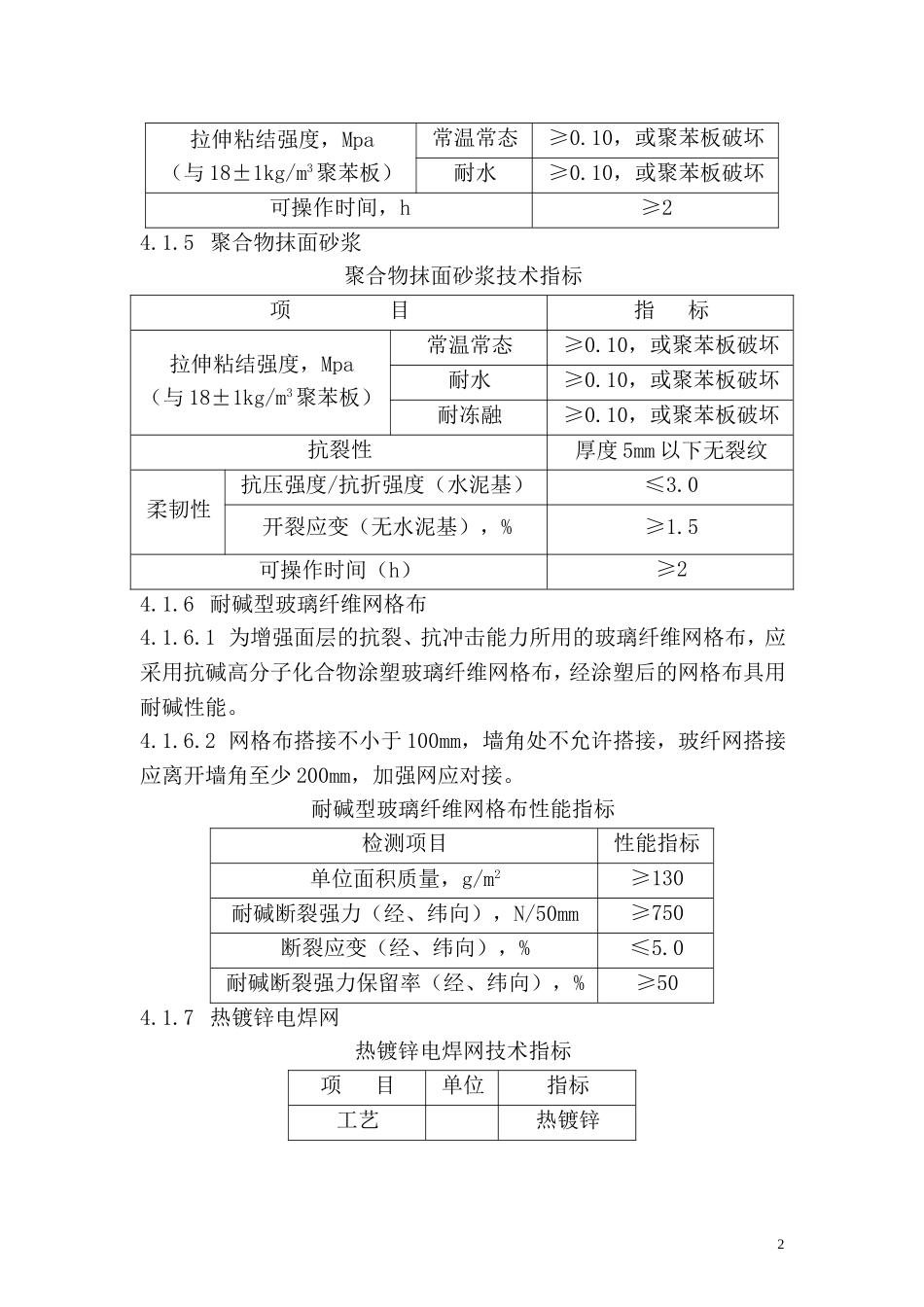

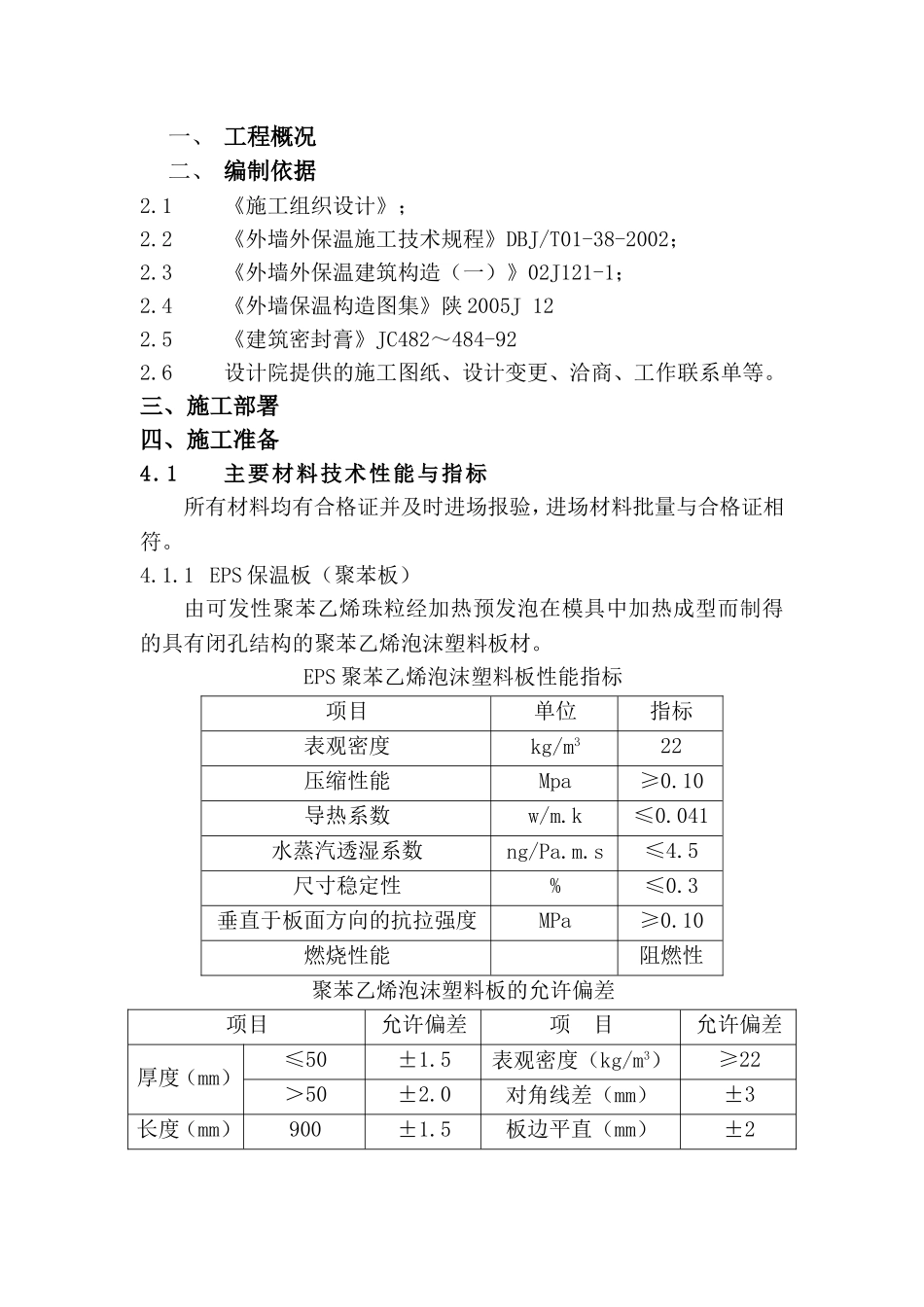

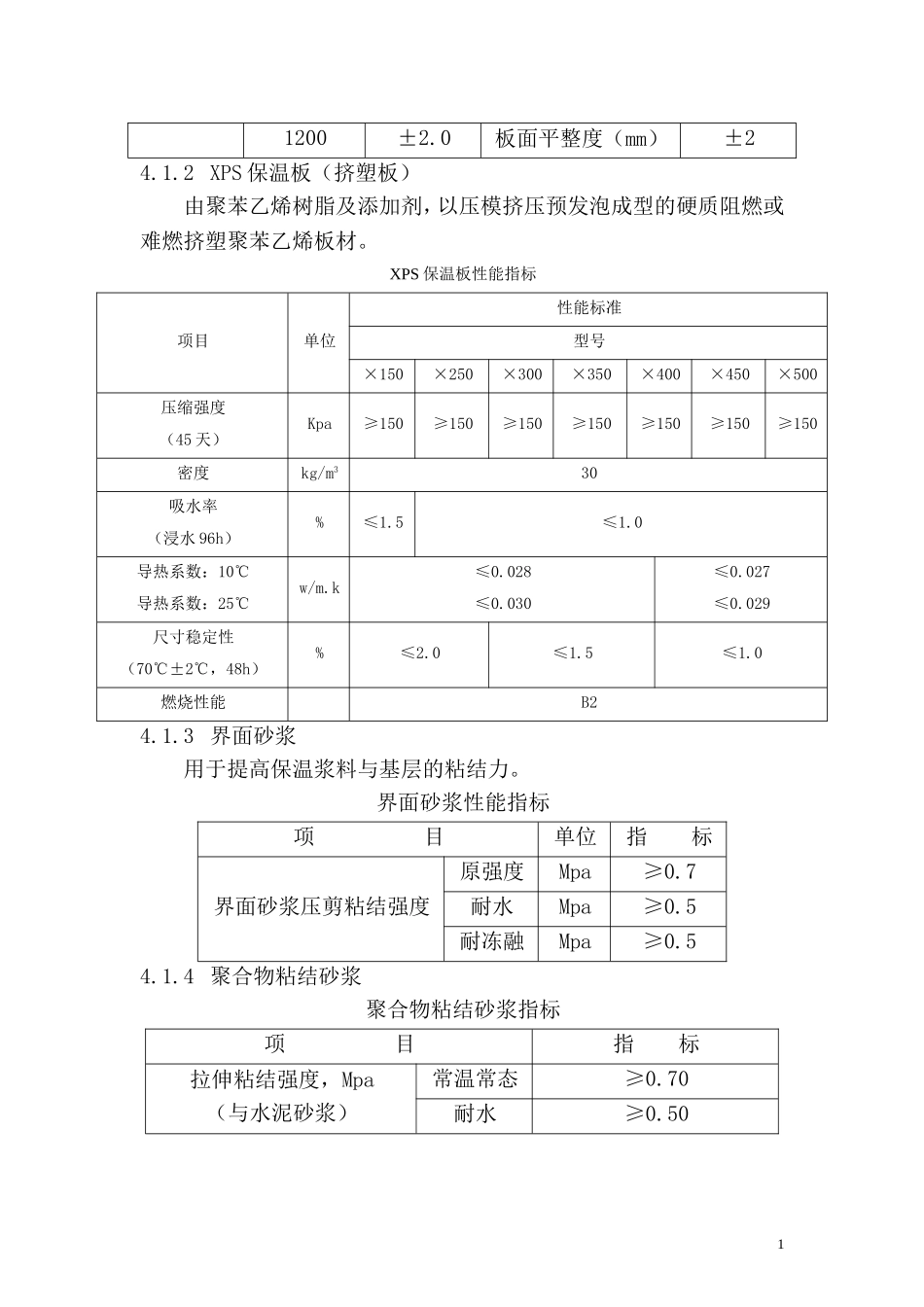

一、工程概况二、编制依据2.1《施工组织设计》；2.2《外墙外保温施工技术规程》DBJ/T01-38-2002；2.3《外墙外保温建筑构造（一）》02J121-1；2.4《外墙保温构造图集》陕2005J122.5《建筑密封膏》JC482～484-922.6设计院提供的施工图纸、设计变更、洽商、工作联系单等。三、施工部署四、施工准备4.1主要材料技术性能与指标所有材料均有合格证并及时进场报验，进场材料批量与合格证相符。4.1.1EPS保温板（聚苯板）由可发性聚苯乙烯珠粒经加热预发泡在模具中加热成型而制得的具有闭孔结构的聚苯乙烯泡沫塑料板材。EPS聚苯乙烯泡沫塑料板性能指标项目单位指标表观密度kg/m322压缩性能Mpa≥0.10导热系数w/m.k≤0.041水蒸汽透湿系数ng/Pa.m.s≤4.5尺寸稳定性%≤0.3垂直于板面方向的抗拉强度MPa≥0.10燃烧性能阻燃性聚苯乙烯泡沫塑料板的允许偏差项目允许偏差项目允许偏差厚度（mm）≤50±1.5表观密度（kg/m3）≥22＞50±2.0对角线差（mm）±3长度（mm）900±1.5板边平直（mm）±21200±2.0板面平整度（mm）±24.1.2XPS保温板（挤塑板）由聚苯乙烯树脂及添加剂，以压模挤压预发泡成型的硬质阻燃或难燃挤塑聚苯乙烯板材。XPS保温板性能指标项目单位性能标准型号×150×250×300×350×400×450×500压缩强度（45天）Kpa≥150≥150≥150≥150≥150≥150≥150密度kg/m330吸水率（浸水96h）%≤1.5≤1.0导热系数：10℃导热系数：25℃w/m.k≤0.028≤0.030≤0.027≤0.029尺寸稳定性（70℃±2℃，48h）%≤2.0≤1.5≤1.0燃烧性能B24.1.3界面砂浆用于提高保温浆料与基层的粘结力。界面砂浆性能指标项目单位指标界面砂浆压剪粘结强度原强度Mpa≥0.7耐水Mpa≥0.5耐冻融Mpa≥0.54.1.4聚合物粘结砂浆聚合物粘结砂浆指标项目指标拉伸粘结强度，Mpa（与水泥砂浆）常温常态≥0.70耐水≥0.501拉伸粘结强度，Mpa（与18±1kg/m3聚苯板）常温常态≥0.10，或聚苯板破坏耐水≥0.10，或聚苯板破坏可操作时间，h≥24.1.5聚合物抹面砂浆聚合物抹面砂浆技术指标项目指标拉伸粘结强度，Mpa（与18±1kg/m3聚苯板）常温常态≥0.10，或聚苯板破坏耐水≥0.10，或聚苯板破坏耐冻融≥0.10，或聚苯板破坏抗裂性厚度5mm以下无裂纹柔韧性抗压强度/抗折强度（水泥基）≤3.0开裂应变（无水泥基），%≥1.5可操作时间（h）≥24.1.6耐碱型玻璃纤维网格布4.1.6.1为增强面层的抗裂、抗冲击能力所用的玻璃纤维网格布，应采用抗碱高分子化合物涂塑玻璃纤维网格布，经涂塑后的网格布具用耐碱性能。4.1.6.2网格布搭接不小于100mm，墙角处不允许搭接，玻纤网搭接应离开墙角至少200mm，加强网应对接。耐碱型玻璃纤维网格布性能指标检测项目性能指标单位面积质量，g/m2≥130耐碱断裂强力（经、纬向），N/50mm≥750断裂应变（经、纬向），%≤5.0耐碱断裂强力保留率（经、纬向），%≥504.1.7热镀锌电焊网热镀锌电焊网技术指标项目单位指标工艺热镀锌2丝径mm0.90±0.04网孔大小Mm12.7×12.7焊抗拉力N＞65镀锌层重量g/m2≥1224.1.8硅酸盐水泥和普通硅酸盐水泥应符合GB175-1999《硅酸盐水泥、普通硅酸盐水泥》标准要求。4.1.9锚固件制作螺钉的材料应是不锈钢或经表面防锈处理的金属，塑料套管和圆盘应用聚酰胺、聚乙烯或聚丙烯等材料制成，不得使用回收的再生材料。机械锚固件的主要技术性能指标序号试验项目技术指标1单个锚栓最大拉力承载力（已考虑安全系数）C25以上的混凝土中≥0.60KN2单个锚栓对系统传热增加值，w/k≤0.0044.1.10嵌缝材料密封膏应采用聚氨脂或硅酮型建筑密封膏，其性能指标应符合《聚氨脂建筑密封膏》（JC482-92）及《建筑用硅酮结构密封胶》（GB16776-1997）标准要求。变形缝的背衬材料采用发泡聚乙烯实心圆棒，其直径按缝宽的1.3倍选用。4.2技术准备4.2.1参加施工的有关人员，必须认真熟悉施工图纸，随时整理图纸中存在的问题，及时办理设计变更和洽商。4.2.2及时编制各种施工方案、措施并办理好审批手续。4.2.3配备专人负责技术资料的收集和整理工作。4.2.4组织培训工人熟练掌握外墙外保温施工工艺。4.2.5写好各工序的书面技术交底，开工前组织工人进行交底。4.2.6做好加工机械的准备工作。4.2.7根据施工图纸，按材料计划做...
