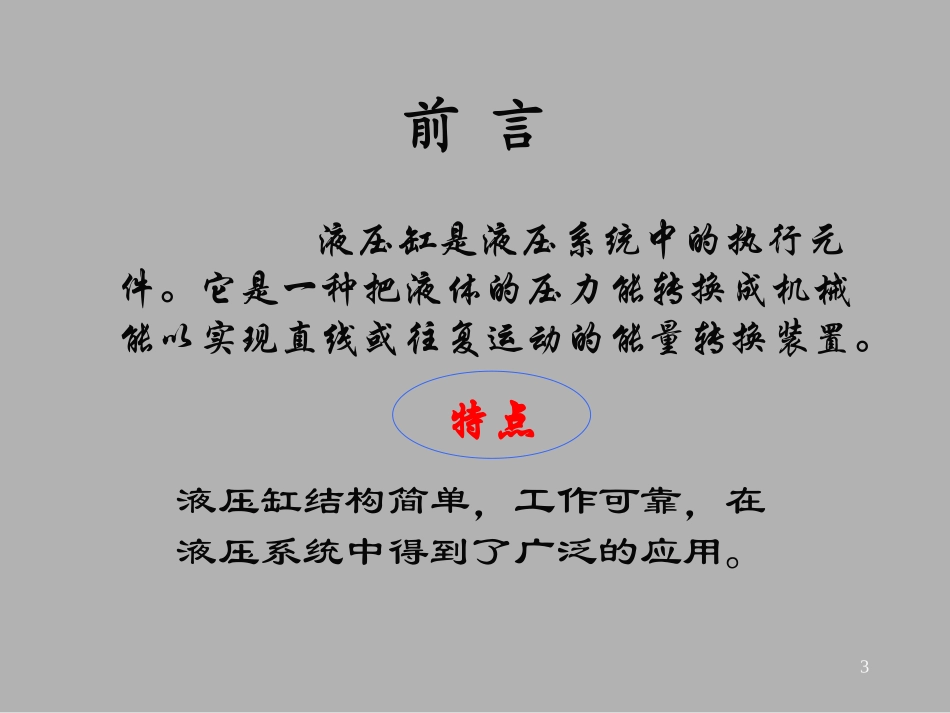

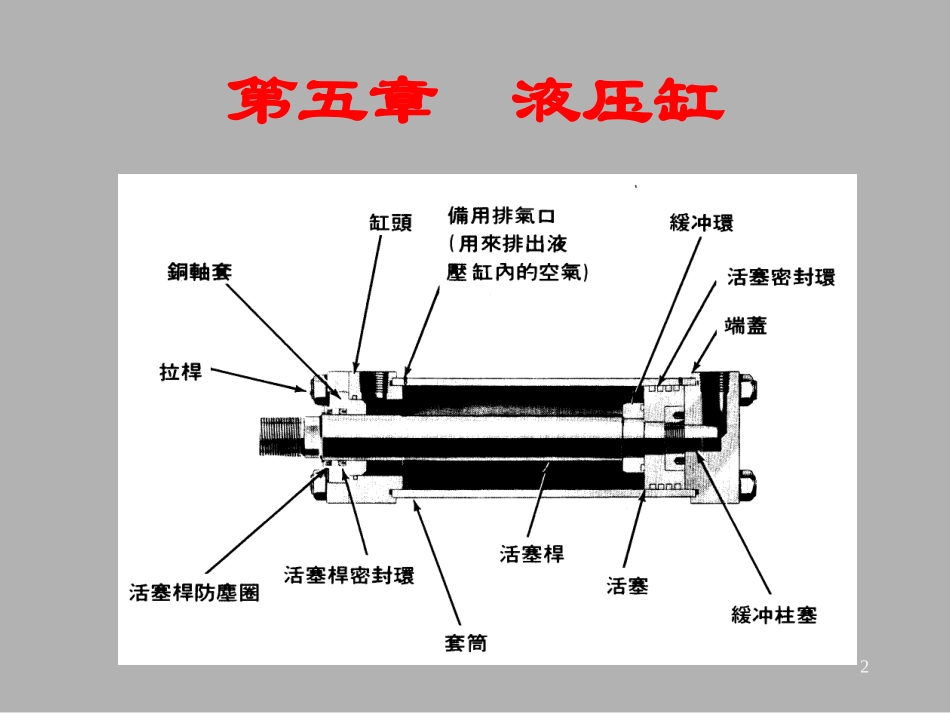

1请继续学习第五章2第五章液压缸3液压缸是液压系统中的执行元件。它是一种把液体的压力能转换成机械能以实现直线或往复运动的能量转换装置。前言特点液压缸结构简单，工作可靠，在液压系统中得到了广泛的应用。4§5－1液压缸的类型和特点一、活塞缸㈠、双杆活塞缸1、缸筒固定的双杆活塞缸：51）、进、出油口布置在缸筒两端；2）、两活塞杆的直径一般相等；3）、当工作压力P1和输入流量q不变时，两个方向上输出的推力和速度相等。结构特点6式中：A－活塞的有效面积；d－活塞杆直径；D－活塞直径。4）、这种安装使工作台的移动范围约为活塞有效行程的3倍，占地面积大，宜用于小型设备。72、活塞杆固定的双杆活塞缸81）、进、出油口可布置在活塞杆两端，也可布置在缸筒两端；2）、移动范围为缸筒有效行程的二倍，故适用于较大型的设备；3）、两活塞杆的直径相等；4）、两个方向上输出的推力和速度与活塞杆固定时相同。结构特点9可将双杆活塞缸设计成一个活塞杆受拉，而另一个活塞杆不受力，所以活塞杆可做得细一些。职能符号：注意10㈡、单杆活塞缸：111、进、出油口的布置根据安装方式而定；2、可以缸筒固定，也可活塞杆固定；3、工作台移动范围是活塞（缸筒）有效行程的二倍；4、两个方向上输出的推力和速度不相等；结构特点12135、速度比：两个方向上的输出速度v2和v1的比值称为速度比。即：212)(11Ddvvv6、差动缸：单杆活塞缸在其左右两腔都通高压油时，称为差动连接，这时称作差动缸。vvDd1141）、差动连接只能向一个方向运动，反向运动时再接入非差动连接；152）、输出的推力和速度。结论单杆活塞缸职能符号较大提高速度，推力下降很大。。16二、柱塞缸1、只能实现一个方向的运动，反向运动要靠外力；172、柱塞与缸筒不接触，运动时由缸盖上的导向套来导向，因此缸筒的内壁不须精加工；3、适合于行程较长的场合；4、输出的推力和速度：式中：d—柱塞的直径18柱塞缸的职能符号19三、其它液压缸1、增压缸：由活塞缸和柱塞缸组成。工作原理：利用活塞与柱塞有效面积之差使液压系统中的局部区域获得高压。20当D》d时，p3》p1。2、伸缩缸:由两个或多个活塞缸套装而成，前一级活塞缸的活塞是后一级活塞缸的缸筒，伸出时可获得很长的工作行程，缩回时可保持很小的尺寸。213、齿轮缸：由两个柱塞缸和一套齿轮齿条传动装置组成。柱塞的移动经齿轮齿条传动装置变成齿轮的转动。22§5－2液压缸的设计与计算一、设计时应注意的问题1、尽量使活塞杆在受拉状态下承受最大负载或在受压状态下具有良好的纵向稳定性；2、考虑液压缸的制动问题和排气问题；3、正确确定液压缸的安装，固定方式（只能一端定位）；234、液压缸各部分的结构需根据推荐的结构形式和设计标准进行设计，尽可能做到结构简单、紧凑、加工、安装维修方便。二、液压缸主要尺寸的确定D：液压缸缸筒内径或活塞直径。根据公式算定后，再选靠近的标准值。d：活塞杆的直径。根据推荐值选取。L：缸筒的长度。由最大行程确定，一般L≦20D。24三、强度校核1、缸筒壁厚δ：11）、薄壁（）、薄壁（D/D/δ10)≧δ10)≧：：22）、厚壁（）、厚壁（D/D/δδ<<1010）：）：25式中：D—缸筒内径；py—缸筒实验压力，根据要求选定；[σ]—缸筒材料的许用应力。2、活塞杆直径d：式中：F—活塞杆上的作用力；[σ]—活塞杆材料的许用应力。263、缸盖螺栓的直径ds：式中：F—液压缸负载；Z—固定螺栓的个数；k—螺纹拧紧系数k=1.12～1.5；[σ]—螺栓材料的许用应力。27四、稳定性校核活塞杆受轴向压缩时，它所承受的力F：式中：Fk—临界负载；nk—安全系数，一般取2～4。1、当活塞杆的细长比ι/rk>ψ1√ψ2时：282、若ι/rk≦ψ1√ψ2时且ψ1√ψ2=20～120时：式中：ι—安装长度；rk—活塞杆横截面最大回转半径；ψ1和ψ2—柔性系数和末端系数；E—活塞杆材料的弹性模量；J—活塞杆横截面惯性矩；A—活塞杆横截面积；a—系数；f—由材料强度决定的实验值。29五、缓冲计算1、活塞杆与缸筒凹部未接触时：pc=031302：活塞杆与缸筒凹部接触时被压腔（缓冲腔）内产生的液压能：工作部件产生的机械能：若制动：E1=E2∴311)1)、缓冲装置...
