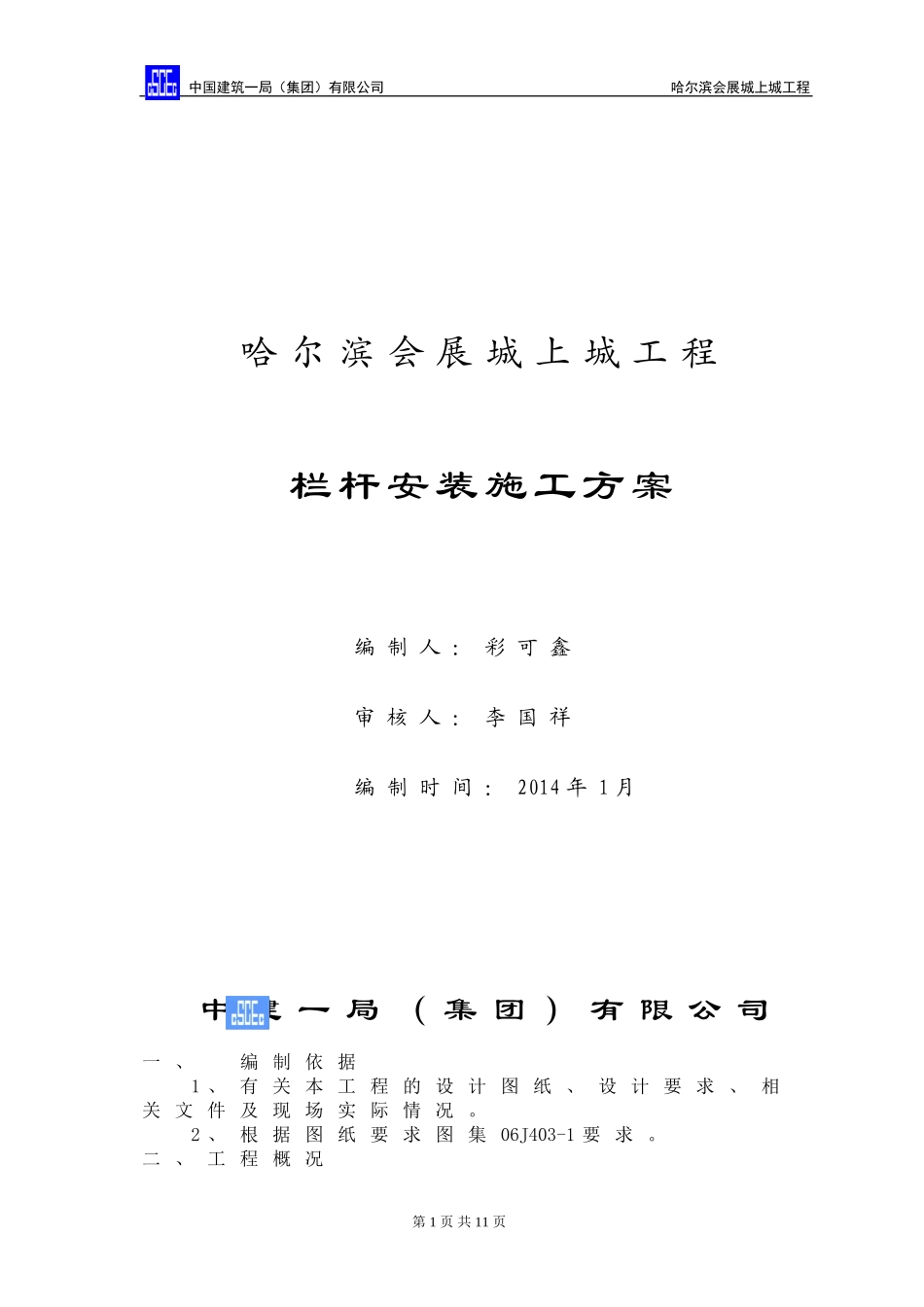

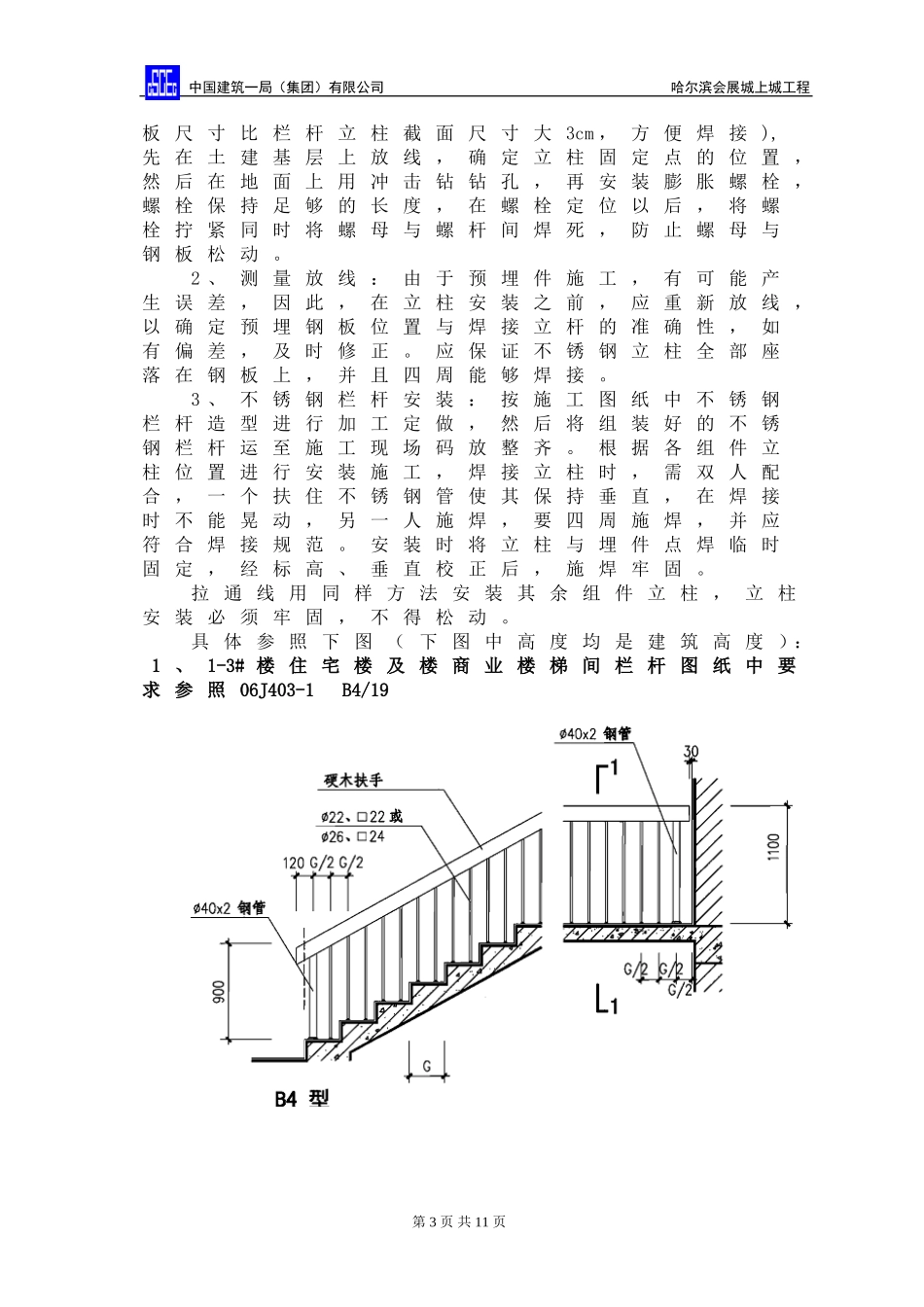

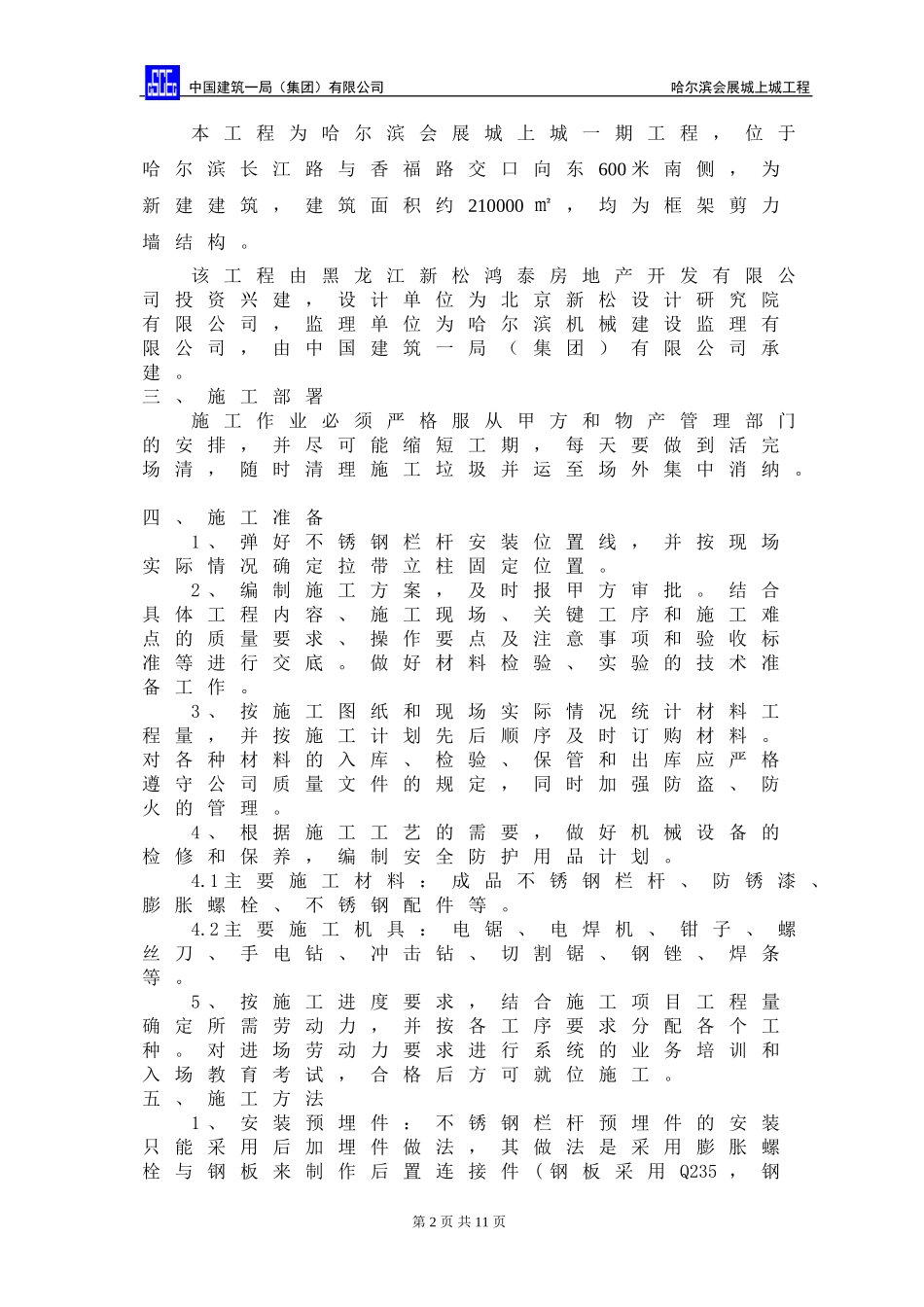

中国建筑一局（集团）有限公司哈尔滨会展城上城工程哈尔滨会展城上城工程栏杆安装施工方案编制人：彩可鑫审核人：李国祥编制时间：2014年1月中建一局（集团）有限公司一、编制依据1、有关本工程的设计图纸、设计要求、相关文件及现场实际情况。2、根据图纸要求图集06J403-1要求。二、工程概况第1页共11页中国建筑一局（集团）有限公司哈尔滨会展城上城工程本工程为哈尔滨会展城上城一期工程，位于哈尔滨长江路与香福路交口向东600米南侧，为新建建筑，建筑面积约210000㎡，均为框架剪力墙结构。该工程由黑龙江新松鸿泰房地产开发有限公司投资兴建，设计单位为北京新松设计研究院有限公司，监理单位为哈尔滨机械建设监理有限公司，由中国建筑一局（集团）有限公司承建。三、施工部署施工作业必须严格服从甲方和物产管理部门的安排，并尽可能缩短工期，每天要做到活完场清，随时清理施工垃圾并运至场外集中消纳。四、施工准备1、弹好不锈钢栏杆安装位置线，并按现场实际情况确定拉带立柱固定位置。2、编制施工方案，及时报甲方审批。结合具体工程内容、施工现场、关键工序和施工难点的质量要求、操作要点及注意事项和验收标准等进行交底。做好材料检验、实验的技术准备工作。3、按施工图纸和现场实际情况统计材料工程量，并按施工计划先后顺序及时订购材料。对各种材料的入库、检验、保管和出库应严格遵守公司质量文件的规定，同时加强防盗、防火的管理。4、根据施工工艺的需要，做好机械设备的检修和保养，编制安全防护用品计划。4.1主要施工材料：成品不锈钢栏杆、防锈漆、膨胀螺栓、不锈钢配件等。4.2主要施工机具：电锯、电焊机、钳子、螺丝刀、手电钻、冲击钻、切割锯、钢锉、焊条等。5、按施工进度要求，结合施工项目工程量确定所需劳动力，并按各工序要求分配各个工种。对进场劳动力要求进行系统的业务培训和入场教育考试，合格后方可就位施工。五、施工方法1、安装预埋件：不锈钢栏杆预埋件的安装只能采用后加埋件做法，其做法是采用膨胀螺栓与钢板来制作后置连接件(钢板采用Q235，钢第2页共11页中国建筑一局（集团）有限公司哈尔滨会展城上城工程板尺寸比栏杆立柱截面尺寸大3cm，方便焊接),先在土建基层上放线，确定立柱固定点的位置，然后在地面上用冲击钻钻孔，再安装膨胀螺栓，螺栓保持足够的长度，在螺栓定位以后，将螺栓拧紧同时将螺母与螺杆间焊死，防止螺母与钢板松动。2、测量放线：由于预埋件施工，有可能产生误差，因此，在立柱安装之前，应重新放线，以确定预埋钢板位置与焊接立杆的准确性，如有偏差，及时修正。应保证不锈钢立柱全部座落在钢板上，并且四周能够焊接。3、不锈钢栏杆安装：按施工图纸中不锈钢栏杆造型进行加工定做，然后将组装好的不锈钢栏杆运至施工现场码放整齐。根据各组件立柱位置进行安装施工，焊接立柱时，需双人配合，一个扶住不锈钢管使其保持垂直，在焊接时不能晃动，另一人施焊，要四周施焊，并应符合焊接规范。安装时将立柱与埋件点焊临时固定，经标高、垂直校正后，施焊牢固。拉通线用同样方法安装其余组件立柱，立柱安装必须牢固，不得松动。具体参照下图（下图中高度均是建筑高度）：1、1-3#楼住宅楼及楼商业楼梯间栏杆图纸中要求参照06J403-1B4/19第3页共11页中国建筑一局（集团）有限公司哈尔滨会展城上城工程图纸中G长度为260mm，在首层和顶层边缘处设置直径40的钢管立柱，楼梯位置的立柱都与预埋钢板焊接，然后采用专业建筑胶将法兰盘粘接固定，硬木扶手与钢管上部连接件采用螺栓连接。2、1-8#楼住宅楼机房层和楼梯间护窗栏杆参照06J403-1PB3/89第4页共11页中国建筑一局（集团）有限公司哈尔滨会展城上城工程图纸中1-3#楼机房层栏杆长度为2300，设置三根钢管立柱，其他竖向立柱按照间距100设置4-8#楼机房层栏杆长度为2500，设置三根钢管立柱，其他竖向立柱按照间距100设置3、4-8#住宅楼楼楼梯扶手和商业楼梯间扶手栏杆06J403-1K7/76第5页共11页中国建筑一局（集团）有限公司哈尔滨会展城上城工程4、1-3#楼住宅前室栏杆参见图集第6页共11页中国建筑一局（集团）有限公司哈尔滨会展城上城工程5、4、造型部位横竖杆与立柱连接：各...
