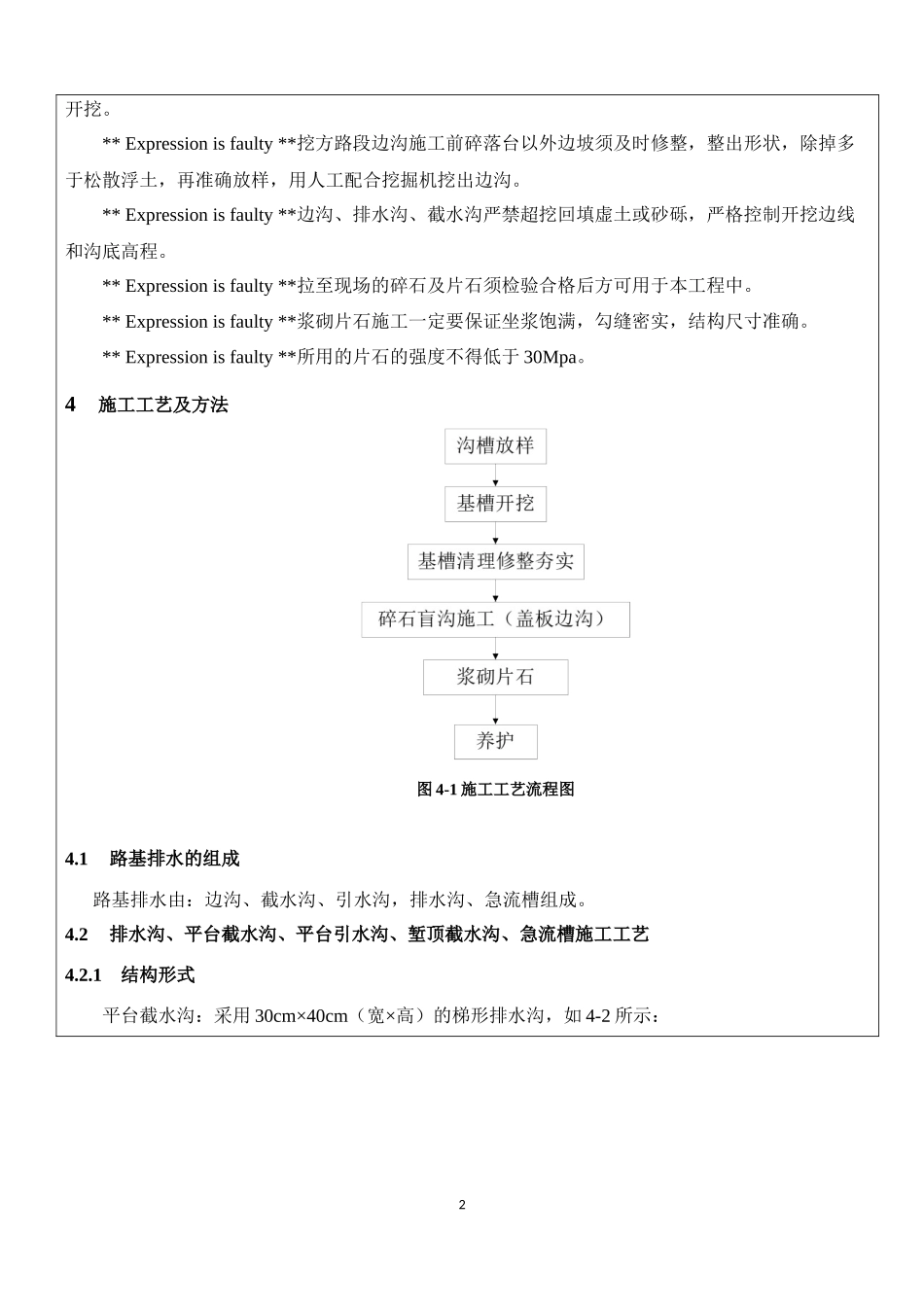

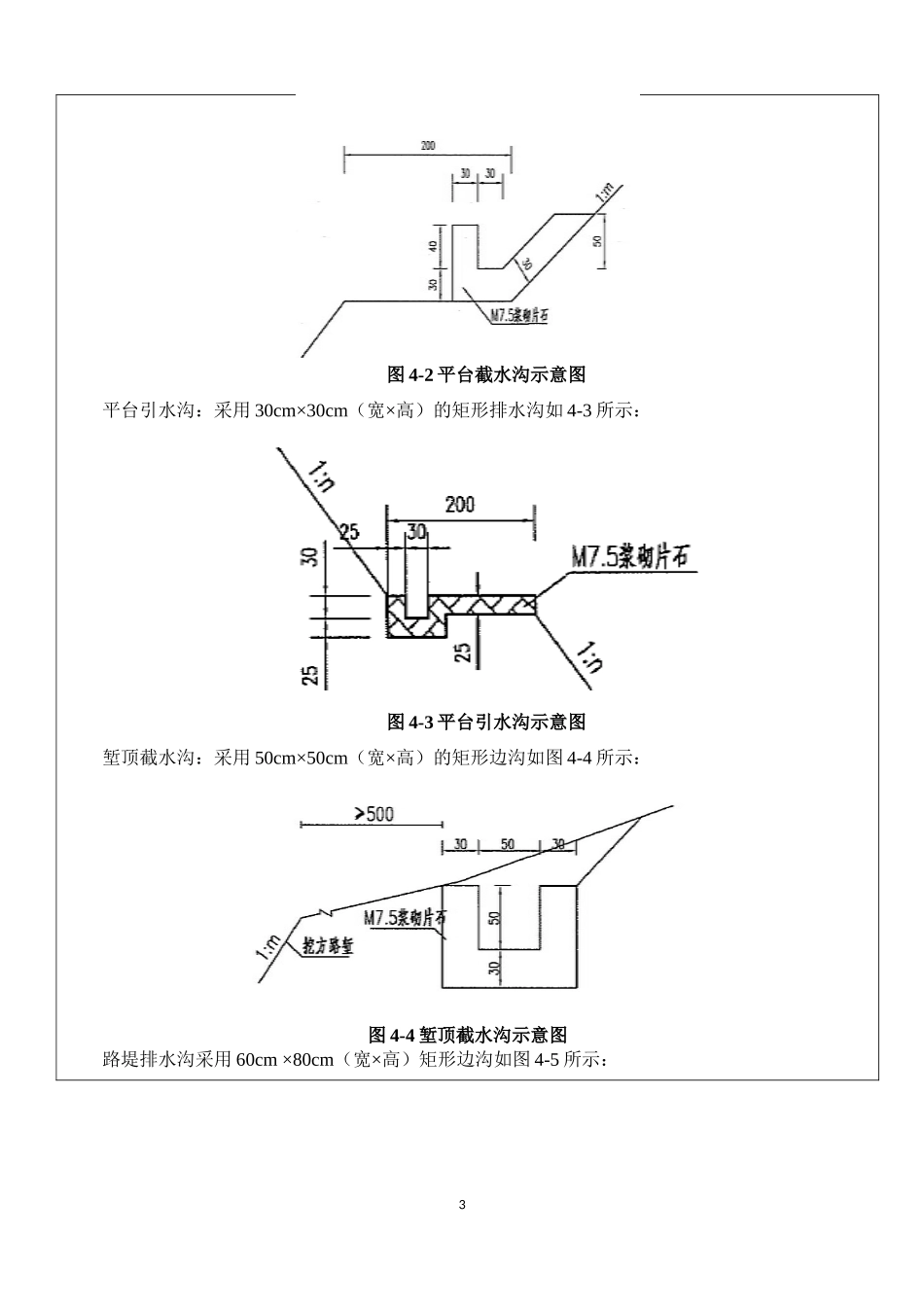

施工技术交底项目名称：渝广高速公路土建第三分部三工区编号：交底项目路基排水工程交底人吕彦斌参考图集两阶段施工图设计文件第三册第四分册S3-33-2交底时间2013.10.8参加人员1适用范围根据设图纸要求，本标段排水设施主要有：中央分隔带排水、路基排水。中央分隔带排水由纵向软式排水管、集水井（槽）、盲沟、横向排水管组成；路基排水由边沟、截水沟、引水沟、排水沟、急流槽组成，超高填方段设置A式急流槽；正常挖方路段设置B式急流槽。超高段中央分隔带排水：通过在集水井壁设置泄水孔与超高段路面排水汇合，一同排出路基之外。超高段路面排水：超高段弯道外侧路面汇水流入纵向排水沟，经集水井、横向排水管、急流槽排水沟或边沟。2施工准备**Expressionisfaulty**对施工中所用的原材料及时报验以免影响施工进度。**Expressionisfaulty**基槽开挖前，先进行施工放样，并报检合格。**Expressionisfaulty**开挖前后，砌筑前必须报请监理工程师检验，合格后方可施工。**Expressionisfaulty**施工前，砂、石、水泥等材料要保证有充足的货源，并做好配合比试验。**Expressionisfaulty**修建临时施工便道，满足路基排水的施工。⑹机械设备已就位，满足施工要求。3施工要求**Expressionisfaulty**施工放样前水沟场地须平整，准确放样后将沟底中心点引出水沟外再1开挖。**Expressionisfaulty**挖方路段边沟施工前碎落台以外边坡须及时修整，整出形状，除掉多于松散浮土，再准确放样，用人工配合挖掘机挖出边沟。**Expressionisfaulty**边沟、排水沟、截水沟严禁超挖回填虚土或砂砾，严格控制开挖边线和沟底高程。**Expressionisfaulty**拉至现场的碎石及片石须检验合格后方可用于本工程中。**Expressionisfaulty**浆砌片石施工一定要保证坐浆饱满，勾缝密实，结构尺寸准确。**Expressionisfaulty**所用的片石的强度不得低于30Mpa。4施工工艺及方法图4-1施工工艺流程图4.1路基排水的组成路基排水由：边沟、截水沟、引水沟，排水沟、急流槽组成。4.2排水沟、平台截水沟、平台引水沟、堑顶截水沟、急流槽施工工艺4.2.1结构形式平台截水沟：采用30cm×40cm（宽×高）的梯形排水沟，如4-2所示：2图4-2平台截水沟示意图平台引水沟：采用30cm×30cm（宽×高）的矩形排水沟如4-3所示：图4-3平台引水沟示意图堑顶截水沟：采用50cm×50cm（宽×高）的矩形边沟如图4-4所示：图4-4堑顶截水沟示意图路堤排水沟采用60cm×80cm（宽×高）矩形边沟如图4-5所示：3图4-5路堤排水沟示意图分离式路基中间排水沟：采用60cm×60cm（底宽×深）的梯形边沟，适用于中央分隔带大于3m的分离式路基段，如图4-6示：图4-6离式路基中间排水沟改路边沟：改路路堤边沟一般采用梯形沟，改路路堑边沟一般采用矩形沟，60×60的路堑、路堤边沟适用于路基宽7.5m、8.5m的改路，40×50（括号内数据）的路堑、路堤边沟适用于边沟宽度4.5m、6.5m的改路如图4-7示：图4-7路路堑边沟、改路路堤边沟4.2.2适用范围及要求**Expressionisfaulty**路堤排水沟适用于填方路段在路堤坡脚处设置，排水沟外侧距路堤坡4脚70cm，路堤排水沟形式为60cm×80cm×30cm（宽×高×厚）的矩形沟，采用M7.5浆砌片石砌筑。**Expressionisfaulty**平台截水沟适用于路堑边坡段，采用在平台砌筑浆砌片石挡水埂的形式，挡水埂尺寸为30cm×40cm×30cm（宽×高×厚）。**Expressionisfaulty**平台引水沟适用于锚杆框架防护平台处尺寸为30cm×30cm×25cm（宽×高×厚）。⑷堑顶截水沟适用于路基挖方段在堑顶设置，堑顶截水沟外边缘距路堑边坡开口线不小于5m（根据征地情况和汇水现场选择），堑顶截水沟应在边坡开口线确定后及时施工，以防止在边坡开挖时雨水对坡面的冲刷，矩形边沟形式为50cm×50cm×30cm（宽×高×厚），采用M7.5浆砌片石砌筑。A⑸式急流槽：A式急流槽设置在横向排水管与排水沟衔接处。**Expressionisfaulty**B式急流槽：B式急流槽适用于堑顶截水沟与路堑边沟的连接。4.2.3施工方法⑴坡面整平：对路基刷坡后的坡面进行整平、清除垃圾、棍棒及其它杂物。⑵沟槽放线：根据路基有关参数，用全站仪放出路基边沟、排水沟、截水沟和急流槽的位置中轴...
