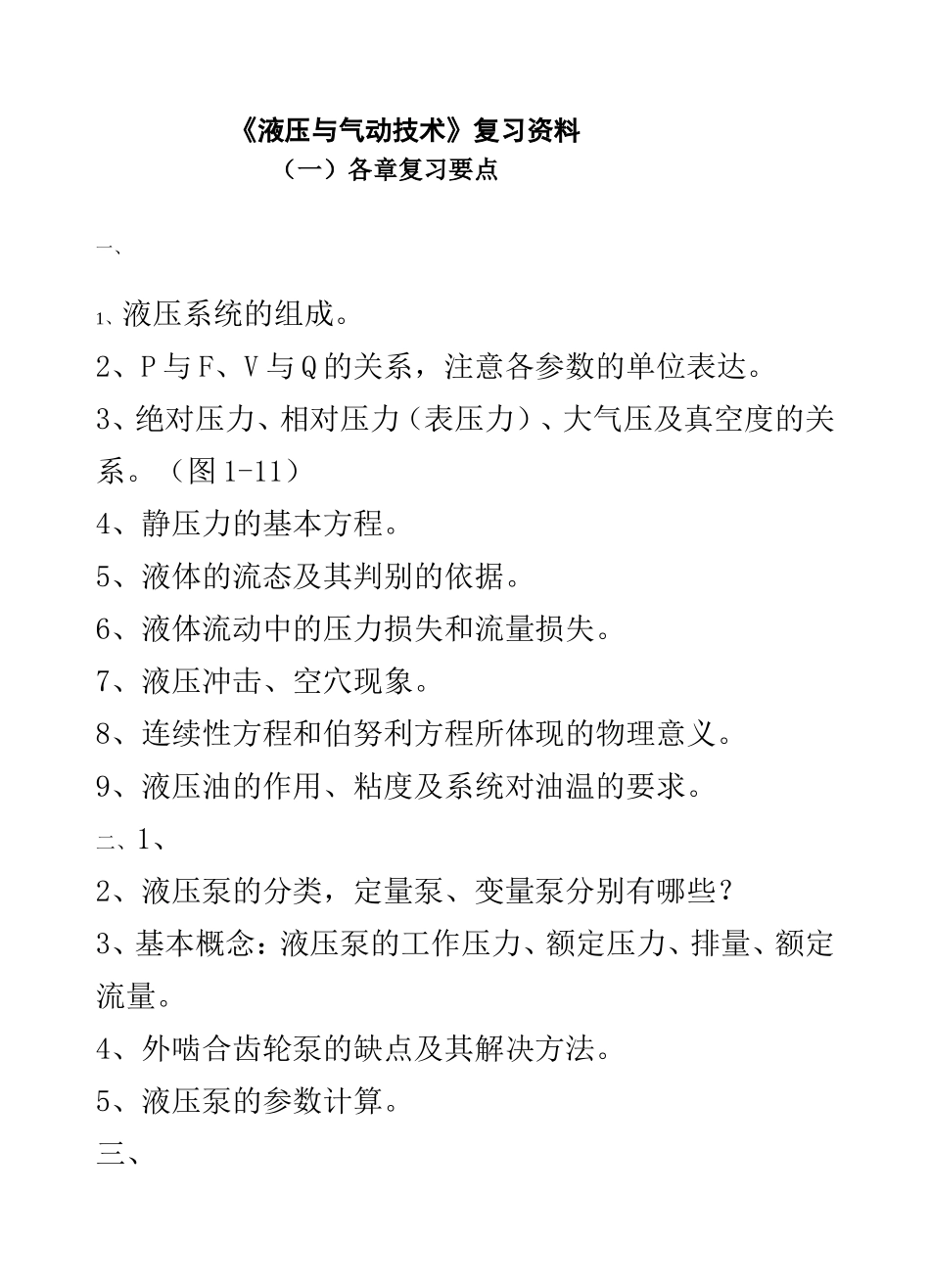

《液压与气动技术》复习资料（一）各章复习要点一、1、液压系统的组成。2、P与F、V与Q的关系，注意各参数的单位表达。3、绝对压力、相对压力（表压力）、大气压及真空度的关系。（图1-11）4、静压力的基本方程。5、液体的流态及其判别的依据。6、液体流动中的压力损失和流量损失。7、液压冲击、空穴现象。8、连续性方程和伯努利方程所体现的物理意义。9、液压油的作用、粘度及系统对油温的要求。二、1、2、液压泵的分类，定量泵、变量泵分别有哪些？3、基本概念：液压泵的工作压力、额定压力、排量、额定流量。4、外啮合齿轮泵的缺点及其解决方法。5、液压泵的参数计算。三、1、液压缸的分类。2、液压缸不同固定方式对工作行程的影响及其运动方向的判断。3、单活塞杆液压缸的参数计算：P、F、V、Q（熟悉计算公式、注意各参数的单位表达）。4、差动连接缸的特点。四、1、液压控制元件的作用及分类。2、了解方向阀的操纵方式。3、熟悉中位职能（保压的有：卸荷的有：卸荷保压的有：卸荷不保压的有：差动连接的有：）4、溢流阀、顺序阀、减压阀、调速阀的作用。5、比较直动式溢流阀和先导式溢流阀、节流阀和调速阀在应用上区别。五、1、熟悉调压回路（尤其是多级调压回路）。2、熟悉三种基本的节流调速回路，分析进油、回油节流调速比旁路节流调速效率低的主要原因。3、熟悉：①气动、液压双作用缸的往返行程控制回路。②液压差动回路、速度换接回路。③顺序动作控制回路（控制方式、油路控制原理分析）。④利用快速排气阀的速度控制回路。七、1、气压传动系统的组成。2、了解压缩空气的净化处理设备（干燥器、后冷却器、贮气路罐、油水分离器）。3、气缸的分类。5、熟悉梭阀、双压阀、快速排气阀的工作原理及应用。另外，希望大家熟悉液压、气压各种元件的职能符号并能熟练绘制，同时能根据要求设计液压或气动回路。（二）复习参考题一、填空题1、液压系统中的压力取决于，执行元件的运动速度取决于。2、液压传动装置由四部分组成，其中和为能量转换装置。3、液体在直管中流动时，产生压力损失；在变直径管、弯管中流动时产生压力损失。4、液压泵的实际流量比理论流量，而液压马达实际流量比理论流量。5、单位时间内流过通流截面的液体的体积称为，用表示，单位是。6、液压油不仅是液压系统传递能量的，而且还起的作用。7．液体在管道中流动时有两种流动状态，一种是，另一种是。区分这两种流动状态的参数是。8．在液压系统中，当压力油流过节流口、喷嘴或管道中狭窄缝隙时，由于会急剧增加，该处将急剧降低，这时有可能产生气穴。9．液压马达把能转换成，输出的主要参数是和。10、根据节流阀在油路中的位置，节流调速回路可分为_节流调速回路，节流调速回路，节流调速回路。11、调速阀比节流阀的调速性能好，是因为无论调速阀进出口__如何变化，节流口前后的____基本稳定，从而使_____基本保持恒定。12．液压缸的泄漏主要是由和造成的。13．外啮合齿轮泵中，最为严重的泄漏途径是。齿轮泵位于轮齿逐渐脱开的一侧是腔，位于轮齿逐渐啮合的一侧是腔。14、空气压缩机是将机械能转变为的装置，选择时应根据气压传动系统所需要的和两个主要参数。15、气源装置中压缩空气净化设备一般包括。16、气动三联件是气动元件及气动系统使用压缩空气的最后保证，三联件是指17、气动三联件中的空气过滤器的作用是滤去空气中的，并将空气中的分离出来。18、快速排气阀一般应装在。19．常用方向阀的操作方式有等三种。20、理想流体是指。二、选择题1.我国生产的机械油和液压油采用40OC时的（c）为其标号。A.动力粘，PasB.思氏度OEC.运动粘度mm²sD.赛氏秒2.液压传动是依靠密封容积中液体静压力来传递力的，如（）A.万吨水压机B.离心式水泵C.水轮机D.液压变矩器3.液体（）承受压力，（）承受拉应力。（b）A.能，能B.能，不能C.不能，能D.不能，不能4、绝大多数压力表测得的压力都是（）A、绝对压力B、相对压力C、真空度5．液压缸差动连接工作时，缸的（a）。A．运动速度增加了B．压力增加了C．运动速度减小了D．压力减小了6．液压缸差动连接工作时活塞杆的速度是（）。B．C．D．7．液压缸差动连接工作时...
