直线导轨的选择VIP免费

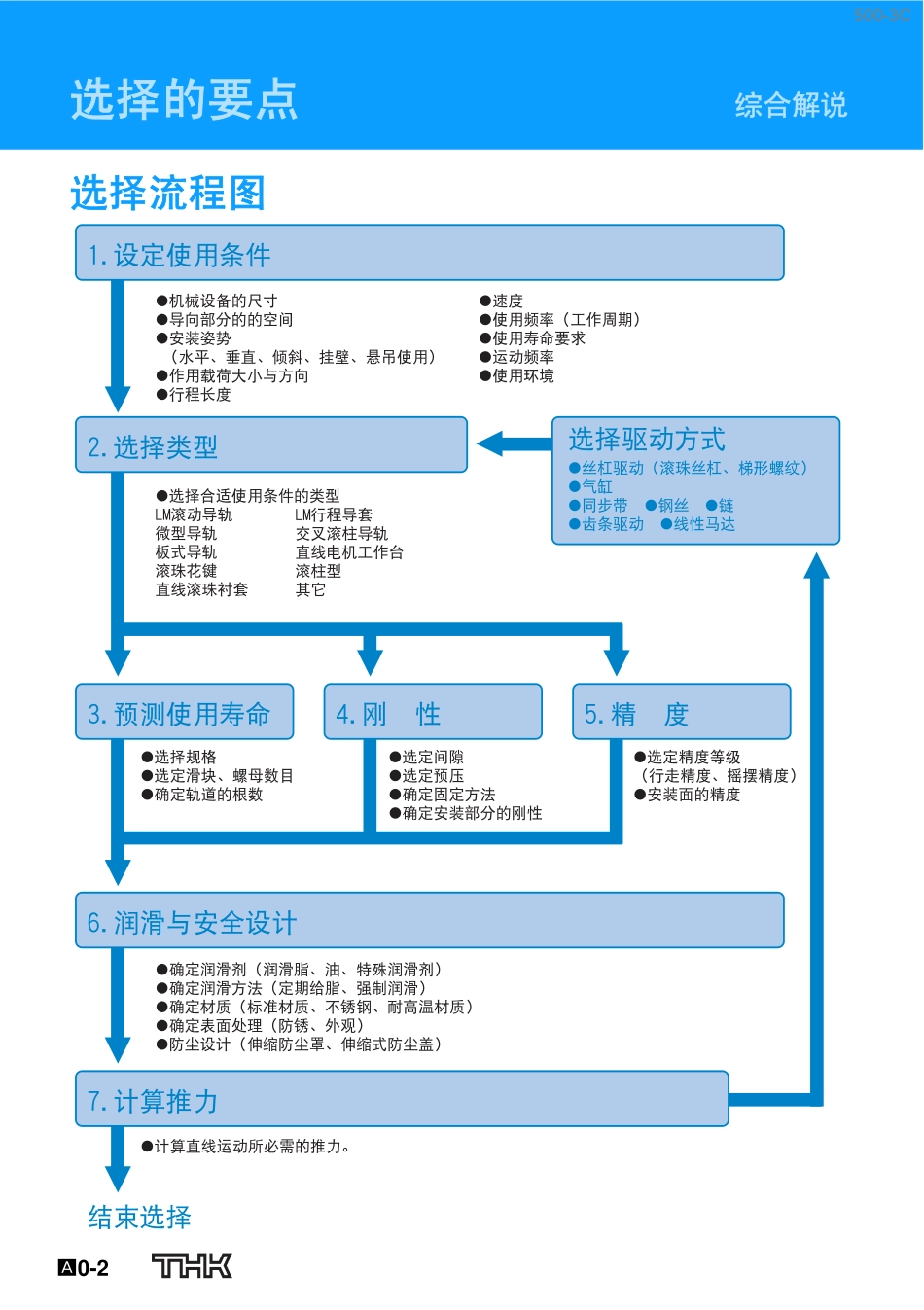

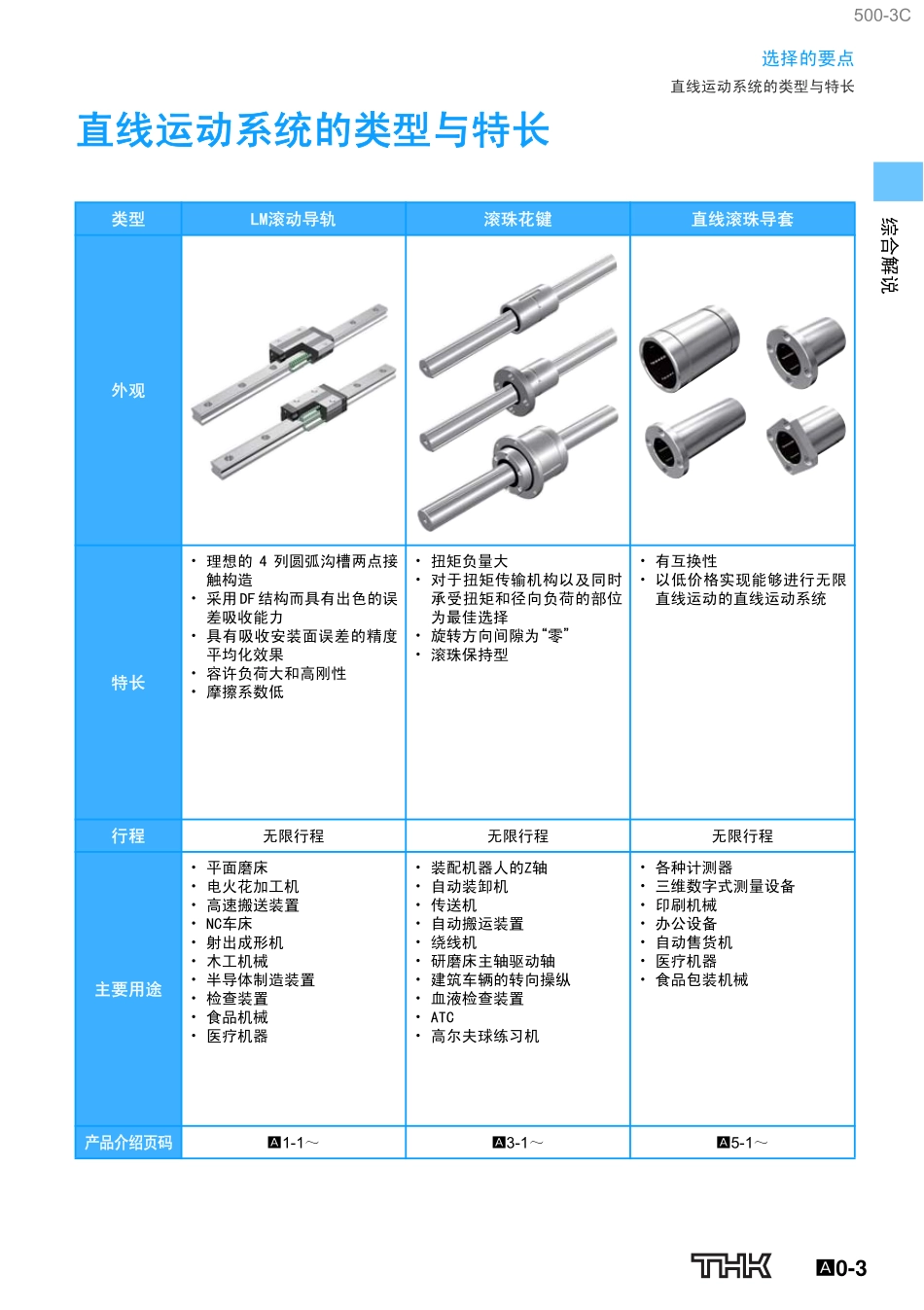

A0-1综合解说综合产品目录选择的要点......................选择流程图......................直线运动系统的类型与特长........额定负荷........................・直线运动系统的使用寿命...........・额定寿命.........................・基本额定负荷.....................基本额定动负荷C..................基本额定静负荷C0.................静态容许力矩M0...................静态安全系数fS...................寿命计算公式....................刚性............................・选择直线运动系统的间隙和预压.....间隙和预压.......................予压与刚性.......................摩擦系数........................精度............................润滑............................安全设计........................・确定材质.........................不锈钢产品.......................・表面处理.........................AP-HC............................AP-C.............................AP-CF............................・防尘.............................A0-2A0-2A0-3A0-7A0-7A0-7A0-7A0-7A0-8A0-8A0-9A0-10A0-13A0-13A0-13A0-14A0-15A0-16A0-16A0-18A0-19A0-19A0-20A0-20A0-20A0-20A0-23A产品技术说明500-3CA0-2选择的要点综合解说选择流程图LM行程导套交叉滚柱导轨直线电机工作台滚柱型其它选择驱动方式�速度�使用频率（工作周期）�使用寿命要求�运动频率�使用环境�选定精度等级（行走精度、摇摆精度）�安装面的精度�选定间隙�选定预压�确定固定方法�确定安装部分的刚性�计算直线运动所必需的推力。�选择规格�选定滑块、螺母数目�确定轨道的根数�确定润滑剂（润滑脂、油、特殊润滑剂）�确定润滑方法（定期给脂、强制润滑）�确定材质（标准材质、不锈钢、耐高温材质）�确定表面处理（防锈、外观）�防尘设计（伸缩防尘罩、伸缩式防尘盖）�丝杠驱动（滚珠丝杠、梯形螺纹）�气缸�同步带�钢丝�链�齿条驱动�线性马达�选择合适使用条件的类型LM滚动导轨微型导轨板式导轨滚珠花键直线滚珠衬套�机械设备的尺寸�导向部分的的空间�安装姿势（水平、垂直、倾斜、挂壁、悬吊使用）�作用载荷大小与方向�行程长度5.精度4.刚性3.预测使用寿命结束选择7.计算推力6.润滑与安全设计2.选择类型1.设定使用条件500-3CA0-3选择的要点直线运动系统的类型与特长综合解说直线运动系统的类型与特长类型LM滚动导轨滚珠花键直线滚珠导套外观特长•理想的4列圆弧沟槽两点接触构造•采用DF结构而具有出色的误差吸收能力•具有吸收安装面误差的精度平均化效果•容许负荷大和高刚性•摩擦系数低•扭矩负量大•对于扭矩传输机构以及同时承受扭矩和径向负荷的部位为最佳选择•旋转方向间隙为“零”•滚珠保持型•有互换性•以低价格实现能够进行无限直线运动的直线运动系统行程无限行程无限行程无限行程主要用途•平面磨床•电火花加工机•高速搬送装置•NC车床•射出成形机•木工机械•半导体制造装置•检查装置•食品机械•医疗机器•装配机器人的Z轴•自动装卸机•传送机•自动搬运装置•绕线机•研磨床主轴驱动轴•建筑车辆的转向操纵•血液检查装置•ATC•高尔夫球练习机•各种计测器•三维数字式测量设备•印刷机械•办公设备•自动售货机•医疗机器•食品包装机械产品介绍页码A1-1～A3-1～A5-1～500-3CA0-4类型LM行程衬套精密板式直线导轨交叉滚柱导轨外观特长•能进行旋转运动、直线运动以及复合运动•能在极小的摩擦系数下进行滚动运动•成本低•超薄轻量型•减少设计和装配成本•使用寿命长、高刚性•予压调节简易型行程有限行程无限行程有限行程主要用途•冲压式冲模•印刷机械油墨滚筒部•光学测量设备•主轴•电磁阀导轨•冲床支柱导轨•测力传感器•各种复印机•各种检查装置•磁盘装置•电子设备•半导体制造装置•医疗机器•测量设备•绘图装置•复印机•各种测量装置•装配机•印刷电路板钻孔机•检查装置•小型工作台•操纵机构•自动车床•工具磨床•内面磨床•小型平面磨床产品介绍页码A6-1～A7-1～A8-1～500-3CA0-5选择的要...
