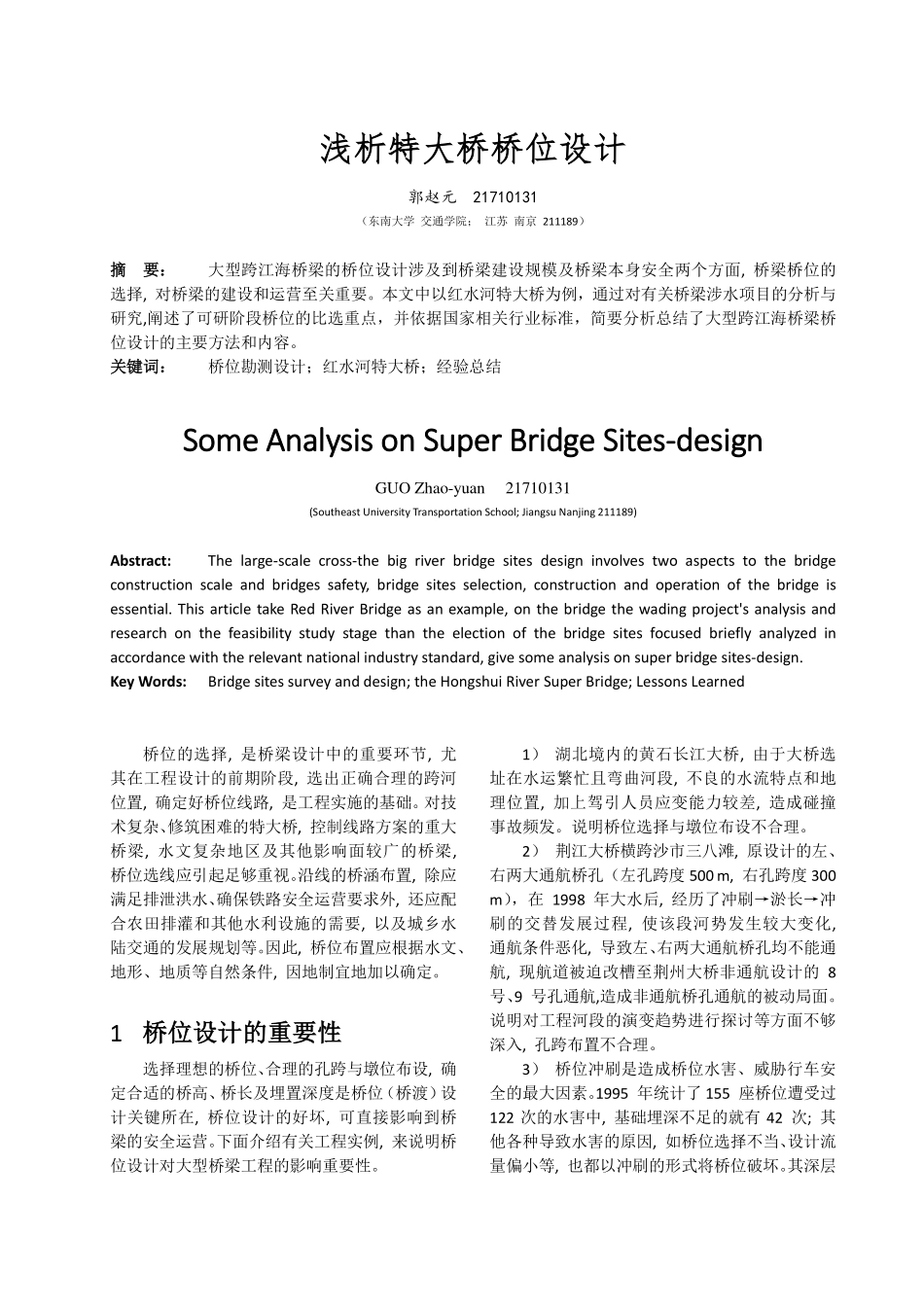

浅析特大桥桥位设计郭赵元21710131（东南大学交通学院；江苏南京211189）摘要：大型跨江海桥梁的桥位设计涉及到桥梁建设规模及桥梁本身安全两个方面,桥梁桥位的选择,对桥梁的建设和运营至关重要。本文中以红水河特大桥为例，通过对有关桥梁涉水项目的分析与研究,阐述了可研阶段桥位的比选重点，并依据国家相关行业标准，简要分析总结了大型跨江海桥梁桥位设计的主要方法和内容。关键词：桥位勘测设计；红水河特大桥；经验总结SomeAnalysisonSuperBridgeSites-designGUOZhao-yuan21710131(SoutheastUniversityTransportationSchool;JiangsuNanjing211189)Abstract:Thelarge-scalecross-thebigriverbridgesitesdesigninvolvestwoaspectstothebridgeconstructionscaleandbridgessafety,bridgesitesselection,constructionandoperationofthebridgeisessential.ThisarticletakeRedRiverBridgeasanexample,onthebridgethewadingproject'sanalysisandresearchonthefeasibilitystudystagethantheelectionofthebridgesitesfocusedbrieflyanalyzedinaccordancewiththerelevantnationalindustrystandard,givesomeanalysisonsuperbridgesites-design.KeyWords:Bridgesitessurveyanddesign;theHongshuiRiverSuperBridge;LessonsLearned桥位的选择,是桥梁设计中的重要环节,尤其在工程设计的前期阶段,选出正确合理的跨河位置,确定好桥位线路,是工程实施的基础。对技术复杂、修筑困难的特大桥,控制线路方案的重大桥梁,水文复杂地区及其他影响面较广的桥梁,桥位选线应引起足够重视。沿线的桥涵布置,除应满足排泄洪水、确保铁路安全运营要求外,还应配合农田排灌和其他水利设施的需要,以及城乡水陆交通的发展规划等。因此,桥位布置应根据水文、地形、地质等自然条件,因地制宜地加以确定。1桥位设计的重要性选择理想的桥位、合理的孔跨与墩位布设,确定合适的桥高、桥长及埋置深度是桥位（桥渡）设计关键所在,桥位设计的好坏,可直接影响到桥梁的安全运营。下面介绍有关工程实例,来说明桥位设计对大型桥梁工程的影响重要性。1）湖北境内的黄石长江大桥,由于大桥选址在水运繁忙且弯曲河段,不良的水流特点和地理位置,加上驾引人员应变能力较差,造成碰撞事故频发。说明桥位选择与墩位布设不合理。2）荆江大桥横跨沙市三八滩,原设计的左、右两大通航桥孔（左孔跨度500m,右孔跨度300m），在1998年大水后,经历了冲刷→淤长→冲刷的交替发展过程,使该段河势发生较大变化,通航条件恶化,导致左、右两大通航桥孔均不能通航,现航道被迫改槽至荆州大桥非通航设计的8号、9号孔通航,造成非通航桥孔通航的被动局面。说明对工程河段的演变趋势进行探讨等方面不够深入,孔跨布置不合理。3）桥位冲刷是造成桥位水害、威胁行车安全的最大因素。1995年统计了155座桥位遭受过122次的水害中,基础埋深不足的就有42次;其他各种导致水害的原因,如桥位选择不当、设计流量偏小等,也都以冲刷的形式将桥位破坏。其深层2次的原因,则为对河流演变及河流冲刷的性质认识不足。在苏通长江公路大桥设计复核中,依据河床演变资料,提出将桥轴线下移300m,南塔墩南移100m,以避开徐六径深槽延伸对南塔墩的影响,其主要考虑河床演变对桥墩埋深的影响。2桥位设计的内容及要求2.1桥位设计的基本内容特大型桥梁水文研究的主体是（桥渡）桥位设计,桥位设计的任务是:确定桥梁跨越水域的位置（即桥位选择）、孔跨布置、墩位布设、桥梁长度、基础埋置深度以及行近路堤设计和导流防护建筑物的布设等,桥位设计涉及到桥梁建设规模及桥梁本身安全2个方面。工程实践中,大型桥梁水文研究依托有关涉水专题研究,而涉水专题研究项目的设立主要考虑以下2个方面:一是项目审批涉及到的研究专题,作为河道管理部门对该工程批复建设的依据。二是桥位设计中所涉及到的关键技术参数,以控制桥梁建设规模及确保桥梁本身安全,为大桥设计提供科学依据。大型桥梁涉水项目研究路线见图1。图1大型桥梁涉水项目研究路线2.2桥位设计的一般要求1）桥位系包括桥涵建筑物、导流建筑物以及桥涵附近路堤在内的一个整体。应根据不同河段的特点,结合地形、地质地貌及水文等自然条件进行。2）应选...
