临时用电施工组织设计VIP免费

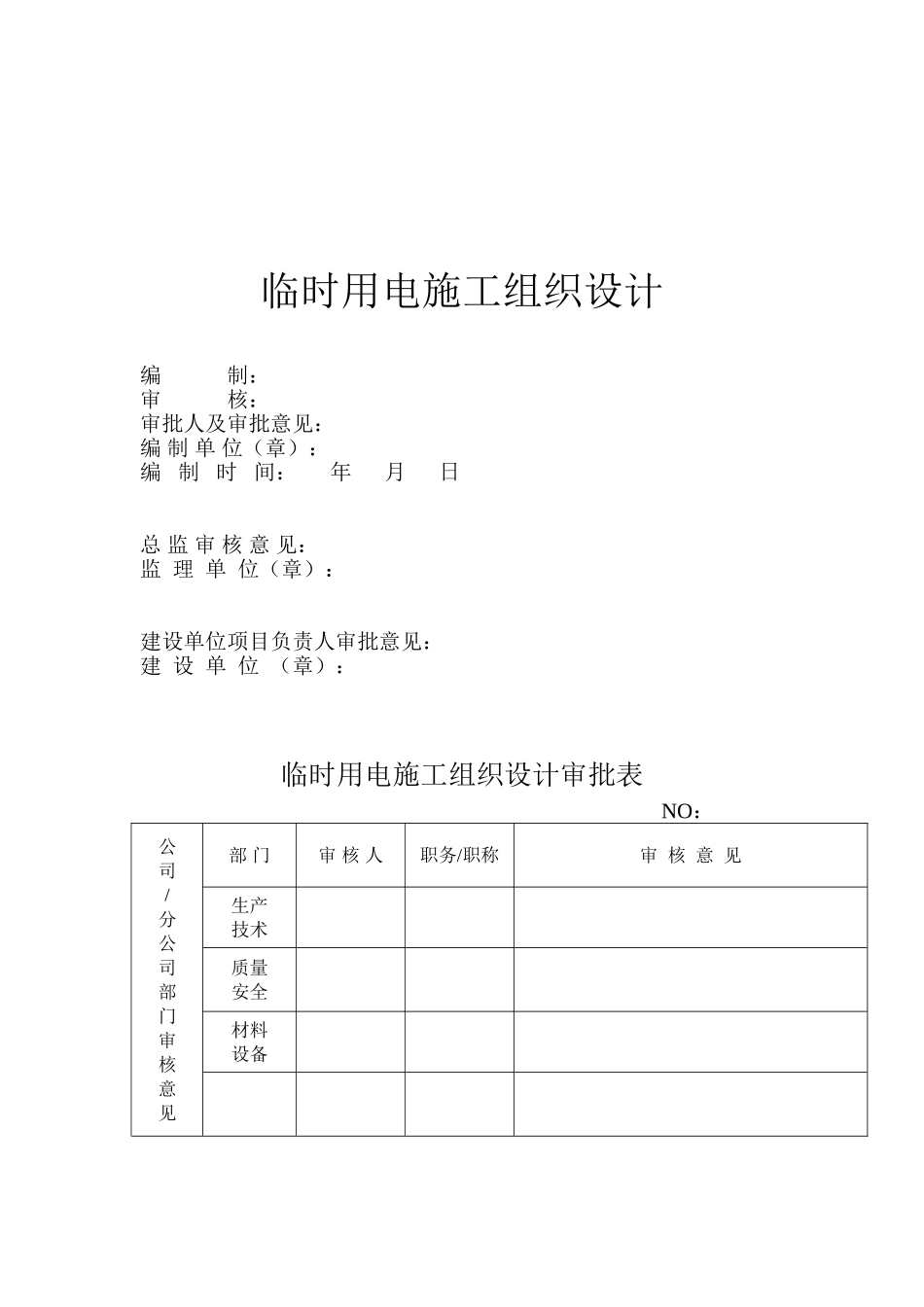

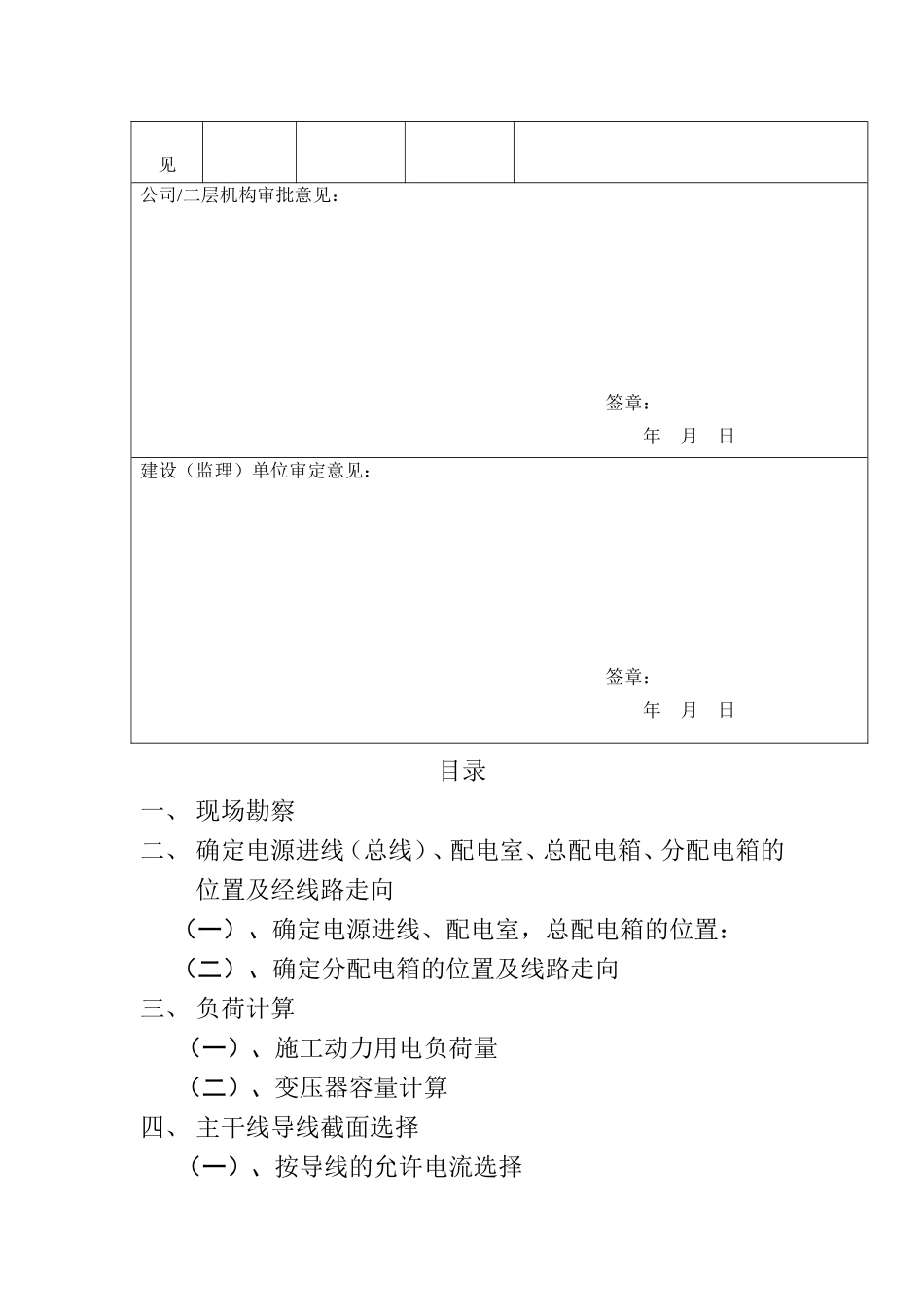

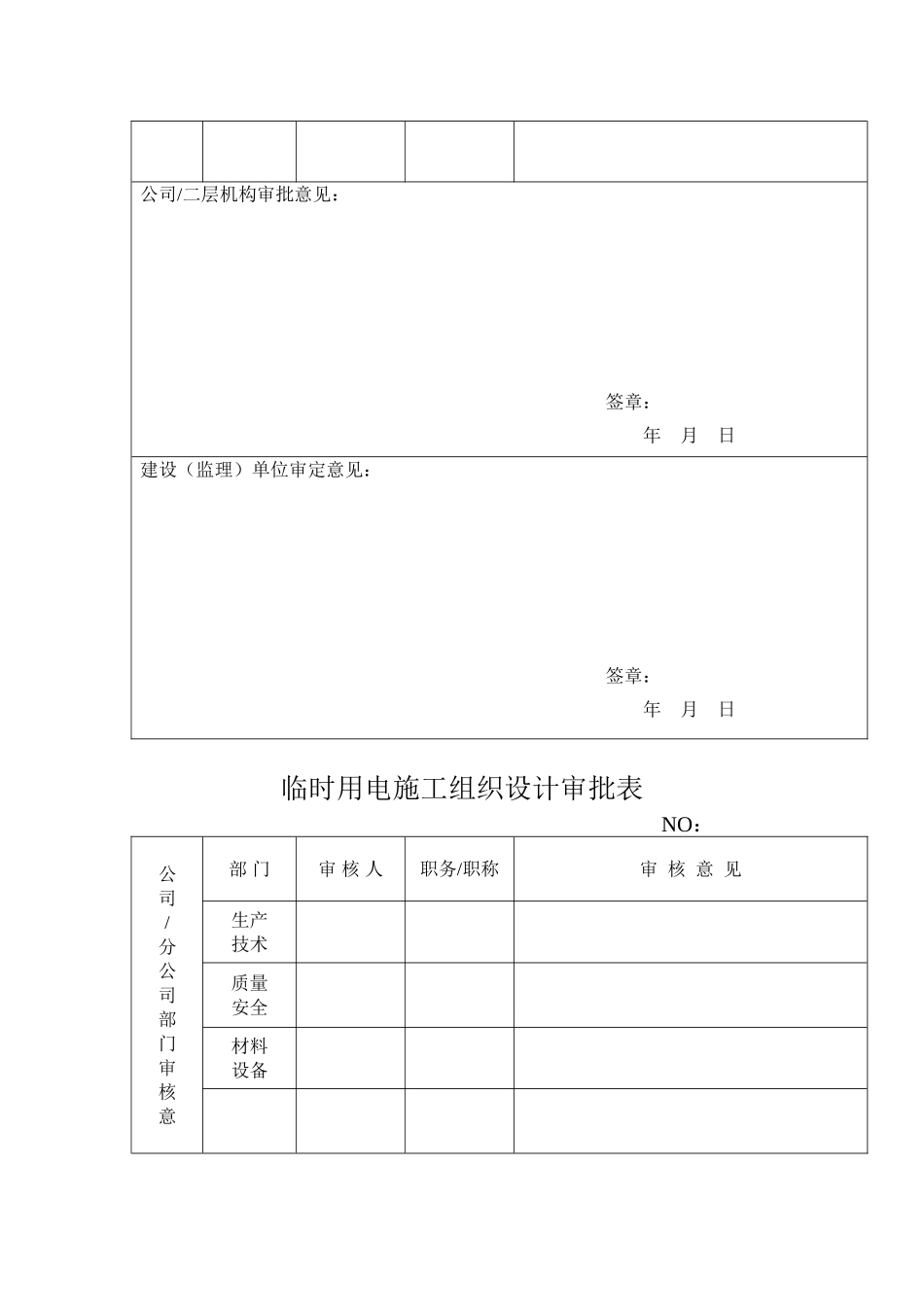

临时用电施工组织设计编制：审核：审批人及审批意见：编制单位（章）：编制时间：年月日总监审核意见：监理单位（章）：建设单位项目负责人审批意见：建设单位（章）：临时用电施工组织设计审批表NO：公司/分公司部门审核意见部门审核人职务/职称审核意见生产技术质量安全材料设备公司/二层机构审批意见：签章：年月日建设（监理）单位审定意见：签章：年月日临时用电施工组织设计审批表NO：公司/分公司部门审核意部门审核人职务/职称审核意见生产技术质量安全材料设备见公司/二层机构审批意见：签章：年月日建设（监理）单位审定意见：签章：年月日目录一、现场勘察二、确定电源进线（总线）、配电室、总配电箱、分配电箱的位置及经线路走向（一）、确定电源进线、配电室，总配电箱的位置：（二）、确定分配电箱的位置及线路走向三、负荷计算（一）、施工动力用电负荷量（二）、变压器容量计算四、主干线导线截面选择（一）、按导线的允许电流选择（二）、按允许电压损耗选择（三）、按机械强度选择五、支线路导线截面选择（一）、西支路导线选择（二）、东支路导线选择六、电器的类型、规格选择（一）、总配电箱电器选择（二）、东、西支路配电箱电器选择七、安全用电技术措施（一）、有关人员的要求（二）、架空线的安全技术措施（三）、配电箱，开关箱的安全技术措施（四）、现场照明安全技术措施（五）、防灾、防爆、防雷措施（六）、其它相关措施八、电气平面布置图、系统接线图等一、现场勘察本工程位于住宅小区西侧，该工程地势相对平坦，西面为北段。施工现场上方没有高压电线通过，地下没有电缆经过。甲方提供的电源位于施工现场东南角。现场“三通一平”已完成，临时设施正在搭建中。本方案设计依据《………………………….楼施工组织设计》、现行《施工现场临时用电安全技术规范》（JGJ46-2005）。二、确定电源进线（总线）、配电室、总配电箱、分配电箱的位置及经线路走向（一）、确定电源进线、配电室，总配电箱的位置：电源进线由甲方提供并已接到工地的东南角，为便于施工现场的用电管理和电源总线、总配电箱就近的原则，总配电箱设于工地的东南角。（二）、确定分配电箱的位置及线路走向：根据建筑施工组织设计确定的用电设备、机械位置及电源进线的位置结合现场实际情况，主要的用电动力机械分布在场地的西-南侧和东侧，钢筋加工制作工棚位于现场的东北侧，办公室、仓库等临设位于东侧，因此供电线路分为东、西两条支路线，西支路线主要为物料提升机（龙门架）、一台塔吊、一台混凝土输送泵。东支路线主要负责砂浆搅拌站、木作工棚、钢筋加工制作机具设备、东侧工作面的机具和办公室、仓库等临时设施的照明供电。现场施工临时用电按照三级配电、二级漏电保护的TN-S三相四线制供电系统进行用电管理。详见临时施工用电平面布置图，线路的敷设方式为绝缘导线专用电杆架空敷设。三、负荷计算（一）、施工动力用电负荷量：（1）、塔吊1台：42.9KW/台（回转2台：3.7KW/台,小车:3.5KW，起重30KW）（2）、砼输送泵1台：60KW/台（3）、砂浆搅拌机2台：5.5KW/台(4)、卷扬机（龙门架）2台：7.5KW/台(5)、钢筋切断机1台：3.5KW/台(6)、钢筋弯曲机1台：3.5KW/台(7)、钢筋冷拉卷扬机1台：5.0KW/台(8)、电渣压力焊机2台25Kva/台(9)、木工圆锯3台：2.0KW/台(10)、砼振动器4台：2.2KW/台（11）室内照明：5KW（12）室外照明：10KW1、用电量计算:工地临时供电包括施工及照明用电两个方面，计算公式如下：其中P──计算用电量(kW)，即供电设备总需要容量；Pc──全部施工动力用电设备额定用量之和；Pa──室内照明设备额定用电量之和；Pb──室外照明设备额定用电量之和；K1──全部施工用电设备同时使用系数；总数10台以内取0.75；10—30台取0.7；30台以上取0.6；K2──室内照明设备同时使用系数，取0.8；K3──室外照明设备同时使用系数，取1.0；综合考虑施工用电约占总用电量90%，室内外照明电约占总用电量10%，则有全部施工动力用电设备额定用量：──────────────────────────────序号额定功率(kW)机具名称142.90塔式起重机一台260.00混凝土输送泵...
