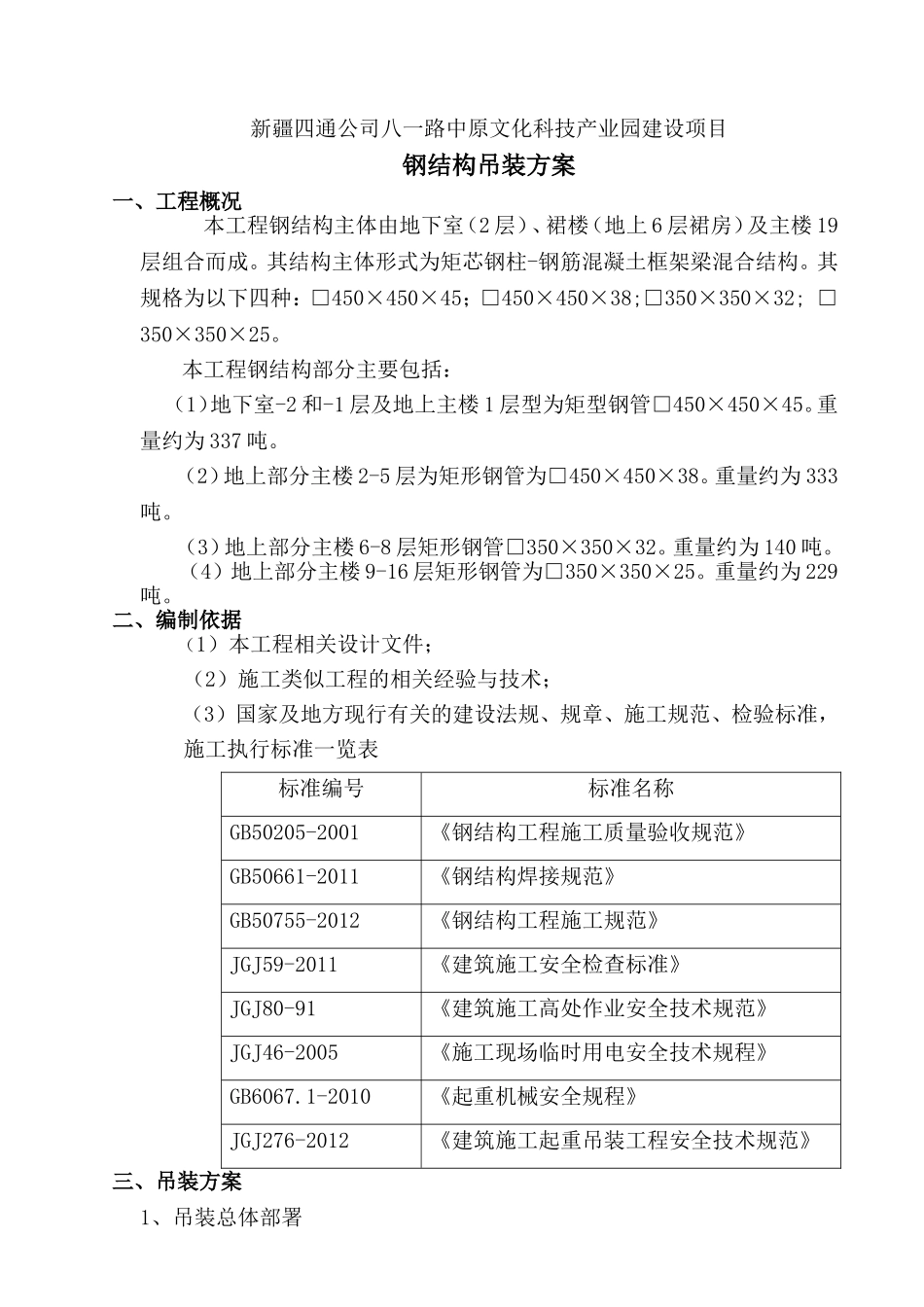

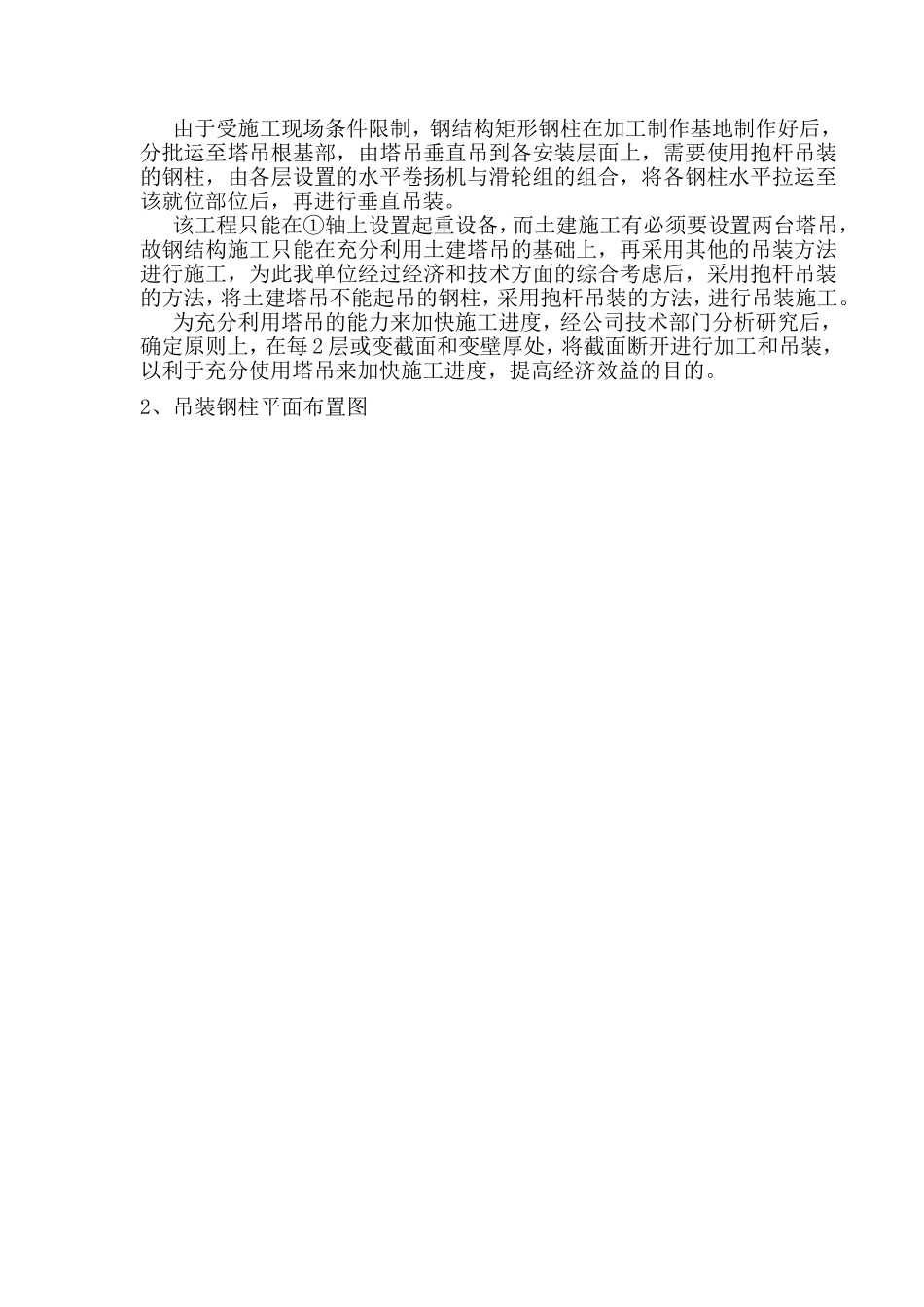

新疆四通公司八一路中原文化科技产业园建设项目钢结构吊装方案一、工程概况本工程钢结构主体由地下室（2层）、裙楼（地上6层裙房）及主楼19层组合而成。其结构主体形式为矩芯钢柱-钢筋混凝土框架梁混合结构。其规格为以下四种：□450×450×45；□450×450×38;□350×350×32;□350×350×25。本工程钢结构部分主要包括：（1）地下室-2和-1层及地上主楼1层型为矩型钢管□450×450×45。重量约为337吨。（2）地上部分主楼2-5层为矩形钢管为□450×450×38。重量约为333吨。（3）地上部分主楼6-8层矩形钢管□350×350×32。重量约为140吨。（4）地上部分主楼9-16层矩形钢管为□350×350×25。重量约为229吨。二、编制依据（1）本工程相关设计文件；（2）施工类似工程的相关经验与技术；（3）国家及地方现行有关的建设法规、规章、施工规范、检验标准，施工执行标准一览表标准编号标准名称GB50205-2001《钢结构工程施工质量验收规范》GB50661-2011《钢结构焊接规范》GB50755-2012《钢结构工程施工规范》JGJ59-2011《建筑施工安全检查标准》JGJ80-91《建筑施工高处作业安全技术规范》JGJ46-2005《施工现场临时用电安全技术规程》GB6067.1-2010《起重机械安全规程》JGJ276-2012《建筑施工起重吊装工程安全技术规范》三、吊装方案1、吊装总体部署由于受施工现场条件限制，钢结构矩形钢柱在加工制作基地制作好后，分批运至塔吊根基部，由塔吊垂直吊到各安装层面上，需要使用抱杆吊装的钢柱，由各层设置的水平卷扬机与滑轮组的组合，将各钢柱水平拉运至该就位部位后，再进行垂直吊装。该工程只能在①轴上设置起重设备，而土建施工有必须要设置两台塔吊，故钢结构施工只能在充分利用土建塔吊的基础上，再采用其他的吊装方法进行施工，为此我单位经过经济和技术方面的综合考虑后，采用抱杆吊装的方法，将土建塔吊不能起吊的钢柱，采用抱杆吊装的方法，进行吊装施工。为充分利用塔吊的能力来加快施工进度，经公司技术部门分析研究后，确定原则上，在每2层或变截面和变壁厚处，将截面断开进行加工和吊装，以利于充分使用塔吊来加快施工进度，提高经济效益的目的。2、吊装钢柱平面布置图3、吊装节点的划分根据施工现场的实际情况和现场吊装能力，计划将该工程钢结构吊装划分10个吊装层面进行施工。划分层面见下图：4、1250型塔吊性能参数见表起重特性表及起重特性曲线60米幅度幅度(m)36384042444648505254565860起重量(T)四倍率3.032.832.652.482.332.22.071.961.851.751.661.581.5二倍率3.12.92.722.552.42.272.142.031.921.821.731.651.57序号基本参数名称单位数值二倍率四倍率1额定起重力矩KN.m12502独立最大起升高度m503附着最大起升高度m1614最大额定起重量t485最大工作幅度/额定起重量m/t60/1.5760/1.56起升速度m/min4.85,52,100.52.43,26,50.257慢就位速度m/min4.852.438回转速度r/min0.69小车变幅速度m/min255110液压顶升速度m/min0.511总功率KW5812整机重量t56(50m高度)幅度(m)2.5~15.941618202224262829.24303234起重量(T)四倍率87.976.966.175.524.984.534.143.913.813.523.26二倍率43.883.593.3354米幅度幅度(m)2.5~16.51820222426283030.332起重量(T)四倍率87.746.826.045.464.954.524.154.103.82二倍率43.89幅度(m)3436384042444648505254起重量(T)四倍率3.543.293.072.872.692.522.382.22.122.01.9二倍率3.613.363.142.942.762.592.452.272.192.071.9748米幅度幅度(m)2.5~16.51820222426283032起重量四倍率87.356.966.25.535.034.844.264.04(T)二倍率4幅度(m)32.13436384042444648起重量(T)四倍率4.013.663.373.142.972.742.62.452.3二倍率43.733.443.213.042.812.672.522.3742米幅度幅度(m)2.5~18.11202224262830起重量(T)四倍率87.156.415.795.284.844.45二倍率4幅度(m)3233.283436384042起重量(T)四倍率4.123.953.883.573.343.132.94二倍率443.953.643.413.23.015、塔吊起吊范围图6、吊装各层钢柱重量与塔吊、抱杆起吊钢柱统计表新疆四通公司八一路中原文化科技产业园建设项目---矩形钢柱分节吊装统计表节层号钢柱规格钢柱长度单柱重量安装标高吊车桅杆起重工作半径起吊高度...
