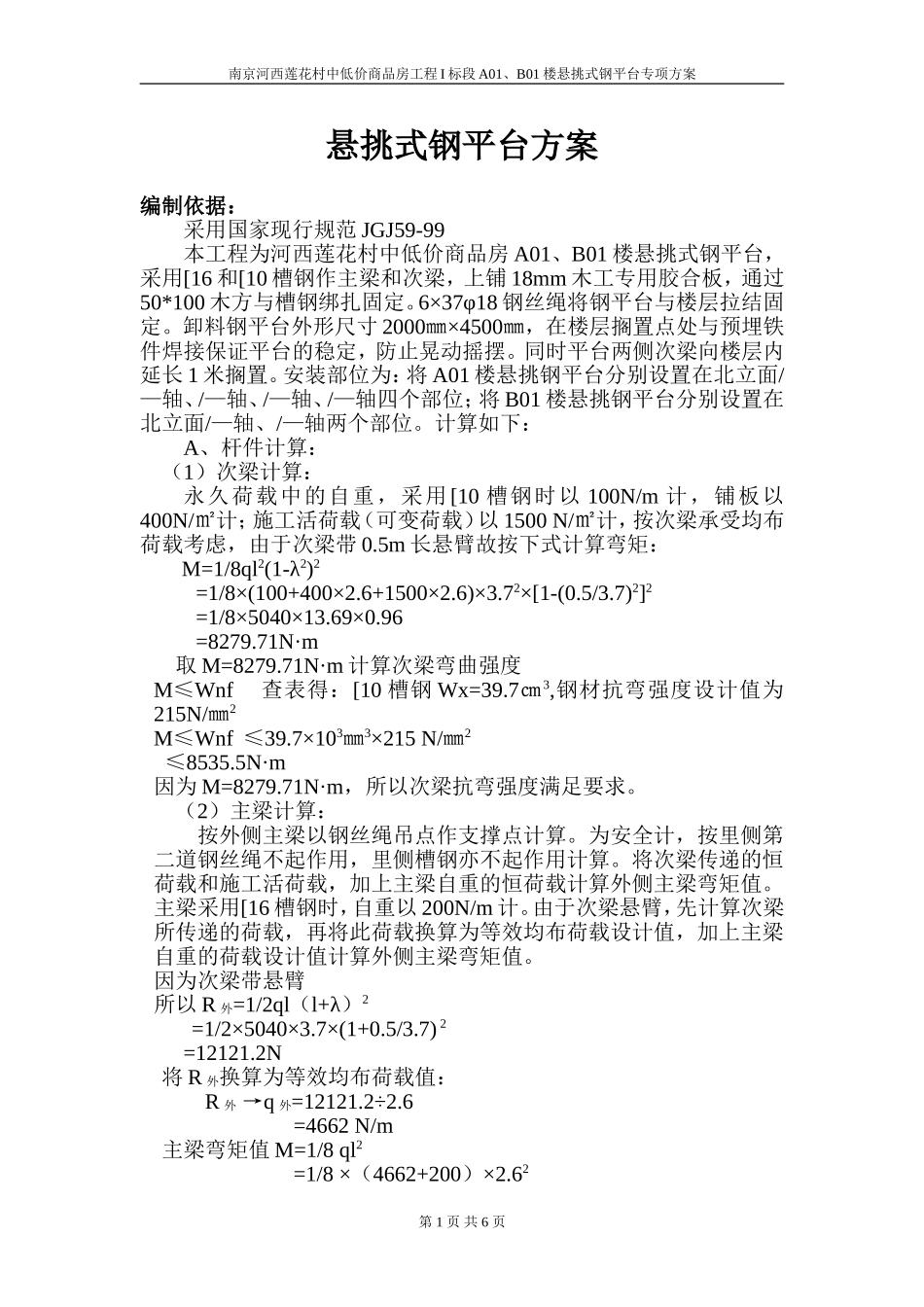

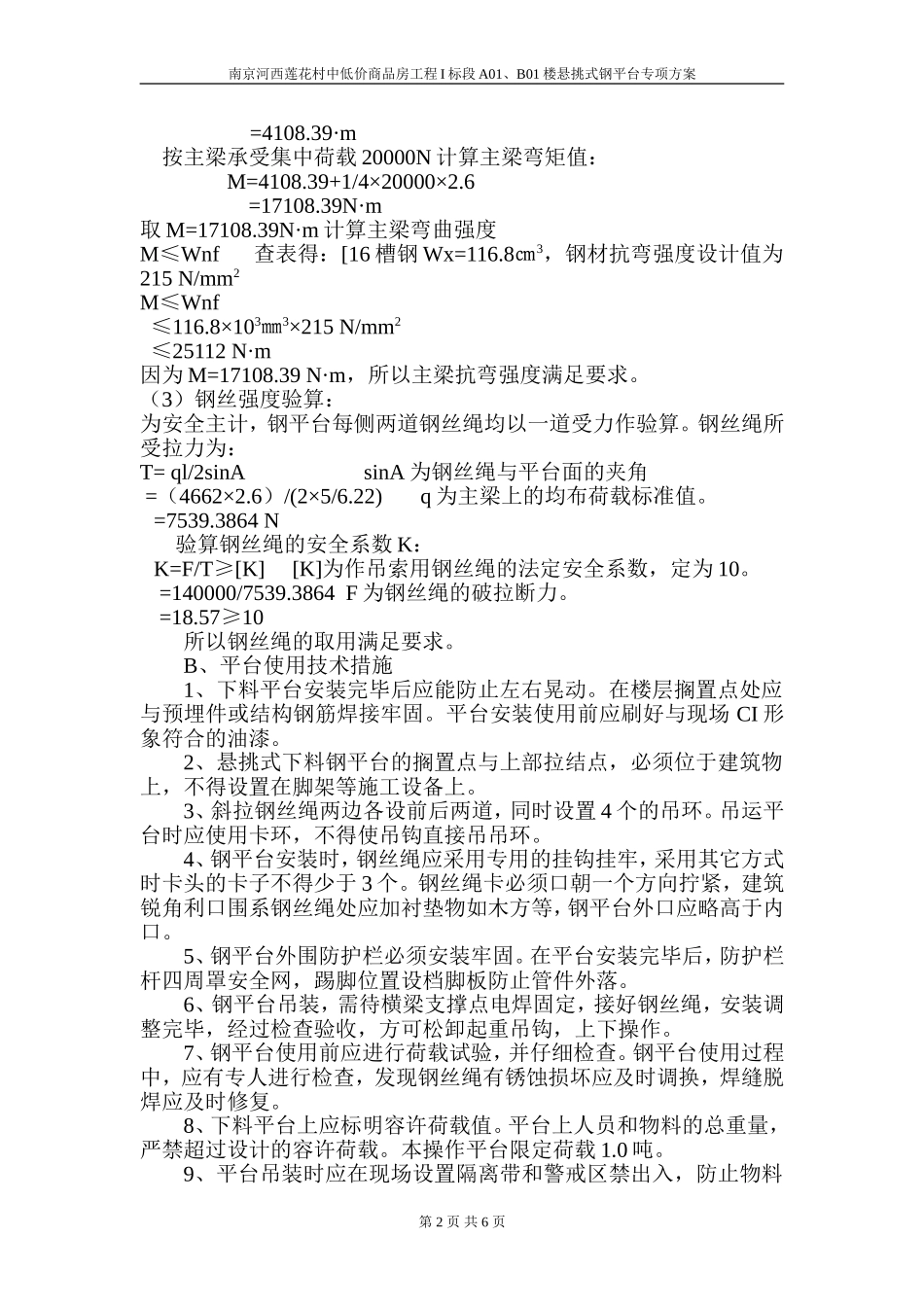

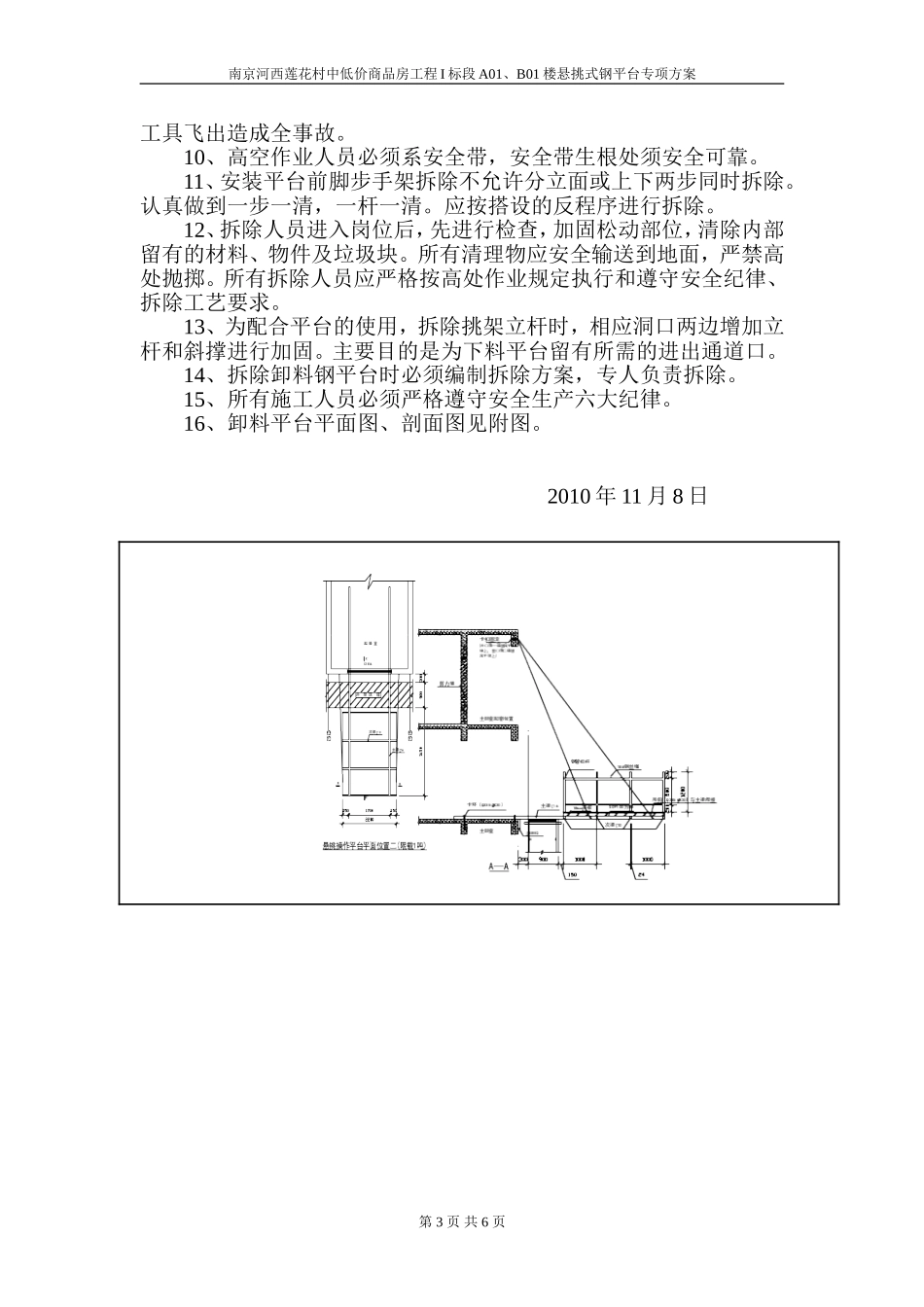

南京河西莲花村中低价商品房工程I标段A01、B01楼悬挑式钢平台专项方案悬挑式钢平台方案编制依据：采用国家现行规范JGJ59-99本工程为河西莲花村中低价商品房A01、B01楼悬挑式钢平台，采用[16和[10槽钢作主梁和次梁，上铺18mm木工专用胶合板，通过50*100木方与槽钢绑扎固定。6×37φ18钢丝绳将钢平台与楼层拉结固定。卸料钢平台外形尺寸2000㎜×4500㎜，在楼层搁置点处与预埋铁件焊接保证平台的稳定，防止晃动摇摆。同时平台两侧次梁向楼层内延长1米搁置。安装部位为：将A01楼悬挑钢平台分别设置在北立面/—轴、/—轴、/—轴、/—轴四个部位；将B01楼悬挑钢平台分别设置在北立面/—轴、/—轴两个部位。计算如下：A、杆件计算：（1）次梁计算：永久荷载中的自重，采用[10槽钢时以100N/m计，铺板以400N/㎡计；施工活荷载（可变荷载）以1500N/㎡计，按次梁承受均布荷载考虑，由于次梁带0.5m长悬臂故按下式计算弯矩：M=1/8ql2(1-λ2)2=1/8×(100+400×2.6+1500×2.6)×3.72×[1-(0.5/3.7)2]2=1/8×5040×13.69×0.96=8279.71N·m取M=8279.71N·m计算次梁弯曲强度M≤Wnf查表得：[10槽钢Wx=39.7㎝3,钢材抗弯强度设计值为215N/㎜2M≤Wnf≤39.7×103㎜3×215N/㎜2≤8535.5N·m因为M=8279.71N·m，所以次梁抗弯强度满足要求。（2）主梁计算：按外侧主梁以钢丝绳吊点作支撑点计算。为安全计，按里侧第二道钢丝绳不起作用，里侧槽钢亦不起作用计算。将次梁传递的恒荷载和施工活荷载，加上主梁自重的恒荷载计算外侧主梁弯矩值。主梁采用[16槽钢时，自重以200N/m计。由于次梁悬臂，先计算次梁所传递的荷载，再将此荷载换算为等效均布荷载设计值，加上主梁自重的荷载设计值计算外侧主梁弯矩值。因为次梁带悬臂所以R外=1/2ql（l+λ）2=1/2×5040×3.7×(1+0.5/3.7)2=12121.2N将R外换算为等效均布荷载值：R外→q外=12121.2÷2.6=4662N/m主梁弯矩值M=1/8ql2=1/8×（4662+200）×2.62第1页共6页南京河西莲花村中低价商品房工程I标段A01、B01楼悬挑式钢平台专项方案=4108.39·m按主梁承受集中荷载20000N计算主梁弯矩值：M=4108.39+1/4×20000×2.6=17108.39N·m取M=17108.39N·m计算主梁弯曲强度M≤Wnf查表得：[16槽钢Wx=116.8㎝3，钢材抗弯强度设计值为215N/mm2M≤Wnf≤116.8×103㎜3×215N/mm2≤25112N·m因为M=17108.39N·m，所以主梁抗弯强度满足要求。（3）钢丝强度验算：为安全主计，钢平台每侧两道钢丝绳均以一道受力作验算。钢丝绳所受拉力为：T=ql/2sinAsinA为钢丝绳与平台面的夹角=（4662×2.6）/(2×5/6.22)q为主梁上的均布荷载标准值。=7539.3864N验算钢丝绳的安全系数K：K=F/T≥[K][K]为作吊索用钢丝绳的法定安全系数，定为10。=140000/7539.3864F为钢丝绳的破拉断力。=18.57≥10所以钢丝绳的取用满足要求。B、平台使用技术措施1、下料平台安装完毕后应能防止左右晃动。在楼层搁置点处应与预埋件或结构钢筋焊接牢固。平台安装使用前应刷好与现场CI形象符合的油漆。2、悬挑式下料钢平台的搁置点与上部拉结点，必须位于建筑物上，不得设置在脚架等施工设备上。3、斜拉钢丝绳两边各设前后两道，同时设置4个的吊环。吊运平台时应使用卡环，不得使吊钩直接吊吊环。4、钢平台安装时，钢丝绳应采用专用的挂钩挂牢，采用其它方式时卡头的卡子不得少于3个。钢丝绳卡必须口朝一个方向拧紧，建筑锐角利口围系钢丝绳处应加衬垫物如木方等，钢平台外口应略高于内口。5、钢平台外围防护栏必须安装牢固。在平台安装完毕后，防护栏杆四周罩安全网，踢脚位置设档脚板防止管件外落。6、钢平台吊装，需待横梁支撑点电焊固定，接好钢丝绳，安装调整完毕，经过检查验收，方可松卸起重吊钩，上下操作。7、钢平台使用前应进行荷载试验，并仔细检查。钢平台使用过程中，应有专人进行检查，发现钢丝绳有锈蚀损坏应及时调换，焊缝脱焊应及时修复。8、下料平台上应标明容许荷载值。平台上人员和物料的总重量，严禁超过设计的容许荷载。本操作平台限定荷载1.0吨。9、平台吊装时应在现场设置隔离带和警戒区禁出入，防止物料第2页共6页南京河西莲花村中低价商品房工程I标段A01、B01楼悬挑式钢平台专项方案工具飞出造成全事...
