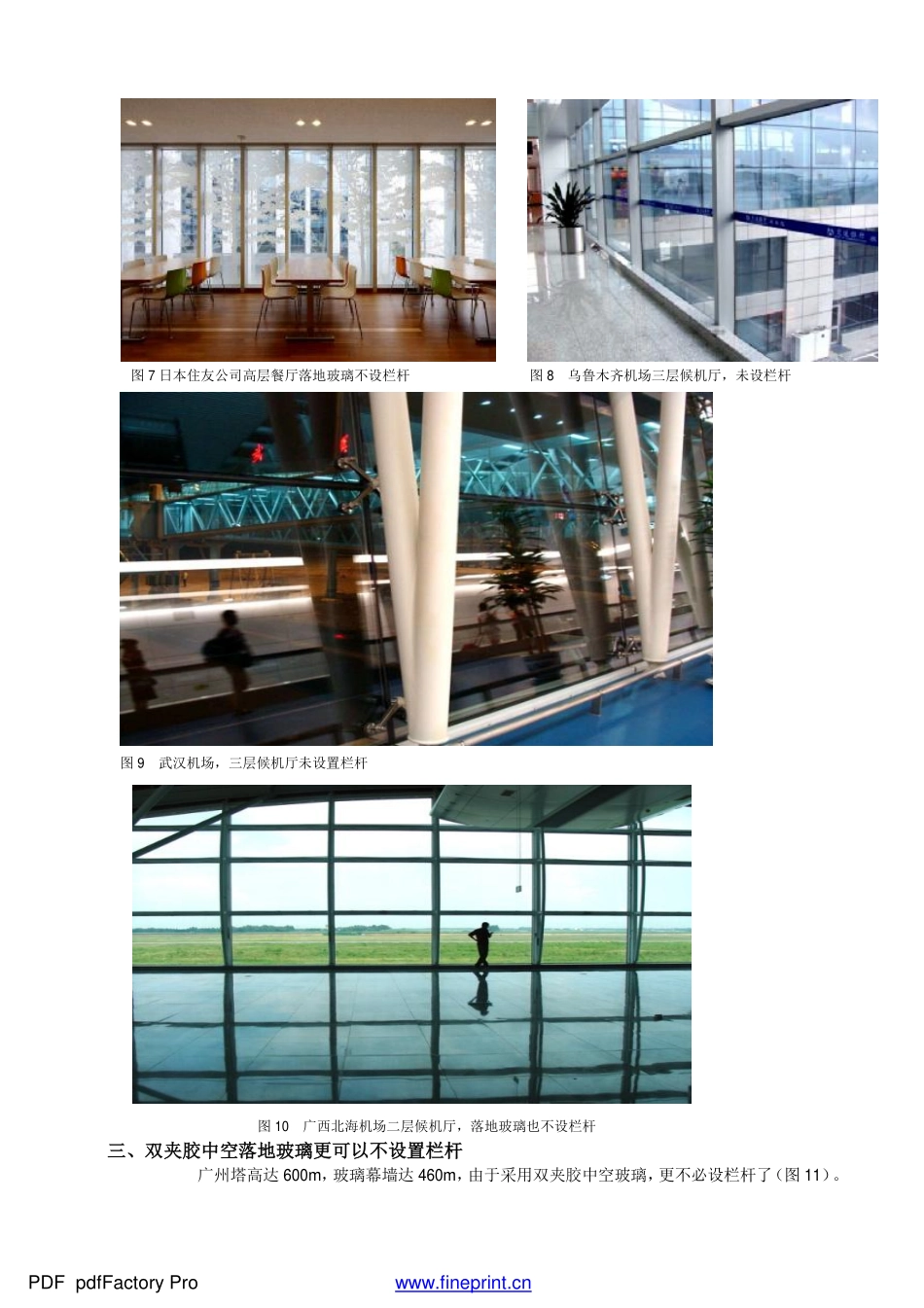

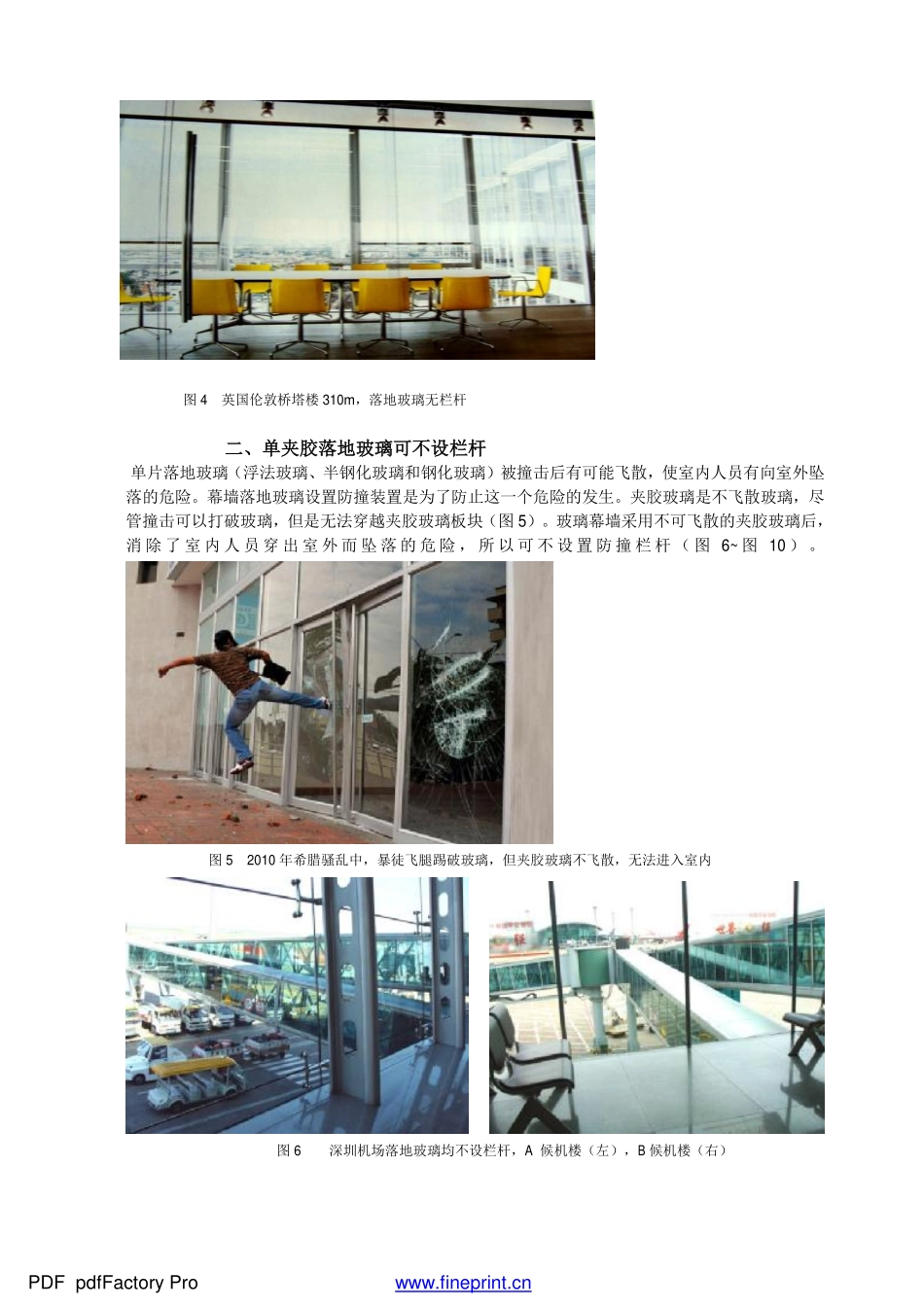

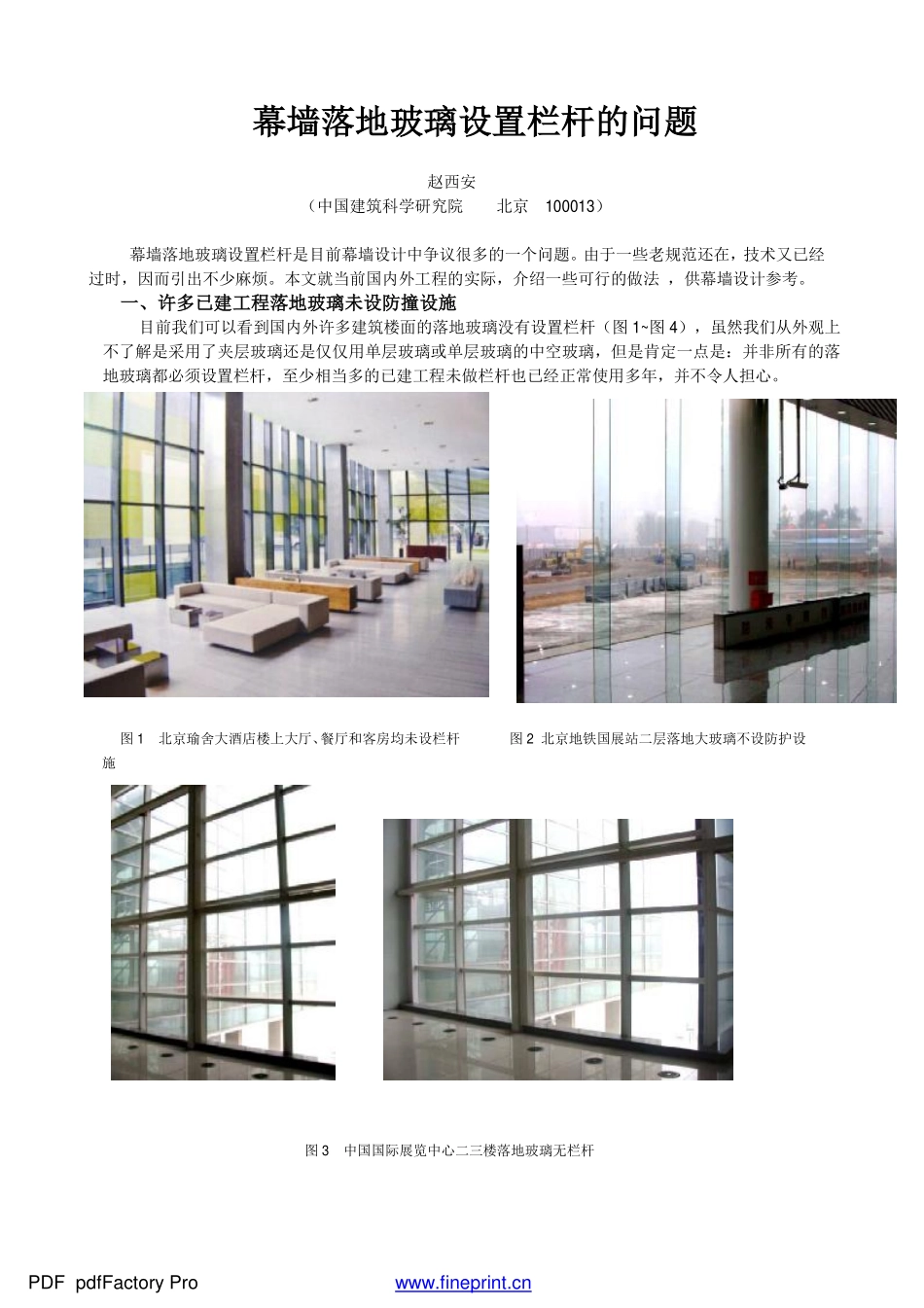

幕墙落地玻璃设置栏杆的问题赵西安（中国建筑科学研究院北京100013）幕墙落地玻璃设置栏杆是目前幕墙设计中争议很多的一个问题。由于一些老规范还在，技术又已经过时，因而引出不少麻烦。本文就当前国内外工程的实际，介绍一些可行的做法，供幕墙设计参考。一、许多已建工程落地玻璃未设防撞设施目前我们可以看到国内外许多建筑楼面的落地玻璃没有设置栏杆（图1~图4），虽然我们从外观上不了解是采用了夹层玻璃还是仅仅用单层玻璃或单层玻璃的中空玻璃，但是肯定一点是：并非所有的落地玻璃都必须设置栏杆，至少相当多的已建工程未做栏杆也已经正常使用多年，并不令人担心。图1北京瑜舍大酒店楼上大厅、餐厅和客房均未设栏杆图2北京地铁国展站二层落地大玻璃不设防护设施图3中国国际展览中心二三楼落地玻璃无栏杆PDFpdfFactoryProwww.fineprint.cn图4英国伦敦桥塔楼310m，落地玻璃无栏杆二、单夹胶落地玻璃可不设栏杆单片落地玻璃（浮法玻璃、半钢化玻璃和钢化玻璃）被撞击后有可能飞散，使室内人员有向室外坠落的危险。幕墙落地玻璃设置防撞装置是为了防止这一个危险的发生。夹胶玻璃是不飞散玻璃，尽管撞击可以打破玻璃，但是无法穿越夹胶玻璃板块（图5）。玻璃幕墙采用不可飞散的夹胶玻璃后，消除了室内人员穿出室外而坠落的危险，所以可不设置防撞栏杆（图6~图10）。图52010年希腊骚乱中，暴徒飞腿踢破玻璃，但夹胶玻璃不飞散，无法进入室内图6深圳机场落地玻璃均不设栏杆，A候机楼（左），B候机楼（右）PDFpdfFactoryProwww.fineprint.cn图7日本住友公司高层餐厅落地玻璃不设栏杆图8乌鲁木齐机场三层候机厅，未设栏杆图9武汉机场，三层候机厅未设置栏杆图10广西北海机场二层候机厅，落地玻璃也不设栏杆三、双夹胶中空落地玻璃更可以不设置栏杆广州塔高达600m，玻璃幕墙达460m，由于采用双夹胶中空玻璃，更不必设栏杆了（图11）。PDFpdfFactoryProwww.fineprint.cn图11广州塔内各楼层玻璃均落地，不设栏杆首都机场T3航站楼，外幕墙落地板块2.5mX3.2m，12mm钢化夹胶中空；内隔断钢化夹胶。虽然有可能受到旅客和行李车的撞击，也未设置栏杆（图12）。图12首都机场T3候机楼落地玻璃不设栏杆四、外夹胶内单片中空的落地玻璃也可不设栏杆许多超高层建筑玻璃幕墙采用外玻璃夹胶，内玻璃单片（钢化或半钢化）的做法。虽然内单片玻璃有破碎的可能，但是由于外玻璃夹胶，不存在人员坠落的危险，所以也可不做栏杆。图13~图的超高层建筑，玻璃幕墙都是外玻璃夹胶，内玻璃单片，这些工程均不设栏杆。当然，幕墙的横梁最好调整到在900毫米左右的高度布置，这样会更安全。图13上海环球金融中心，495m，不设栏杆PDFpdfFactoryProwww.fineprint.cn图14广州国际金融中心IFC，432m，办公楼层广州利通广场是目前国内配置最高的玻璃幕墙，58层，303m高。玻璃高度4.2m，每层一块，不设中间横梁，宽度1.5m和2.5m，外玻超白半钢化SGP夹胶，内玻超白钢化，锯齿形墙面（图15、图16）。大型玻璃不设置栏杆，充分显示超白玻璃的通透性能（图17、图18）。图15广州利通广场303m超白玻璃幕墙图16玻璃高达4.2m，锯齿形，外挑500mmPDFpdfFactoryProwww.fineprint.cn图17全层高玻璃板块，不设任何防护设施图18不设防护使超白玻璃特别通透世界最高的建筑——迪拜哈里法塔（828m），其玻璃幕墙面积达10万m2。外玻璃采用8mm半钢化，中空层16毫米，内玻璃为（6mm+6mm）夹胶。内玻璃是夹胶玻璃，不会飞散，而且三片玻璃均采用了超白玻璃，自爆的可能性很小，所以162个楼层的落地玻璃都未设置栏杆或其他防撞设施。许多楼层仅仅在400mm处有玻璃幕墙的铝横梁（图19~图20）图9828米高的哈里法塔图20位于124层的观光层，未单设栏杆PDFpdfFactoryProwww.fineprint.cn五、厚度10mm以上的钢化落地玻璃可以不设栏杆多个有限元计算分析表明：10mm以上厚度的钢化玻璃可以抵抗人身体的撞击而不会破碎，图39的钢化玻璃1.2mX2.9m，厚度10mm，承受1.4X150kg的集中冲击力，其最大弯曲应力仅为45N/mm2，远小于其抗弯强度。耐撞击试验也充分证明了这个结论。实际上，很多工程中10mm厚度的钢化玻璃已作为独立的玻璃栏板使用（图21），这就...
