长安铃木全新天语SX4维修手册资料12VIP免费

长安铃木全新天语SX4维修手册资料12_第1页
1/10
长安铃木全新天语SX4维修手册资料12_第2页
2/10
长安铃木全新天语SX4维修手册资料12_第3页
3/10

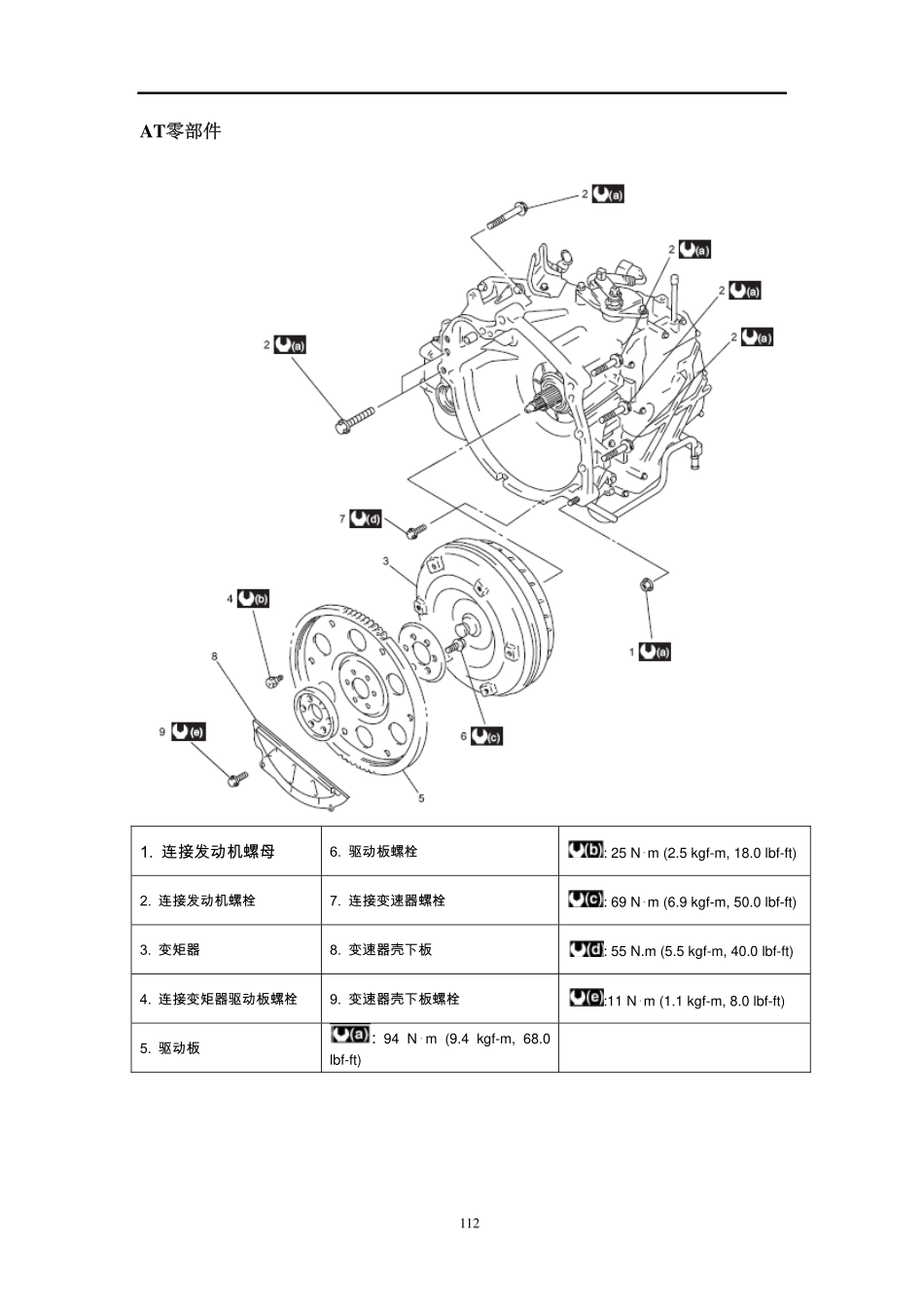

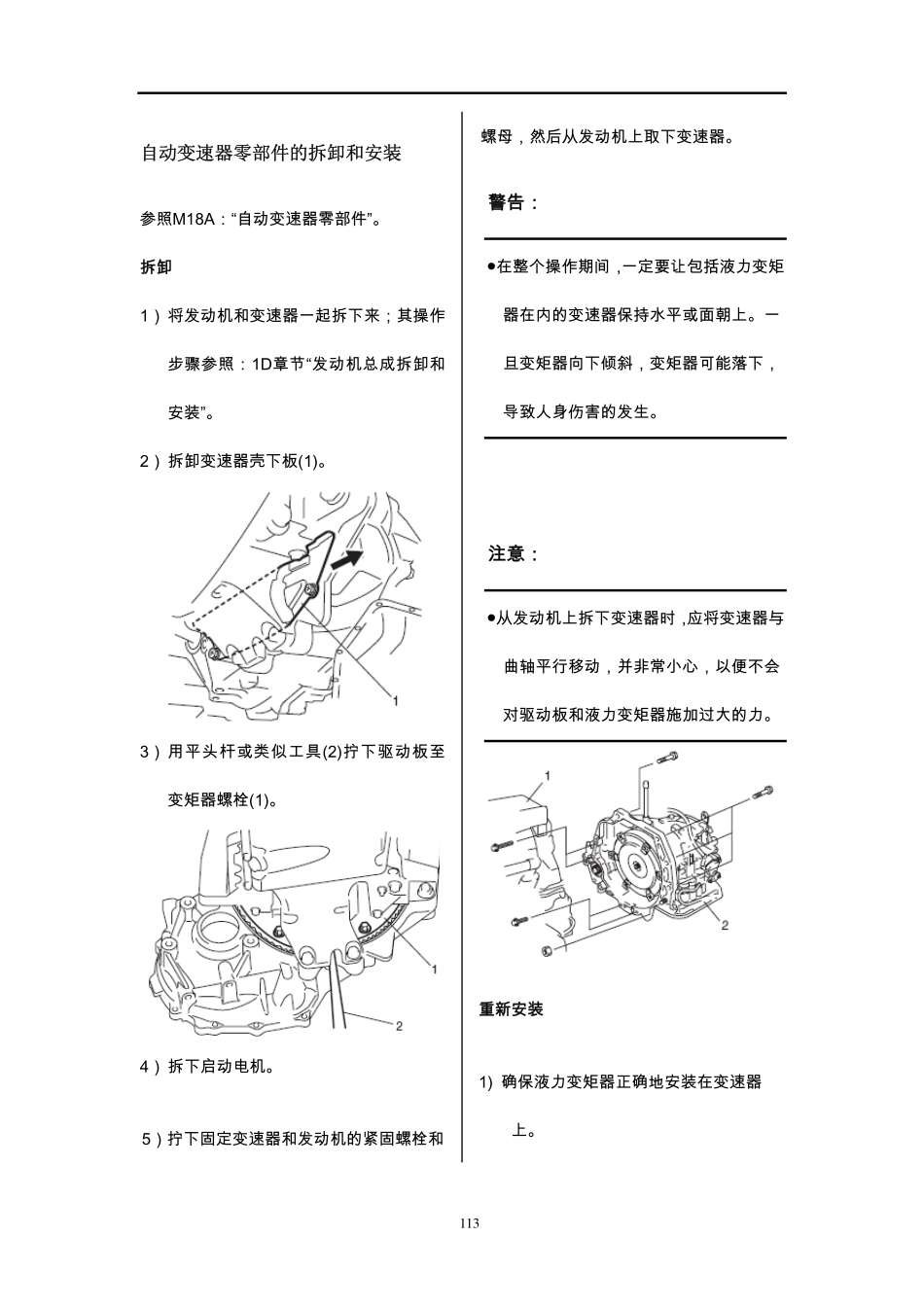

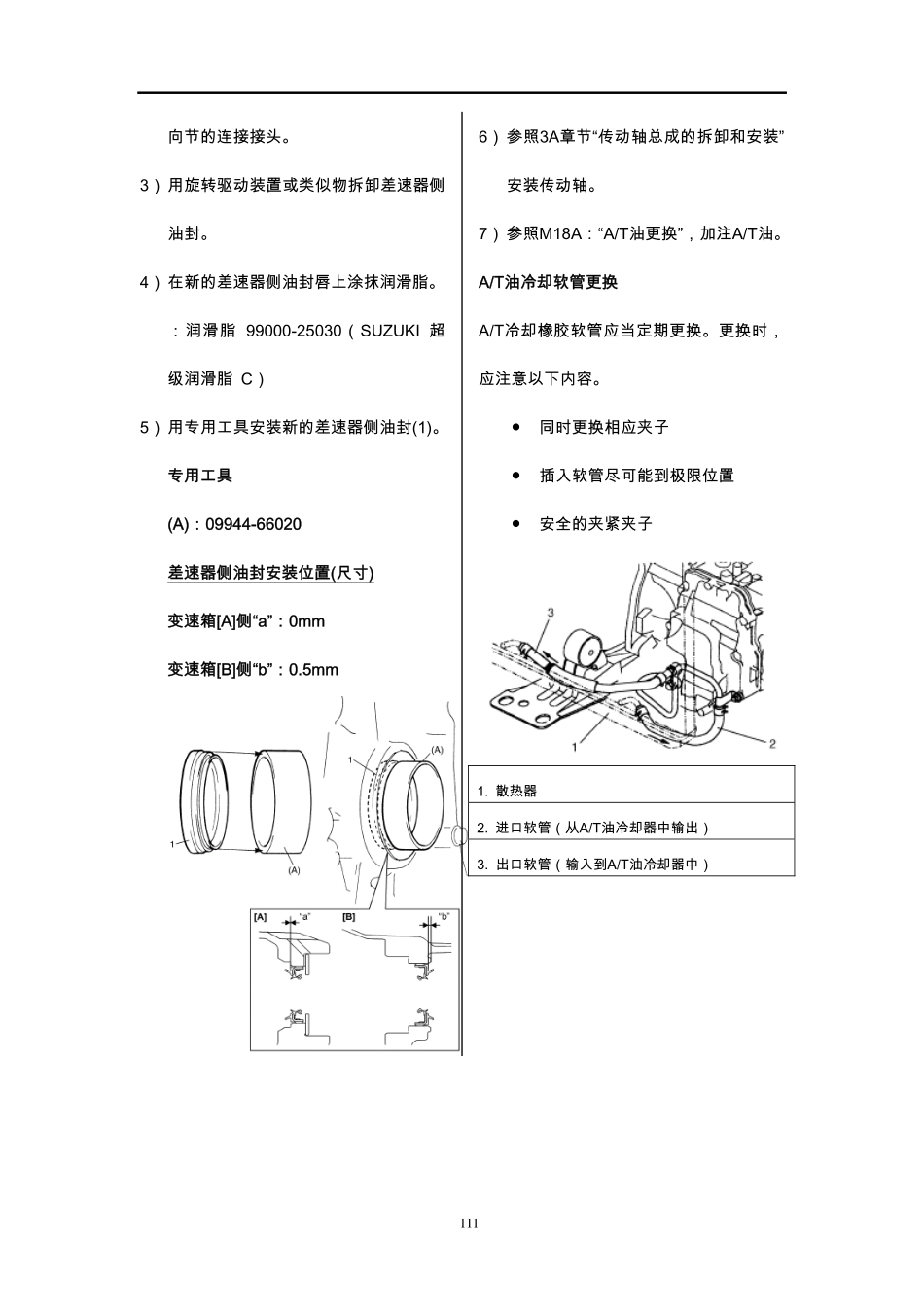

向节的连接接头。1113)用旋转驱动装置或类似物拆卸差速器侧油封。4)在新的差速器侧油封唇上涂抹润滑脂。:润滑脂99000-25030(SUZUKI超级润滑脂C)5)用专用工具安装新的差速器侧油封(1)。专用工具(A):09944-66020差速器侧油封安装位置(尺寸)变速箱[A]侧“a”:0mm变速箱[B]侧“b”:0.5mm6)参照3A章节“传动轴总成的拆卸和安装”安装传动轴。7)参照M18A:“A/T油更换”,加注A/T油。A/T油冷却软管更换A/T冷却橡胶软管应当定期更换。更换时,应注意以下内容。●同时更换相应夹子●插入软管尽可能到极限位置●安全的夹紧夹子1.散热器2.进口软管(从A/T油冷却器中输出)3.出口软管(输入到A/T油冷却器中)AT零部件1.连接发动机螺母6.驱动板螺栓:25N⋅m(2.5kgf-m,18.0lbf-ft)2.连接发动机螺栓7.连接变速器螺栓:69N⋅m(6.9kgf-m,50.0lbf-ft)3.变矩器8.变速器壳下板:55N.m(5.5kgf-m,40.0lbf-ft)4.连接变矩器驱动板螺栓9.变速器壳下板螺栓:11N⋅m(1.1kgf-m,8.0lbf-ft)5.驱动板:94N⋅m(9.4kgf-m,68.0lbf-ft)112自动变速器零部件的拆卸和安装参照M18A:“自动变速器零部件”。拆卸1)将发动机和变速器一起拆下来;其操作步骤参照:1D章节“发动机总成拆卸和安装”。2)拆卸变速器壳下板(1)。3)用平头杆或类似工具(2)拧下驱动板至变矩器螺栓(1)。4)拆下启动电机。5)拧下固定变速器和发动机的紧固螺栓和螺母,然后从发动机上取下变速器。警告:●在整个操作期间,一定要让包括液力变矩器在内的变速器保持水平或面朝上。一旦变矩器向下倾斜,变矩器可能落下,导致人身伤害的发生。注意:●从发动机上拆下变速器时,应将变速器与曲轴平行移动,并非常小心,以便不会对驱动板和液力变矩器施加过大的力。重新安装1)确保液力变矩器正确地安装在变速器上。113参见M18A:“自动变速器装置总成”。2)将变速器装在发动机上。按照规定扭矩拧紧发动机油底壳螺栓(1)。警告:●在整个操作期间,一定要让包括液力变矩器在内的变速器保持水平或面朝上。一旦变矩器向下倾斜,液力变矩器可能落下,导致人身伤害的发生。拧紧扭矩发动机油底壳螺栓(a):55N·m(5.5kgf-m,40.0lb-ft)变速器和发动机紧固螺栓(b):94N·m(9.4kgf-m,68lb-ft)变速器和发动机紧固螺栓螺母(c):94N·m(9.4kgf-m,68lb-ft)3)拧紧驱动板到液力变矩器的螺栓。使驱动板螺栓孔对准变矩器的螺栓孔,然后拧紧螺栓,使螺栓穿过变矩器壳下板的开孔。用平头杆或类似工具(2)作用于驱动板齿轮,锁止驱动板(1)。拧紧扭矩驱动板至液力变矩器螺栓(a):25N·m(2.5kgf-m,18.0lb-ft)3.发动机油底壳4)装上变速器壳下板(1)。114拧紧扭矩115变速器外壳下板螺栓(a):11N·m(1.1kgf-m,8.0lb-ft)5)安装起动电机。参见“起动电动机的拆卸和安装:1l章”。6)将带变速器总成的发动机安装到汽车上。安装步骤,参见“发动机总成拆卸和安装:1D章”。自动变速器总成零部件1.变矩器22.垫圈43.手动阀控制杆2.AT放油塞23.1档/倒档制动器活塞44.垫片3.变速器箱体24.O型圈45.输出轴转速传感器4.AT油输出管25.1档/倒档制动器回位弹簧46.拉索支架1165.AT油输入管26.卡环47.手动阀控制杆轴6.AT油管连接接头27.出气孔48.变速器档位传感器7.垫圈28.VSS(车速传感器)49.手动换档杆8.油滤网:大修时需更换。29.储油器板50.阀体线束插头9.卡环30.变速箱润滑管道51.加油管10.2档/4档制动器盖31.中间轴右侧推力滚子轴承52.油位标尺11.O型圈32.中间轴右侧圆柱滚子轴承53.1档/倒档制动器分离片12.制动器内盖33.圆柱滚子轴承挡板54.1档/倒档制动器摩擦片13.E型环34.储油器板55.1档/倒档制动器固定片14.制动器活塞35.中间轴左侧圆柱滚子轴承56.卡环15.弹簧36.棘爪轴57.垫片16.杆垫圈37.扭力弹簧58.变速箱后盖17.活塞杆38.垫片59.输入轴转速传感器18.2档/4档制动带总成39.驻车锁止棘爪支架:用自动变速器油。19.定位销40.驻车锁止棘爪:拧紧力矩20.变速箱箱体:接触面喷涂密封胶99000-3123041.手动棘爪簧:不能重复使用。21.变速箱侧盖42.驻车锁杆117自动变速器装置拆卸参照M18A:“自动变速器装置的拆卸和安装”。参照M18A:“自动变速器总成零部件”。小心:●大修前,应彻底将变速器...
