第十三章 窗和门VIP免费

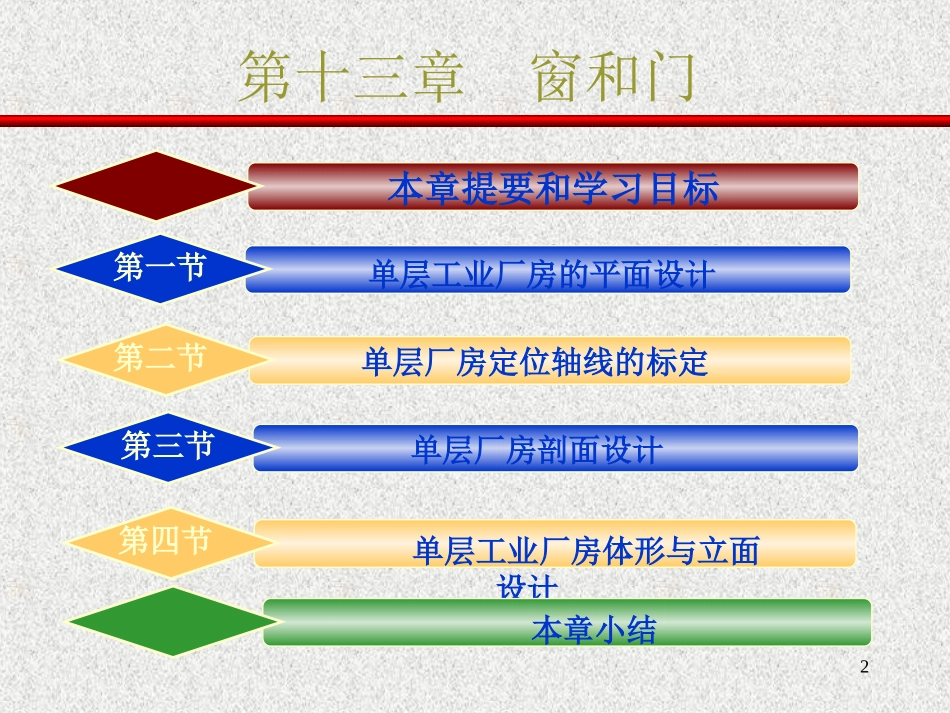

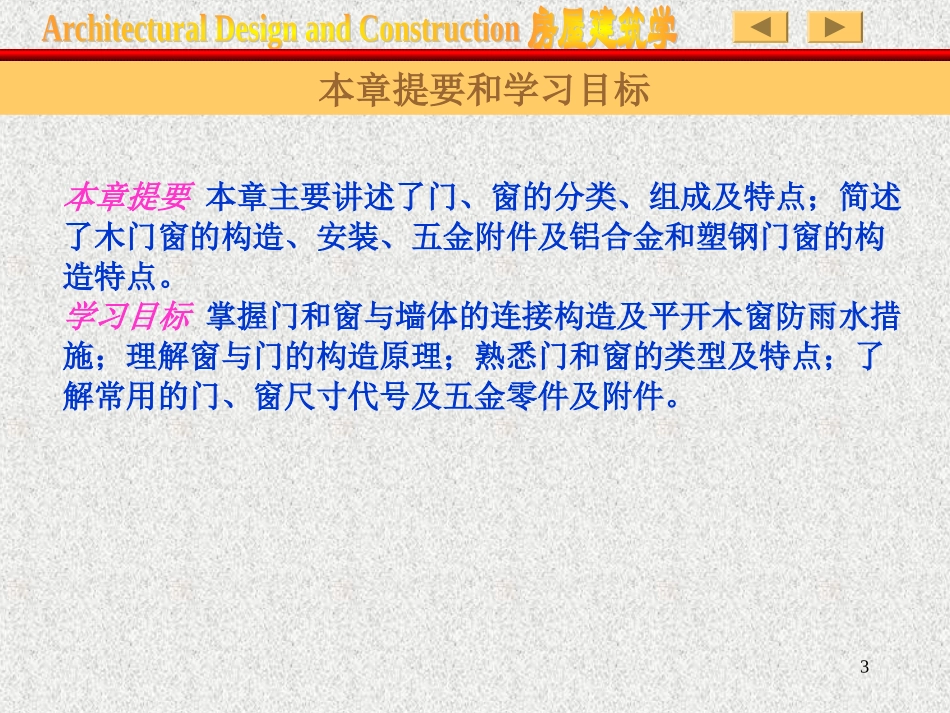

1房屋建筑学房屋建筑学2第十三章窗和门本章提要和学习目标单层工业厂房的平面设计第一节单层厂房定位轴线的标定第二节单层厂房剖面设计第三节单层工业厂房体形与立面设计第四节本章小结3本章提要和学习目标本章提要本章主要讲述了门、窗的分类、组成及特点；简述了木门窗的构造、安装、五金附件及铝合金和塑钢门窗的构造特点。学习目标掌握门和窗与墙体的连接构造及平开木窗防雨水措施；理解窗与门的构造原理；熟悉门和窗的类型及特点；了解常用的门、窗尺寸代号及五金零件及附件。4一、门和窗的作用门的主要作用是供交通联系，兼起采光和通风的作用；窗的主要作用是采光、通风和观察。在不同使用条件下。门和窗还具有保温、隔热、隔声、防火、防水、防风沙及防盗等作用。二、门和窗的分类对于门，按使用功能分主要有保温们、隔声门、防火门、防盗门、防爆们和防辐射门等；按开启方式分主要有平开门、弹簧门、推拉门、折叠门、转门（图13－1）。对于窗，按层数分有单层窗和多层窗；按开启方式分主要有固定窗、平开窗、悬窗、立转窗、推拉窗、百页窗（图13－2）。第一节门和窗的分类、组成及尺度5三、门和窗的组成和尺度门的组成：门主要由门框、门扇、五金零件及附件组成（图13－3a）。附件有贴脸、门蹬、筒子板等（图13－3b）。门的尺度：门的尺度系指门洞口的高、宽尺寸。一般根据交通、运输、疏散的要求而定。各地有可供参考的标准图。窗的组成：窗主要由窗框（窗樘）、窗扇、五金零件及附件组成。窗框与墙连接处，有时要附设窗台板、贴脸、筒子板、窗帘盒等附件（图13－4）。窗的尺度：窗的尺寸要满足采光通风、结构构造、建筑造型和建筑模数制的要求。目前我国各地标准窗基本尺度多采用３Ｍ的扩大模数，当洞口尺寸小于1200mm时，可采用1Ｍ的基本模数，使用时可根据具体情况选用当地通用设计图。第一节门和窗的分类、组成及尺度6一、平开木窗的构造（一）窗框1、窗框的断面形状与尺寸窗框的断面尺寸主要按材料的强度和接榫的需要而定。一般多取经验尺寸：单层窗为（40－60）×(70－95)，双层窗为（45－60）×(100－120)。断面尺寸系指净尺寸，但制作时应按毛尺寸（表13－1中虚线）下料，当一面抛光时，去掉３mm，双面抛光时，去掉5mm。窗框上做铲口（裁口）以便嵌入窗扇，铲口深约12mm，宽一般与窗扇厚度相同或略大出2mm。当中横框加披水时，其宽度应增加20mm左右（表13－1）。第二节平开木门窗构造简介7第二节平开木门窗构造简介8２、窗框的安装窗框的安装有立口和塞口两种。立口也称立樘子。施工时，先立窗框，再砌窗间墙（图13－5）。塞口又称塞樘子，是在砌墙时先留窗洞，再安装窗框（图13－6）。３、窗框在墙洞中的位置窗框在墙中的位置，视使用要求和墙体的材料与厚度不同，有内平、居中和外平之分（图13－7）。窗框靠墙的内外二角常做灰口（图13－8ab），并在窗框与墙的缝隙间用砂浆或油膏嵌缝以防风挡雨。窗框靠墙面一侧可能会受潮变形，因此，当窗框宽度超过120mm时，背面应开槽（图13－8cd），并做防腐处理。装修标准高时，窗框与墙间可作做贴脸、筒子板。贴脸和筒子板也要开槽防止变形。第二节平开木门窗构造简介9（二）窗扇１.窗扇的断面尺寸窗扇的组成如图13－9a。各部分的厚度均应一致，一般为35－42mm。上、下冒头和边挺宽度，一般为50－60mm，下冒头加做披水板时，可较上冒头加宽10－25mm。窗芯的宽度约为27～35mm（图13－9b）。为镶玻璃，在冒头、边挺和窗芯上，做8－12mm宽12－15mm深的铲口。铲口的另侧可做装饰性线脚（图13－9c）。两扇窗扇之间接缝处，一般做高低缝盖条，以增加窗扇密闭性（图13－9d）。第二节平开木门窗构造简介10２、玻璃的选择与镶装普通窗均用无色透明的3mm厚的平板玻璃。窗框面积较大时，可采用较厚的玻璃。还可根据功能要求，选择磨砂、压花、夹丝、吸热、有色等玻璃。先用小铁钉将玻璃固定于窗扇上，再用油灰（桐油石灰）镶成斜角形。也可用小木条镶钉。第二节平开木门窗构造简介11（三）双层窗双层窗由于窗扇和窗框的构造及开启方向不同，常见的有以下几种：１、子母扇窗（图13－10a）。这种窗用料较省，透光面积大，密封保温效果...
