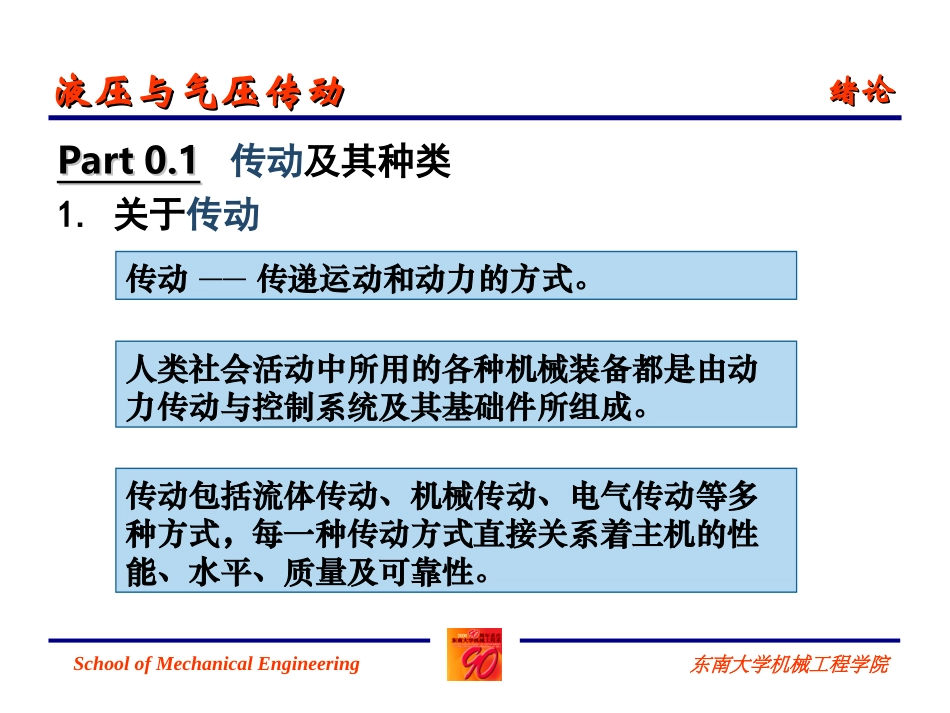

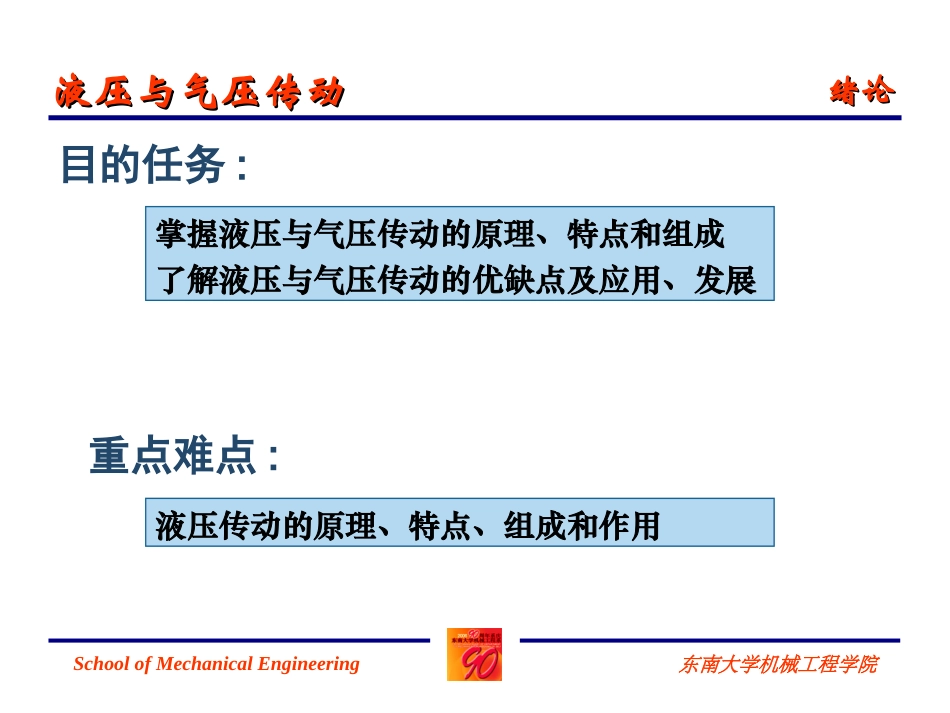

ChapterChapter00绪论绪论本章主要内容：本章主要内容：0.1传动传动及其种类及其种类0.2流体流体传动传动0.3课程课程目标目标0.4课程课程安排安排SchoolofMechanicalEngineering东南大学机械工程学院绪论绪论液压与气压传动液压与气压传动目的任务:重点难点:SchoolofMechanicalEngineering东南大学机械工程学院绪论绪论液压与气压传动液压与气压传动掌握液压与气压传动的原理、特点和组成了解液压与气压传动的优缺点及应用、发展液压传动的原理、特点、组成和作用Part0.1Part0.1传动及其种类1.关于传动SchoolofMechanicalEngineering东南大学机械工程学院绪论绪论液压与气压传动液压与气压传动传动——传递运动和动力的方式。人类社会活动中所用的各种机械装备都是由动力传动与控制系统及其基础件所组成。传动包括流体传动、机械传动、电气传动等多种方式，每一种传动方式直接关系着主机的性能、水平、质量及可靠性。Part0.1Part0.1传动及其种类2.传动的种类SchoolofMechanicalEngineering东南大学机械工程学院绪论绪论液压与气压传动液压与气压传动机械传动机械传动——机械传动包括带、链、齿轮、蜗杆传动等类型电气传动电气传动——电气传动根据电机形式的不同，可分为直流—直流电气传动、交流—直流电气传动、交流—直流—交流电气传动等类型，变压变频（VVVF）调速电气传动。流体传动（流体传动（FluidTransmissionFluidTransmission））——指以受压流体作为工作介质，对能量进行传递、控制和分配的技术，又称流体传动及控制技术。流体传动按照工作介质的不同，又分为液压传动与气压传动。BackPart0.2Part0.2流体传动以流体（液压液或压缩空气）作为工作介质对能量进行转换、传递和控制的一种传动形式，相对于机械传动来说，是一门新技术是一门新技术。追根溯源，可从1717世纪末叶世纪末叶帕斯卡提出静压传递原理静压传递原理，1818世纪末世纪末英国制成世界上第一台水压机第一台水压机算起，迄今已有迄今已有二三百年的历史二三百年的历史了。近代液压与气压传动在工业上的真正推广使用，是在2020世纪中叶以后世纪中叶以后的事。近几十年来，随着微电子技术的迅速发展及其对液压与气动技术的渗透，液压与气压传动的应用领域已经遍及到各应用领域已经遍及到各个工业部门个工业部门，成为实现生产过程自动化、提高劳动生产率等必不可少的重要手段之一。SchoolofMechanicalEngineering东南大学机械工程学院绪论绪论液压与气压传动液压与气压传动流体技术流体技术++电气控制电气控制好比老虎插上翅膀好比老虎插上翅膀它把一人一刀变为无人多刀它把一人一刀变为无人多刀把复杂工艺变为简单工艺把复杂工艺变为简单工艺而今同计算机控制结合而今同计算机控制结合又将进入一个崭新的历史阶段又将进入一个崭新的历史阶段Part0.2.1Part0.2.1液压与气压传动的工作原理液压系统以液压液作为工作介质液压液作为工作介质。气动系统以空气作为工作介质空气作为工作介质。两种工作介质的不同点：液体几乎不可压缩液体几乎不可压缩气体却具有较大的可压缩性气体却具有较大的可压缩性液压与气压传动在基本工作原理基本工作原理、元件的工作机理元件的工作机理以及回回路的构成路的构成等诸方面却极为相似。其工作原理可用这样的例子来说明。SomeExamples!SchoolofMechanicalEngineering东南大学机械工程学院绪论绪论液压与气压传动液压与气压传动SchoolofMechanicalEngineering东南大学机械工程学院绪论绪论液压与气压传动液压与气压传动液压千斤顶是如何工作的？？图图0-10-1液压千斤顶示意图液压千斤顶示意图1—油箱2—吸油阀3—压油阀4—小缸5—手柄6—负载（重物）7—大缸8—截止阀（放油螺塞）当向上提手柄手柄55使小缸小缸44内的活塞上移时，小缸下腔因容积增大而产生真空，油液从油箱油箱11通过吸油阀吸油阀22被吸入并充满小缸小缸44容积。当按压手柄使小缸活塞下移时，则刚被吸入的油液通过压油压油阀阀33输到大缸大缸77的下腔，油液被压缩，压力立即升高，当油液的压力升高到能克服作用在大活塞上的负载（重物重物66）所需的压力值时，重物随手柄的下按而同时重物随手柄...
